2006 YAMAHA FZ1 S Betriebsanleitungen (in German)

Page 73 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

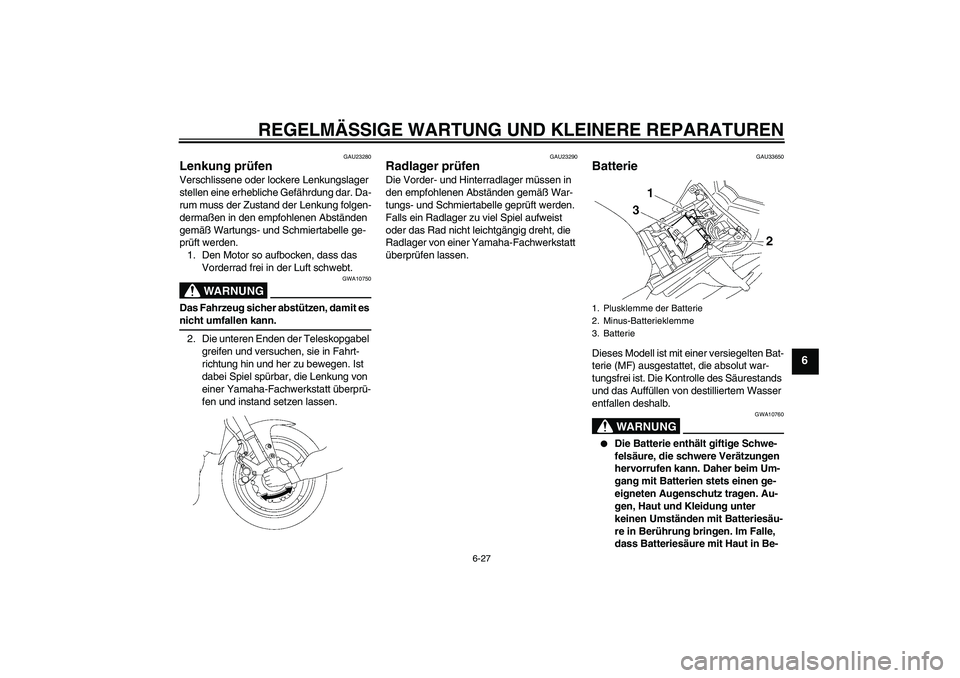

6-27
6
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung f

Page 74 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Meng

Page 75 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

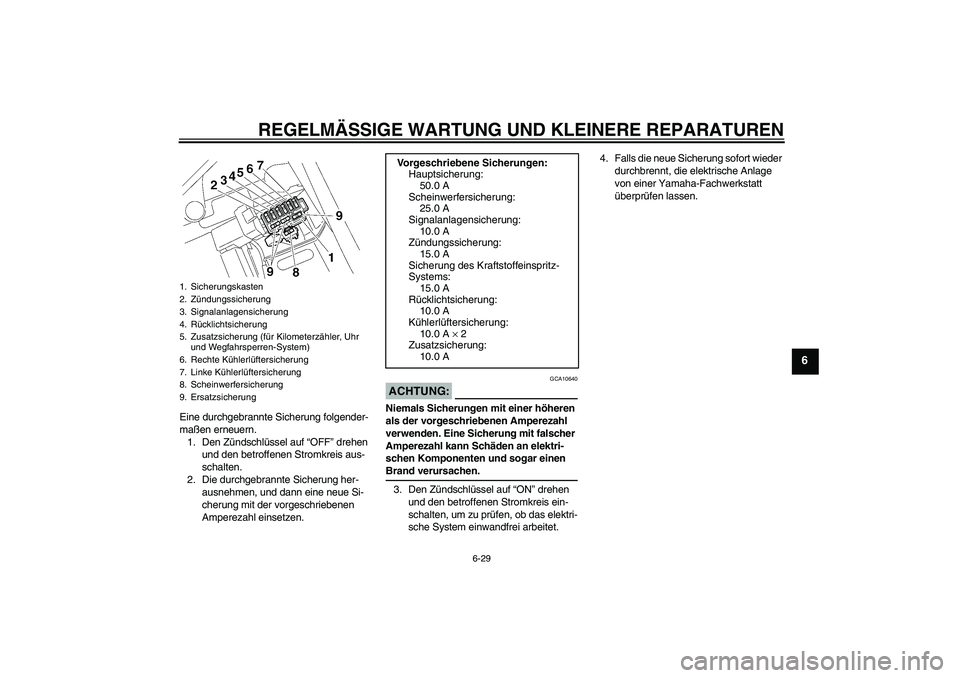

6-29
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalte

Page 76 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU23930
Scheinwerferlampe
auswechseln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferla

Page 77 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

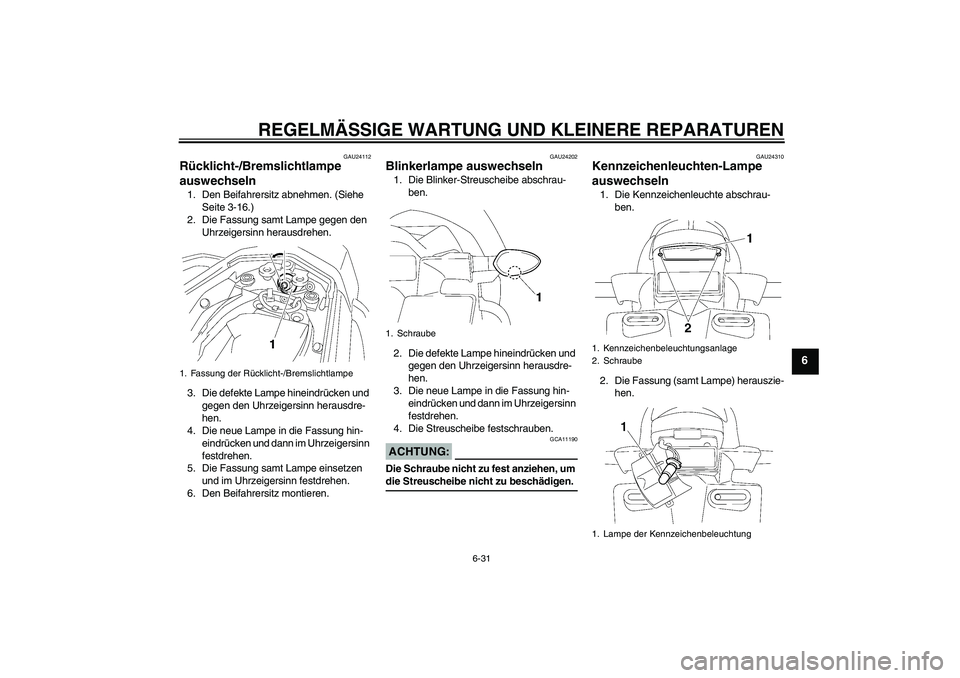

6-31
6
GAU24112
Rücklicht-/Bremslichtlampe
auswechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-16.)
2. Die Fassung samt Lampe gegen den
Uhrzeig

Page 78 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

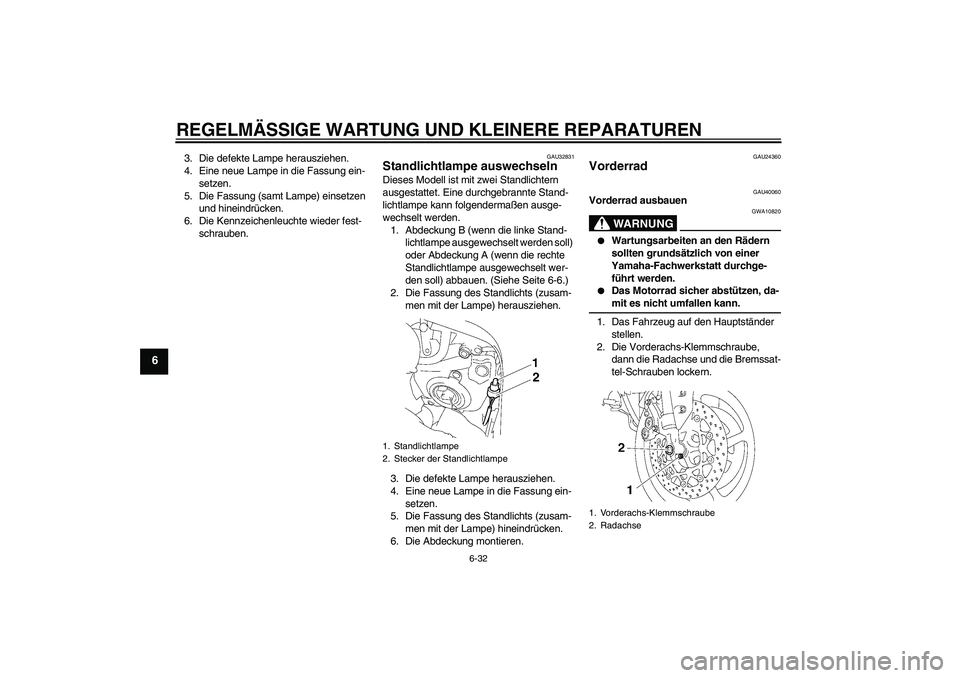

6-32
6
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Di

Page 79 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

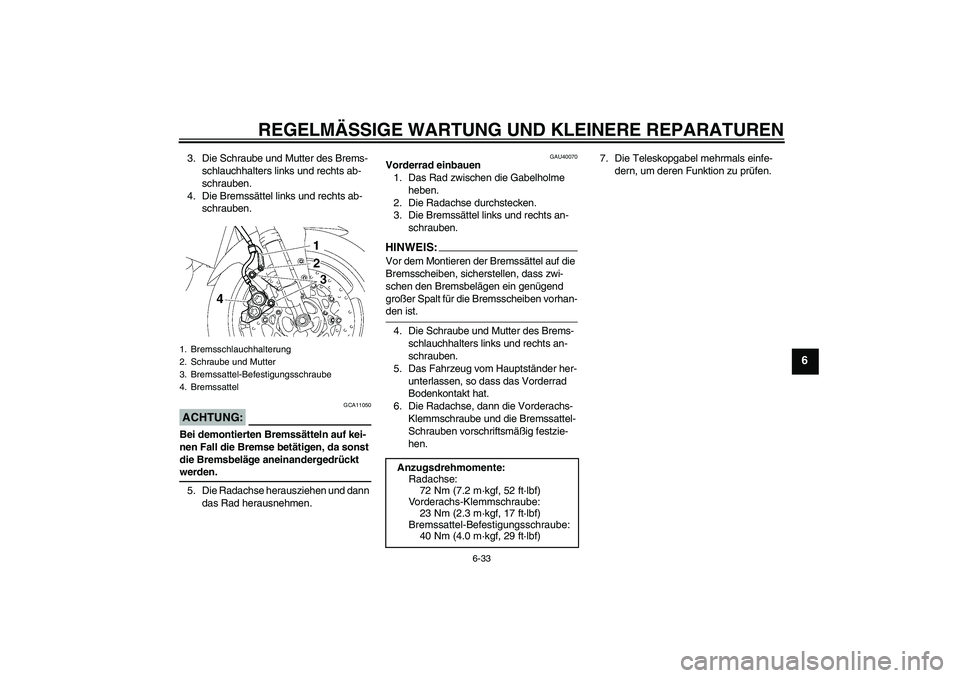

6-33
6
3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab-
schrauben.ACHTUNG:

Page 80 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

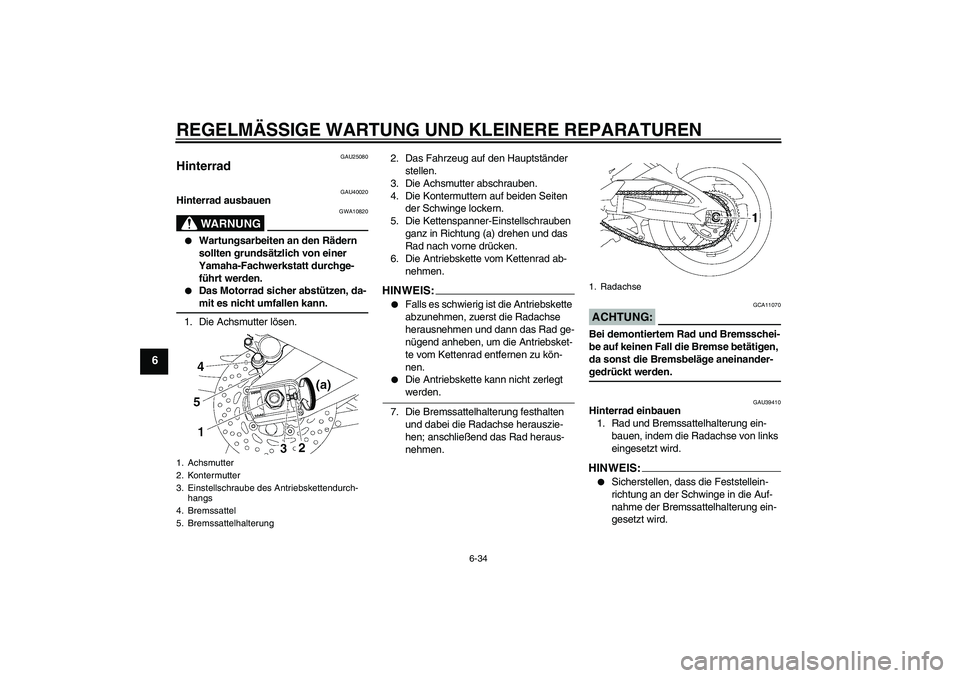

6-34
6
GAU25080
Hinterrad
GAU40020
Hinterrad ausbauen
WARNUNG
GWA10820

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachw
