2006 Peugeot 407 Manual do proprietário (in Portuguese)

10AS INFORMAÇÕES PRÁTICAS
118

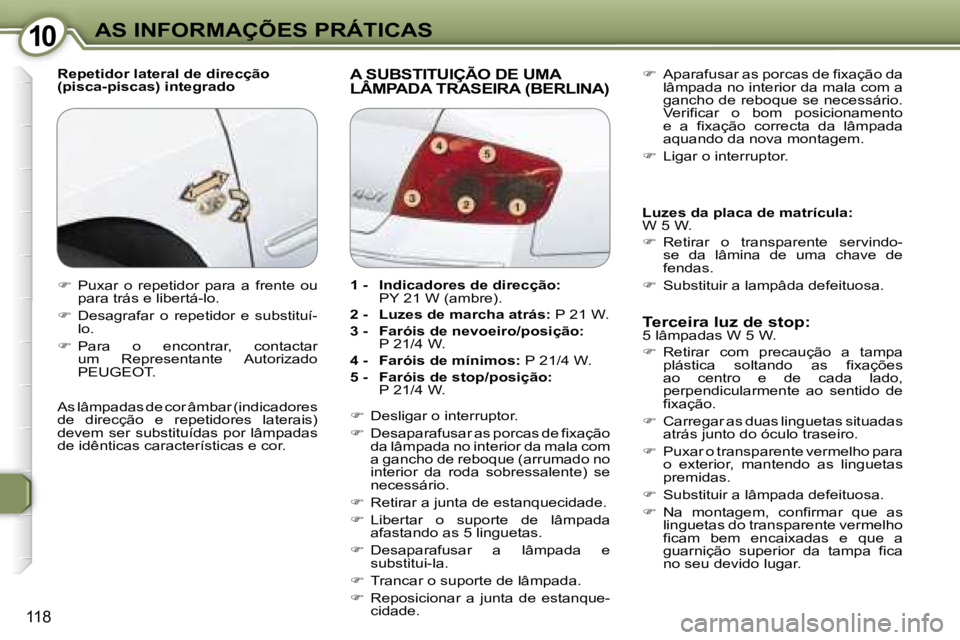

Repetidor lateral de direcção
(pisca-piscas) integradoA SUBSTITUIÇÃO DE UMA
LÂMPADA TRASEIRA (BERLINA)
Terceira luz de stop:5 lâmpadas W 5 W.
 Retirar com precaução a tampa
plástica soltando as fixações
ao centro e de cada lado,
perpendicularmente ao sentido de
fixação.
 Carregar as duas linguetas situadas
atrás junto do óculo traseiro.
 Puxar o transparente vermelho para
o exterior, mantendo as linguetas
premidas.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que as
linguetas do transparente vermelho
ficam bem encaixadas e que a
guarnição superior da tampa fica
no seu devido lugar.

Aparafusar as porcas de fixação da
lâmpada no interior da mala com a
gancho de reboque se necessário.
Verificar o bom posicionamento
e a fixação correcta da lâmpada
aquando da nova montagem.
 Ligar o interruptor.
Luzes da placa de matrícula:
W 5 W.
 Retirar o transparente servindo-
se da lâmina de uma chave de
fendas.
 Substituir a lampâda defeituosa.
 Puxar o repetidor para a frente ou
para trás e libertá-lo.
 Desagrafar o repetidor e substituí-
lo.
 Para o encontrar, contactar
um Representante Autorizado
PEUGEOT.
As lâmpadas de cor âmbar (indicadores
de direcção e repetidores laterais)
devem ser substituídas por lâmpadas
de idênticas características e cor. 1 - Indicadores de direcção:
PY 21 W (ambre).
2 - Luzes de marcha atrás: P 21 W.
3 - Faróis de nevoeiro/posição: P 21/4 W.
4 - Faróis de mínimos: P 21/4 W.
5 - Faróis de stop/posição:
P 21/4 W.
 Desligar o interruptor.
 Desaparafusar as porcas de fixação
da lâmpada no interior da mala com
a gancho de reboque (arrumado no
interior da roda sobressalente) se
necessário.
 Retirar a junta de estanquecidade.
 Libertar o suporte de lâmpada
afastando as 5 linguetas.
 Desaparafusar a lâmpada e
substitui-la.
 Trancar o suporte de lâmpada.
 Reposicionar a junta de estanque-
cidade.

10AS INFORMAÇÕES PRÁTICAS
118
Repetidor lateral de direcção
(pisca-piscas) integradoA SUBSTITUIÇÃO DE UMA
LÂMPADA TRASEIRA (BERLINA)
Terceira luz de stop:5 lâmpadas W 5 W.
 Retirar com precaução a tampa
plástica soltando as fixações
ao centro e de cada lado,
perpendicularmente ao sentido de
fixação.
 Carregar as duas linguetas situadas
atrás junto do óculo traseiro.
 Puxar o transparente vermelho para
o exterior, mantendo as linguetas
premidas.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que as
linguetas do transparente vermelho
ficam bem encaixadas e que a
guarnição superior da tampa fica
no seu devido lugar.

Aparafusar as porcas de fixação da
lâmpada no interior da mala com a
gancho de reboque se necessário.
Verificar o bom posicionamento
e a fixação correcta da lâmpada
aquando da nova montagem.
 Ligar o interruptor.
Luzes da placa de matrícula:
W 5 W.
 Retirar o transparente servindo-
se da lâmina de uma chave de
fendas.
 Substituir a lampâda defeituosa.
 Puxar o repetidor para a frente ou
para trás e libertá-lo.
 Desagrafar o repetidor e substituí-
lo.
 Para o encontrar, contactar
um Representante Autorizado
PEUGEOT.
As lâmpadas de cor âmbar (indicadores
de direcção e repetidores laterais)
devem ser substituídas por lâmpadas
de idênticas características e cor. 1 - Indicadores de direcção:
PY 21 W (ambre).
2 - Luzes de marcha atrás: P 21 W.
3 - Faróis de nevoeiro/posição: P 21/4 W.
4 - Faróis de mínimos: P 21/4 W.
5 - Faróis de stop/posição:
P 21/4 W.
 Desligar o interruptor.
 Desaparafusar as porcas de fixação
da lâmpada no interior da mala com
a gancho de reboque (arrumado no
interior da roda sobressalente) se
necessário.
 Retirar a junta de estanquecidade.
 Libertar o suporte de lâmpada
afastando as 5 linguetas.
 Desaparafusar a lâmpada e
substitui-la.
 Trancar o suporte de lâmpada.
 Reposicionar a junta de estanque-
cidade.

10AS INFORMAÇÕES PRÁTICAS
119

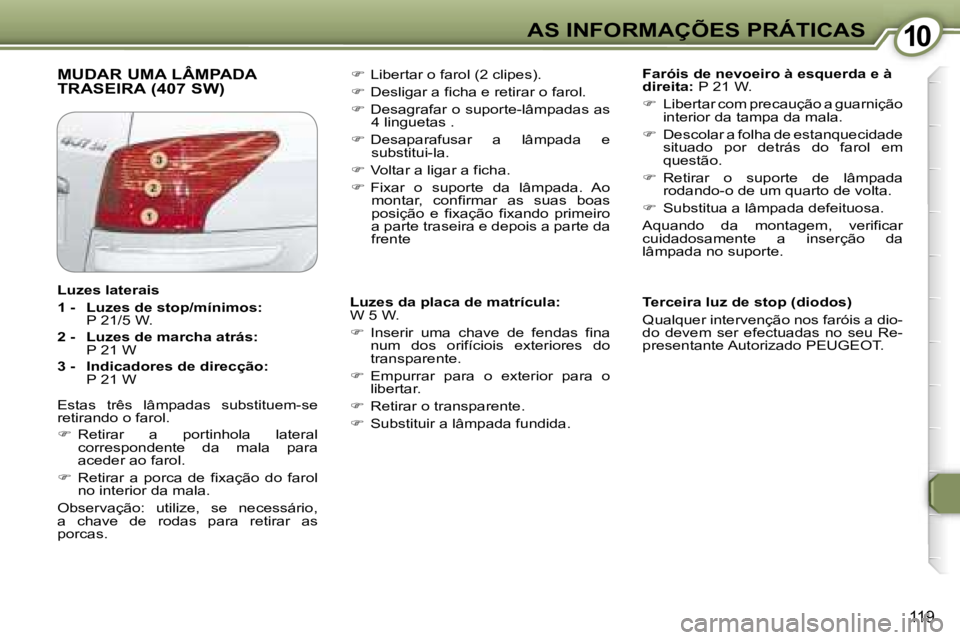

MUDAR UMA LÂMPADA
TRASEIRA (407 SW)Faróis de nevoeiro à esquerda e à
direita: P 21 W.
 Libertar com precaução a guarnição
interior da tampa da mala.
 Descolar a folha de estanquecidade
situado por detrás do farol em
questão.
 Retirar o suporte de lâmpada
rodando-o de um quarto de volta.
 Substitua a lâmpada defeituosa.
Aquando da montagem, verificar
cuidadosamente a inserção da
lâmpada no suporte.

Libertar o farol (2 clipes).
 Desligar a ficha e retirar o farol.
 Desagrafar o suporte-lâmpadas as
4 linguetas .
 Desaparafusar a lâmpada e
substitui-la.
 Voltar a ligar a ficha.
 Fixar o suporte da lâmpada. Ao
montar, confirmar as suas boas
posição e fixação fixando primeiro
a parte traseira e depois a parte da
frente
Luzes da placa de matrícula:
W 5 W.
 Inserir uma chave de fendas fina
num dos orifíciois exteriores do
transparente.
 Empurrar para o exterior para o
libertar.
 Retirar o transparente.
 Substituir a lâmpada fundida. Terceira luz de stop (diodos)
Qualquer intervenção nos faróis a dio-
do devem ser efectuadas no seu Re-
presentante Autorizado PEUGEOT.
Luzes laterais
1 - Luzes de stop/mínimos:
P 21/5 W.
2 - Luzes de marcha atrás: P 21 W
3 - Indicadores de direcção: P 21 W
Estas três lâmpadas substituem-se
retirando o farol.
 Retirar a portinhola lateral
correspondente da mala para
aceder ao farol.
 Retirar a porca de fixação do farol
no interior da mala.
Observação: utilize, se necessário,
a chave de rodas para retirar as
porcas.

10AS INFORMAÇÕES PRÁTICAS
120

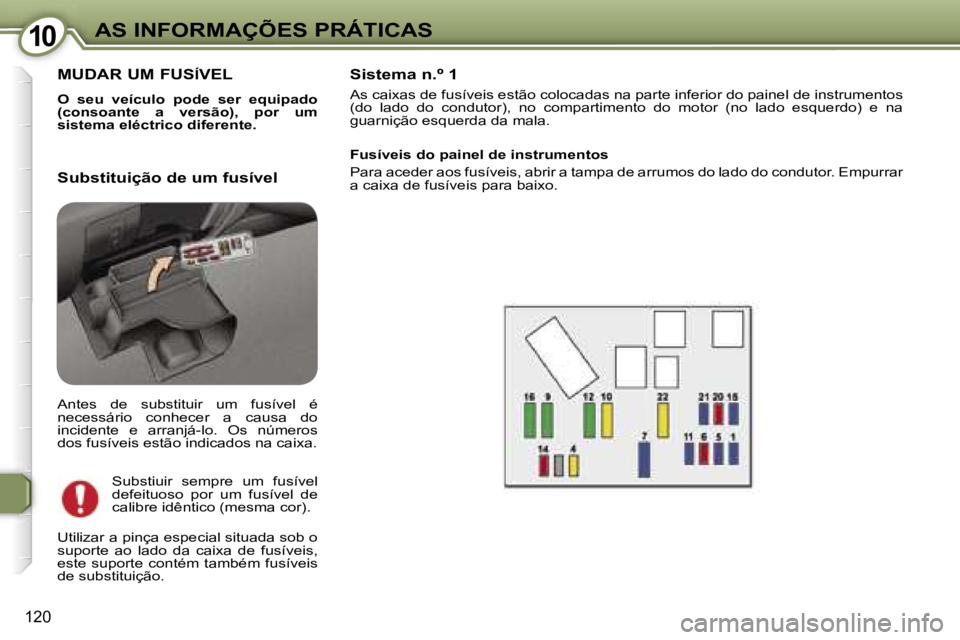

MUDAR UM FUSÍVEL
O seu veículo pode ser equipado
(consoante a versão), por um
sistema eléctrico diferente.
Sistema n.º 1
As caixas de fusíveis estão colocadas na parte inferior do painel de instrumentos
(do lado do condutor), no compartimento do motor (no lado esque rdo) e na
guarnição esquerda da mala.
Substituição de um fusível
Antes de substituir um fusível é
necessário conhecer a causa do
incidente e arranjá-lo. Os números
dos fusíveis estão indicados na caixa. Fusíveis do painel de instrumentos
Para aceder aos fusíveis, abrir a tampa de arrumos do lado do condu
tor. Empurrar
a caixa de fusíveis para baixo.
Substiuir sempre um fusível
defeituoso por um fusível de
calibre idêntico (mesma cor).
Utilizar a pinça especial situada sob o
suporte ao lado da caixa de fusíveis,
este suporte contém também fusíveis
de substituição.

10AS INFORMAÇÕES PRÁTICAS
120
MUDAR UM FUSÍVEL
O seu veículo pode ser equipado
(consoante a versão), por um
sistema eléctrico diferente.
Sistema n.º 1
As caixas de fusíveis estão colocadas na parte inferior do painel de instrumentos
(do lado do condutor), no compartimento do motor (no lado esque rdo) e na
guarnição esquerda da mala.
Substituição de um fusível
Antes de substituir um fusível é
necessário conhecer a causa do
incidente e arranjá-lo. Os números
dos fusíveis estão indicados na caixa. Fusíveis do painel de instrumentos
Para aceder aos fusíveis, abrir a tampa de arrumos do lado do condu
tor. Empurrar
a caixa de fusíveis para baixo.
Substiuir sempre um fusível
defeituoso por um fusível de
calibre idêntico (mesma cor).
Utilizar a pinça especial situada sob o
suporte ao lado da caixa de fusíveis,
este suporte contém também fusíveis
de substituição.

10AS INFORMAÇÕES PRÁTICAS
121

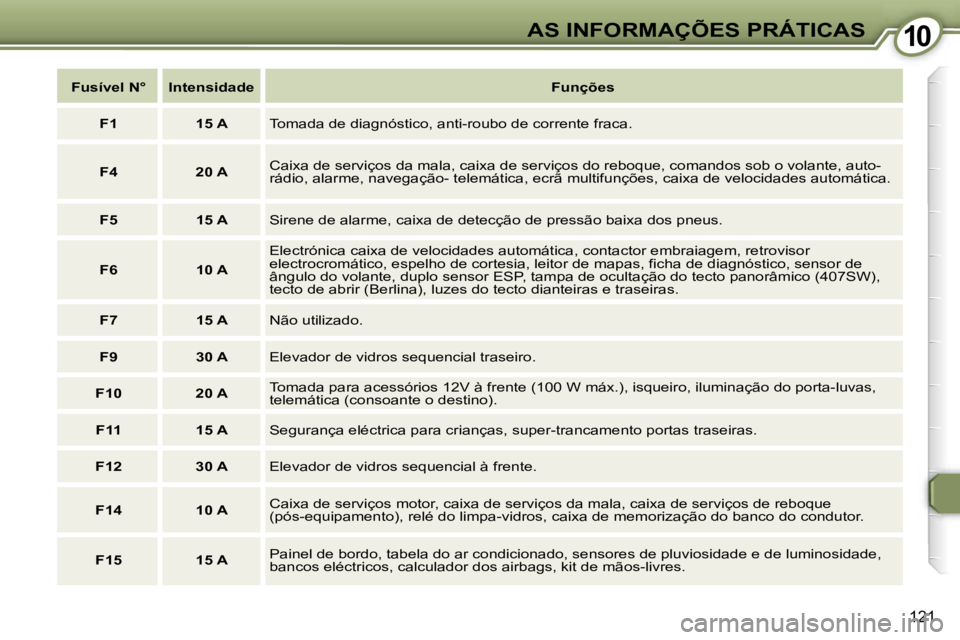

Fusível N° IntensidadeFunções
F1 15 A Tomada de diagnóstico, anti-roubo de corrente fraca.
F4 20 A Caixa de serviços da mala, caixa de serviços do reboque, comandos sob
o volante, auto-
rádio, alarme, navegação- telemática, ecrã multifunções, caixa de velocidades automática.
F5 15 A Sirene de alarme, caixa de detecção de pressão baixa dos pneus.
F6 10 A Electrónica caixa de velocidades automática, contactor embraiagem, re
trovisor
electrocromático, espelho de cortesia, leitor de mapas, ficha de diagnóstico, sensor de
ângulo do volante, duplo sensor ESP, tampa de ocultação do t ecto panorâmico (407SW),
tecto de abrir (Berlina), luzes do tecto dianteiras e traseiras.
F7 15 A Não utilizado.
F9 30 A Elevador de vidros sequencial traseiro.
F10 20 A Tomada para acessórios 12V à frente (100 W máx.), isqueiro, ilumina
ção do porta-luvas,
telemática (consoante o destino).
F11 15 A Segurança eléctrica para crianças, super-trancamento portas traseiras.
F12 30 A Elevador de vidros sequencial à frente.
F14 10 A Caixa de serviços motor, caixa de serviços da mala, caixa de serviços de
reboque
(pós-equipamento), relé do limpa-vidros, caixa de memorização do banco do condutor.
F15 15 A Painel de bordo, tabela do ar condicionado, sensores de pluv
iosidade e de luminosidade,
bancos eléctricos, calculador dos airbags, kit de mãos-livres.

10AS INFORMAÇÕES PRÁTICAS
122

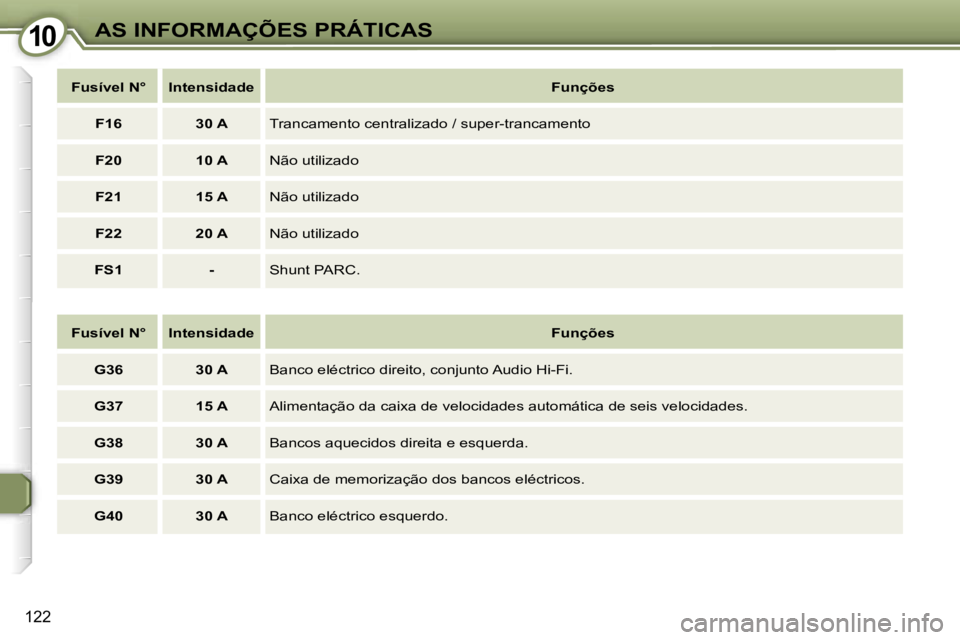

Fusível N° IntensidadeFunções
G36 30 A Banco eléctrico direito, conjunto Audio Hi-Fi.
G37 15 A Alimentação da caixa de velocidades automática de seis velocidad es.
G38 30 A Bancos aquecidos direita e esquerda.
G39 30 A Caixa de memorização dos bancos eléctricos.
G40 30 A Banco eléctrico esquerdo.
Fusível N° Intensidade
Funções
F16 30 A Trancamento centralizado / super-trancamento
F20 10 A Não utilizado
F21 15 A Não utilizado
F22 20 A Não utilizado
FS1 - Shunt PARC.

10AS INFORMAÇÕES PRÁTICAS
123

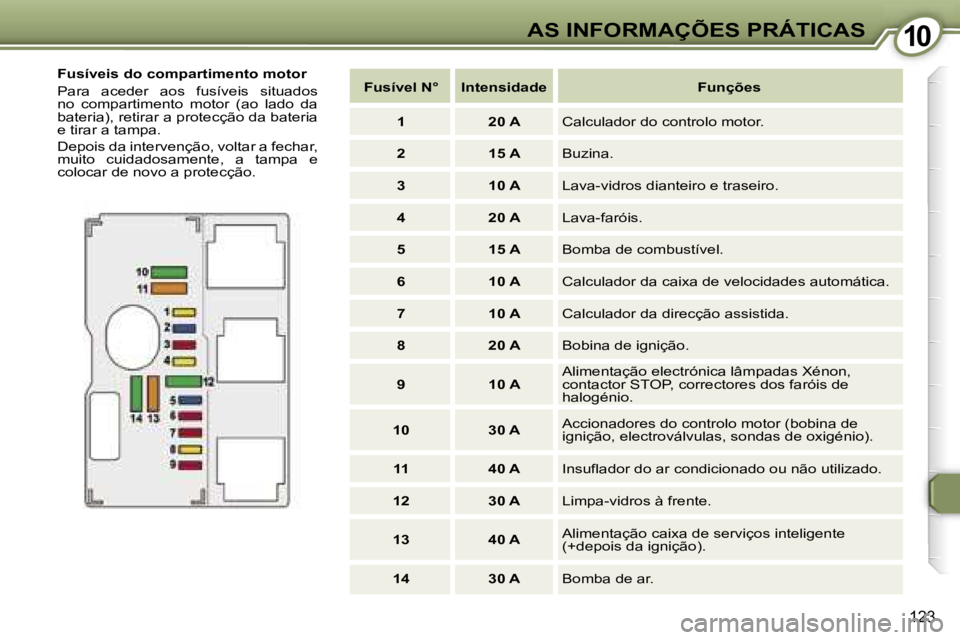

Fusíveis do compartimento motor
Para aceder aos fusíveis situados
no compartimento motor (ao lado da
bateria), retirar a protecção da bateria
e tirar a tampa.
Depois da intervenção, voltar a fechar,
muito cuidadosamente, a tampa e
colocar de novo a protecção.Fusível N° Intensidade Funções
1 20 A Calculador do controlo motor.
2 15 A Buzina.
3 10 A Lava-vidros dianteiro e traseiro.
4 20 A Lava-faróis.
5 15 A Bomba de combustível.
6 10 A Calculador da caixa de velocidades automática.
7 10 A Calculador da direcção assistida.
8 20 A Bobina de ignição.
9 10 A Alimentação electrónica lâmpadas Xénon,
contactor STOP, correctores dos faróis de
halogénio.
10 30 A Accionadores do controlo motor (bobina de
ignição, electroválvulas, sondas de oxigénio).
11 40 A Insuflador do ar condicionado ou não utilizado.
12 30 A Limpa-vidros à frente.
13 40 A Alimentação caixa de serviços inteligente
(+depois da ignição).
14 30 A Bomba de ar.
