146
AIRCONDITIONING,
AUTOMATISCH
ALGEMENE INFORMATIEDe auto kan zijn uitgerust met een
automatische airconditioning met
gescheiden regeling voor twee of meer
gedeelten.
De automatische airconditioning met
gescheiden regeling voor twee gedeel-
ten regelt de temperatuur, de luchtver-
deling en de luchtopbrengst in het inte-
rieur aan bestuurders- en aan passa-
gierszijde.
De automatische airconditioning met
gescheiden regeling voor meerdere
gedeelten regelt de temperatuur, de
luchtverdeling en de luchtopbrengst in
het interieur in drie gedeelten: de
bestuurderszijde en passagierszijde of
passagiersruimte achter.
U kunt kiezen voor regeling in de pas-
sagiersruimte voor of voor regeling in
de passagiersruimte achter; als het
lampje op de knop REARgedoofd is, is
de temperatuurregeling aan passa-
gierszijde voor ingeschakeld; als u op
de knop REARdrukt (lampje op de
knop brandt), wordt het bedieningspa- neel achter geactiveerd en is het bedie-
ningspaneel van de voorpassagier niet
meer beschikbaar.
De temperatuurregeling is gebaseerd
op een “thermische balans”: d.w.z. dat
het systeem continu werkt om het
evenwicht tussen de inkomende en
geleverde thermische energie te hand-
haven, om de temperatuur in het inte-
rieur te handhaven en eventuele ver-
schillen in de klimaatomstandigheden
buiten (ook zonnestraling) te compen-
seren. Voor een optimale temperatuur-
regeling in het interieur is het systeem
ook uitgerust met een zonnestralings-
sensor.
Het systeem is uitgerust met een
luchtkwaliteitsensor die automatisch
de luchtrecirculatie kan inschakelen
om de onaangename effecten van ver-
vuilde lucht, tijdens het rijden in de
stad, in de file en in tunnels, en door
het inschakelen van de ruitensproeiers
(zeepgeur), te verminderen.
De luchtkwaliteit wordt bovendien
gegarandeerd door het pollenfilter
met actieve kooldeeltjes. Hierin wor-
den de in de lucht verspreide deeltjes
twee keer gefilterd, waardoor de
lucht schoner wordt. De automatisch gecontroleerde
parameters en functies zijn:
– luchttemperatuur uit de lucht-
roosters aan bestuurderszijde/passa-
giersruimte (voor/achter);
– luchtverdeling uit de luchtroos-
ters aan bestuurderszijde/passa-
giersruimte (voor/achter);
– aanjagersnelheid (traploze rege-
ling van de luchtstroom);
– inschakeling van de compressor
(voor koeling van de lucht);
– luchtrecirculatie.
Al deze functies kunnen handmatig
worden gewijzigd, d.w.z. dat u het
systeem kunt regelen door naar wens
één of meer functies te selecteren en
daar de parameters van te wijzigen.
Op deze manier worden de functies
die handmatig zijn gewijzigd niet
langer automatisch door het systeem
geregeld, niet alleen om veiligheids-
redenen maar ook om de gewenste
temperatuur te handhaven.

149
12- Toets voor in-/uitschakeling
achterruit- en spiegelverwarming
13 - Toets voor het verhogen van
de aanjagersnelheid
14 - Toets voor het verlagen van de
aanjagersnelheid
15 - Toets voor in-/uitschakeling
van de snelle ontdooiing/ontwase-
ming van de voorruit, zijruiten voor,
achterruit, buitenspiegels en ruiten-
sproeiermonden
16 - Toets om de ingestelde tempe-
ratuur en de luchtverdeling aan
bestuurderszijde en passagiersruim-
te (voor/achter) te synchroniseren
17 - Interieurtemperatuursensor
18 - Keuzetoetsen voor luchtverde-
ling (bestuurderszijde)

157
De klimaatregeling kan ook wor-
den uitgeschakeld met het bedie-
ningspaneel achter, indien beschik-
baar: druk meerdere keren op toets
7 (fig. 118) of houd de toets inge-
drukt totdat op het display alle
streepjes van de aanjager doven en
het opschrift OFFverschijnt.
Druk om het bedieningspaneel
achter uit te schakelen opnieuw op
de toets REAR; het lampje op de
toets dooft en het bedieningspaneel
van de passgier voor is weer beschik-
baar.
Toets voor in-/uitschakeling
luchtrecirculatie
(3 fig. 117)
Er zijn drie mogelijkheden:
– automatische werking (linker
lampje op de toets brandt);
– automatische inschakeling (recir-
culatie altijd ingeschakeld); het
rechter lampje op de toets brandt; – automatische uitschakeling
(recirculatie altijd uitgeschakeld met
luchttoevoer van buiten); beide
lampje op de toets zijn gedoofd.
Deze drie mogelijkheden kunnen
worden ingeschakeld door meerdere
keren op de recirculatietoets 3te
drukken.
Als de recirculatiefunctie automa-
tisch door het systeem wordt gere-
geld, dan blijft het linker lampje op
de recirculatieknop altijd branden,
terwijl het rechter lampje afhanke-
lijk van de werking van de recircula-
tiefunctie (in- of uitgeschakeld)
blijft branden of gedoofd is.
Bij de automatische werking wordt
de recirculatie automatisch inge-
schakeld vooral als de luchtkwali-
teitsensor de aanwezigheid van ver-
vuilde lucht signaleert, bijvoorbeeld
tijdens het rijden in de stad, in een
file, in tunnels en als de ruiten-
sproeiers worden ingeschakeld (met
de typische zeepgeur). Als bovendien de compressor is
ingeschakeld en de buitentempera-
tuur hoger is dan 5 °C, wordt, als de
snelheid van de auto onder 6 km/h
komt, de recirculatie uitgeschakeld
om de voorkomen dat vervuilde
lucht van het uitlaatgas in het interi-
eur dringt. Als de snelheid van de
auto boven 12 km/h komt, worden
de functies die hiervoor automatisch
werden geregeld, weer hervat.
Als de recirculatie langdurig is
ingeschakeld (langer dan 15 minu-
ten achter elkaar), wordt de recircu-
latie om veiligheidsredenen automa-
tisch uitgeschakeld, zodat de lucht
in het interieur ververst kan worden.
Als de handmatige bediening van
de recirculatie is ingesteld (linker
lampje op toets gedoofd), dooft op
het display het opschrift FULL.

162
HULP-
VER WARMING
De hulpverwarming kan bij een
uitgezette motor of tijdens het rijden
werken. De hulpverwarming zorgt
ervoor dat:
– de koelvloeistof van de motor
voor het starten wordt opgewarmd
– de opwarmperiode van de motor
bij een koude start wordt verkort
– het interieur van de auto wordt
opgewarmd voordat u vertrekt
– ijs en condens van de ruit wordt
verwijderd.
Het gebruik van de hulpverwar-
ming bij koude buitentemperaturen
heeft de volgende voordelen:
– minder slijtage van de motor
– beperking van uitstoot van
schadelijke uitlaatgassen – meer comfort tijdens het rijden
en bij stilstaande auto
– meer veiligheid.
De hulpverwarming ondersteunt de
opwarming van de motorkoelvloei-
stof tijdens het rijden voor een snel-
lere verwarming van het interieur bij
extreem lage buitentemperaturen.
Het systeem bestaat uit:
– een verwarmingssysteem
– een elektrische pomp voor de cir-
culatie van de koelvloeistof
– een geluidgedempte uitlaat
– een elektrische doseerpomp voor
de brandstof
– een brandstoftoevoerleiding
– een buitentemperatuursensor. Het systeem is met de auto verbon-
den via het motorkoelsysteem, het
brandstofsysteem en de elektrische
installatie. De koelvloeistof uit de
motor wordt naar de verwarming
gevoerd en via een elektrische pomp
naar het koelsysteem teruggevoerd.
De brander van de verwarming
wordt gevoed met de brandstof van
de auto, die direct uit de brandstof-
tank wordt gezogen door middel van
een elektrische impulspomp en in
een brandstofleiding wordt gevoerd.
De regeleenheid van de hulpverwar-
ming regelt direct de voeding van de
twee elektrische pompen (brandstof
en koelvloeistof), de ontsteking en
de controle op de werking van de
brander.
De hulpverwarming werkt zowel
bij draaiende als bij uitgezette
motor. De manier waarop de hulp-
verwarming werkt, is bij draaiende
motor en uitgezette motor verschil-
lend:
– bij uitgezette motor kan de hulp-
verwarming werken als “program-
meerbare verwarming” of als
“standverwarming”;

163
– bij draaiende motor werkt het
systeem als “extra verwarming”.
Onafhankelijk van de wijze van
werking, wordt na het inschakelen
de verwarming altijd als volgt geac-
tiveerd:
1 - Inschakeling van de ventilator,
gedurende ongeveer 30 seconden,
om de verbrandingskamer te venti-
leren en van zuurstof te voorzien. De
ventilatorsnelheid wordt geleidelijk
verhoogd totdat de gemiddelde snel-
heid is bereikt.
2 - Na ongeveer 30 seconden acti-
veert de regeleenheid van de verwar-
ming de elektrische brandstof-
doseerpomp en wordt de aanjager
ongeveer 3 seconden uitgeschakeld
voor een makkelijke ontsteking van
de brandstof. De brandstof in de
brander wordt door een gloeibougie
ontstoken.
3 - Hierna wordt de verbranding
ongeveer 15 seconden gestabiliseerd
en blijft de ventilator op de gemid-
delde snelheid ingeschakeld. 4
- De daaropvolgende 50 secon-
den brengt de regeleenheid de venti-
lator bijna op de maximale snelheid.
5 - Als de verbranding is gestabili-
seerd, schakelt de regeleenheid van
de verwarming de gloeibougie uit en
wordt de ventilator op de maximale
snelheid gebracht.
6 - Vanaf dit moment wordt de
gloeibougie door het systeem
gebruikt als sensor voor het contro-
leren van de verbranding en de aan-
wezigheid van een vlam.
7 - Onafhankelijk van de wijze van
werking, wordt bij de uitschakelpro-
cedure van de verwarming, de ver-
brandingskamer ongeveer 30 secon-
den geventileerd, om alle roetdeel-
tjes definitief te verwijderen.
BELANGRIJK Als het systeem in
OFF, automatisch of handmatig
wordt bediend, kan het systeem pas
weer worden ingeschakeld (ON) 3
minuten na het uitschakelen van het
systeem. WERKING BIJ UITGEZETTE
MOTOR
Functie “Programmeerbare ver-
warming”
Als deze functie is ingeschakeld,
wordt de koelvloeistof van de motor
en het interieur opgewarmd voordat
de motor wordt gestart, blijft de
recirculatie uitgeschakeld en wordt
de luchtverdeling naar de voorruit
en de vloer ingeschakeld door de
aanjager in te schakelen.
Deze functie wordt door een tijd-
schakelaar geactiveerd, via een
radiosignaal of handmatig.
Het systeem kan in de volgende
omstandigheden op deze wijze wer-
ken:
– interieurtemperatuur lager dan
22°C
– contactsleutel in stand STOPof
uitgenomen
– accu van de auto opgeladen.
Als het systeem op deze wijze
werkt, wordt de verwarming uitge-
schakeld na één van de volgende
omstandigheden:

176

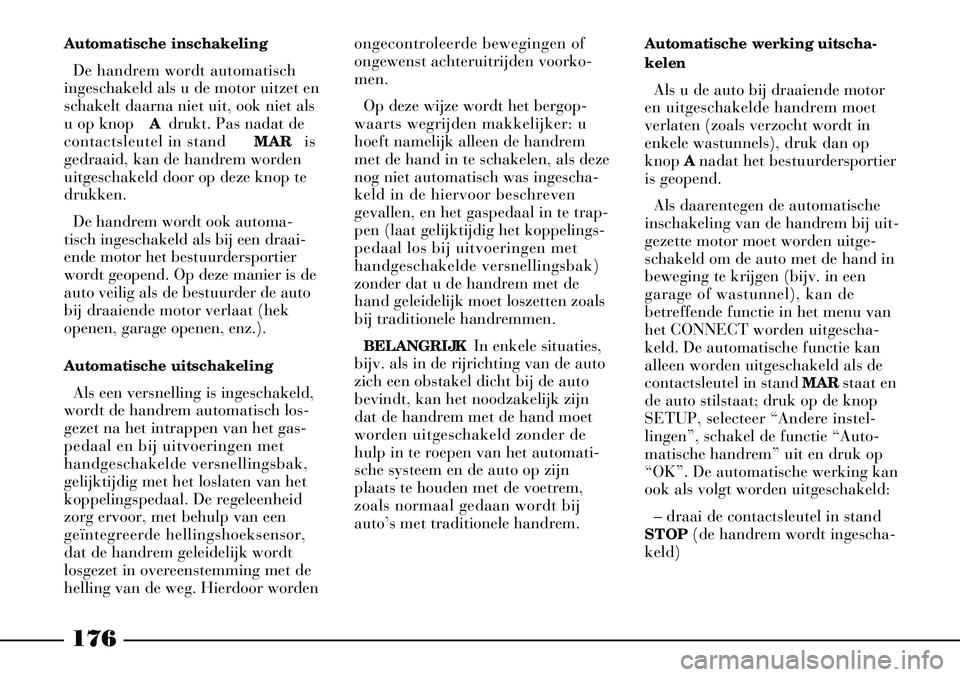

Automatische inschakelingDe handrem wordt automatisch
ingeschakeld als u de motor uitzet en
schakelt daarna niet uit, ook niet als
u op knop Adrukt. Pas nadat de
contactsleutel in stand MARis
gedraaid, kan de handrem worden
uitgeschakeld door op deze knop te
drukken.
De handrem wordt ook automa-
tisch ingeschakeld als bij een draai-
ende motor het bestuurdersportier
wordt geopend. Op deze manier is de
auto veilig als de bestuurder de auto
bij draaiende motor verlaat (hek
openen, garage openen, enz.).
Automatische uitschakeling
Als een versnelling is ingeschakeld,
wordt de handrem automatisch los-
gezet na het intrappen van het gas-
pedaal en bij uitvoeringen met
handgeschakelde versnellingsbak,
gelijktijdig met het loslaten van het
koppelingspedaal. De regeleenheid
zorg ervoor, met behulp van een
geïntegreerde hellingshoeksensor,
dat de handrem geleidelijk wordt
losgezet in overeenstemming met de
helling van de weg. Hierdoor worden ongecontroleerde bewegingen of
ongewenst achteruitrijden voorko-
men.
Op deze wijze wordt het bergop-
waarts wegrijden makkelijker: u
hoeft namelijk alleen de handrem
met de hand in te schakelen, als deze
nog niet automatisch was ingescha-
keld in de hiervoor beschreven
gevallen, en het gaspedaal in te trap-
pen (laat gelijktijdig het koppelings-
pedaal los bij uitvoeringen met
handgeschakelde versnellingsbak)
zonder dat u de handrem met de
hand geleidelijk moet loszetten zoals
bij traditionele handremmen.
BELANGRIJK In enkele situaties,
bijv. als in de rijrichting van de auto
zich een obstakel dicht bij de auto
bevindt, kan het noodzakelijk zijn
dat de handrem met de hand moet
worden uitgeschakeld zonder de
hulp in te roepen van het automati-
sche systeem en de auto op zijn
plaats te houden met de voetrem,
zoals normaal gedaan wordt bij
auto’s met traditionele handrem. Automatische werking uitscha-
kelen
Als u de auto bij draaiende motor
en uitgeschakelde handrem moet
verlaten (zoals verzocht wordt in
enkele wastunnels), druk dan op
knop Anadat het bestuurdersportier
is geopend.
Als daarentegen de automatische
inschakeling van de handrem bij uit-
gezette motor moet worden uitge-
schakeld om de auto met de hand in
beweging te krijgen (bijv. in een
garage of wastunnel), kan de
betreffende functie in het menu van
het CONNECT worden uitgescha-
keld. De automatische functie kan
alleen worden uitgeschakeld als de
contactsleutel in stand MARstaat en
de auto stilstaat; druk op de knop
SETUP, selecteer “Andere instel-
lingen”, schakel de functie “Auto-
matische handrem” uit en druk op
“OK”. De automatische werking kan
ook als volgt worden uitgeschakeld:
– draai de contactsleutel in stand
STOP (de handrem wordt ingescha-
keld)

184
Als u het gaspedaal snel intrapt voor
betere prestaties, wordt automatisch
het sportieve programma ingescha-
keld. Om de functie uit te schakelen,
moet u het gaspedaal gedeeltelijk la-
ten opkomen.
Als u het gaspedaal geleidelijk in-
trapt, wordt automatisch het tussen-
liggende programma of het economi-
sche programma ingeschakeld.
De regeleenheid is in staat om bij-
zondere omstandigheden te herken-
nen zoals het nemen van een bocht.
Via de actieve sensoren van het ABS
wordt namelijk het plotselinge ver-
schil in draaisnelheid van de voor-
wielen gesignaleerd, waardoor niet
kan worden opgeschakeld naar een
hogere versnelling totdat het maxi-
male toerental van de motor is be-
reikt. Alleen in deze situatie of na het
nemen van een bocht, wordt een ho-
gere versnelling ingeschakeld. Door
deze strategie wordt de stabiliteit van
de auto verbeterd en kan na de bocht
snel geaccelereerd worden, omdat de
meest geschikte versnelling al is inge-
schakeld. Op dezelfde manier wordt vooral bij
bruusk remmen een lagere versnelling
ingeschakeld, waardoor er beter op de
motor kan worden afgeremd. Bij een
bocht wordt de nieuwe versnelling al
ingeschakeld tijdens het afremmen
voor de bocht. Na de bocht hoeft
daarom niet te worden teruggescha-
keld om te accelereren.
Sportief rijden op verschillende tra-
jecten wordt door de regeleenheid her-
kend door het snelle loslaten van het
gaspedaal; als dit wordt geconsta-
teerd, blijft de versnelling ingescha-
keld (ook als het gaspedaal is losgela-
ten), zonder op te schakelen naar een
hogere versnelling, zodat snel geacce-
lereerd kan worden. De regeleenheid is in staat het om-
hoog rijden van de auto te herkennen,
op basis van de signalen van het over-
gebrachte motorkoppel in relatie tot
de snelheid van de auto, en is dus in
staat overbodig schakelen tegen te
gaan bij het loslaten van het gaspe-
daal (bijv. voordat een bocht wordt
genomen), waarbij alleen de noodza-
kelijke versnellingen worden inge-
schakeld die het rijcomfort verhogen.
Op dezelfde manier herkent de re-
geleenheid het omlaag rijden van de
auto en verhindert het opschakelen
naar hogere versnellingen als het gas-
pedaal wordt losgelaten, waardoor er
beter op de motor kan worden afge-
remd. Dit is gunstig voor het remsys-
teem en de stabiliteit van de auto.
BELANGRIJK Als tijdens het rem-
men naar een lagere versnelling wordt
teruggeschakeld, wordt er niet op de
motor afgeremd als het ABS in wer-
king treedt.
De hoogste versnelling (5
e) wordt ge-
bruikt voor het “rustig” rijden van de
auto, d.w.z. op lange trajecten met
hoge constante snelheid maar met een
beperkt motortoerental. Dit vermin-

190
Het ESP-systeem beïnvloedt de mo-
tor en de remmen, waardoor een sta-
biel koppel wordt geleverd als de sen-
soren de omstandigheden signaleren
waarin de auto kan gaan slippen.
De prestaties van het sys-
teem vergroten in principe
de actieve veiligheid, maar
mogen de bestuurder er niet toe
verleiden onnodige en onverant-
woorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast
aan het wegdek, het zicht en het
verkeer. De verantwoordelijkheid
voor de verkeersveiligheid ligt al-
tijd en overal bij de bestuurder
van de auto.
Het ESP-systeem helpt de be-
stuurder de auto onder controle te
houden als de grip van de banden
onvoldoende is. De krachten die
het ESP-systeem regelt om de sta-
biliteit van de auto te handhaven,
zijn altijd afhankelijk van de grip
tussen band en wegdek. WERKING VAN HET ESP-
SYSTEEM
Het ESP-systeem wordt automatisch
ingeschakeld als de motor wordt ge-
start en kan niet worden uitgescha-
keld. Het ASR-systeem kan echter
worden uitgeschakeld door op de be-
treffende knop op de middenconsole
te drukken.
De belangrijkste componenten van
het ESP-systeem zijn:
– een elektronische regeleenheid die
de signalen van de sensoren verwerkt
en de best mogelijke regeling uitvoert
door de inspuitventielen en de rege-
leenheid van de motor te bedienen;
– een stuurhoeksensor;
– vier sensoren die de draaisnelheid
van elk wiel meten;
– een gierhoeksensor die de ver-
draaiing om de verticale as van de
auto meet;
– een dwarsversnellingsensor die de
zijwaartse versnelling meet (centrifu-
gaalkracht). Het hart van het ESP-systeem is een
gierhoeksensor (afkomstig uit de
luchtvaart) die de draaiing van de
auto om de verticale as meet. De cen-
trifugale krachten die worden ge-
creëerd als de auto een bocht neemt,
worden gemeten met een dwarsver-
snellingsensor met een hoge gevoelig-
heid.
De stabiliserende werking van het
ESP-systeem is gebaseerd op de bere-
keningen die de ESP-regeleenheid uit-
voert. Deze verwerkt de ontvangen
signalen van de stuurhoeksensor, de
dwarsversnellingsensor en de snel-
heidssensor bij elk wiel. Dankzij deze
signalen kan de regeleenheid de uit-
komst voorspellen van de handelin-
gen die de bestuurder uitvoert bij het
draaien aan het stuur.
Deze stand wordt vergeleken met de
richting waarin de bestuurder de auto
wil sturen. Als deze niet met elkaar
overeenstemmen, dan kiest de regel-
eenheid in een fractie van een seconde
de meest geschikte ingrepen om de
auto op koers te houden: één of meer
wielen met een voor ieder wiel afzon-
derlijke kracht worden afgeremd en
het motorkoppel wordt, indien nodig,
