2006 Lancia Phedra Siège

28
Utiliser toujours ce dis-
positif lorsque l’on trans-
porte des enfants.SIEGES AVANT
Tout réglage ne doit être
effectué que lorsque la voi-
ture est à l’arrêt.
RÉGLAGE DANS LE SENS
LONGITUDINAL (fig. 23)
Soulever le levier Aet pousser le
siège en avant ou en arrière. Le levier de réglage relâ-
ché, contrôler toujours si
le siège est bien bloqué en
essayant de l’avancer et de le re-
culer. L’absence de ce blocage
pourrait provoquer un déplace-
ment imprévu du siège et causer la
perte de contrôle de la voiture.
RÉGLAGE DU DOSSIER
INCLINABLE (fig. 24)
Soulever le levier A, rejoindre la po-
sition souhaitée, puis le relâcher.
Après avoir enclenché le
dispositif de sécurité sur
les deux portes coulis-
santes, actionner la poignée d’ou-
verture à l’intérieur pour vérifier
le réel enclenchement du disposi-
tif.
fig. 23
L0B0016b

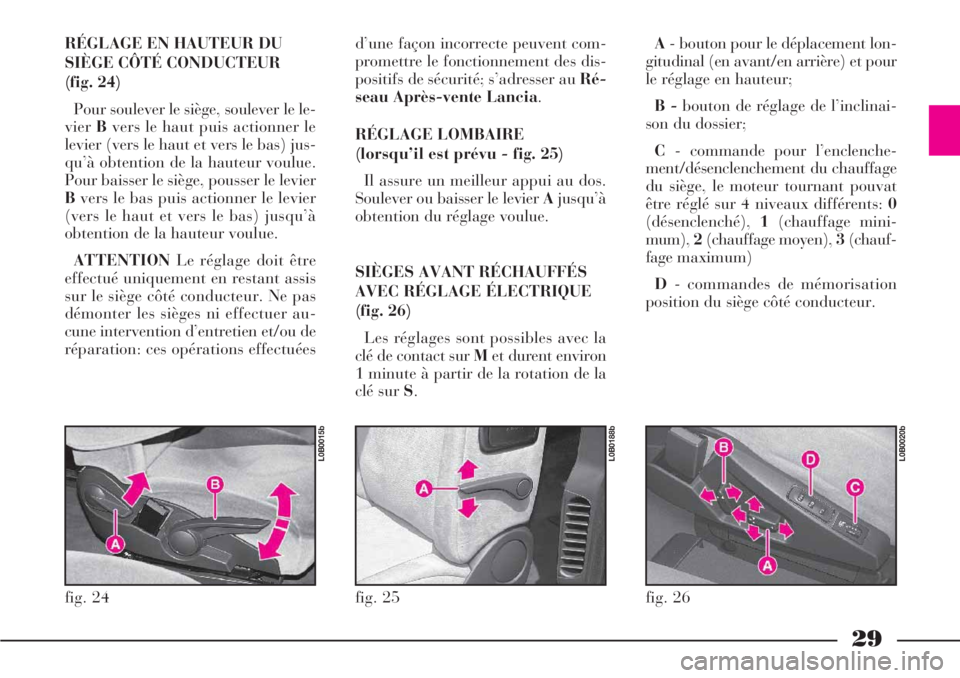

29
d’une façon incorrecte peuvent com-
promettre le fonctionnement des dis-
positifs de sécurité; s’adresser au Ré-
seau Après-vente Lancia.
RÉGLAGE LOMBAIRE
(lorsqu’il est prévu - fig. 25)
Il assure un meilleur appui au dos.
Soulever ou baisser le levier Ajusqu’à
obtention du réglage voulue.
SIÈGES AVANT RÉCHAUFFÉS
AVEC RÉGLAGE ÉLECTRIQUE
(fig. 26)
Les réglages sont possibles avec la
clé de contact sur Met durent environ
1 minute à partir de la rotation de la
clé sur S.A- bouton pour le déplacement lon-
gitudinal (en avant/en arrière) et pour
le réglage en hauteur;
B -bouton de réglage de l’inclinai-
son du dossier;
C- commande pour l’enclenche-
ment/désenclenchement du chauffage
du siège, le moteur tournant pouvat
être réglé sur 4 niveaux différents: 0
(désenclenché),1(chauffage mini-
mum),2(chauffage moyen), 3(chauf-
fagemaximum)
D- commandes de mémorisation
position du siège côté conducteur.
fig. 24
L0B0015b
fig. 25
L0B0188b
RÉGLAGE EN HAUTEUR DU
SIÈGE CÔTÉ CONDUCTEUR
(fig. 24)
Pour soulever le siège, soulever le le-
vierBvers le haut puis actionner le
levier (vers le haut et vers le bas) jus-
qu’à obtention de la hauteur voulue.
Pour baisser le siège, pousser le levier
Bvers le bas puis actionner le levier
(vers le haut et vers le bas) jusqu’à
obtention de la hauteur voulue.
ATTENTIONLe réglage doit être
effectué uniquement en restant assis
sur le siège côté conducteur. Ne pas
démonter les sièges ni effectuer au-
cune intervention d’entretien et/ou de
réparation: ces opérations effectuées
fig. 26
L0B0020b

30
Procédure de mémorisation
position du siège côté conducteur
(lorsqu’il est prévu) (fig. 27)
Ce système permet de mémoriser la
position de conduite sur 2 positions
différentes. Le système permet de mé-
moriser 2 positions différentes de
conduite associées aux boutons 1 et 2.
fig. 27
L0B0285b
Pour effectuer la mémorisation qui
correspond aux boutons 1et2, avec
la clé de contact sur M, procéder
ainsi:
– régler le siège dans la position vou-
lue;
– appuyer sur le bouton Met en-
suite, d’ici 4 secondes, sur le bouton
1pour mémoriser le réglage dans la
“mémoire 1” ou bien sur le bouton 2
pour mémoriser le réglage dans la
“mémoire 2”.
L’acquisition de la mémorisation
produite est accompagnée par un si-
gnal sonore.Rappel d’une position mémorisée
Le moteur étant éteint: appuyer
brièvement sur les boutons 1ou2.
ATTENTIONAprès 5 rappels
consécutifs le système se charge à in-
hibir la commande correspondante,
qui sera rétablie lors démarrage du
moteur.
Le moteur démarré: appuyer et
maintenir écrasés les boutons 1ou2
jusqu’à rejoindre la position mémori-
sée.

31
SIEGES AVANT TOURNANTS
(lorsqu’il sont prévu) (fig. 28 - 29)
Les sièges avant (côté conducteur et
côté passager), peuvent tourner de
180° vers l’intérieur, en prenant ainsi
une forme appelée “salon”.
Pour cette opération, en agissant de
l’extérieur de la voiture, procéder
comme suit:
– placer le dossier du siège en posi-
tion verticale;
– placer le siège en position “presque
tout en avant”;Avant de se mettre en
route, s’assurer que tous
les sièges sont orientés
dans le sens de la marche et qu’ils
sont parfaitement bloqués à leurs
ancrages. Seule cette position per-
met une utilisation efficace des
ceintures de sécurité.
fig. 28
L0B0223b
fig. 29
L0B0224b
– pour le siège côté conducteur: pla-
cer le siège en position de hauteur
maximum et régler le volant en le pla-
çant en position de butée axiale et à
une hauteur maximum. Le frein à
main serré, la rotation est impossible,
il est donc nécessaire de tirer en avant
le bouton Bet de baisser le levier;
dans cette position la voiture reste de
toute façon freinée;
– soulever le levier de déblocage Aet
simultanément tourner de 180° le
siège vers l’intérieur de la voiture jus-
qu’à rejoindre la forme “salon”; le
système permet le relâchement du le-
vierApendant la rotation du siège.Pour ramener le siège en position de
marche, effectuer la procédure décrite
en ordre inverse.

32
SIEGES ARRIEREA partir de la troisième rangée, il est
possible de faire glisser d’une manière
longitudinale le siège de la deuxième,
en tirant la poignée Bet en déplaçant
simultanément le siège même; le
hayon étant ouvert, en agissant de la
même façon sur la poignée Bdes
sièges de la troisième rangée, il est
possible d'augmenter la capacité de
chargement en agrandissant le coffre
à bagages.
RÉGLAGE DU DOSSIER
INCLINABLE (fig. 32)
Pour le réglage, tout en restant assis
sur le siège, soulever le levier Cet dé-
placer le dossier dans la position vou-
lue, puis lâcher le levier.
fig. 30
L0B0203b
fig. 31
L0B0025b
fig. 32
L0B0019b
Tout réglage doit être
effectué exclusivement
lorsque le véhicule est à
l’arrêt.
RÉGLAGE LONGITUDINAL
(fig. 30 - 31)
Pour le réglage des sièges arrière,
soulever le levier Aet déplacer le siège
en avant ou en arrière jusqu’à obten-
tion de la position voulue.
POSITION “TABLE”
Pour bénéficier du plan d’appui
aménagé dans le dossier des sièges la-
téraux (position “table”), agir sur le
levier de décrochage C(fig. 32) et ac-
compagner le dossier jusqu’au cous-
sin.
Pour bénéficier du plan d’appui
aménagé dans le dossier du siège cen-
tral, agir sur le levier de décrochage A
(fig. 33a) et accompagner le dossier
jusqu’au coussin.
Pour ramener le dossier en position
verticale, il suffit d’agir sur celui-ci
vers le haut, jusqu’à percevoir le dé-
clic correspondant au blocage.

33
POSITION “PORTEFEUILLE”
Sièges latéraux
Agir sur le levier de décrochage C
(fig. 32) et accompagner le dossier
jusqu’à obtenir la position “table”;
poursuivre la rotation, en accompa-
gnant le siège rabattu jusqu’à obtenir
la forme “portefeuille” illustrée dans
lafig. 35.
En cas de difficulté, utiliser le levier
de décrochage A – fig. 33bplacé dans
la partie arrière gauche des sièges.
fig. 33a
L0B0021b
fig. 33b
L0B0410b
Lorsque le siège de la
deuxième rangée est rabattu
en “portefeuille”, il n’est pas
permis de transporter des passagers
sur les sièges de la troisième rangée,
comme l’indique la plaquette (fig.
35) placée sur les sièges mêmes, afin
d’éviter tout risque de contact avec
les mécanismes de l’articulation du
siège rabattu.jusqu’à obtenir la position “table”;
soulever le levier B(fig. 34) et ac-
compagner le siège rabattu jusqu’à
obtenir la forme “portefeuille”.
Pour ramener le siège dans sa posi-
tion normale, accompagner le siège ra-
battu jusqu’à l’encrage de celui-ci sur
les glissières prévues aménagées au
plancher puis ramener le siège en po-
sition verticale jusqu’à percevoir le dé-
clic de blocage correspondant.
UTILISATION DES PLACES
ARRIÈRE DE LA TROISIÈME
RANGÉE
Pour y accéder soulever le levier C
(fig. 32) en agissant de l’extérieur et
rabattre le siège entier.
Pour descendre soulever le levier D
(fig. 31) et rabattre le siège en avant.
fig. 34
L0B0292b
Pour ramener le siège dans sa posi-
tion normale, accompagner le siège ra-
battu jusqu’à l’ancrage de celui-ci sur
les glissières prévues aménagées au sol
puis ramener le dossier en position
verticale jusqu’à percevoir le déclic de
blocage correspondant.
Siège central
Agir sur le levier de décrochage A
(fig. 33) et accompagner le dossier

ENLEVEMENT DES SIEGES DE
LA DEUXIEME ET TROISIEME
RANGEE
Pour enlever le siège procéder
comme suit:
– agir sur le levier de décrochage C
(fig. 32) et accompagner le dossier
jusqu’à obtenir la position “table”;poursuivre la rotation, en accompa-
gnant le siège rabattu jusqu’à obtenir
la forme “portefeuille” (fig. 35);
– saisir la boucle Eet la tirer vers le
haut puis enlever tout le siège des em-
placements obtenus dans les glissières
de prédisposition sur le plancher.
Pour remonter le siège, effectuer la
séquence des opération en ordre in-
verse.
S’assurer que les loge-
ments d’ancrages sur le
placher soient toujours
propres; la présence de corps
étrangers pourrait compromettre
le blocage correct des sièges.
fig. 35
L0B0411b
Avant de se mettre en
route, s’assurer que tous
les sièges sont orientés
dans le sens de la marche et qu’ils
sont parfaitement bloqués à leurs
ancrages. Seule cette position per-
met une utilisation efficace des
ceintures de sécurité.
34
DISPOSITIONS
INTERNE DES
SIEGES
En fonction des différents aménage-
ments, il est possible de varier la dis-
position interne des sièges en utilisant
les logements prévus à cet effet sur le
plancher.
Les illustrations suivantes indiquent
quelques-unes des configurations de
base pouvant être fournies sur demande:
fig. 36- version 5 places
fig. 37 - version 5 places plus 2
places
fig. 38- version 6 places
fig. 39- disposition avec les sièges
alignés à gauche
fig. 40- disposition en “salle de
jeux” avec table au milieu
fig. 41- disposition en “salon arrière”
fig. 42- disposition en “transport
des objets de longue dimension”.
D’autres dispositions des sièges peu-
vent être obtenues en enlevant la ran-
gée centrale des sièges: l’espace dis-
ponible entre la première et la troi-
sième rangée sera ainsi plus

35
S’assurer que les loge-
ments d’ancrage sur le
plancher soient toujours
progres; la présence de corps
étrangers pourrait compromettre
le blocage correct des sièges.Avant de se mettre en
route, s’assurer que tous
les sièges soient orientés
dans le sens de la marche et qu’ils
soient parfaitement bloqués à
leurs ancrages. Seule cette position
permet une utilisation efficace des
ceintures de sécurité.
fig. 37
L0B0027b
fig. 39
L0B0030b
fig. 41
L0B0032b
fig. 42
L0B0033b
fig. 36
L0B0026b
fig. 38
L0B0028b
fig. 40
L0B0031b
