6ENTRETIEN PAR VOS SOINS
32
OCM055009L
OCM055021L
OCM055008L
OCM055010L

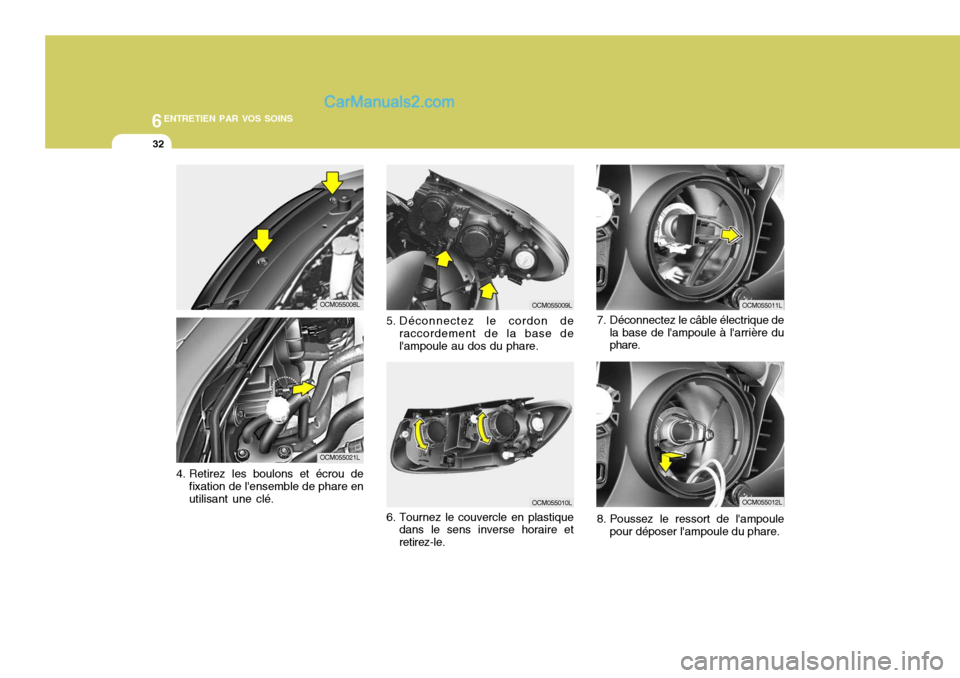

4. Retirez les boulons et écrou de
fixation de l'ensemble de phare en utilisant une clé. 5. Déconnectez le cordon de
raccordement de la base de l'ampoule au dos du phare.
6. Tournez le couvercle en plastique dans le sens inverse horaire etretirez-le. 7. Déconnectez le câble électrique de
la base de l'ampoule à l'arrière du phare.
8. Poussez le ressort de l'ampoule pour déposer l'ampoule du phare.
OCM055011L
OCM055012L

6
ENTRETIEN PAR VOS SOINS
33
G270A03O
!
12. Pour remplacer l’ampoule du feu
clignotant avant ou l’ampoule du feu de position avant, sortez-la du support d’ampoule et installez la nouvelle ampoule.
9. Déposez le bouchon de protection
de l'ampoule de remplacement etreposez la nouvelle ampoule en adaptant la base en plastique avec l'orifice de l'ampoule. Reposez lecouvercle pare-poussière après avoir resserré le ressort de l'ampoule et reconnecté le câbleélectrique.
10. Utilisez le bouchon de protection
et le carton pour mettre au rebutl'ancienne ampoule.
11. Vérifiez le réglage adéquat du phare.
OCM055014L AVERTISSEMENT:
Cette ampoule à halogène renferme
un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre.Toujours porter des lunettes de sécurité en cas de manipulation des ampoules. Lorsqu'elle estallumée, protéger l'ampoule contre l'abrasion, les éraflures et les liquides. N'allumer une ampouleque lorsqu'elle est montée dans le phare. Remplacer le phare s'il est endommagé ou fissuré. Garder lesampoules hors de portée des enfants et prendre la précaution de se débarrasser des ampoulesgrillée.

6ENTRETIEN PAR VOS SOINS
34

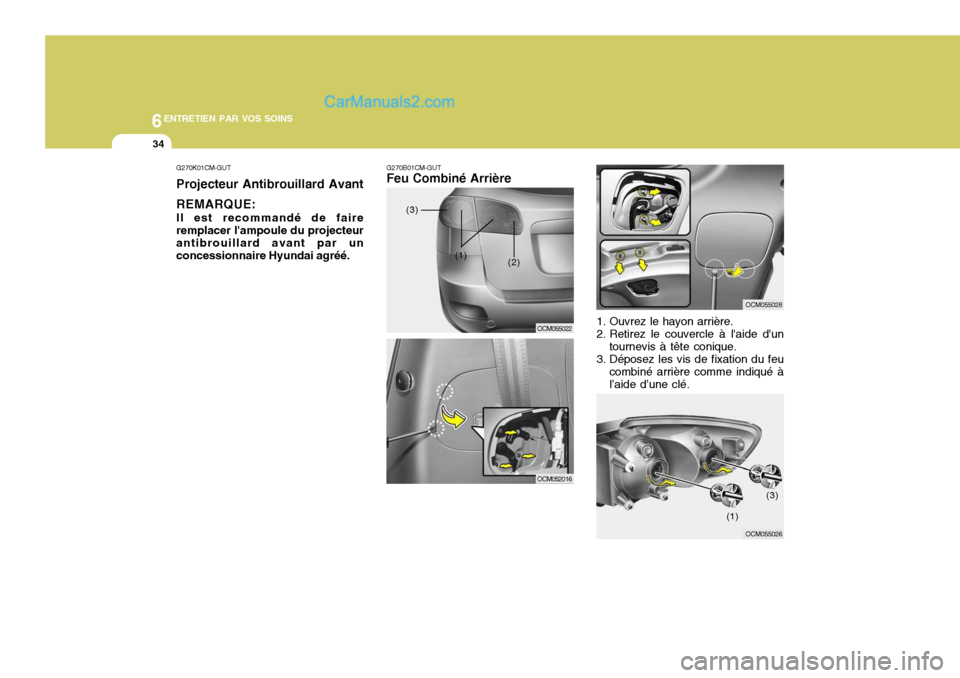

G270B01CM-GUT Feu Combiné Arrière
OCM055022
(3)
(1) (2)
OCM052016
1. Ouvrez le hayon arrière.
2. Retirez le couvercle à l'aide d'un
tournevis à tête conique.
3. Déposez les vis de fixation du feu combiné arrière comme indiqué àl’aide d’une clé.
OCM055028
OCM055026
(1) (3)
G270K01CM-GUT Projecteur Antibrouillard Avant REMARQUE: Il est recommandé de faire remplacer l'ampoule du projecteurantibrouillard avant par un concessionnaire Hyundai agréé.

6
ENTRETIEN PAR VOS SOINS
35
2. Déconnectez le code de puissance en tournant le couvercle de l'ampoule dans le sens inverse desaiguilles d'une montre et retirez l'ampoule du couvercle d'ampoule en le tournant dans le sens desaiguilles d'une montre.
3. Remplacez par une nouvelle am-
poule.
G270F02O
Couvercle d'ampoule
Code de puissance
OCM055030
4. Pour remplacer le feu combiné arrière, retirez-le de la douille d'ampoule en tournant dans le sens inverse horaire.(1) Feu stop/arrière (2) Feu de recul (3) Feu clignotant
5. Installez la nouvelle ampoule. G270F02A-GUT Projecteur Antibrouillard Arrière (Si installé)
1. Déposez les vis de montage du couvercle du projecteur antibrouillard arrière à l'aide d'un tournevisPhillips.
OCM055015L
(1)
(2)

6ENTRETIEN PAR VOS SOINS
36
G270J01CM-GUT Feu d’éclairage de la plaque d' immatriculation d’immatriculation
1. Déposez les vis de fixation du couvercle du feu d’éclairage de la plaque d’immatriculation à l’aide d’untournevis en croix.
2. Déconnectez le cordon de raccordement en tournant lecouvercle de l’ampoule dans le sens inverse des aiguilles d’une montre et sortez l’ampoule ducouvercle en la tournant dans le sens des aiguilles d’une montre.
3. Remplacez par une nouvelle am- poule.
OCM055036
G270C01O-GUT Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un tournevis à tête conique.
3. Remplacez par une nouvelle am- poule.
OCM055035

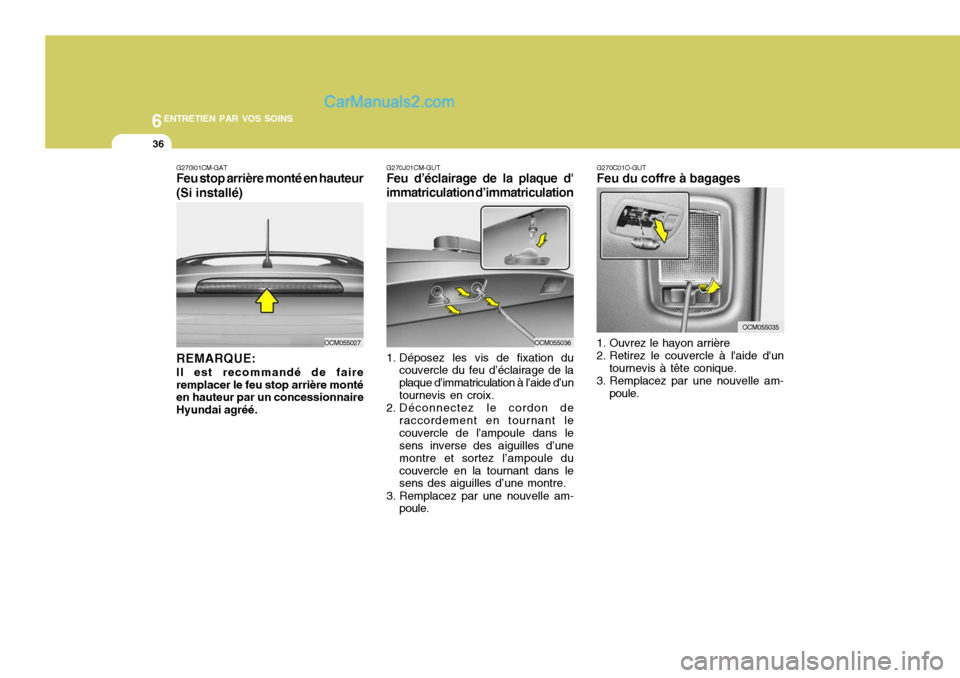

G270I01CM-GAT Feu stop arrière monté en hauteur (Si installé) REMARQUE: Il est recommandé de faire remplacer le feu stop arrière monté en hauteur par un concessionnaire Hyundai agréé.
OCM055027

6
ENTRETIEN PAR VOS SOINS
37
OCM055033
OCM055034

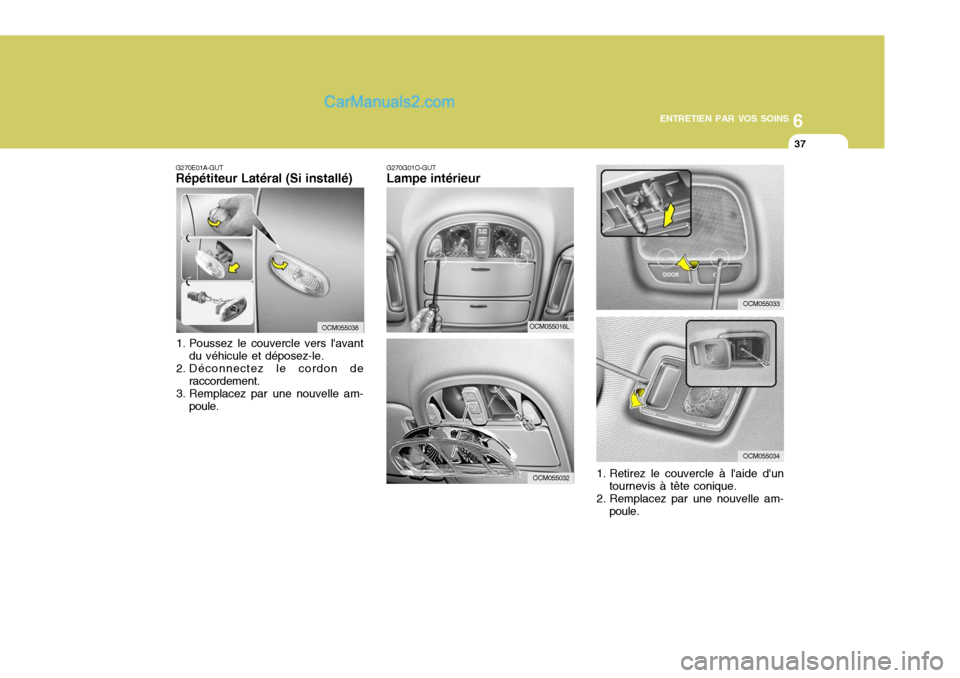

G270E01A-GUT Répétiteur Latéral (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le.
2. Déconnectez le cordon de raccordement.
3. Remplacez par une nouvelle am-
poule.
OCM055038
G270G01O-GUT Lampe intérieur
1. Retirez le couvercle à l'aide d'untournevis à tête conique.
2. Remplacez par une nouvelle am- poule.
OCM055016L
OCM055032

6ENTRETIEN PAR VOS SOINS
38
HTB284
4. Remplacez par une nouvelle am- poule.

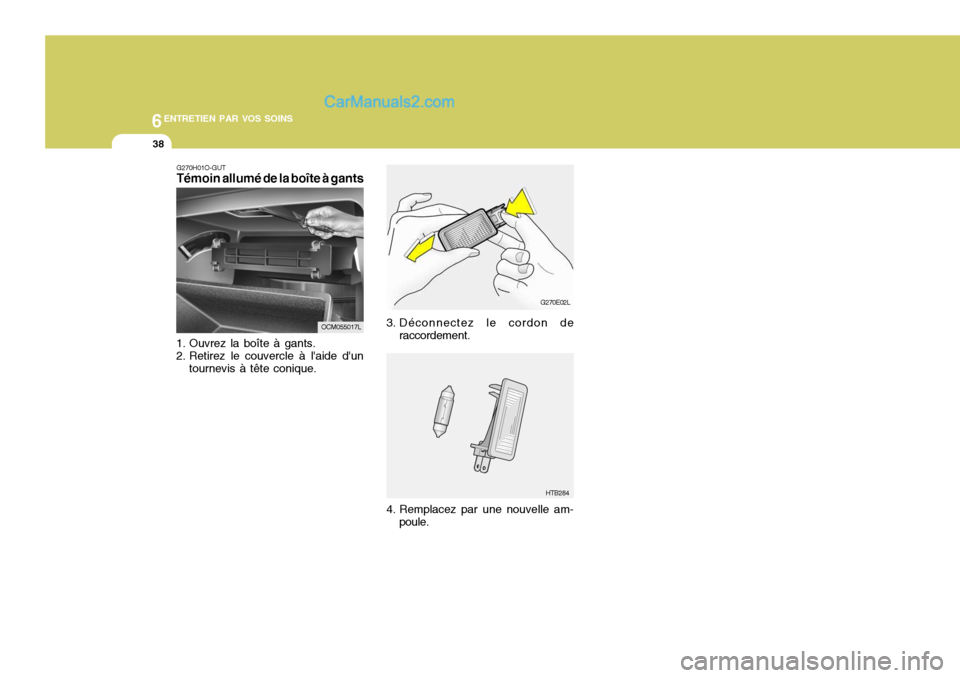

G270H01O-GUT Témoin allumé de la boîte à gants
1. Ouvrez la boîte à gants.
2. Retirez le couvercle à l'aide d'un tournevis à tête conique. 3. Déconnectez le cordon de
raccordement. G270E02L
OCM055017L

6
ENTRETIEN PAR VOS SOINS
39
Nom des pièces
Témoin allumé de la boîte à gants Phare (Croisement/Route) Feux de clignotant avant Eclairage cartes Eclairage intérieur Feux de brouillard avant (Si installé) Feux de position avant Répétiteur latéral Voyant avertisseur bord de portière (Si installé) Nom des pièces
Eclairage compartiment bagage Feux stop en hauteur Combinaison arrière Feux clignotants Feux stop / arrière Feux de recul Feux de brouillard arrière Eclairage plaque immatriculation
10 11 12 13 14
No.
1 2 3 4 5 6 7 8 9 10
5
21
21/5 1621
5WATTAGES DES LAMPES
G280A01CM-GVT
OCM055025
Wattage 5
55 21 10 10 27
65 5 Wattage
No.
Type de douille
S8,5/8,5 P x 26D
BAU15s
W2,1 x 9,5D
S8,5/8,5PG13
BAX9S
W2,1 x 9,5D W2,1 x 4,6D Type de douille
S8,5/8,5
W2,1 x 9,5D
BAU15s
BAY15D
W2,1 x 9,5D
BA15s
W2,1 x 9,5D
