2006 Hyundai Santa Fe Manuel du propriétaire (in French)

4
PRÉVENTION DE LA CORROSION & NETTOYAGE
7
SE050C1-FU Nettoyer la moquette Utiliser un produit moussant pour moquette. Ce type de produit existesous forme d'aérosol, de liquide ou de poudre. Lire le mode d'emploi et s'y conformer strictement. Au moyen d'unaspirateur et de l'accessoire appropriè, enlever le maximum de saletés de la moquette. Appliquer la mousse ensuivant les instructions du fabricant ensuite frotter en formant des cercles qui se chevauchent. Ne pas ajouterd'eau. Ces produits agissent mieux lorsque la moquette reste aussi sèche que possible.NETTOYER A L'INTERIEUR
SE050A1-FU Nettoyage des garnitures en vinyle Pour nettoyer les garnitures en vinyle, commencer par enlever la saleté et lapoussière au moyen d'un aspirateur. Ensuite, appliquer une solution de savon doux, ou de détergent, et d'eauau moyen d'une éponge propre ou d'un chiffon doux. Laisser agir pendant quelques instants pour détacher lasaleté puis essuyer avec une éponge ou un chiffon humide et propre. Si toutes les taches n'ont pas disparu,répéter la procédure jusqu'à ce que les garnitures soient propres. Ne pas utiliser d'essence, de solvant, de diluantde peinture ou autres produits de nettoyage puissants. YF050F1-AU Entretien du cuir de revêtement (Si installé) Dans des conditions normales d'utilisation, le cuir de revêtement prendla poussière et les impuretés comme n'importe quel autre type de revêtement. Ces saletés doivent êtreéliminées par un nettoyage approprié, si non elles risquent de s'incruster dans la surface du cuir et ainsi d'enaltérer le lustre. Les cuirs fins réclament des soins réguliers. Ces soins ne sont pas très élaborés, mais consistent entre autres en un nettoyage chaque fois que celas'avère nécessaire. Lavés à l'eau savonneuse, les cuirs conserveront leur lustre et leur beauté du premierjour pendant de nombreuses années. Savonnez vigoureusement le cuir à l'aide d'une étamine imbibée d'unemousse de savon à base de savon doux et d'eau tiède. Nettoyez-le ensuite avec un torchon légèrement humide etséchez-le avec un chiffon doux. Nettoyez le cuir de la sorte chaque fois qu'il est sale.Au cours du processus de tannage, lecuir a été imprégné de suffisammentd'huile pour ne plus en avoir besoin pendant toute sa durée de vie. Toute application d'huile sur la surface finiedu cuir risque donc de causer plus de tort que de bien. Ne jamais utilliser de vernis ou de cire pour meubles sur lecuir.

4PRÉVENTION DE LA CORROSION & NETTOYAGE
8DES QUESTIONS?
SE050E1-FU Nettoyer les vitres Pour nettoyer les vitres de la voiture, vous pouvez utiliser le même produitque pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pasendommager les fils du système de dégivrage. SE060A1-FU Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
SE050D1-FU Nettoyer les ceintures de sécurité Pour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avecun savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produitscolorants ou blanchissant ou de sub- stances abrasives sur les sangles, car ces produits pourraient affaiblir larésistance du tissu. Au cours du nettoyage, inspecter les ceintures et rechercher toute trace dedommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire.

5

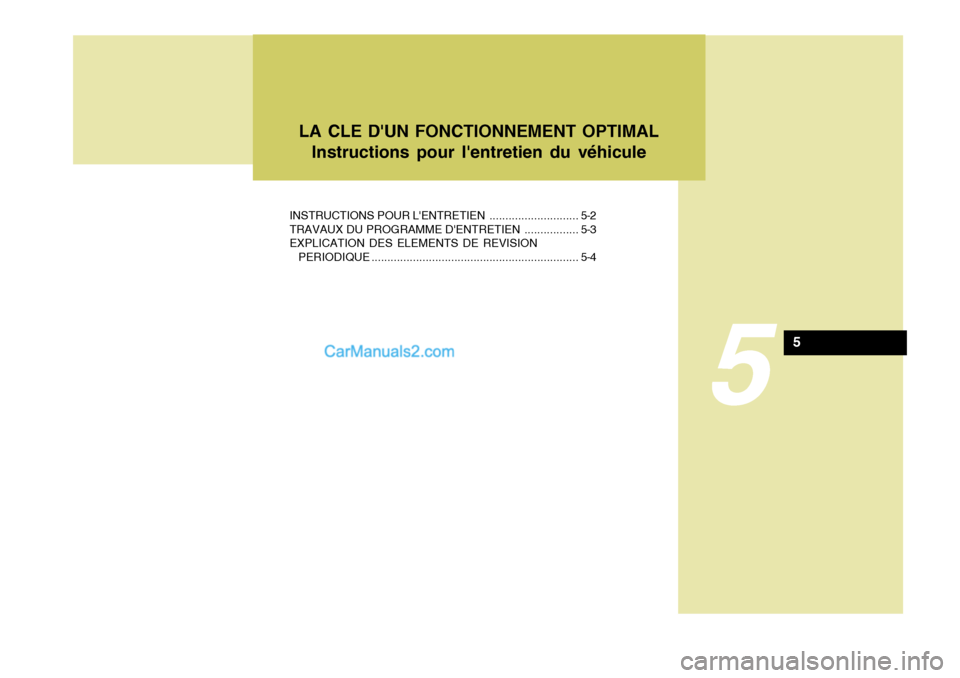

LA CLE D'UN FONCTIONNEMENT OPTIMALInstructions pour l'entretien du véhicule
5
INSTRUCTIONS POUR L'ENTRETIEN ............................ 5-2
TRAVAUX DU PROGRAMME D'ENTRETIEN ................. 5-3
EXPLICATION DES ELEMENTS DE REVISION
PERIODIQUE ................................................................. 5-4

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C1-BU Procédures planifiées spécifiées Il s'agit des procédures comme les
inspections, les réglages et les changements énumérés dans lestableaux de maintenance à partir de la page 5-4. Ces procédures doivent être exécutées aux intervalles indiquésdans le planning de maintenance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé deles faire exécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaireHyundai, ces procédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser despièces Hyundai d'origine pour touteréparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez
effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-5.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN
ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulezprendre le temps de le faire, vous pouvez inspecter et entretenir vous- même un certain nombre d'éléments.Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même,consultez la section 6.
ZF020F1-GU Quelques conseils Après avoir fait effectué l'entretien de
votre Hyundai, conservez une copie des travaux effectués dans la boîte àgants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ontété dûment effectuées.
Ce point est particulièrement impor-
tant lorsque l'entretien n'est pas effectué par un distributeur Hyundai agréé. ZF030A1-FU La voiture doit être inspectée chaque
fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4
!
EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE
6ZF060M1-AU o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords. VERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables.
6ZF060D2-AU
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
F060F01HP-AUT
o TUYAUX DE VENTILATION DU CARTER DE VILEBREQUIN
Examiner la surface des flexibles afin
de repérer toute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ouun organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrageet l'herméticité de tous les colliers et les accouplements.
Remplacer immédiatement tout flex-
ible présentant des signes dedétérioration ou de dommages.
6ZF060E1-AUo Courroie de distribution Vérifier l'état général de toutes les pièces relatives à la courroie de dis- tribution et voir s'il n'y a pas dedéforma-tions. Remplacer immédiatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans leprogramme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060H1-AU
o Filtre à air L'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU
o Bougies d'allumage
(Pour Moteur Essence)
Veiller à poser des bougies du bon indice thermique. 6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement tels que le radiateur, le vase d'expansion,les flexibles et les raccords. Remplacer toute pièce endommagée.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
F070E05A-AUT
o Liquide de la boîte-pont
automatique
Le niveau de liquide doit se trouver
dans la plage "HOT" de la jauge d'huile une fois que le moteur et la boîte-pont sont à la température deservice normale. Vérifiez le niveau de liquide de la boîte-pont automatique lorsque le moteur tourne, que la boîte-pont est au point mort et que le frein de parking est serré correctement. Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origine Hyundai ou d'autres marques autorisées par Hyundai Motor Co.,lors de l'appoint ou du renouvellement du liquide.
6ZF070F1-AU
o Conduites de frein flexibles et rlgides
Vérifier visuellement l'état général et
chercher les éraflures, les fissures, les détériorations, les dommages etles fuites. Remplacer immédiatement toute pièce endommagée. F070G02A-AUT
o Liquide de freins Vérifier le niveau de liquide de freins
dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux duréservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4.
6ZF070D1-AU
o Huile d'ensemble boîte-pont manuel
Vérifier l'huile d'ensemble boîte-pont
manuel selon les indications du programme de maintenance.
REMARQUE: Si le niveau d'huile est bas,
chercher les fuites avant de faire l'appoint. Ne pas trop remplir.
6ZF070C1-AU
o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de main-tenance.
F070H01CM-AUT o Frein de stationnement Vérifiez le système du frein de
stationnement, y compris le levier du frein de stationnement (ou la pédaledu frein de stationnement) et les câbles. Reportez-vous au manuel d’atelier pour ce qui est desprocédures de service détaillées.
6ZF070J1-AU
o Plaquettes, étriers et disques de frein
Vérifier le degré d'usure des
plaquettes, le voile et l'usure des disques ainsi que l'herméticité des étriers.
