2006 BMW MOTORRAD K 1200 R Manual de instrucciones (in Spanish)

Manejo
Cerradura de contacto y del
manillar . . . . . . . . . . . . . . . . . . . . . . . 40
Bloqueo electrónico de arranque
EWS .......................... 41
Intermitentes de advertencia . . . 42
Cuentakilómetros . . . . . . . . . . . . . 43
Reloj . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Control de presión de
neumáticos RDC
EO
............ 46
Ordenador de a bordo
EO
....... 47
Interruptor de parada de
emergencia . . . . . . . . . . . . . . . . . . . 50
Calefacción de puños
EO
....... 51
Embrague . . . . . . . . . . . . . . . . . . . . . 52
Freno . . . . . . . . . . . . . . . . . . . . . . . . . 52
Luces . . . . . . . . . . . . . . . . . . . . . . . . . 53 Faro . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Intermitentes . . . . . . . . . . . . . . . . . . 54
Asiento . . . . . . . . . . . . . . . . . . . . . . . 55
Soporte para casco . . . . . . . . . . . . 57
Cuerdas para equipaje . . . . . . . . . 58
Retrovisores . . . . . . . . . . . . . . . . . . 59
Pretensado de los muelles . . . . . 59
Amortiguadores . . . . . . . . . . . . . . . 60
Sistema electrónico del tren de
rodaje ESA
EO
................. 62
Neumáticos . . . . . . . . . . . . . . . . . . . 63
439zManejo

Cerradura de contacto
y del manillarLlave de contactoCon el vehículo recibe una lla-
ve principal y una de reserva.
En caso de perder la llave,
consultar las indicaciones re-
ferentes al bloqueo electróni-
co de arranque EWS ( 41).La cerradura de contac-
to y del manillar, la tapa
del depósito de combustible
y la cerradura del asiento se
accionan con la misma llave.
Como opción pueden abrirse
y cerrarse también las male-
tas disponibles como acce-
sorio opcional con la misma
llave.
Conectar el encendidoGirar la llave a la posición 1.
Luces de posición y todos
los circuitos de función co-
nectados.
Se puede arrancar el motor.
Se realiza el pre-ride check.
( 70)
con EO BMW Motorrad
Integral ABS: Girar la llave a la posición 1.
Adicionalmente a los pun-
tos mencionados anterior-
mente, se lleva a cabo el autodiagnóstico del ABS.
( 70)
Desconectar el
encendidoGirar la llave a la posición
2.
Luces desconectadas.
Cerradura del manillar sin
seguro.
La llave puede retirarse.
Posibilidad de utilización
de equipos adicionales con
limitación temporal.
Se puede cargar la bate-
ría mediante la toma de
corriente de a bordo.
440zManejo

Asegurar la cerradura del
manillar
Si la motocicleta está
apoyada sobre el caba-
llete lateral, dependerá del
tipo de suelo que el manillar
pueda moverse mejor hacia la
izquierda o hacia la derecha.
Sin embargo, sobre un suelo
llano, la motocicleta está más
estable con el manillar girado
hacia la izquierda en lugar de
hacia la derecha.
Sobre un suelo llano, girar el
manillar siempre a la izquierda para bloquear la cerradura del
manillar.
Mover el manillar hacia la iz-
quierda o hacia la derecha.
Girar la llave a la posición 3
y al mismo tiempo mover un
poco el manillar.
Encendido, luces y todos
los circuitos de función des-
conectados.
Cerradura del manillar ase-
gurada.
La llave puede retirarse.
Bloqueo electrónico
de arranque EWSSeguridad antirroboEl bloqueo electrónico de
arranque incrementa la se-
guridad antirrobo de su moto-
cicleta BMW sin necesidad de
realizar ajustes o activar fun-
ción alguna. Gracias a este
seguro, solo es posible arran-
car el motor con las llaves que forman parte del vehí-
culo. También puede solicitar
a su Concesionario BMW Mo-
torrad que bloquee llaves in-
dividuales si, p. ej., ha extra-
viado una llave. Tras la anu-
lación de la llave, ya no será
posible arrancar el motor.
Sistema electrónico en la
llaveEn las llaves se ha integrado
un módulo electrónico. Me-
diante una antena anular si-
tuada en la cerradura de con-
tacto, el sistema electrónico
de la motocicleta intercambia
con el sistema electrónico de
la llave señales específicas de
cada vehículo, modificándolas
continuamente. La unidad de
mando del sistema electróni-
co del motor no habilitará el
arranque hasta que la llave se
reconozca como "autorizada".
441zManejo

Si en la llave de contacto
utilizada para el arranque
hay sujeta una llave de re-
puesto, el sistema electrónico
puede "confundirse" y no ha-
bilitará el arranque motor. En
la pantalla multifunción apare-
ce la indicación
EWS
(bloqueo
electrónico de arranque).
La llave de reserva debe
guardarse siempre separada
de la llave de contacto.
Llave de reserva y llave
adicionalPara adquirir llaves de reser-
va o adicionales es necesario
acudir a un Concesionario
BMW Motorrad. El Concesio-
nario está obligado a compro-
bar la legitimación, ya que las
llaves forman parte de un sis-
tema de seguridad. Si desea
anular una llave extraviada,
deberá llevar al Concesionario
todas las demás llaves per- tenecientes a la motocicle-
ta. Una llave bloqueada se
puede desbloquear de nuevo
más adelante.
Intermitentes de
advertenciaConectar los
intermitentes de
advertenciaConectar el encendido.
Accionar al mismo tiempo
las teclas del intermitente
izquierdo
1y del intermiten-
te derecho 2. Los intermitentes de ad-
vertencia descargan la
batería. Conectar los inter-
mitentes de advertencia sólo
durante un tiempo limitado.
Si se acciona una tecla
de intermitente con el
encendido conectado, la fun-
ción del intermitente sustituye
la función de los intermitentes
de advertencia mientras se
accione la tecla. Cuando ya
no se acciona la tecla del in-
termitente, vuelve a activarse
la función de los intermitentes
de advertencia.
Intermitentes de advertencia
conectados.
Parpadean los testigos de
control de los intermitentes
izquierdo y derecho.
Desconectar el encendido.
Los intermitentes de adver-
tencia permanecen conec-
tados.
442zManejo

Los testigos de control de
los intermitentes izquierdo y
derecho se apagan.Desconectar los
intermitentes de
advertenciaAccionar el interruptor de
desconexión de los intermi-
tentes1.
Intermitentes de advertencia
desconectados.
CuentakilómetrosManejo del
cuentakilómetrosEn aquellos vehículos sin or-
denador de a bordo y sin
RDC, el manejo del cuenta-
kilómetros descrito a conti-
nuación puede tener lugar en
alternancia con la tecla IN-
FO 1.Seleccionar el indicadorConectar el encendido. Tras conectar el encen-
dido se muestra siempre
en la pantalla multifunción la
última indicación del cuen-
takilómetros antes de haber
desconectado el encendido.
Accionar la tecla 1una vez
brevemente.
443zManejo

En la pantalla del cuentaki-
lómetros van apareciendo,
partiendo del valor actual, su-
cesivamente los siguientes
valores:Kilometraje total
Kilometraje diario 1 (Trip I)
Kilometraje diario 2 (Trip II)Poner a cero el
cuentakilómetros parcialConectar el encendido.
Seleccionar el cuentakiló-
metros parcial que se de-
see. Mantener pulsada la tecla
1
hasta que cambie la indica-
ción.
El cuentakilómetros parcial
se pone a cero.
Autonomía restanteLa autonomía 1indica qué
distancia se puede recorrer
con el combustible restante.
En los vehículos sin ordena-
dor de a bordo solo se mues-
tra tras alcanzar el nivel de
reserva de combustible. El
cálculo se efectúa con ayuda
del consumo medio y el nivel
de combustible.
El repostaje solo se registra
cuando la cantidad de com-
bustible supera varios litros.
444zManejo

La autonomía restan-
te calculada es un va-
lor aproximado. Por tal mo-
tivo, BMW Motorrad reco-
mienda no agotar la autono-
mía indicada hasta el último
kilómetro.
RelojAjustar el reloj
Ajustar la hora durante la
marcha puede provocar
accidentes.
Ajustar la hora únicamente
con la motocicleta parada.
Conectar el encendido. Pulsar la tecla INFO
1hasta
que se muestre el kilome-
traje total. con EO Ordenador de a
bordo:
Pulsar la tecla INFO 1hasta
que se muestre el reloj.

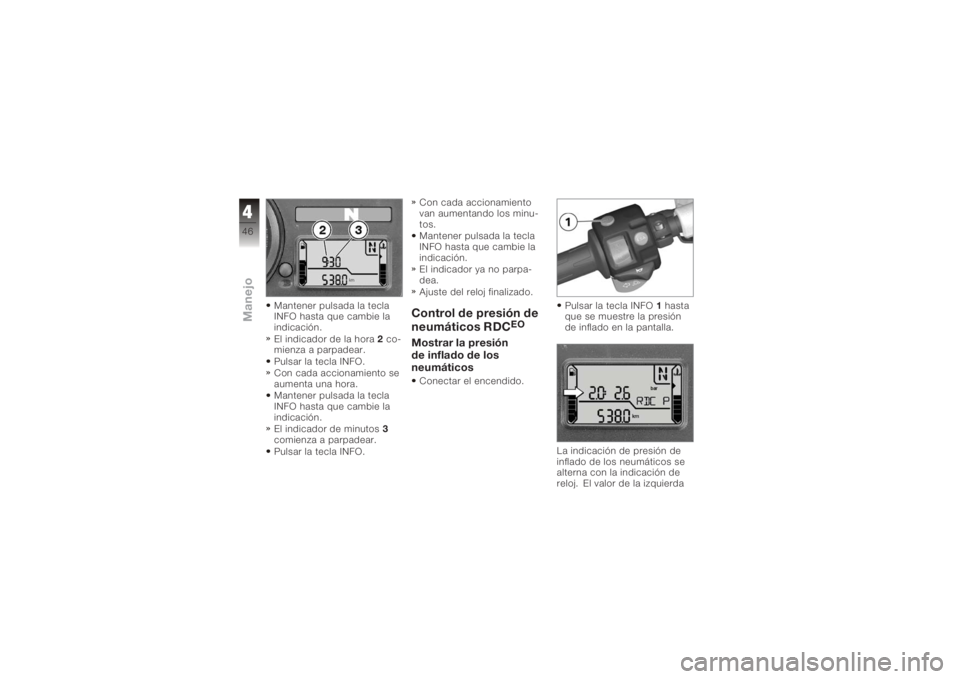

445zManejo

Mantener pulsada la tecla
INFO hasta que cambie la
indicación.
El indicador de la hora2co-
mienza a parpadear.
Pulsar la tecla INFO.
Con cada accionamiento se
aumenta una hora.
Mantener pulsada la tecla
INFO hasta que cambie la
indicación.
El indicador de minutos 3
comienza a parpadear.
Pulsar la tecla INFO. Con cada accionamiento
van aumentando los minu-
tos.
Mantener pulsada la tecla
INFO hasta que cambie la
indicación.
El indicador ya no parpa-
dea.
Ajuste del reloj finalizado.
Control de presión de
neumáticos RDC
EO
Mostrar la presión
de inflado de los
neumáticosConectar el encendido.
Pulsar la tecla INFO
1hasta
que se muestre la presión
de inflado en la pantalla.
La indicación de presión de
inflado de los neumáticos se
alterna con la indicación de
reloj. El valor de la izquierda
446zManejo
