2006 Alfa Romeo 159 Notice d'entretien (in French)

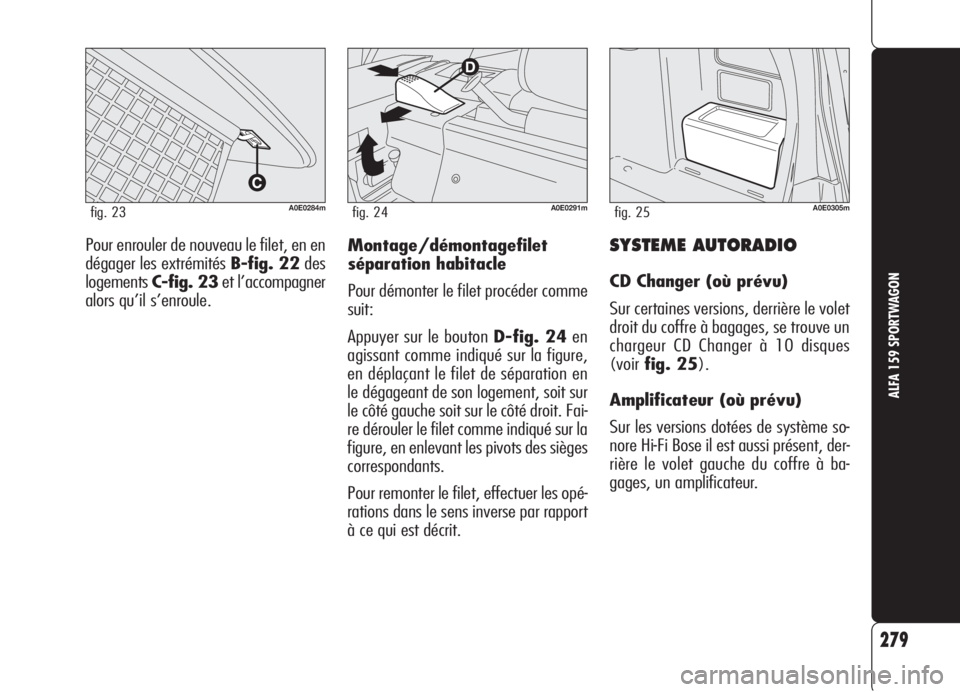

SYSTEME AUTORADIO
CD Changer (où prévu)
Sur certaines versions, derrière le volet
droit du coffre à bagages, se trouve un
chargeur CD Changer à 10 disques
(voirfig. 25).
Amplificateur (où prévu)
Sur les versions dotées de système so-
nore Hi-Fi Bose il est aussi présent, der-
rière le volet gauche du coffre à ba-
gages, un amplificateur.
279
ALFA 159 SPORTWAGON
Pour enrouler de nouveau le filet, en en
dégager les extrémités B-fig. 22des
logementsC-fig. 23et l’accompagner
alors qu’il s’enroule.
A0E0291mfig. 24A0E0284mfig. 23A0E0305mfig. 25
Montage/démontagefilet
séparation habitacle
Pour démonter le filet procéder comme
suit:
Appuyer sur le bouton D-fig. 24en
agissant comme indiqué sur la figure,
en déplaçant le filet de séparation en
le dégageant de son logement, soit sur
le côté gauche soit sur le côté droit. Fai-
re dérouler le filet comme indiqué sur la
figure, en enlevant les pivots des sièges
correspondants.
Pour remonter le filet, effectuer les opé-
rations dans le sens inverse par rapport
à ce qui est décrit.

280
ALFA 159 SPORTWAGON
A0E0286mfig. 27

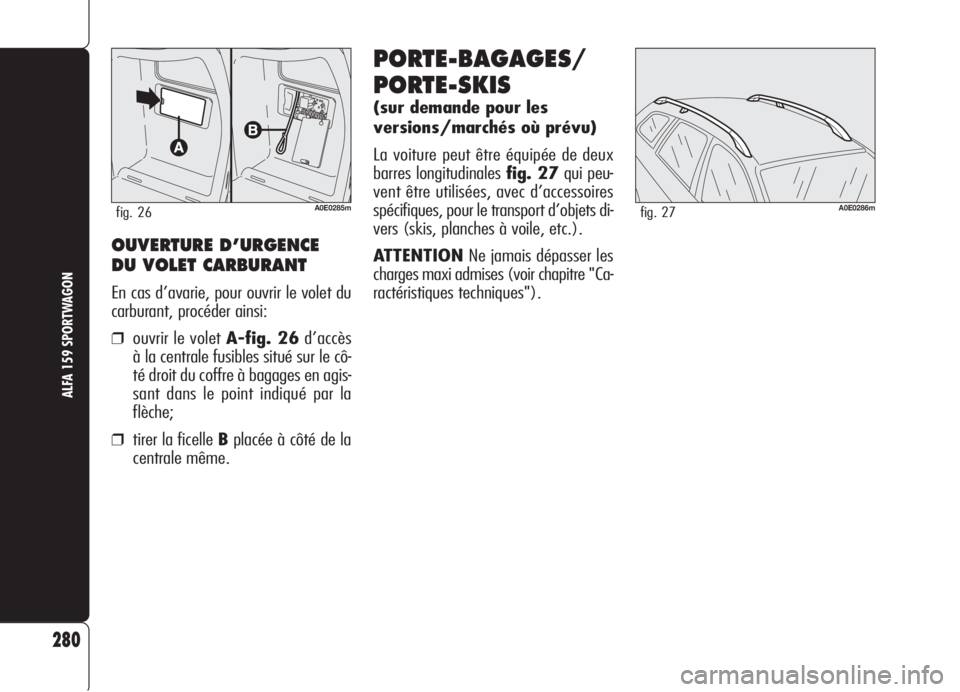

PORTE-BAGAGES/
PORTE-SKIS
(sur demande pour les
versions/marchés où prévu)
La voiture peut être équipée de deux
barres longitudinales fig. 27qui peu-
vent être utilisées, avec d’accessoires
spécifiques, pour le transport d’objets di-
vers (skis, planches à voile, etc.).
ATTENTIONNe jamais dépasser les
charges maxi admises (voir chapitre "Ca-
ractéristiques techniques").
OUVERTURE D’URGENCE
DU VOLET CARBURANT
En cas d’avarie, pour ouvrir le volet du
carburant, procéder ainsi:
❒ouvrir le volet A-fig. 26d’accès
à la centrale fusibles situé sur le cô-
té droit du coffre à bagages en agis-
sant dans le point indiqué par la
flèche;
❒tirer la ficelle Bplacée à côté de la
centrale même.
A0E0285mfig. 26

281
ALFA 159 SPORTWAGON
Il est possible d’effectuer un montage
mixte des sièges traditionnels et "Iso-
fix Universels". Il faut se rappeler que,
en cas de sièges enfant Isofix Universel,
ne peuvent être utilisés que tous ceux
homologués, indiquant l’inscription ECE
R44/03 "Isofix Universel".

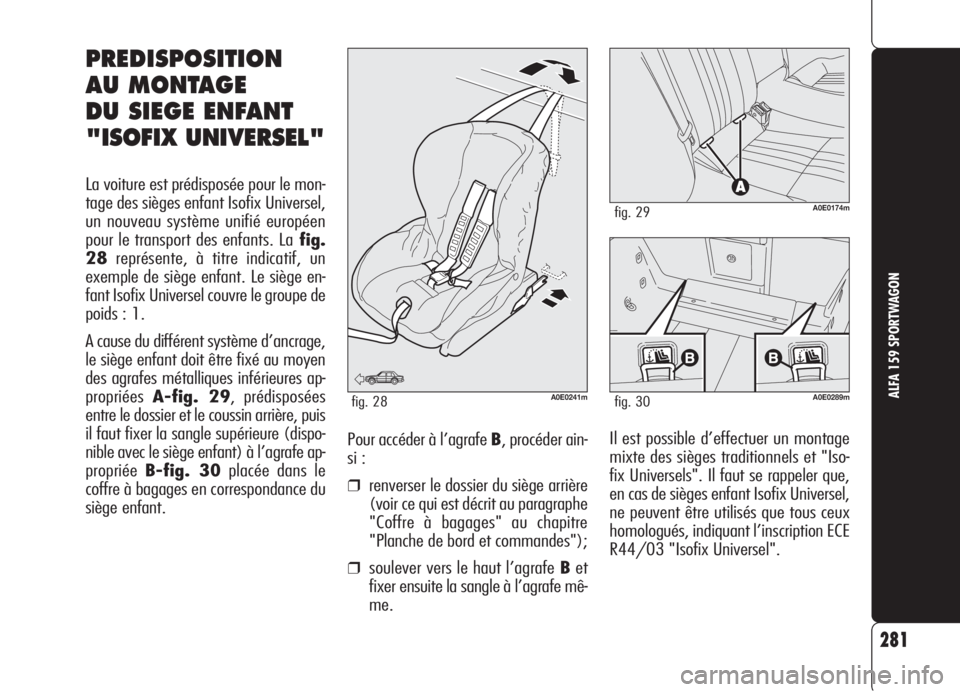

PREDISPOSITION
AU MONTAGE
DU SIEGE ENFANT
"ISOFIX UNIVERSEL"
La voiture est prédisposée pour le mon-
tage des sièges enfant Isofix Universel,
un nouveau système unifié européen
pour le transport des enfants. Lafig.
28représente, à titre indicatif, un
exemple de siège enfant. Le siège en-
fant Isofix Universel couvre le groupe de
poids : 1.
A cause du différent système d’ancrage,
le siège enfant doit être fixé au moyen
des agrafes métalliques inférieures ap-
propriéesA-fig. 29, prédisposées
entre le dossier et le coussin arrière, puis
il faut fixer la sangle supérieure (dispo-
nible avec le siège enfant) à l’agrafe ap-
propriéeB-fig. 30placée dans le
coffre à bagages en correspondance du
siège enfant.Pour accéder à l’agrafe B, procéder ain-
si :
❒renverser le dossier du siège arrière
(voir ce qui est décrit au paragraphe
"Coffre à bagages" au chapitre
"Planche de bord et commandes");
❒soulever vers le haut l’agrafe Bet
fixer ensuite la sangle à l’agrafe mê-
me.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m

❒extraire le groupe porte-ampoules en
agissant sur les languettes de rete-
nueB-fig. 32;
282
ALFA 159 SPORTWAGON

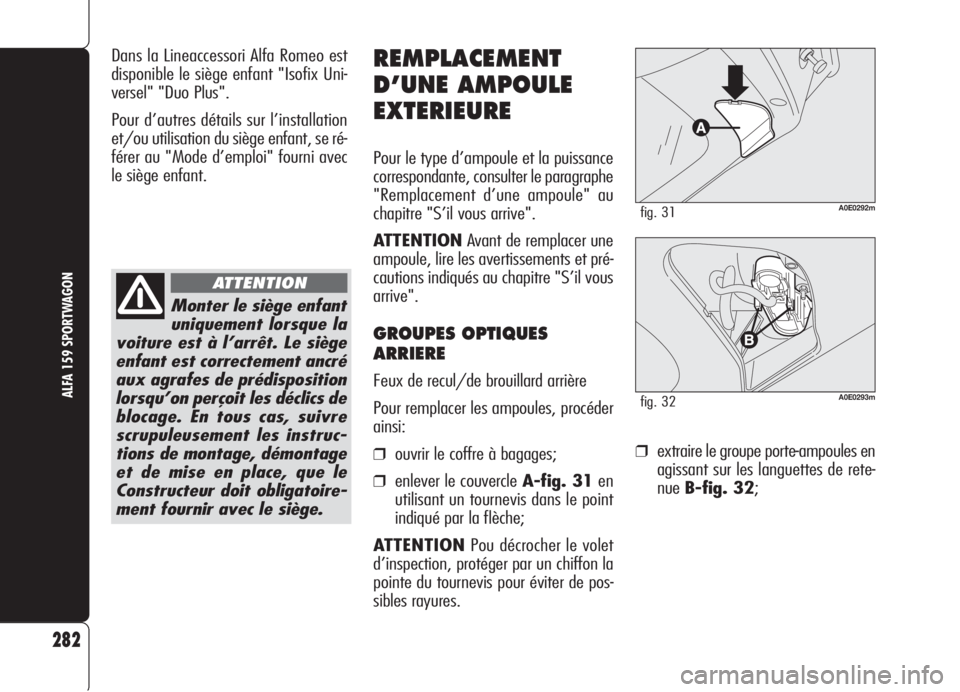

REMPLACEMENT
D’UNE AMPOULE
EXTERIEURE
Pour le type d’ampoule et la puissance
correspondante, consulter le paragraphe
"Remplacement d’une ampoule" au
chapitre "S’il vous arrive".
ATTENTIONAvant de remplacer une
ampoule, lire les avertissements et pré-
cautions indiqués au chapitre "S’il vous
arrive".
GROUPES OPTIQUES
ARRIERE
Feux de recul/de brouillard arrière
Pour remplacer les ampoules, procéder
ainsi:
❒ouvrir le coffre à bagages;
❒enlever le couvercle A-fig. 31en
utilisant un tournevis dans le point
indiqué par la flèche;
ATTENTIONPou décrocher le volet
d’inspection, protéger par un chiffon la
pointe du tournevis pour éviter de pos-
sibles rayures.
Monter le siège enfant
uniquement lorsque la
voiture est à l’arrêt. Le siège
enfant est correctement ancré
aux agrafes de prédisposition
lorsqu’on perçoit les déclics de
blocage. En tous cas, suivre
scrupuleusement les instruc-
tions de montage, démontage
et de mise en place, que le
Constructeur doit obligatoire-
ment fournir avec le siège.
ATTENTION
Dans la Lineaccessori Alfa Romeo est
disponible le siège enfant "Isofix Uni-
versel" "Duo Plus".
Pour d’autres détails sur l’installation
et/ou utilisation du siège enfant, se ré-
férer au "Mode d’emploi" fourni avec
le siège enfant.
A0E0292mfig. 31
A0E0293mfig. 32

283
ALFA 159 SPORTWAGON

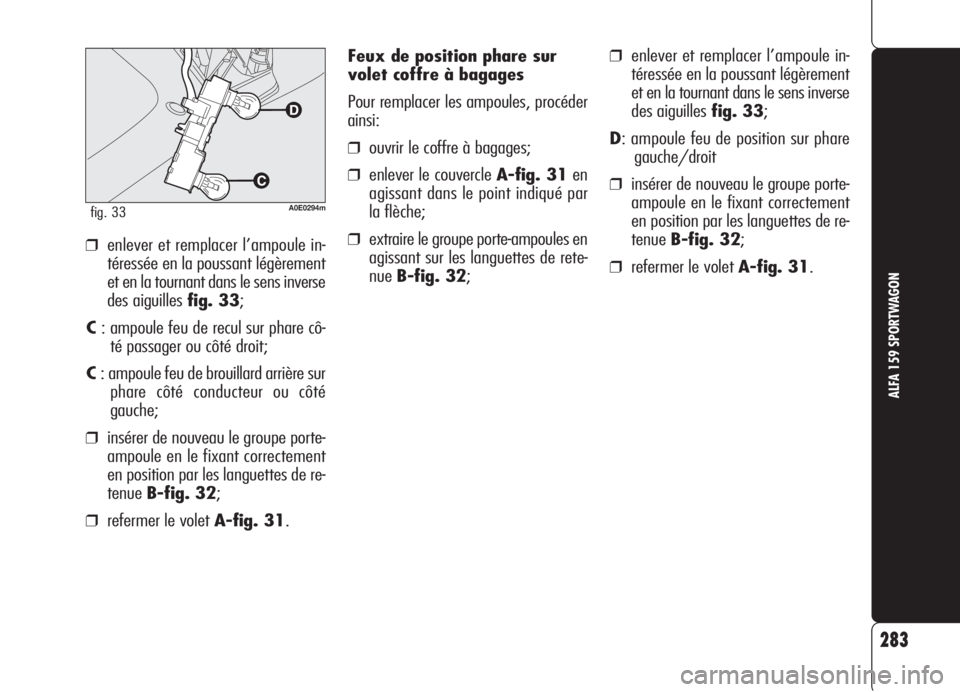

Feux de position phare sur
volet coffre à bagages
Pour remplacer les ampoules, procéder
ainsi:
❒ouvrir le coffre à bagages;
❒enlever le couvercle A-fig. 31en
agissant dans le point indiqué par
la flèche;
❒extraire le groupe porte-ampoules en
agissant sur les languettes de rete-
nueB-fig. 32;❒enlever et remplacer l’ampoule in-
téressée en la poussant légèrement
et en la tournant dans le sens inverse
des aiguilles fig. 33;
C: ampoule feu de recul sur phare cô-
té passager ou côté droit;
C: ampoule feu de brouillard arrière sur
phare côté conducteur ou côté
gauche;
❒insérer de nouveau le groupe porte-
ampoule en le fixant correctement
en position par les languettes de re-
tenueB-fig. 32;
❒refermer le volet A-fig. 31.
A0E0294mfig. 33
❒enlever et remplacer l’ampoule in-
téressée en la poussant légèrement
et en la tournant dans le sens inverse
des aiguilles fig. 33;
D: ampoule feu de position sur phare
gauche/droit
❒insérer de nouveau le groupe porte-
ampoule en le fixant correctement
en position par les languettes de re-
tenueB-fig. 32;
❒refermer le volet A-fig. 31.

284
ALFA 159 SPORTWAGON

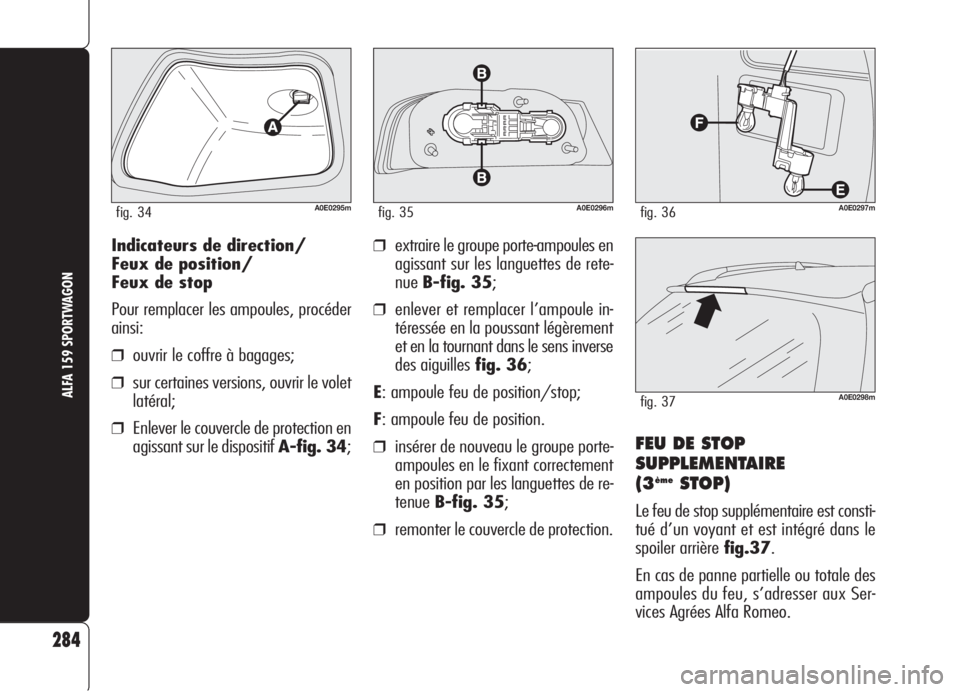

Indicateurs de direction/
Feux de position/
Feux de stop
Pour remplacer les ampoules, procéder
ainsi:
❒ouvrir le coffre à bagages;
❒sur certaines versions, ouvrir le volet
latéral;
❒Enlever le couvercle de protection en
agissant sur le dispositif A-fig. 34;
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒extraire le groupe porte-ampoules en
agissant sur les languettes de rete-
nueB-fig. 35;
❒enlever et remplacer l’ampoule in-
téressée en la poussant légèrement
et en la tournant dans le sens inverse
des aiguilles fig. 36;
E: ampoule feu de position/stop;
F: ampoule feu de position.
❒insérer de nouveau le groupe porte-
ampoules en le fixant correctement
en position par les languettes de re-
tenueB-fig. 35;
❒remonter le couvercle de protection.
A0E0295mfig. 34
FEU DE STOP
SUPPLEMENTAIRE
(3
èmeSTOP)
Le feu de stop supplémentaire est consti-
tué d’un voyant et est intégré dans le
spoiler arrière fig.37.
En cas de panne partielle ou totale des
ampoules du feu, s’adresser aux Ser-
vices Agrées Alfa Romeo.

285
ALFA 159 SPORTWAGON

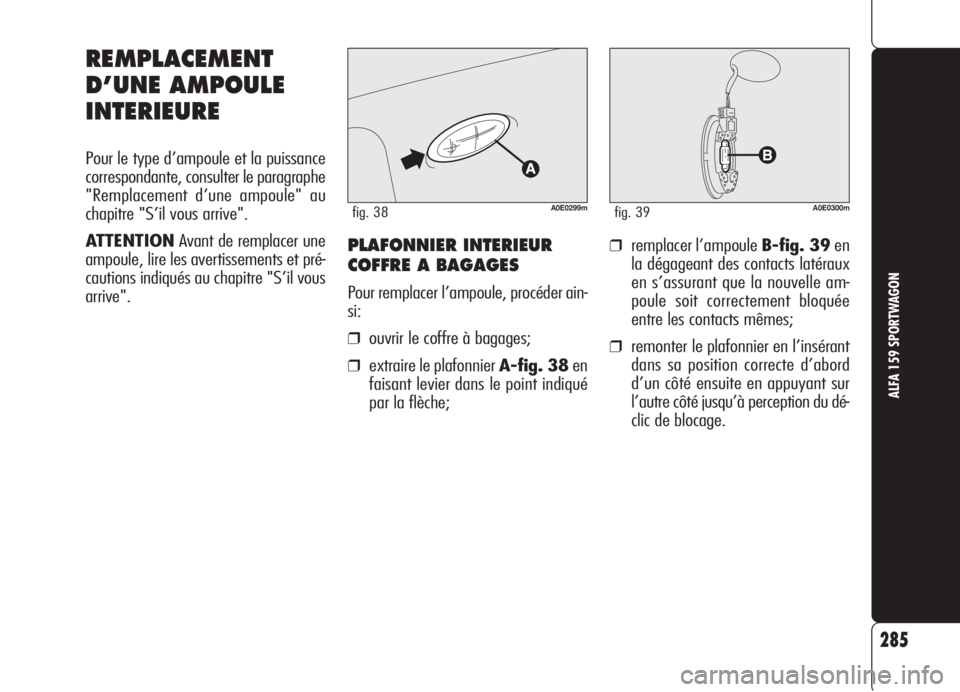

PLAFONNIER INTERIEUR
COFFRE A BAGAGES
Pour remplacer l’ampoule, procéder ain-
si:
❒ouvrir le coffre à bagages;
❒extraire le plafonnier A-fig. 38en
faisant levier dans le point indiqué
par la flèche;
❒remplacer l’ampoule B-fig. 39en
la dégageant des contacts latéraux
en s’assurant que la nouvelle am-
poule soit correctement bloquée
entre les contacts mêmes;
❒remonter le plafonnier en l’insérant
dans sa position correcte d’abord
d’un côté ensuite en appuyant sur
l’autre côté jusqu’à perception du dé-
clic de blocage.
REMPLACEMENT
D’UNE AMPOULE
INTERIEURE
Pour le type d’ampoule et la puissance
correspondante, consulter le paragraphe
"Remplacement d’une ampoule" au
chapitre "S’il vous arrive".
ATTENTIONAvant de remplacer une
ampoule, lire les avertissements et pré-
cautions indiqués au chapitre "S’il vous
arrive".
A0E0299mfig. 38A0E0300mfig. 39

❒remplacer l’ampoule B-fig. 41en
la dégageant des contacts latéraux
en s’assurant que la nouvelle am-
poule soit correctement bloquée
entre les contacts mêmes;
❒remonter le plafonnier en l’insérant
dans sa position correcte d’abord
d’un côté ensuite en appuyant sur
l’autre côté jusqu’à perception du dé-
clic de blocage.

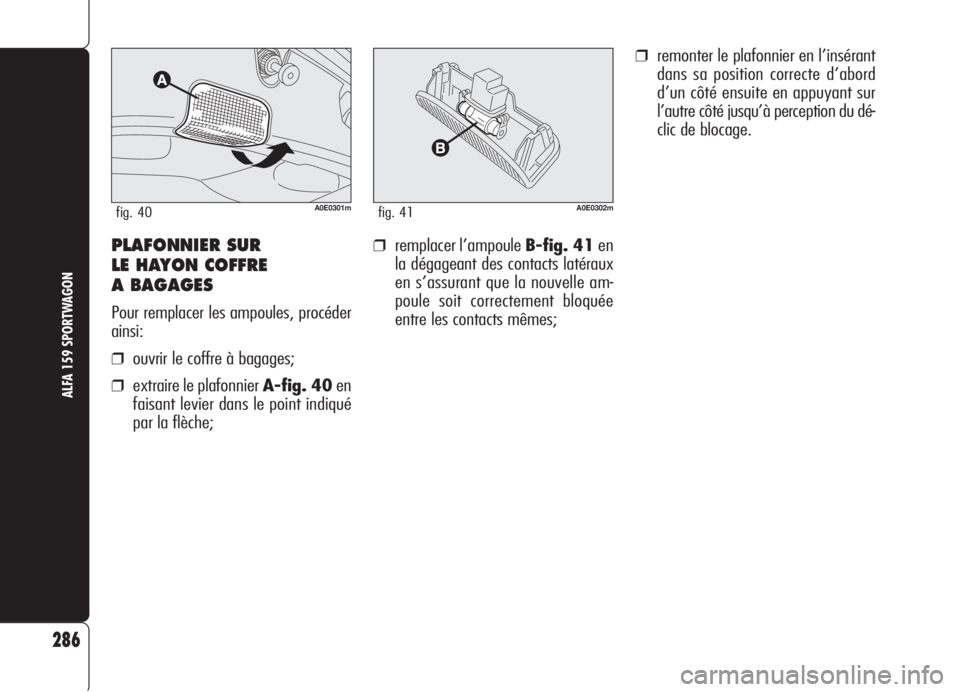

PLAFONNIER SUR
LE HAYON COFFRE
A BAGAGES
Pour remplacer les ampoules, procéder
ainsi:
❒ouvrir le coffre à bagages;
❒extraire le plafonnier A-fig. 40en
faisant levier dans le point indiqué
par la flèche;
286
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41
