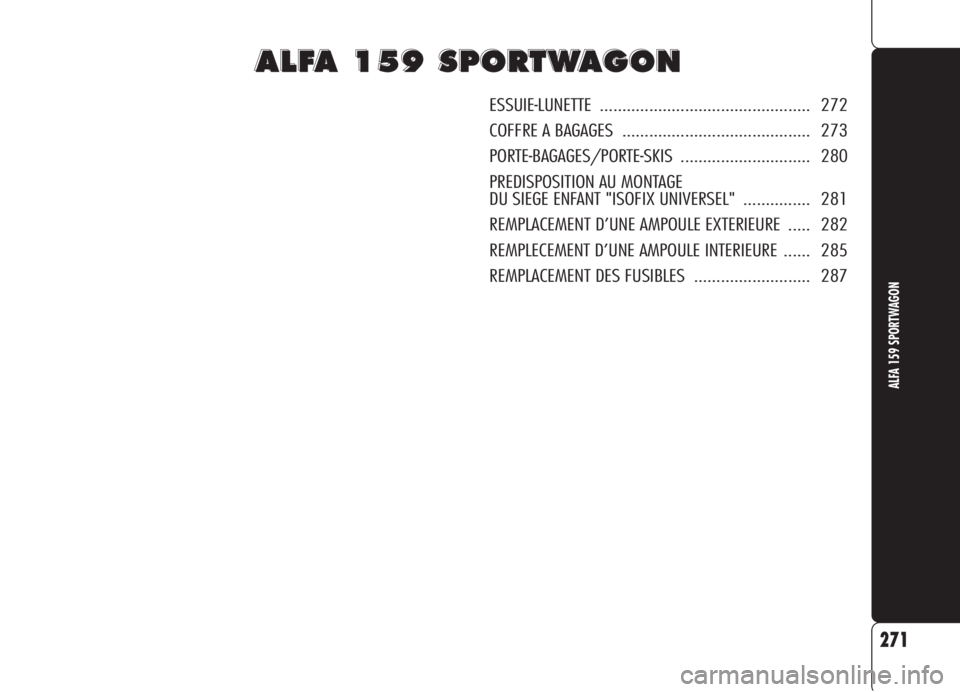

ESSUIE-LUNETTE ............................................... 272
COFFRE A BAGAGES .......................................... 273
PORTE-BAGAGES/PORTE-SKIS ............................. 280
PREDISPOSITION AU MONTAGE
DU SIEGE ENFANT "ISOFIX UNIVERSEL" ............... 281
REMPLACEMENT D’UNE AMPOULE EXTERIEURE ..... 282
REMPLECEMENT D’UNE AMPOULE INTERIEURE ...... 285
REMPLACEMENT DES FUSIBLES .......................... 287
271
ALFA 159 SPORTWAGON

❒placer le nouveau bras correctement,
visser à fond l’écrou Bet baisser en-
suite le couvercle A.
GICLEUR
Si le jet ne sort pas, vérifier d’abord que
le liquide soit présent dans la cuvette du
lave-vitre/lave-lunette (voir paragraphe
"Vérification des niveaux" au chapitre
"Entretien de la voiture").
Contrôler ensuite que les trous A-
fig. 3 présents sur le gicleur ne sont
pas bouchés, et les dégager éventuel-
lement en utilisant une épingle.

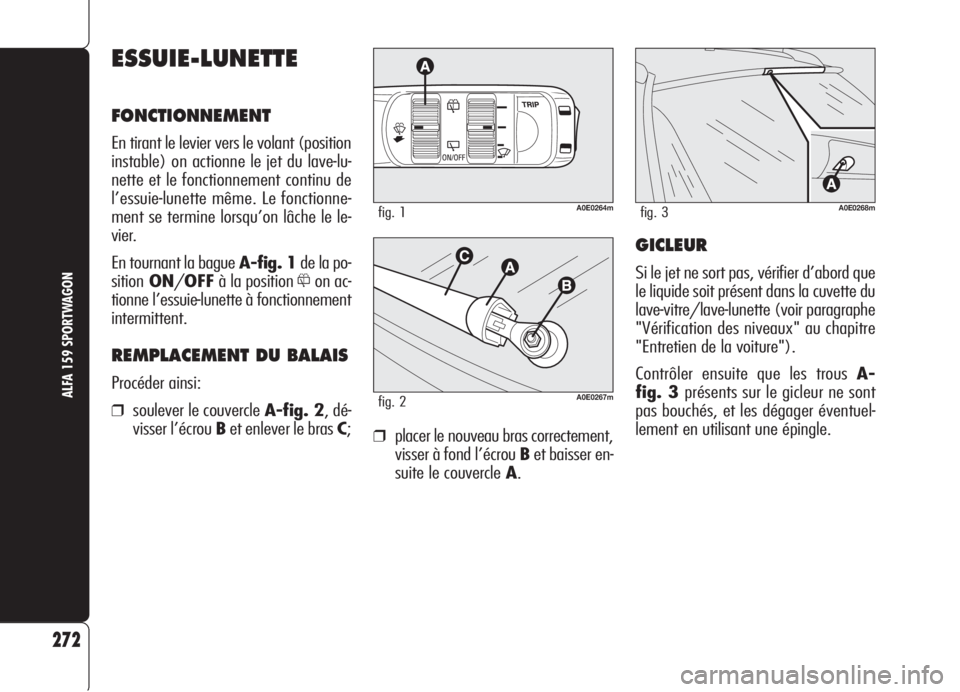

ESSUIE-LUNETTE
FONCTIONNEMENT
En tirant le levier vers le volant (position
instable) on actionne le jet du lave-lu-
nette et le fonctionnement continu de
l’essuie-lunette même. Le fonctionne-
ment se termine lorsqu’on lâche le le-
vier.
En tournant la bague A-fig. 1de la po-
sitionON/OFFà la position
&on ac-
tionne l’essuie-lunette à fonctionnement
intermittent.
REMPLACEMENT DU BALAIS
Procéder ainsi:
❒soulever le couvercle A-fig. 2, dé-
visser l’écrou Bet enlever le bras C;
272
ALFA 159 SPORTWAGON
A0E0264mfig. 1
A0E0267mfig. 2
A0E0268mfig. 3

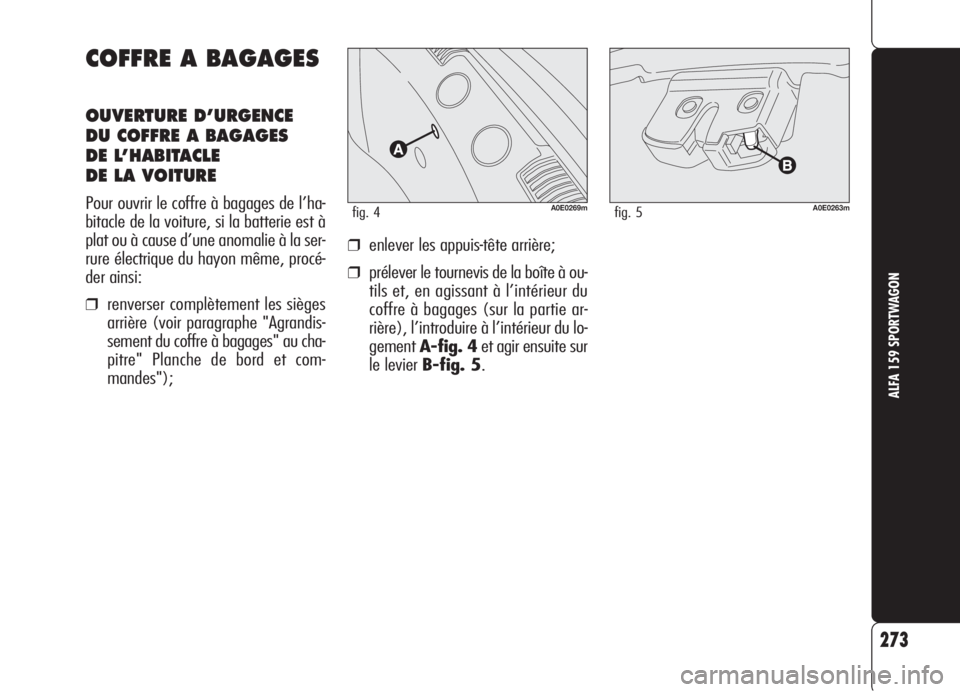

COFFRE A BAGAGES
OUVERTURE D’URGENCE
DU COFFRE A BAGAGES
DE L’HABITACLE
DE LA VOITURE
Pour ouvrir le coffre à bagages de l’ha-
bitacle de la voiture, si la batterie est à
plat ou à cause d’une anomalie à la ser-
rure électrique du hayon même, procé-
der ainsi:
❒renverser complètement les sièges
arrière (voir paragraphe "Agrandis-
sement du coffre à bagages" au cha-
pitre" Planche de bord et com-
mandes");
273
ALFA 159 SPORTWAGON
A0E0269mfig. 4A0E0263mfig. 5
❒enlever les appuis-tête arrière;
❒prélever le tournevis de la boîte à ou-
tils et, en agissant à l’intérieur du
coffre à bagages (sur la partie ar-
rière), l’introduire à l’intérieur du lo-
gementA-fig. 4et agir ensuite sur
le levier B-fig. 5.

BOITES A GANTS
fig. 8 – 9
Sur les côtés du coffre à bagages se trou-
vent deux boîtes à gants fermées par un
couvercle.
Pour ouvrir le couvercle, appuyer sur le
boutonAet le tourner vers le bas.
274
ALFA 159 SPORTWAGONSi, en voyageant dans
des zones où le ravi-
taillement en carburant est diffi-
cile, vous voulez transporter l’es-
sence dans un jerry-can de réser-
ve, il faut le faire dans le respect
des dispositions législatives, en
utilisant uniquement un jerry-can
homologué, et fixé de façon adé-
quate aux anneaux d’ancrage du
chargement. Même ainsi, toute-
fois, on augmente le risque d’in-
cendie en cas d’accident.
ATTENTION
Des bagages lourds non
ancrés, en cas d’accident,
pourraient provoquer de graves
dommages aux passagers.
ATTENTION
A0E0273mfig. 8
A0E0272mfig. 9
A0E0270mfig. 6A0E0271mfig. 7

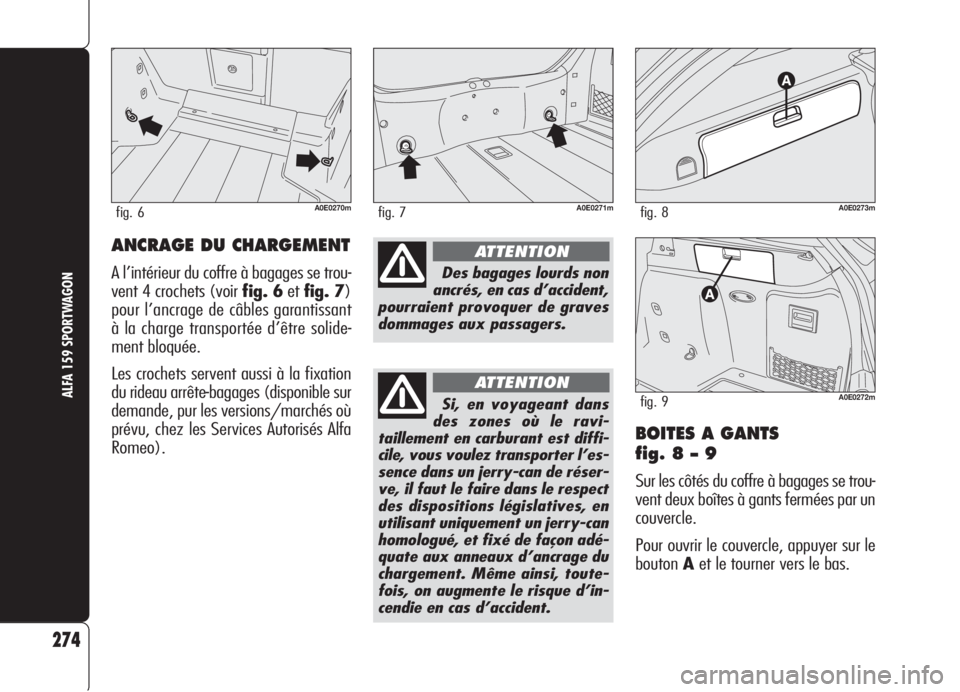

ANCRAGE DU CHARGEMENT
A l’intérieur du coffre à bagages se trou-
vent 4 crochets (voir fig. 6etfig. 7)
pour l’ancrage de câbles garantissant
à la charge transportée d’être solide-
ment bloquée.
Les crochets servent aussi à la fixation
du rideau arrête-bagages (disponible sur
demande, pur les versions/marchés où
prévu, chez les Services Autorisés Alfa
Romeo).

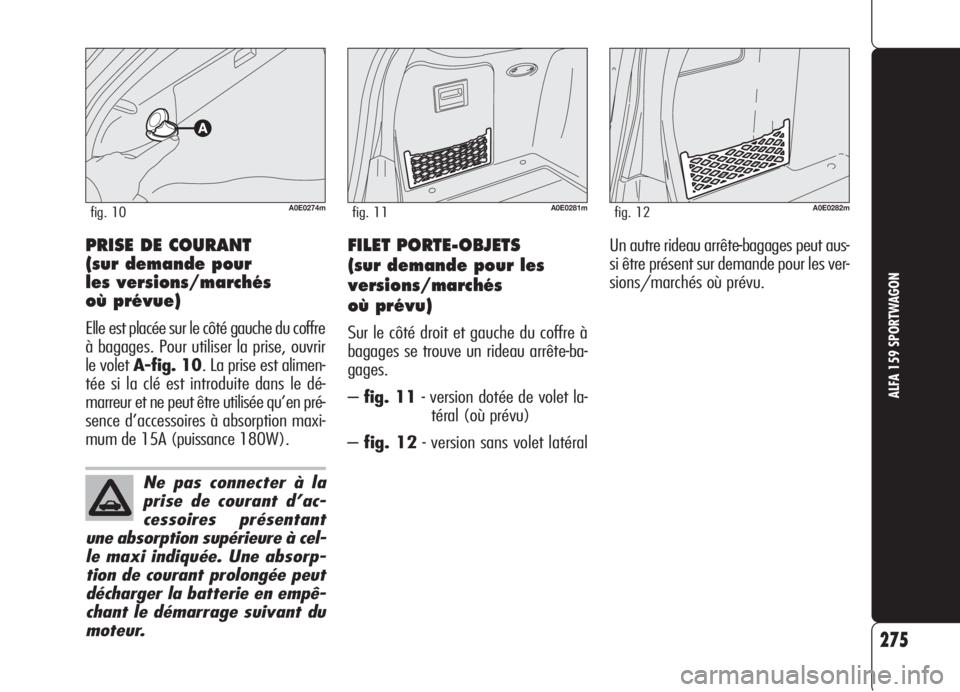

PRISE DE COURANT
(sur demande pour
les versions/marchés
où prévue)
Elle est placée sur le côté gauche du coffre
à bagages. Pour utiliser la prise, ouvrir
le volet A-fig. 10. La prise est alimen-
tée si la clé est introduite dans le dé-
marreur et ne peut être utilisée qu’en pré-
sence d’accessoires à absorption maxi-
mum de 15A (puissance 180W).
275
ALFA 159 SPORTWAGON
A0E0274mfig. 10
Ne pas connecter à la
prise de courant d’ac-
cessoires présentant
une absorption supérieure à cel-
le maxi indiquée. Une absorp-
tion de courant prolongée peut
décharger la batterie en empê-
chant le démarrage suivant du
moteur.
A0E0281mfig. 11 A0E0282mfig. 12
FILET PORTE-OBJETS
(sur demande pour les
versions/marchés
où prévu)
Sur le côté droit et gauche du coffre à
bagages se trouve un rideau arrête-ba-
gages.
–fig. 11- version dotée de volet la-
téral (où prévu)
–fig. 12- version sans volet latéralUn autre rideau arrête-bagages peut aus-
si être présent sur demande pour les ver-
sions/marchés où prévu.

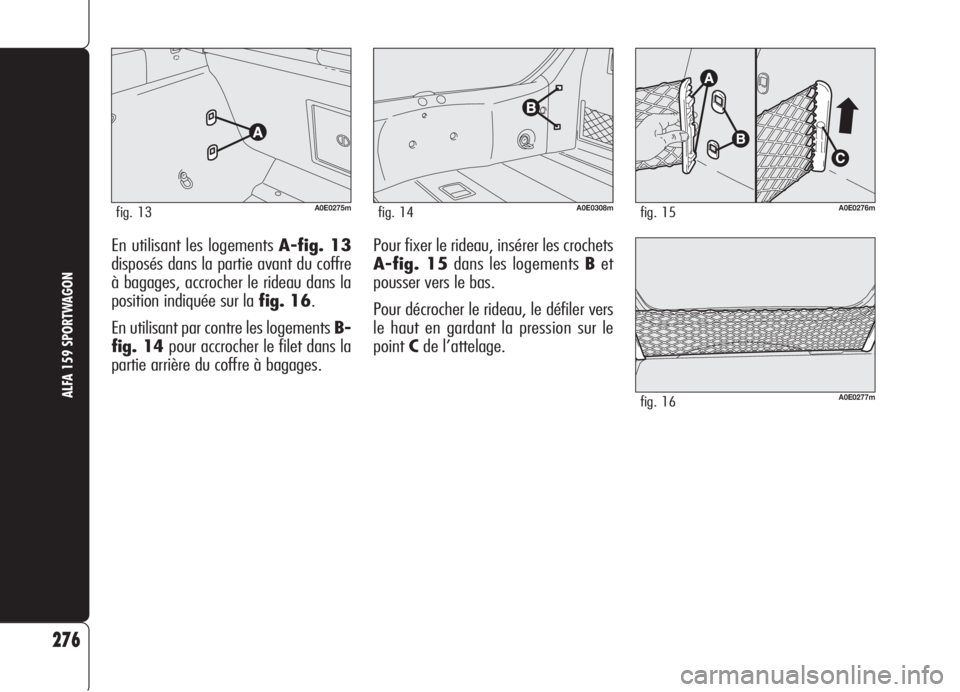

En utilisant les logements A-fig. 13
disposés dans la partie avant du coffre
à bagages, accrocher le rideau dans la
position indiquée sur la fig. 16.
En utilisant par contre les logements B-
fig. 14pour accrocher le filet dans la
partie arrière du coffre à bagages.
276
ALFA 159 SPORTWAGON
A0E0275mfig. 13A0E0276mfig. 15
A0E0277mfig. 16
A0E0308mfig. 14
Pour fixer le rideau, insérer les crochets
A-fig. 15dans les logements Bet
pousser vers le bas.
Pour décrocher le rideau, le défiler vers
le haut en gardant la pression sur le
pointCde l’attelage.

277
ALFA 159 SPORTWAGON
ATTENTIONPour enlever le rideau
l’enrouler et vérifier que le filet de sé-
paration de l’habitacle (où prévu) soit
enroulé (voir paragraphe suivant),
puis soulever vers le haut le levier D-
fig. 19. Soulever et défiler le rideau

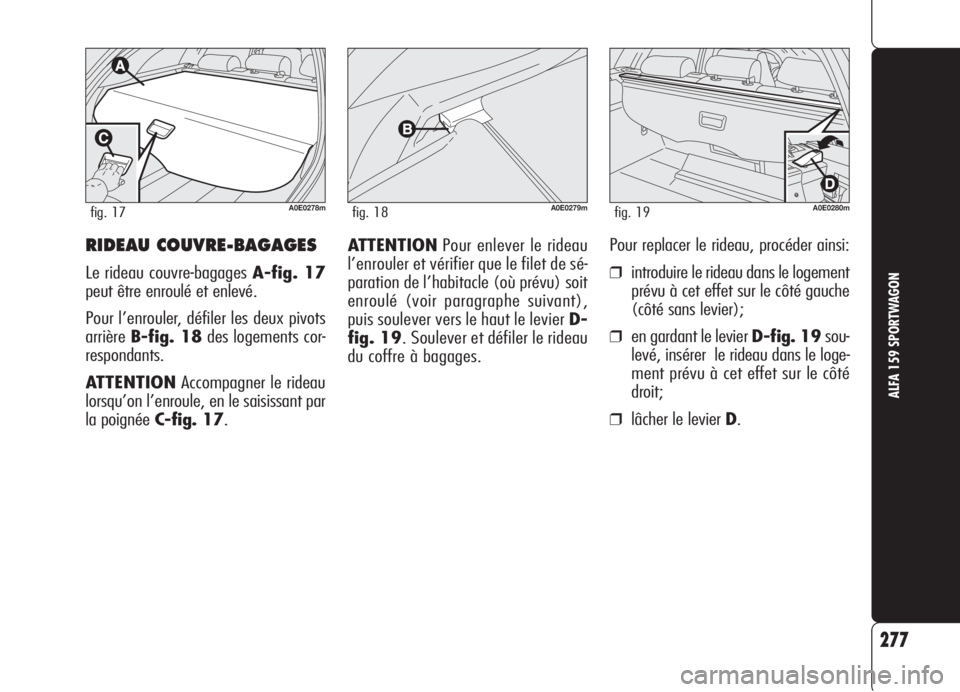

du coffre à bagages.RIDEAU COUVRE-BAGAGES
Le rideau couvre-bagages A-fig. 17
peut être enroulé et enlevé.
Pour l’enrouler, défiler les deux pivots
arrière B-fig. 18des logements cor-
respondants.
ATTENTIONAccompagner le rideau
lorsqu’on l’enroule, en le saisissant par
la poignée C-fig. 17.
A0E0278mfig. 17A0E0279mfig. 18A0E0280mfig. 19
Pour replacer le rideau, procéder ainsi:
❒introduire le rideau dans le logement
prévu à cet effet sur le côté gauche
(côté sans levier);
❒en gardant le levier D-fig. 19sou-
levé, insérer le rideau dans le loge-
ment prévu à cet effet sur le côté
droit;
❒lâcher le levier D.

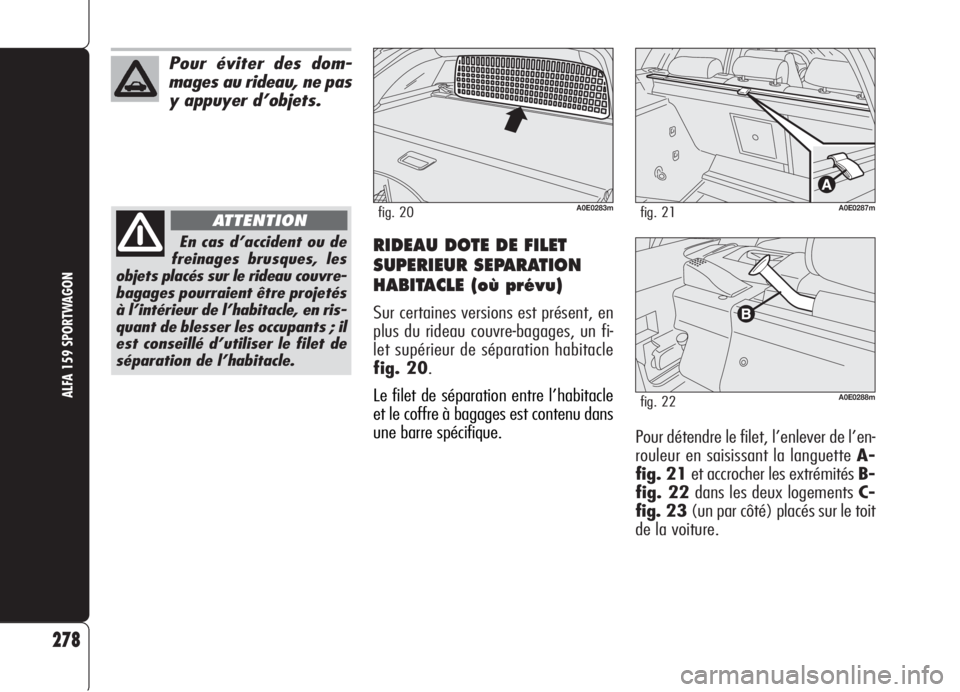

RIDEAU DOTE DE FILET
SUPERIEUR SEPARATION
HABITACLE (où prévu)
Sur certaines versions est présent, en
plus du rideau couvre-bagages, un fi-
let supérieur de séparation habitacle
fig. 20.
Le filet de séparation entre l’habitacle
et le coffre à bagages est contenu dans
une barre spécifique.
A0E0283mfig. 20A0E0287mfig. 21
A0E0288mfig. 22
Pour détendre le filet, l’enlever de l’en-
rouleur en saisissant la languette A-
fig. 21et accrocher les extrémités B-
fig. 22dans les deux logements C-
fig. 23(un par côté) placés sur le toit
de la voiture.
278
ALFA 159 SPORTWAGON
Pour éviter des dom-
mages au rideau, ne pas
y appuyer d’objets.
En cas d’accident ou de
freinages brusques, les
objets placés sur le rideau couvre-
bagages pourraient être projetés
à l’intérieur de l’habitacle, en ris-
quant de blesser les occupants ; il
est conseillé d’utiliser le filet de
séparation de l’habitacle.
ATTENTION
