2006 Alfa Romeo 159 Notice d'entretien (in French)

255
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

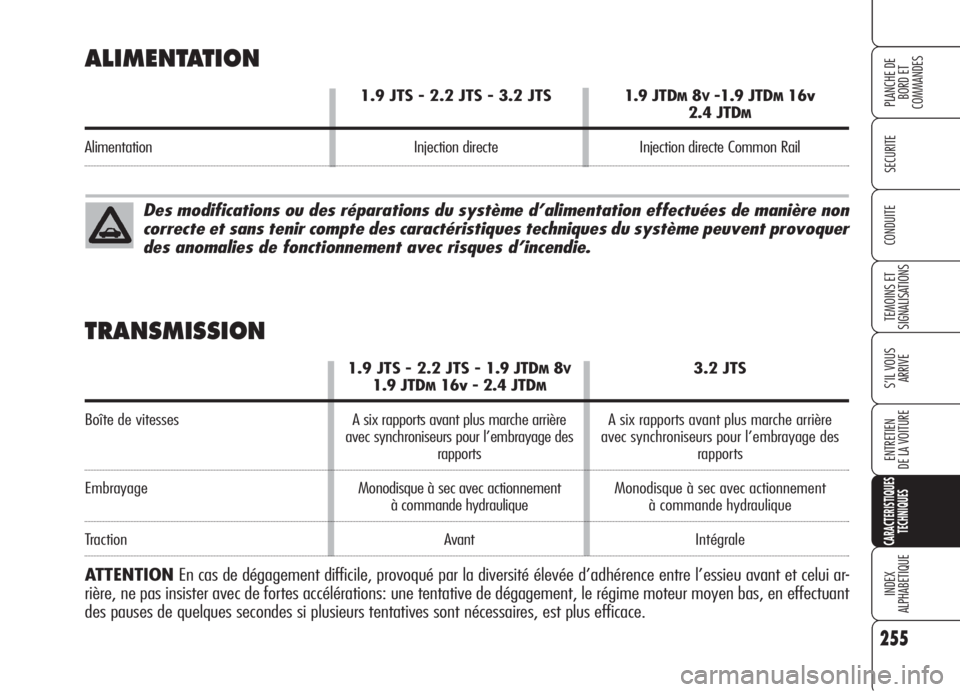

ALIMENTATION
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Alimentation Injection directe Injection directe Common Rail
Des modifications ou des réparations du système d’alimentation effectuées de manière non
correcte et sans tenir compte des caractéristiques techniques du système peuvent provoquer
des anomalies de fonctionnement avec risques d’incendie.
TRANSMISSION
Boîte de vitesses
Embrayage
Traction
ATTENTIONEn cas de dégagement difficile, provoqué par la diversité élevée d’adhérence entre l’essieu avant et celui ar-
rière, ne pas insister avec de fortes accélérations: une tentative de dégagement, le régime moteur moyen bas, en effectuant
des pauses de quelques secondes si plusieurs tentatives sont nécessaires, est plus efficace.
1.9 JTS - 2.2 JTS - 1.9 JTDM8V
1.9 JTDM16v - 2.4 JTDM
A six rapports avant plus marche arrière
avec synchroniseurs pour l’embrayage des
rapports
Monodisque à sec avec actionnement
à commande hydraulique
Avant3.2 JTS
A six rapports avant plus marche arrière
avec synchroniseurs pour l’embrayage des
rapports
Monodisque à sec avec actionnement
à commande hydraulique
Intégrale

256
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v

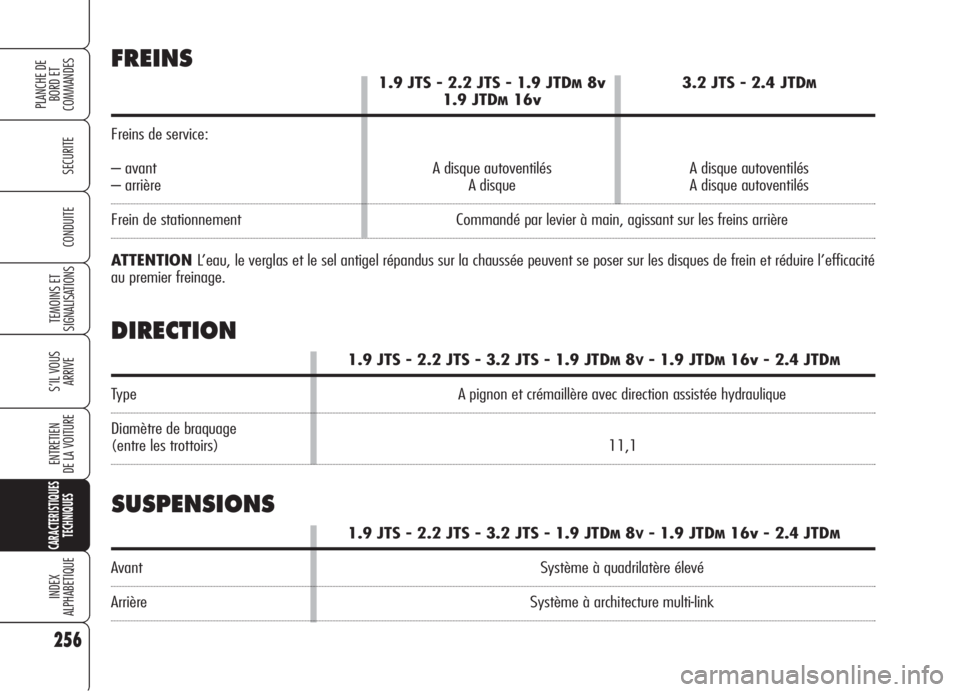

Freins de service:
– avant A disque autoventilés A disque autoventilés
– arrière A disque A disque autoventilés
Frein de stationnement Commandé par levier à main, agissant sur les freins arrière
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité
au premier freinage.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Type A pignon et crémaillère avec direction assistée hydraulique
Diamètre de braquage
(entre les trottoirs) 11,1
FREINS
DIRECTION
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Avant Système à quadrilatère élevé
Arrière Système à architecture multi-link
SUSPENSIONS

257
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELECTURE CORRECTE
DU PNEU fig. 5
Exemple: 205/55 R 16 91 V
205= Largeur nominale (S, distance
en mm entre les côtés).
55= Rapport hauteur/largeur (H/S)
en pourcentage.
R= Pneu radial.
16= Diamètre de la jante en pouces
(Ø).
91= Indice de charge (charge utile).
V= Indice de vitesse maxi.

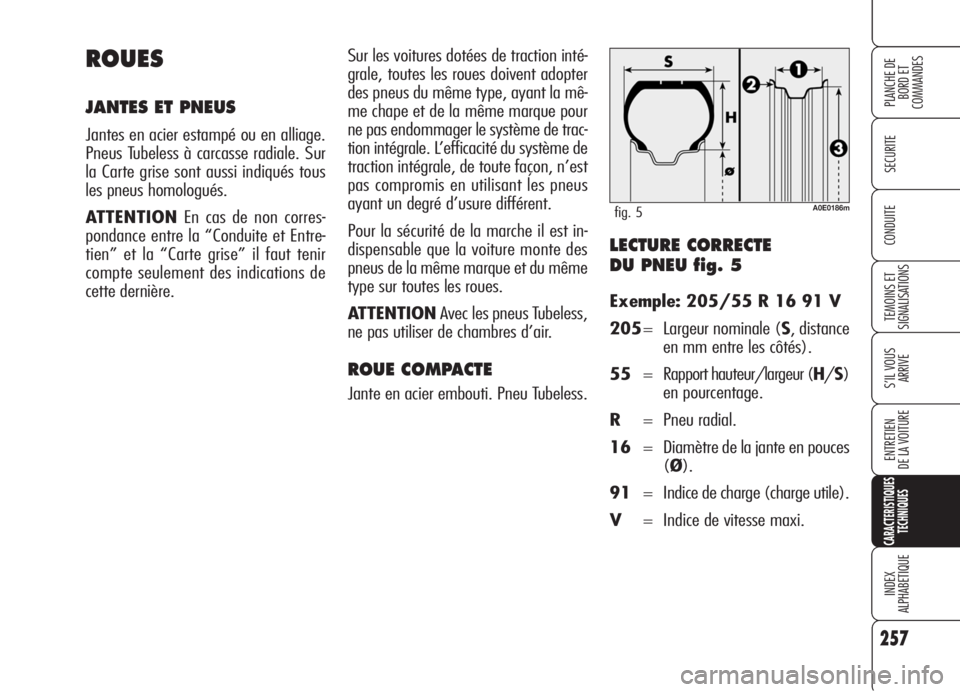

ROUES
JANTES ET PNEUS
Jantes en acier estampé ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la Carte grise sont aussi indiqués tous
les pneus homologués.
ATTENTIONEn cas de non corres-
pondance entre la “Conduite et Entre-
tien” et la “Carte grise” il faut tenir
compte seulement des indications de
cette dernière.
A0E0186mfig. 5
Sur les voitures dotées de traction inté-
grale, toutes les roues doivent adopter
des pneus du même type, ayant la mê-
me chape et de la même marque pour
ne pas endommager le système de trac-
tion intégrale. L’efficacité du système de
traction intégrale, de toute façon, n’est
pas compromis en utilisant les pneus
ayant un degré d’usure différent.
Pour la sécurité de la marche il est in-
dispensable que la voiture monte des
pneus de la même marque et du même
type sur toutes les roues.
ATTENTIONAvec les pneus Tubeless,
ne pas utiliser de chambres d’air.
ROUE COMPACTE
Jante en acier embouti. Pneu Tubeless.

LECTURE CORRECTE
DE LA JANTE
Exemple: 7 J x 16 H2 ET 43
7= largeur de la jante en pouces 1.
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) 2.
16= diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) (3=Ø).
H2= forme et nombre des “hump ”
(relief de la circonférence, qui
retient dans l’emplacement le
talon du pneu Tubeless sur la
jante).
43= carrossage roue (distance entre
le plan d’appui disque/jante et
ligne médiane jante roue). Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour les pneus à neige
Q M + S= jusqu’à 160 km/h.
T M + S= jusqu’à 190 km/h.
H M + S= jusqu’à 210 km/h.
258
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Indice de charge (charge utile)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg

259
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Sur les pneus du type 225/50 R17” on peut utiliser uniquement des chaînes à neige du type
“araignée”. Sur la version 3.2 JTS les chaînes doivent être montées sur l’essieu AVANT de la voiture.
Sur les pneus du type 235/45 R18” on ne peut pas utiliser les chaînes à neige à cause de l’in-
terférence avec l’aile.
4,00B x17"
T125/80 R17
PNEUS
Dotationsde série
Pour versions/
marchés où
prévu
Dotations sur demande
Roue compacte
de secours
(pour versions/
marchés
où prévu) 1.9 JTS
7Jx16” acier
205/55 R16 91V
7Jx16” acier
215/55 R16 93V
7Jx16” alliage
215/55 R16 93V
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 98W
2.2 JTS
7Jx16” acier
215/55 R16 93V
7Jx16” alliage
215/55 R16 93V
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 98W
1.9 JTDM8v
7Jx16” acier
215/55 R16 93V
7Jx16” alliage
215/55 R16 93V
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 98W
1.9 JTDM16v
7Jx16” acier
215/55 R16 93V
7Jx16” alliage
215/55 R16 93V
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 98W
2.4 JTDM
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 98W
3.2 JTS
7,5Jx17” (*) alliage
225/50 R17 98W
8Jx18” alliage
235/45 R18 95Wjante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
(*) Pneus ne pouvant pas recevoir de chaînes traditionnelles. Il ne faut utiliser que des chaînes du type “araignée”.
ATTENTION Les pneus d’hiver avec un indice de vitesse Hsont préconisés.

Pneus
205/55 R16 91V
avant arrière
2,3 2,3
2,6 2,6Pneus
215/55 R16 93V
avant arrière
2,3 2,3
2,6 2,6
260
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PRESSIONS DE GONFLAGE A FROID
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur correcte du
pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
Pour une utilisation à des vitesses constantes supérieures à 160 km/h gonfler aux pressions de pleine charge.
Roue compacte
de secours
T125/80 R17
4,2
à charge moyenne bar
à pleine charge barPneus
225/50 R17 98W
avant arrière
2,5 2,5
2,7 2,7Pneus
235/45 R18 95W
avant arrière
2,7 2,5
2,8 2,6
– carrossage
Roues avant: – chasse
– semi-pincement (par roue)
– carrossage
Roues arrière:
– semi-pincement
(par roue)
ASSIETTE ROUES
Tous les types
–35’ ± 18’
différence maxi droite/gauche: 24’
4° 15’ ± 18’
différence maxi droite/gauche: 18’
–8’ ± 4’
différence maxi droite/gauche: 4’
–40’ ± 18’
différence maxi droite/gauche: 24’
13’ ± 7’
(pincement total: 26’± 7’)

261
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Versions A B C D E F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

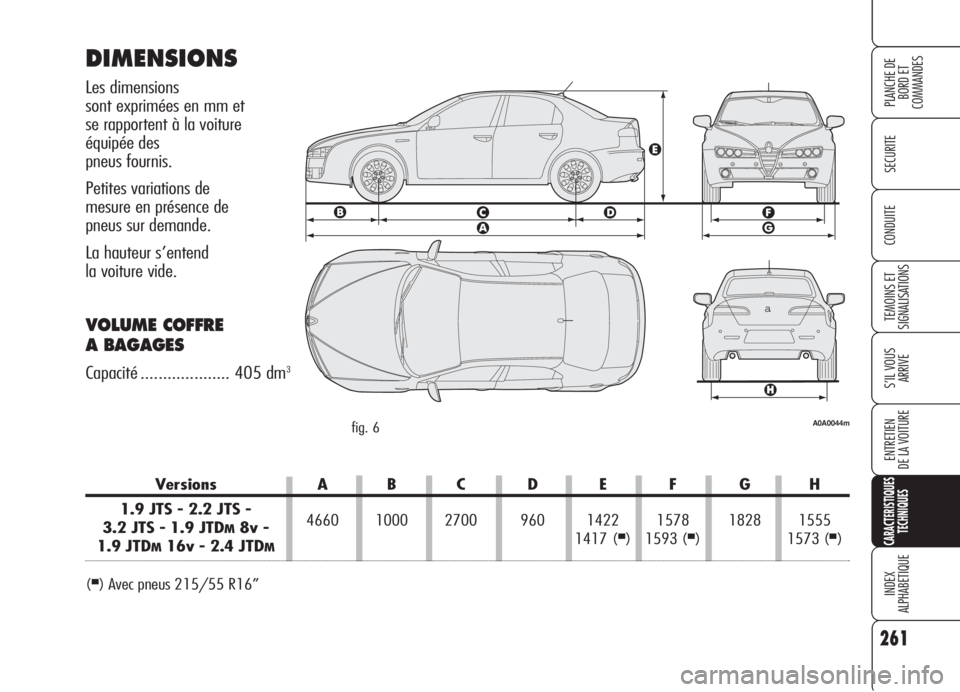

DIMENSIONS
a
Les dimensions
sont exprimées en mm et
se rapportent à la voiture
équipée des
pneus fournis.
Petites variations de
mesure en présence de
pneus sur demande.
La hauteur s’entend
la voiture vide.
VOLUME COFFRE
A BAGAGES
Capacité .................... 405 dm3
(■) Avec pneus 215/55 R16”
A0A0044mfig. 6

262
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

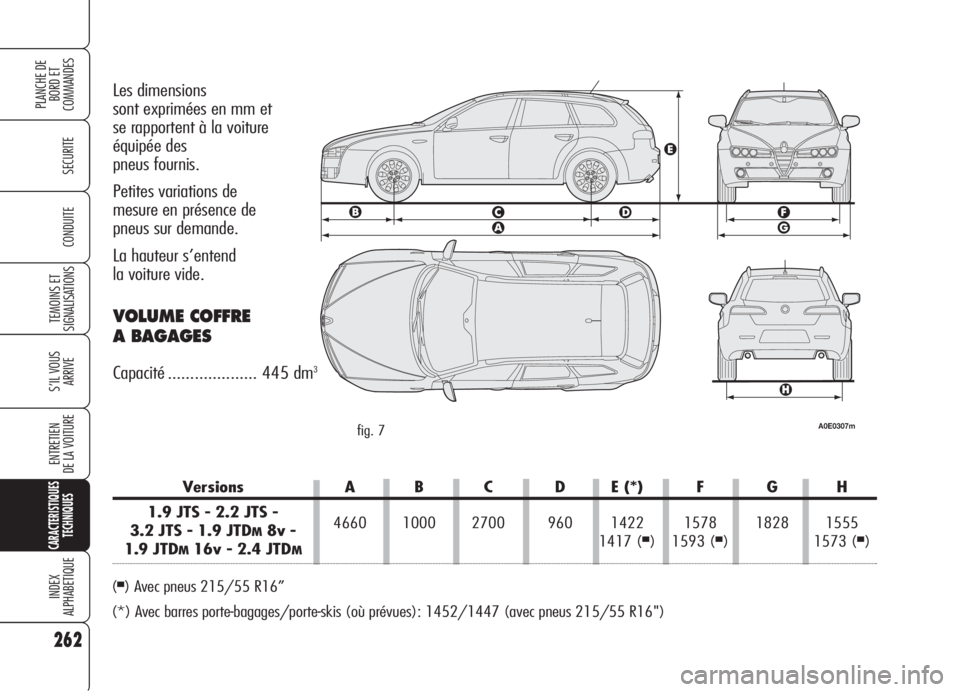

Les dimensions
sont exprimées en mm et
se rapportent à la voiture
équipée des
pneus fournis.
Petites variations de
mesure en présence de
pneus sur demande.
La hauteur s’entend
la voiture vide.
VOLUME COFFRE
A BAGAGES
Capacité .................... 445 dm3
A0E0307mfig. 7
Versions A B C D E (*) F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Avec pneus 215/55 R16”
(*) Avec barres porte-bagages/porte-skis (où prévues): 1452/1447 (avec pneus 215/55 R16")
