2006 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

167
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CINTURONES
DE SEGURIDAD
DESABROCHADOS
(rojo)
Con el coche estacionado el testigo se
enciende en modo permanente cuan-
do:
❒el cinturón del conductor no está
abrochado correctamente;
❒el cinturón del pasajero no está abro-
chado correctamente y hay objetos
pesados en el asiento del pasajero;
❒se desabrochan el cinturón del con-
ductor o del pasajero.
Análogamente, con el coche en marcha,
el testigo se encenderá parpadeando,
junto con una señal acústica (beep) du-
rante un breve período de tiempo.
Luego, permanecerá encendido con luz
fija.
La señal acústica puede desactivarse tem-
poráneamente mediante el siguiente pro-
cedimiento:
❒abroche los cinturones de seguridad
delanteros;
PASTILLAS
DE LOS FRENOS
DESGASTADAS
(amarillo ámbar)
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con
un mensaje que se visualiza en la pan-
talla) cuando las pastillas de los frenos
delanteros están desgastadas; en este
caso, sustitúyalas lo antes posible.
ADVERTENCIAPuesto que el coche
está dotado de sensor de desgaste de
las pastillas de los frenos delanteros,
cuando las sustituya, controle también
las pastillas de los frenos traseros.
d
de durante la marcha,
controle que el freno de mano
no esté accionado. Si el testi-
go permanece encendido con el
freno de mano en reposo, pa-
re inmediatamente el coche y
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIALÍQUIDO
DE FRENOS
INSUFICIENTE
(rojo)
FRENO DE MANO
ACCIONADO (rojo)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse después de
algunos segundos.
Líquido de frenos insuficiente
El testigo se enciende (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) cuando el nivel
del líquido de frenos en el depósito des-
ciende por debajo del nivel mínimo, a
causa de una posible pérdida de líqui-
do en el circuito.
Freno de mano accionado
El testigo se enciende cuando acciona el
freno de mano.
x

AVERÍA EN EL
AIRBAG (rojo)
Introduciendo la llave electró-
nica en el conmutador de arranque, el
testigo se enciende y debe apagarse
después de algunos segundos.
El testigo se enciende con luz fija du-
rante la marcha (en algunas versiones
junto con un mensaje que se visualiza
en la pantalla) para indicar una ano-
malía en el sistema Airbag.
❒introduzca la llave electrónica en el
conmutador de arranque;
❒desabroche uno de los cinturones de-
lanteros no antes de 20 segundos
y no después de 1 minuto.
Este procedimiento es válido hasta la
próxima vez que apague el motor.
Para la desactivación permanente de la
señal acústica, acuda a los Servicios Au-
torizados Alfa Romeo. Es posible reacti-
var el sistema “señalización cinturones
abrochados” exclusivamente a través del
“Menu de Setup” de la pantalla (consulte
el apartado “Pantalla multifunción re-
configurable“ en el capítulo “Salpicade-
ro y mandos”).

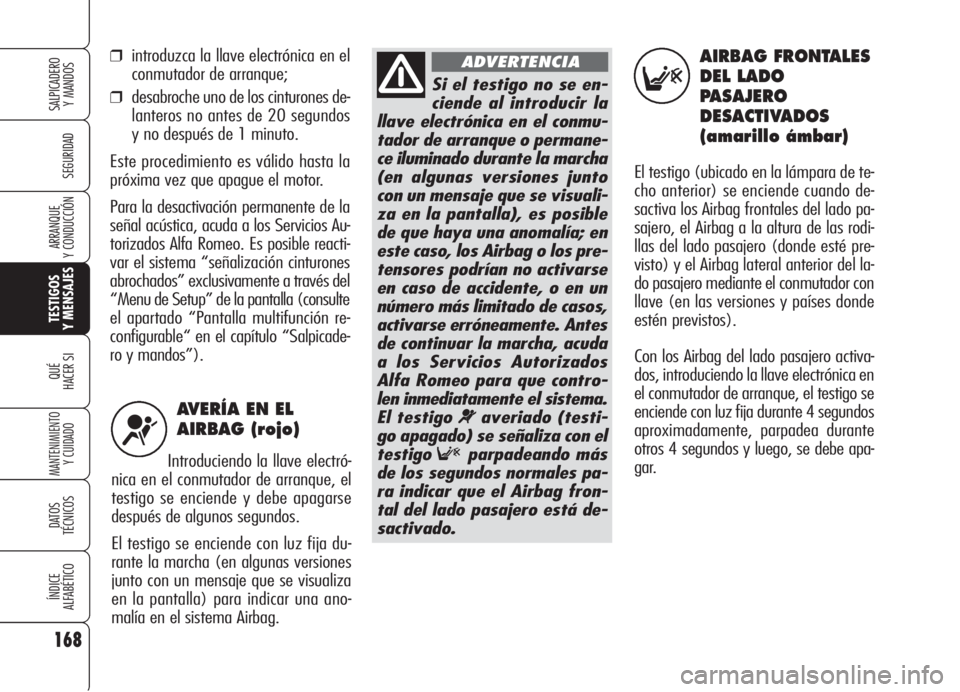

168
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
¬
Si el testigo no se en-
ciende al introducir la
llave electrónica en el conmu-
tador de arranque o permane-
ce iluminado durante la marcha
(en algunas versiones junto
con un mensaje que se visuali-
za en la pantalla), es posible
de que haya una anomalía; en
este caso, los Airbag o los pre-
tensores podrían no activarse
en caso de accidente, o en un
número más limitado de casos,
activarse erróneamente. Antes
de continuar la marcha, acuda
a los Servicios Autorizados
Alfa Romeo para que contro-
len inmediatamente el sistema.
El testigo
¬averiado (testi-
go apagado) se señaliza con el
testigo
Fparpadeando más
de los segundos normales pa-
ra indicar que el Airbag fron-
tal del lado pasajero está de-
sactivado.
ADVERTENCIAAIRBAG FRONTALES
DEL LADO
PASAJERO
DESACTIVADOS
(amarillo ámbar)
El testigo (ubicado en la lámpara de te-
cho anterior) se enciende cuando de-
sactiva los Airbag frontales del lado pa-
sajero, el Airbag a la altura de las rodi-
llas del lado pasajero (donde esté pre-
visto) y el Airbag lateral anterior del la-
do pasajero mediante el conmutador con
llave (en las versiones y países donde
estén previstos).
Con los Airbag del lado pasajero activa-
dos, introduciendo la llave electrónica en
el conmutador de arranque, el testigo se
enciende con luz fija durante 4 segundos
aproximadamente, parpadea durante
otros 4 segundos y luego, se debe apa-
gar.
F

169
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
tual pérdida de líquido. Si al arranque si-
guiente, el testigo se vuelve a encender,
acuda a los Servicios Autorizados Alfa
Romeo;
–en caso de uso severo del co-
che(por ejemplo, arrastrando un re-
molque en subida o con el coche com-
pletamente cargado): disminuya la ve-
locidad y, en caso de que el testigo per-
manezca encendido, pare el coche. Es-
pere 2 ó 3 minutos con el motor en mar-
cha y ligeramente acelerado para favo-
recer una recirculación más activa del lí-
quido refrigerante y después apague el
motor.
ADVERTENCIADespués de un reco-
rrido difícil o severo, se aconseja man-
tener el motor en marcha y ligeramen-
te acelerado durante algunos minutos
antes de apagarlo.
El testigo Findica ade-
más, eventuales ano-
malías en el testigo
¬. Esta si-
tuación se señaliza con el testi-
go
Fparpadeando incluso más
de 4 segundos. En este caso, el
testigo
¬podría no indicar
eventuales anomalías en los sis-
temas de sujeción. Antes de con-
tinuar la marcha, acuda a los
Servicios Autorizados Alfa Ro-
meo para que controlen inme-
diatamente el sistema.
ADVERTENCIATEMPERATURA
EXCESIVA DEL
LÍQUIDO
REFRIGERANTE DEL
MOTOR (rojo)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo (ubi-
cado en el indicador de la temperatura
del líquido refrigerante motor) se en-
ciende y debe apagarse después de al-
gunos segundos.
El testigo se ilumina (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) cuando el mo-
tor está recalentado.
Si el testigo se enciende, proceda como
sigue:
–en caso de marcha normal: pa-
re el coche, apague el motor y contro-
le que el nivel del agua no esté por de-
bajo del límite MIN. En este caso, es-
pere algunos minutos para permitir que
el motor se enfríe y luego, abra lenta-
mente y con cuidado el tapón, reintegre
el nivel con líquido refrigerante contro-
lando que éste se encuentre entre los lí-
mitesMINyMAXdel depósito. Ade-
más, compruebe que no haya una even-
u
Con el motor muy ca-
liente, no quite el tapón
del depósito: peligro de que-
maduras.
ADVERTENCIA

Si el testigo `parpadea
durante la marcha, acuda
a los Servicios Autoriza-
dos Alfa Romeo.

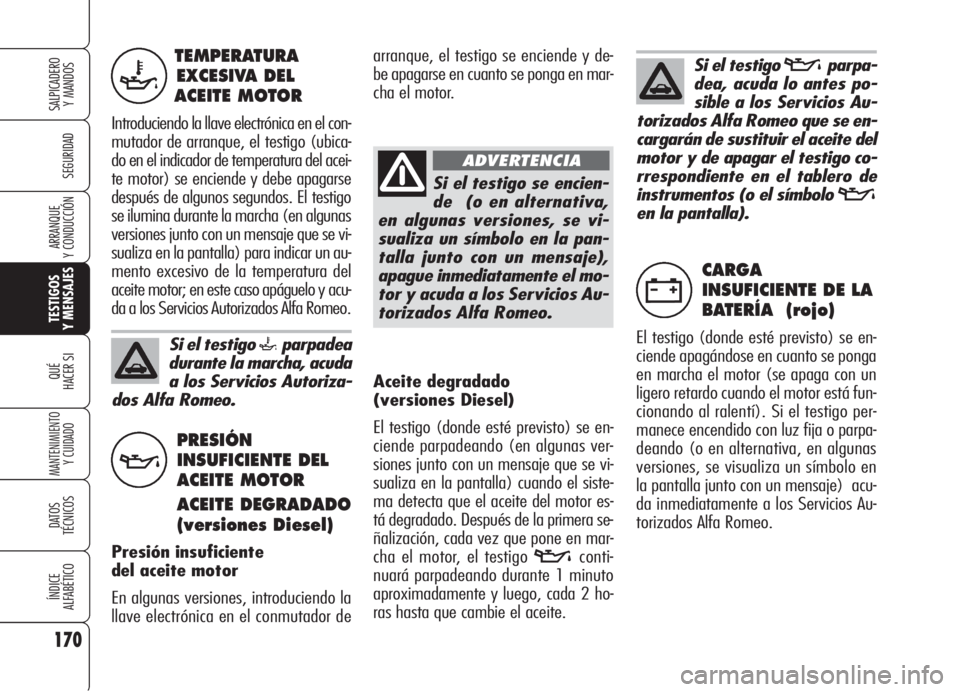

170
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
TEMPERATURA
EXCESIVA DEL
ACEITE MOTOR
Introduciendo la llave electrónica en el con-
mutador de arranque, el testigo (ubica-
do en el indicador de temperatura del acei-
te motor) se enciende y debe apagarse
después de algunos segundos. El testigo
se ilumina durante la marcha (en algunas
versiones junto con un mensaje que se vi-
sualiza en la pantalla) para indicar un au-
mento excesivo de la temperatura del
aceite motor; en este caso apáguelo y acu-
da a los Servicios Autorizados Alfa Romeo.
PRESIÓN
INSUFICIENTE DEL
ACEITE MOTOR
ACEITE DEGRADADO
(versiones Diesel)
Presión insuficiente
del aceite motor
En algunas versiones, introduciendo la
llave electrónica en el conmutador deAceite degradado
(versiones Diesel)
El testigo (donde esté previsto) se en-
ciende parpadeando (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) cuando el siste-
ma detecta que el aceite del motor es-
tá degradado. Después de la primera se-
ñalización, cada vez que pone en mar-
cha el motor, el testigo vconti-
nuará parpadeando durante 1 minuto
aproximadamente y luego, cada 2 ho-
ras hasta que cambie el aceite.
CARGA
INSUFICIENTE DE LA
BATERÍA (rojo)
El testigo (donde esté previsto) se en-
ciende apagándose en cuanto se ponga
en marcha el motor (se apaga con un
ligero retardo cuando el motor está fun-
cionando al ralentí). Si el testigo per-
manece encendido con luz fija o parpa-
deando (o en alternativa, en algunas
versiones, se visualiza un símbolo en
la pantalla junto con un mensaje) acu-
da inmediatamente a los Servicios Au-
torizados Alfa Romeo.
w
`
v
Si el testigo se encien-
de (o en alternativa,
en algunas versiones, se vi-
sualiza un símbolo en la pan-
talla junto con un mensaje),
apague inmediatamente el mo-
tor y acuda a los Servicios Au-
torizados Alfa Romeo.
ADVERTENCIA
Si el testigo vparpa-
dea, acuda lo antes po-
sible a los Servicios Au-
torizados Alfa Romeo que se en-
cargarán de sustituir el aceite del
motor y de apagar el testigo co-
rrespondiente en el tablero de
instrumentos (o el símbolo
v
en la pantalla).
arranque, el testigo se enciende y de-
be apagarse en cuanto se ponga en mar-
cha el motor.

MALETERO ABIERTO
En algunas versiones se vi-
sualiza un mensaje y el sím-
bolo
R(de color rojo) en la
pantalla para indicar que el maletero no
está cerrado correctamente.
CAPÓ ABIERTO
(donde esté
previsto)
En algunas versiones se visualiza un
mensaje y el símbolo
S(de color ro-
jo) en la pantalla para indicar que el ca-
pó no está cerrado correctamente.
171
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
SISTEMA
DE INYECCIÓN
(versiones Diesel -
amarillo ámbar)
AVERÍA EN EL
SISTEMA EOBD
(versiones de
gasolina -
amarillo ámbar)
Avería en el sistema
de inyección
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse con el mo-
tor en marcha.
Si el testigo permanece encendido o se
ilumina durante la marcha, indica que
el sistema de inyección no está funcio-
nando correctamente con una posible
pérdida de sus prestaciones, dificultad
de conducción y un mayor consumo.
En estas condiciones, puede continuar
la marcha sin exigirle al motor el máxi-
mo de su rendimiento o una alta velo-
cidad. Acuda lo antes posible los Servi-
cios Autorizados Alfa Romeo.Avería en el sistema EOBD
En condiciones normales, introduciendo
la llave electrónica en el conmutador de
arranque, el testigo se enciende y de-
be apagarse con el motor en marcha. El
encendido inicial indica el correcto fun-
cionamiento del testigo.
Si el testigo permanece encendido o se
ilumina durante la marcha:
– con luz fija (en algunas versiones
junto con un mensaje que se visualiza
en la pantalla) indica que el sistema de
alimentación/encendido no funcionan
correctamente pudiendo provocar ele-
vadas emisiones de gases en el escape,
posible pérdida de sus prestaciones, di-
ficultad de conducción y un mayor con-
sumo. En estas condiciones, puede con-
tinuar la marcha sin exigirle al motor el
máximo de su rendimiento o una alta
velocidad. El uso prolongado del coche
con el testigo iluminado puede dañar
el motor; por lo tanto, acuda lo antes
posible a los Servicios Autorizados Alfa
Romeo.
El testigo se apaga si la avería desapa-
rece; sin embargo, el sistema memori-
za esta indicación.
PUERTAS MAL
CERRADAS (rojo)
El testigo (donde esté previs-
to) se enciende (o el símbolo en la pan-
talla) cuando una o más puertas, la
puerta del maletero (donde esté pre-
visto) o el capó, no estén cerrados per-
fectamente.
U´
S
R

AVERÍA EN EL
SISTEMA DE
PROTECCIÓN DEL
COCHE
(amarillo ámbar)
BLOQUEO DE LA
DIRECCIÓN
INHIBIDA
(amarillo ámbar)
Avería en el sistema de
protección del coche
El testigo (donde esté previsto) encen-
dido (en algunas versiones junto con un
mensaje que se visualiza en la pantalla)
indica una avería en el sistema de pro-
tección del coche: en este caso, acuda
lo antes posible a los Servicios Autori-
zados Alfa Romeo.
Bloqueo de la dirección
inhibida
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con
un mensaje que se visualiza en la pan-
talla) al sacar la llave electrónica del con-
mutador de arranque en caso de que se
apague el motor con el coche en mar-
cha.
AVERÍA ALARMA
(donde esté
previsto)
(amarillo ámbar)
INTENTO DE
INTRUSIÓN
(amarillo ámbar)
LLAVE ELECTRÓNICA
NO RECONOCIDA
(amarillo ámbar)
Avería alarma
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con un
mensaje que se visualiza en la pantalla)
para indicar una anomalía en el sistema
de alarma. Acuda lo antes posible a los
Servicios Autorizados Alfa Romeo.
Intento de intrusión
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con un
mensaje que se visualiza en la pantalla)
para indicar un intento de intrusión. Acu-
da lo antes posible a los Servicios Autori-
zados Alfa Romeo. – parpadeando: señaliza que el ca-
talizador puede estar dañado (consul-
te el apartado “Sistema EOBD” en el ca-
pítulo “Salpicadero y mandos”). Si el
testigo se enciende con luz intermiten-
te, suelte el pedal del acelerador para
disminuir el régimen del motor hasta
que el testigo deje de parpadear; conti-
núe la marcha a velocidad moderada,
tratando de conducir el coche sin que
el testigo vuelva a encenderse y acuda
lo antes posible a los Servicios Autori-
zados Alfa Romeo.
172
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Si introduciendo la llave
electrónica en el conmu-
tador de arranque, el tes-
tigo
Uno se enciende o si, du-
rante la marcha, permanece ilu-
minado, o bien, parpadea, acuda
lo antes posible a los Servicios
Autorizados Alfa Romeo. El fun-
cionamiento del testigo
Ulo pue-
den comprobar los agentes de
control del tráfico mediante equi-
pos específicos. Respete las dis-
posiciones legislativas vigentes
en el país en el que circula.
>Y

Llave electrónica
no reconocida
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con un
mensaje que se visualiza en la pantalla)
para indicar que el sistema no ha reco-
nocido la llave electrónica al poner en mar-
cha el motor.
173
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
POSIBLE PRESENCIA DE
HIELO EN LA CARRETERA
Con temperatura externa inferior o igual
a 3°C, en la pantalla se visualizan el
símbolo
√y un mensaje de adverten-
cia y se emite una señal acústica para
indicar la posible presencia de hielo en
la carretera.
En algunas versiones, una vez que ha
terminado el ciclo de señalizaciones o
pulsando brevemente la tecla MENÚ:
– desaparece el mensaje en la pantalla
y vuelve a la visualización anterior;
– la indicación de la temperatura deja
de parpadear;
– el símbolo
√permanece visualiza-
do en la parte inferior del lado derecho
de la pantalla (con temperatura exter-
na inferior o igual a 6ºC);
Este modo se realiza una sola vez des-
pués de reconocer la temperatura ex-
terna inferior o igual a 3°C y puede re-
petirse sólo cuando la temperatura ex-
terna es superior a 6 °C y luego, nue-
vamente inferior o igual a 3 °C.
ADVERTENCIAEn caso de avería en
el sensor de temperatura exterior, en
la pantalla se visualizan guiones en vez
del valor.
PRECALENTAMIENTO
DE LAS BUJÍAS
(versiones Diesel -
amarillo ámbar)
AVERÍA EN EL
PRECALENTAMIENTO
DE LAS BUJÍAS
(versiones Diesel -
amarillo ámbar)
Precalentamiento de las bujías
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende apagándose cuando las bujías
han alcanzado la temperatura estable-
cida. Una vez que se ha apagado el tes-
tigo, ponga inmediatamente en marcha
el motor.
ADVERTENCIAEn condiciones de
temperatura ambiente templada o alta,
el testigo se enciende con una duración
prácticamente imperceptible.
m

INTERVENCIÓN DEL
INTERRUPTOR
INERCIAL DE
BLOQUEO DEL
COMBUSTIBLE
En algunas versiones cuando intervie-
ne el interruptor de bloqueo del com-
bustible, se visualiza un mensaje y un
símbolo (de color amarillo ámbar) en la
pantalla. Avería en el precalentamiento
de las bujías
El testigo parpadeando (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) indica una ano-
malía en el sistema de precalentamien-
to de las bujías. Acuda lo antes posible
a los Servicios Autorizados Alfa Romeo
para que eliminen la anomalía.
PRESENCIA DE
AGUA EN EL FILTRO
DEL GASOIL
(versiones Diesel -
amarillo ámbar)
El testigo se enciende con luz fija du-
rante la marcha (en algunas versiones
junto con un mensaje que se visualiza
en la pantalla) para indicar la presen-
cia de agua en el filtro del gasoil.
174
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
c
La presencia de agua en
el circuito de alimenta-
ción puede dañar grave-
mente el sistema de inyección
provocando un funcionamiento
irregular del motor. Con el tes-
tigo
cencendido en el tablero
de instrumentos (en algunas
versiones junto con un mensaje
que se visualiza en la pantalla)
acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo
para que realicen la purga del
sistema. Si esta señalización se
presenta, inmediatamente des-
pués de un repostado de com-
bustible, es posible que haya
entrado agua en el depósito: en
este caso, apague el motor y
acuda a los Servicios Autoriza-
dos Alfa Romeo.
Si después de un cho-
que advierte olor de
combustible o nota pérdidas en
el sistema de alimentación, no
reactive el interruptor para
evitar riesgos de incendio.
ADVERTENCIA
s
