¡LECTURA OBLIGATORIA!
REPOSTADO DE COMBUSTIBLE
Motores de gasolina:el coche debe repostarse únicamente con gasolina sin plomo con número de oc-
tano (RON) no inferior a 95.
Motores Diesel:el coche debe repostarse únicamente con gasoil para autotracción conforme a la norma
europea EN590.
K

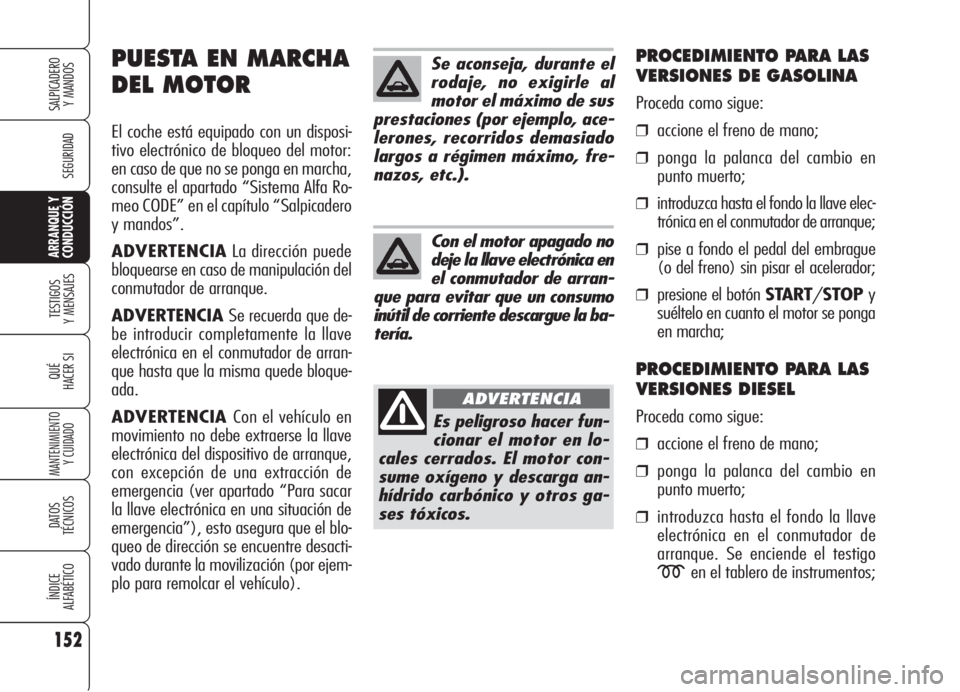

PUESTA EN MARCHA DEL MOTOR
Motores de gasolina: compruebe que el freno de mano esté accionado; ponga la palanca del cambio en punto muer-
to; introduzca la llave electrónica en el conmutador de arranque; pise a fondo el pedal del embrague, sin pisar el acele-
rador; presione el botón START/STOPy suéltelo en cuanto el motor se ponga en marcha.
Motores Diesel:compruebe que el freno de mano esté accionado; ponga la palanca del cambio en punto muerto;
introduzca la llave electrónica en el conmutador de arranque; espere que se apaguen los testigos
Yym; pise a fon-
do el pedal del embrague, sin pisar el acelerador; presione el botónSTART/STOPy suéltelo en cuanto el motor se
ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el catalizador alcanza temperaturas muy altas. Por lo tanto, no estacione el co-
che sobre material inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.

RESPETO DEL MEDIO AMBIENTE
El coche está equipado con un sistema que permite realizar una diagnosis continua de los componentes re-
lacionados con las emisiones para garantizar un mayor respeto del medio ambiente.

7
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

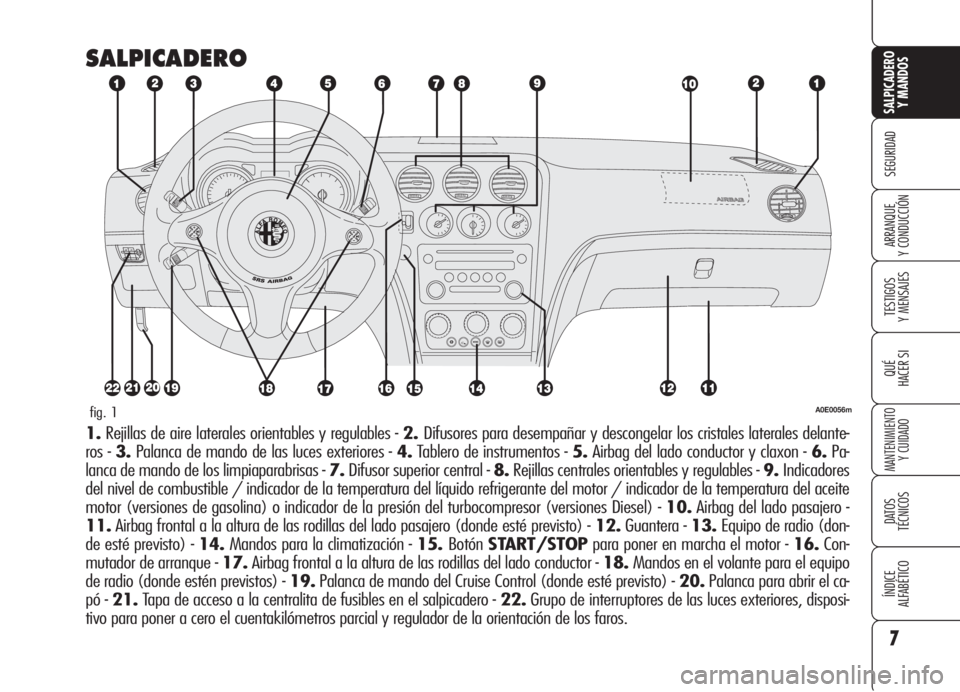

SALPICADERO
A0E0056mfig. 1
1.Rejillas de aire laterales orientables y regulables - 2.Difusores para desempañar y descongelar los cristales laterales delante-
ros - 3.Palanca de mando de las luces exteriores - 4.Tablero de instrumentos - 5.Airbag del lado conductor y claxon - 6.Pa-
lanca de mando de los limpiaparabrisas - 7.Difusor superior central - 8.Rejillas centrales orientables y regulables - 9.Indicadores
del nivel de combustible / indicador de la temperatura del líquido refrigerante del motor / indicador de la temperatura del aceite
motor (versiones de gasolina) o indicador de la presión del turbocompresor (versiones Diesel) - 10.Airbag del lado pasajero -
11.Airbag frontal a la altura de las rodillas del lado pasajero (donde esté previsto) - 12.Guantera - 13.Equipo de radio (don-
de esté previsto) - 14.Mandos para la climatización - 15.BotónSTART/STOPpara poner en marcha el motor - 16.Con-
mutador de arranque - 17.Airbag frontal a la altura de las rodillas del lado conductor - 18.Mandos en el volante para el equipo
de radio (donde estén previstos) - 19.Palanca de mando del Cruise Control (donde esté previsto) - 20.Palanca para abrir el ca-
pó - 21.Tapa de acceso a la centralita de fusibles en el salpicadero - 22.Grupo de interruptores de las luces exteriores, disposi-
tivo para poner a cero el cuentakilómetros parcial y regulador de la orientación de los faros.

19
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

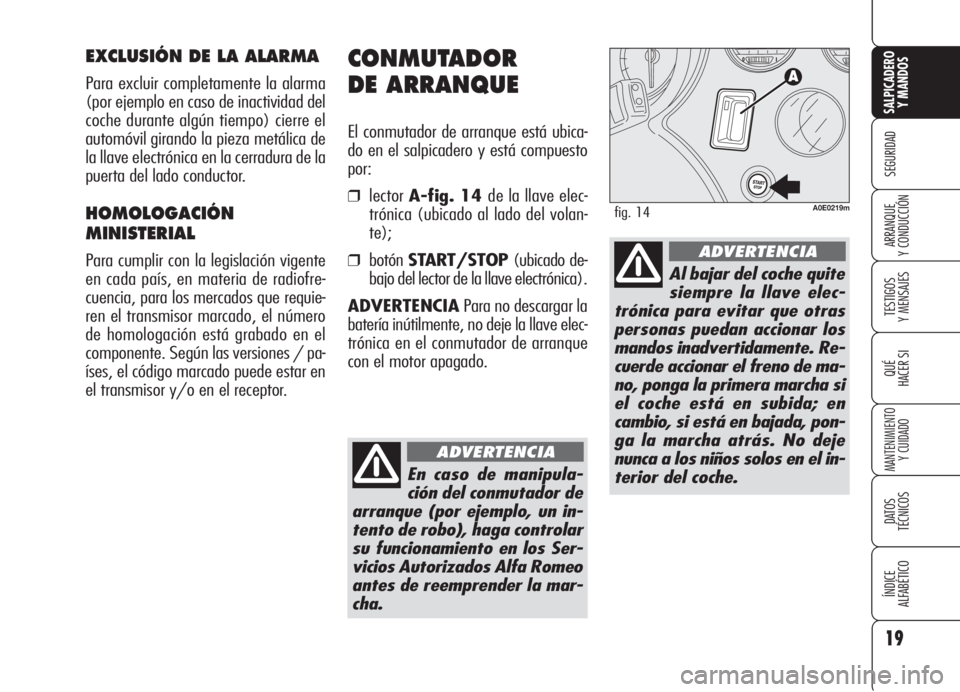

CONMUTADOR
DE ARRANQUE
El conmutador de arranque está ubica-
do en el salpicadero y está compuesto
por:
❒lectorA-fig. 14 de la llave elec-
trónica (ubicado al lado del volan-
te);
❒botónSTART/STOP(ubicado de-
bajo del lector de la llave electrónica).
ADVERTENCIAPara no descargar la
batería inútilmente, no deje la llave elec-
trónica en el conmutador de arranque
con el motor apagado.
EXCLUSIÓN DE LA ALARMA
Para excluir completamente la alarma
(por ejemplo en caso de inactividad del
coche durante algún tiempo) cierre el
automóvil girando la pieza metálica de
la llave electrónica en la cerradura de la
puerta del lado conductor.
HOMOLOGACIÓN
MINISTERIAL
Para cumplir con la legislación vigente
en cada país, en materia de radiofre-
cuencia, para los mercados que requie-
ren el transmisor marcado, el número
de homologación está grabado en el
componente. Según las versiones / pa-
íses, el código marcado puede estar en
el transmisor y/o en el receptor.
A0E0219mfig. 14
En caso de manipula-
ción del conmutador de
arranque (por ejemplo, un in-
tento de robo), haga controlar
su funcionamiento en los Ser-
vicios Autorizados Alfa Romeo
antes de reemprender la mar-
cha.
ADVERTENCIA
Al bajar del coche quite
siempre la llave elec-
trónica para evitar que otras
personas puedan accionar los
mandos inadvertidamente. Re-
cuerde accionar el freno de ma-
no, ponga la primera marcha si
el coche está en subida; en
cambio, si está en bajada, pon-
ga la marcha atrás. No deje
nunca a los niños solos en el in-
terior del coche.
ADVERTENCIA

ADVERTENCIA Si, introduciendo la lla-
ve electrónica en el conmutador de arran-
que, se enciende el testigo
Yen el ta-
blero de instrumentos (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) controle que la lla-
ve electrónica sea la correcta y vuelva a
introducirla en el conmutador de arran-
que. Si el problema persiste, acuda a los
Servicios Autorizados Alfa Romeo.
PARA APAGAR EL TABLERO
DE INSTRUMENTOS
Con el motor apagado y sin pisar los pe-
dales del embrague ni del freno presio-
ne el botón START/STOPo saque la
llave electrónica del conmutador de
arranque.
Después de algunos segundos se apaga
progresivamente la pantalla del table-
ro de instrumentos.
ADVERTENCIASi el tablero de ins-
trumentos no se apaga, acuda a los Ser-
vicios Autorizados Alfa Romeo.
BLOQUEO DE LA DIRECCIÓN
Activación
La dirección se bloquea unos 5 segun-
dos después de sacar la llave electróni-
ca del conmutador de arranque y de que
PARA ENCENDER
EL TABLERO DE
INSTRUMENTOS
Proceda como sigue:
❒introduzca la llave electrónica en el
conmutador de arranque;
❒con la llave electrónica introducida,
presione el botón START/STOP
sin pisar el pedal del embrague ni
el pedal del freno.
Si se aleja el coche dejando inadverti-
damente el tablero de instrumentos en-
cendido, los dispositivos eléctricos y elec-
trónicos se apagarán después de 1 ho-
ra con el fin de proteger la carga de la
batería.
ADVERTENCIASe recuerda que de-
be introducir completamente la llave
electrónica en el conmutador de arran-
que hasta que la misma quede bloque-
ada.
ADVERTENCIASi el tablero de ins-
trumentos no se enciende, acuda a los
Servicios Autorizados Alfa Romeo.
20
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

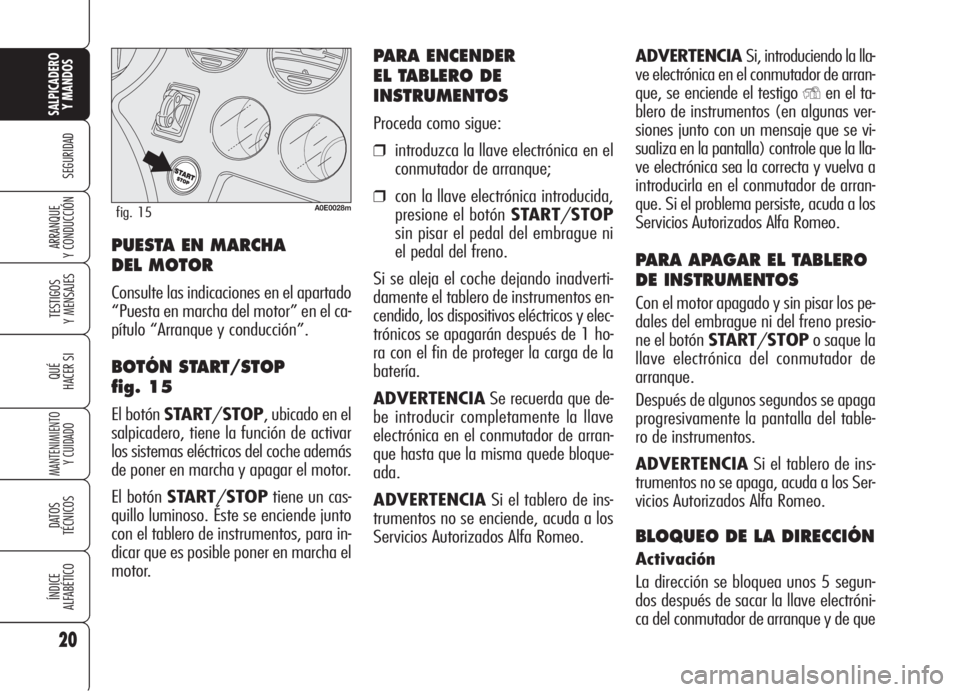

A0E0028mfig. 15
PUESTA EN MARCHA
DEL MOTOR
Consulte las indicaciones en el apartado
“Puesta en marcha del motor” en el ca-
pítulo “Arranque y conducción”.
BOTÓN START/STOP
fig. 15
El botón START/STOP, ubicado en el
salpicadero, tiene la función de activar
los sistemas eléctricos del coche además
de poner en marcha y apagar el motor.
El botón START/STOPtiene un cas-
quillo luminoso. Éste se enciende junto
con el tablero de instrumentos, para in-
dicar que es posible poner en marcha el
motor.

24
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Introduciendo la llave electrónica en el
conmutador de arranque se visualizan
los kilómetros (o mi) totales; para
visualizar el kilometraje (o mi) parcial
pulse la tecla A-fig. 22.
Durante la visualización del kilometra-
je parcial, es posible poner a cero este
valor pulsando prolongadamente la
teclaA-fig. 22.
PANTALLA
MULTIFUNCIÓN
(donde esté
prevista)
La “Pantalla multifunción” permite
visualizar la información útil y necesa-
ria durante la conducción y con mayor
precisión:
INFORMACIONES
PRESENTES EN LA PÁGINA
ESTÁNDAR DE LA
PANTALLA
❒HoraA-fig. 21;
❒temperatura exterior B;
❒kilómetros (o mi) totales o parcia-
les recorridos C(con los kilóme-
tros (o mi) totales se visualiza
TOTen la pantalla).
A0E0060mfig. 21
A0E0072mfig. 22
un número que indica el nivel de brillo
actualmente seleccionado. La visualiza-
ción permanece activa durante algunos
segundos y después desaparece.
REGULACIÓN AUTOMÁTICA
DE LA ILUMINACIÓN
DE LOS MANDOS
DEL REÓSTATO
Para permitir la máxima visibilidad y
comodidad en cualquier condición (por
ejemplo, conduciendo de día con las
luces encendidas o a través de túneles,
etc.), en el velocímetro hay un sensor
capaz de regular automáticamente, des-
pués de introducir la llave electrónica en
el conmutador de arranque y presionar el
botónSTART/STOP, el brillo de la
pantalla del tablero de instrumentos, de
la pantalla del equipo de radio (donde
esté previsto), de la pantalla de la cli-
matización, de la pantalla del sistema de
radionavegación (donde esté previsto) y
de la gráfica de los instrumentos del
coche (indicador del nivel de combusti-
ble, indicador de la temperatura del acei-
te motor (versiones de gasolina) o indi-
cador de la presión del turbocompresor
(versiones Diesel) e indicador de tempe-
ratura del líquido refrigerante del motor).

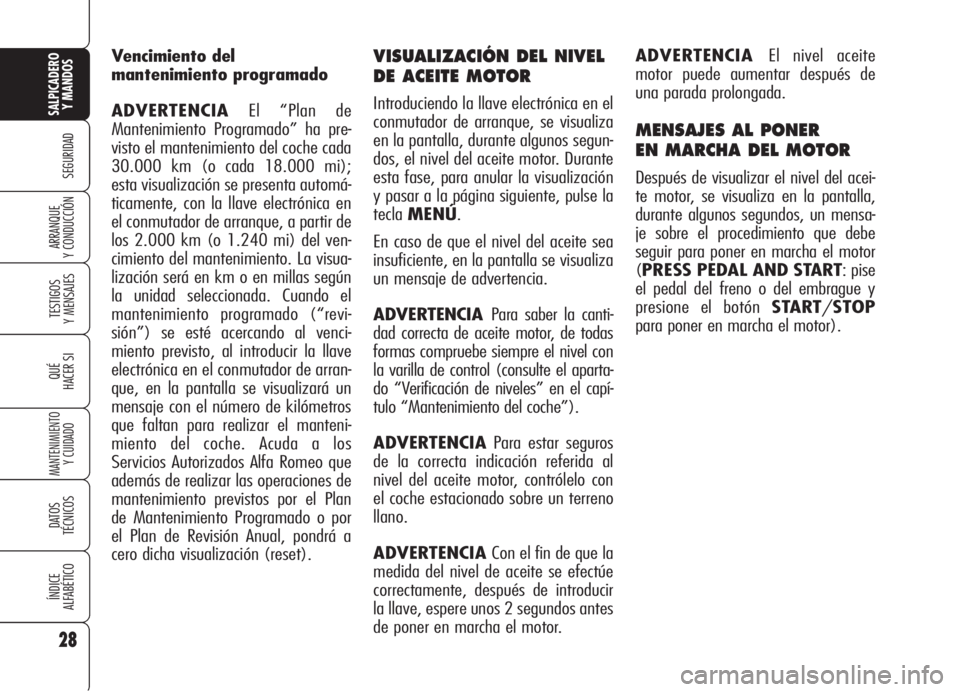

VISUALIZACIÓN DEL NIVEL
DE ACEITE MOTOR
Introduciendo la llave electrónica en el
conmutador de arranque, se visualiza
en la pantalla, durante algunos segun-
dos, el nivel del aceite motor. Durante
esta fase, para anular la visualización
y pasar a la página siguiente, pulse la
teclaMENÚ.
En caso de que el nivel del aceite sea
insuficiente, en la pantalla se visualiza
un mensaje de advertencia.
ADVERTENCIA Para saber la canti-
dad correcta de aceite motor, de todas
formas compruebe siempre el nivel con
la varilla de control (consulte el aparta-
do “Verificación de niveles” en el capí-
tulo “Mantenimiento del coche”).
ADVERTENCIAPara estar seguros
de la correcta indicación referida al
nivel del aceite motor, contrólelo con
el coche estacionado sobre un terreno
llano.
ADVERTENCIA Con el fin de que la
medida del nivel de aceite se efectúe
correctamente, después de introducir
la llave, espere unos 2 segundos antes
de poner en marcha el motor.ADVERTENCIA El nivel aceite
motor puede aumentar después de
una parada prolongada.
MENSAJES AL PONER
EN MARCHA DEL MOTOR
Después de visualizar el nivel del acei-
te motor, se visualiza en la pantalla,
durante algunos segundos, un mensa-
je sobre el procedimiento que debe
seguir para poner en marcha el motor
(PRESS PEDAL AND START: pise
el pedal del freno o del embrague y
presione el botón START/STOP
para poner en marcha el motor). Vencimiento del
mantenimiento programado
ADVERTENCIAEl “Plan de
Mantenimiento Programado” ha pre-
visto el mantenimiento del coche cada
30.000 km (o cada 18.000 mi);
esta visualización se presenta automá-
ticamente, con la llave electrónica en
el conmutador de arranque, a partir de
los 2.000 km (o 1.240 mi) del ven-
cimiento del mantenimiento. La visua-
lización será en km o en millas según
la unidad seleccionada. Cuando el
mantenimiento programado (“revi-
sión”) se esté acercando al venci-
miento previsto, al introducir la llave
electrónica en el conmutador de arran-
que, en la pantalla se visualizará un
mensaje con el número de kilómetros
que faltan para realizar el manteni-
miento del coche. Acuda a los
Servicios Autorizados Alfa Romeo que
además de realizar las operaciones de
mantenimiento previstos por el Plan
de Mantenimiento Programado o por
el Plan de Revisión Anual, pondrá a
cero dicha visualización (reset).
28
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

47
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

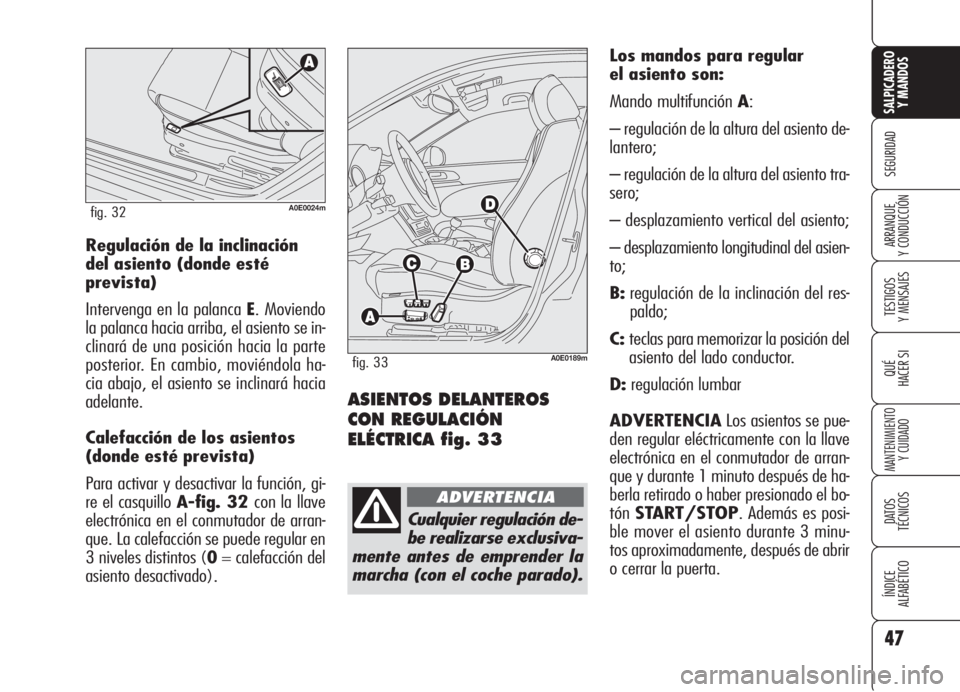

ASIENTOS DELANTEROS
CON REGULACIÓN
ELÉCTRICA fig. 33
Los mandos para regular
el asiento son:
Mando multifunción A:
– regulación de la altura del asiento de-
lantero;
– regulación de la altura del asiento tra-
sero;
– desplazamiento vertical del asiento;
– desplazamiento longitudinal del asien-
to;
B:regulación de la inclinación del res-
paldo;
C:teclas para memorizar la posición del
asiento del lado conductor.
D:regulación lumbar
ADVERTENCIALos asientos se pue-
den regular eléctricamente con la llave
electrónica en el conmutador de arran-
que y durante 1 minuto después de ha-
berla retirado o haber presionado el bo-
tónSTART/STOP. Además es posi-
ble mover el asiento durante 3 minu-
tos aproximadamente, después de abrir
o cerrar la puerta. Regulación de la inclinación
del asiento (donde esté
prevista)
Intervenga en la palanca E. Moviendo
la palanca hacia arriba, el asiento se in-
clinará de una posición hacia la parte
posterior. En cambio, moviéndola ha-
cia abajo, el asiento se inclinará hacia
adelante.
Calefacción de los asientos
(donde esté prevista)
Para activar y desactivar la función, gi-
re el casquillo A-fig. 32 con la llave
electrónica en el conmutador de arran-
que. La calefacción se puede regular en
3 niveles distintos (0= calefacción del
asiento desactivado).
A0E0024mfig. 32
Cualquier regulación de-
be realizarse exclusiva-
mente antes de emprender la
marcha (con el coche parado).
ADVERTENCIA
A0E0189mfig. 33

152
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
Se aconseja, durante el
rodaje, no exigirle al
motor el máximo de sus
prestaciones (por ejemplo, ace-
lerones, recorridos demasiado
largos a régimen máximo, fre-
nazos, etc.).
Es peligroso hacer fun-
cionar el motor en lo-
cales cerrados. El motor con-
sume oxígeno y descarga an-
hídrido carbónico y otros ga-
ses tóxicos.
ADVERTENCIA
Con el motor apagado no
deje la llave electrónica en
el conmutador de arran-
que para evitar que un consumo
inútil de corriente descargue la ba-
tería.
PROCEDIMIENTO PARA LAS
VERSIONES DE GASOLINA
Proceda como sigue:
❒accione el freno de mano;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave elec-
trónica en el conmutador de arranque;
❒pise a fondo el pedal del embrague
(o del freno) sin pisar el acelerador;
❒presione el botón START/STOPy
suéltelo en cuanto el motor se ponga
en marcha;
PROCEDIMIENTO PARA LAS
VERSIONES DIESEL
Proceda como sigue:
❒accione el freno de mano;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave
electrónica en el conmutador de
arranque. Se enciende el testigo
men el tablero de instrumentos;
PUESTA EN MARCHA
DEL MOTOR
El coche está equipado con un disposi-
tivo electrónico de bloqueo del motor:
en caso de que no se ponga en marcha,
consulte el apartado “Sistema Alfa Ro-
meo CODE” en el capítulo “Salpicadero
y mandos”.
ADVERTENCIALa dirección puede
bloquearse en caso de manipulación del
conmutador de arranque.
ADVERTENCIA Se recuerda que de-
be introducir completamente la llave
electrónica en el conmutador de arran-
que hasta que la misma quede bloque-
ada.
ADVERTENCIA Con el vehículo en
movimiento no debe extraerse la llave
electrónica del dispositivo de arranque,
con excepción de una extracción de
emergencia (ver apartado “Para sacar
la llave electrónica en una situación de
emergencia”), esto asegura que el blo-
queo de dirección se encuentre desacti-
vado durante la movilización (por ejem-
plo para remolcar el vehículo).
