Y CONDUCCIÓNLa fecha Cpermanece visualizada en
la zona central de la pantalla hasta
que se requiera otra función (por
ejemplo “Regulación de la ilumina-
ción”) y otras informaciones sobre el
estado del coche.
Con la llave fuera del conmutador de
arranque (cuando se abre por lo
menos una de las puertas delanteras)
la pantalla se ilumina visualizando
durante algunos segundos, la hora, los
kilómetros (o millas) recorridos y la
temperatura exterior.
INFORMACIÓN SOBRE
EL ESTADO DEL COCHE
(por evento)
❒Vencimiento del mantenimiento
programado;
❒informaciones sobre el Ordenador
de viaje (Trip Computer);
❒regulación de la iluminación de los
mandos del reóstato;
❒visualización del nivel de aceite
motor;
ADVERTENCIAAl abrir una puerta
delantera, en la pantalla se visualiza,
durante algunos segundos, la hora, el
kilometraje recorrido y la temperatura
exterior.

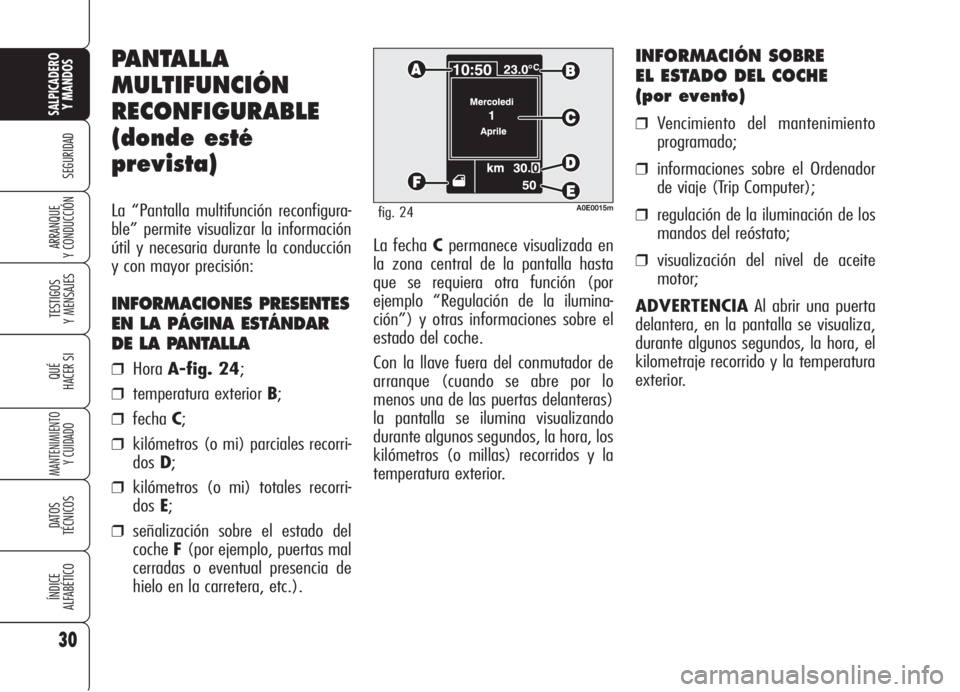

PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
(donde esté
prevista)
La “Pantalla multifunción reconfigura-
ble” permite visualizar la información
útil y necesaria durante la conducción
y con mayor precisión:
INFORMACIONES PRESENTES
EN LA PÁGINA ESTÁNDAR
DE LA PANTALLA
❒HoraA-fig. 24;
❒temperatura exterior B;
❒fechaC;
❒kilómetros (o mi) parciales recorri-
dosD;
❒kilómetros (o mi) totales recorri-
dosE;
❒señalización sobre el estado del
cocheF(por ejemplo, puertas mal
cerradas o eventual presencia de
hielo en la carretera, etc.).
A0E0015mfig. 24

34
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Regulación de la sensibilidad
del sensor crepuscular
(donde esté previsto)
(Sens.Crep.)
Esta función permite regular (en 3
niveles) la sensibilidad del sensor cre-
puscular.
Para su regulación, proceda como
sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el nivel de
sensibilidad seleccionado anterior-
mente;
❒pulse la tecla +o–para proceder
a su regulación;
❒pulse brevemente la teclaMENU
para volver a la página anterior o
púlsela prolongadamente para
regresar a la página estándar.
Modalidad para poner a cero
el Trip B (Reset Trip B)
Esta función permite seleccionar el
modo para poner a cero el Trip B
(Automático o Manual).
Para mayor información, consulte el
apartado “Ordenador de Viaje” (“Trip
computer”). Límite de velocidad
(Umbral Vel.)
Esta función permite seleccionar el
límite de la velocidad del coche
(km/h o mph), que si se supera, acti-
va automáticamente una señal acústi-
ca y visual y un mensaje que se visua-
liza en la pantalla (consulte el capítu-
lo “Testigos y mensajes”).
Para seleccionar el límite de velocidad,
proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza OFF;
❒pulse la tecla +: en la pantalla se
visualizaON;
❒pulse brevemente la tecla MENU
y con las teclas +/–seleccione la
velocidad deseada (durante la
selección el valor parpadea);
❒pulse brevemente la tecla MENU
para volver a la página del menú o
pulse prolongadamente la tecla
para volver a la página estándar.ADVERTENCIASe puede seleccio-
nar entre 30 y 250 km/h, o 20 y
155 mph dependiendo de la unidad
de medida seleccionada (consulte el
apartado “Unidad de medida”
(Unidades) que se describe a conti-
nuación). Cada vez que pulsa la tecla
+/–aumenta o disminuye de 5 uni-
dades. Manteniendo pulsada la tecla
+/–aumenta o disminuye rápida-
mente y en modo automático. Al acer-
carse al valor deseado, pulse la tecla
poco a poco.
Para anular la selección:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza ON;
❒pulse la tecla –: en la pantalla se
visualizaOFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para
regresar a la página estándar.

41
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Reset TRIP B
Fin de un viaje parcial
Inicio de un nuevo viaje parcialFin de un viaje parcial
Inicio de un nuevo
viaje parcial
Reset TRIP B
Fin de un viaje parcial
Inicio de un nuevo
viaje parcial Reset GENERAL TRIP
Fin de un viaje completo
Inicio de un viaje nuevoReset GENERAL TRIP
Fin de un viaje completo
Inicio de un viaje nuevo
Fin de un viaje parcial
Inicio de un nuevo
viaje parcial Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙˙
˙
˙ ˙
fig. 27

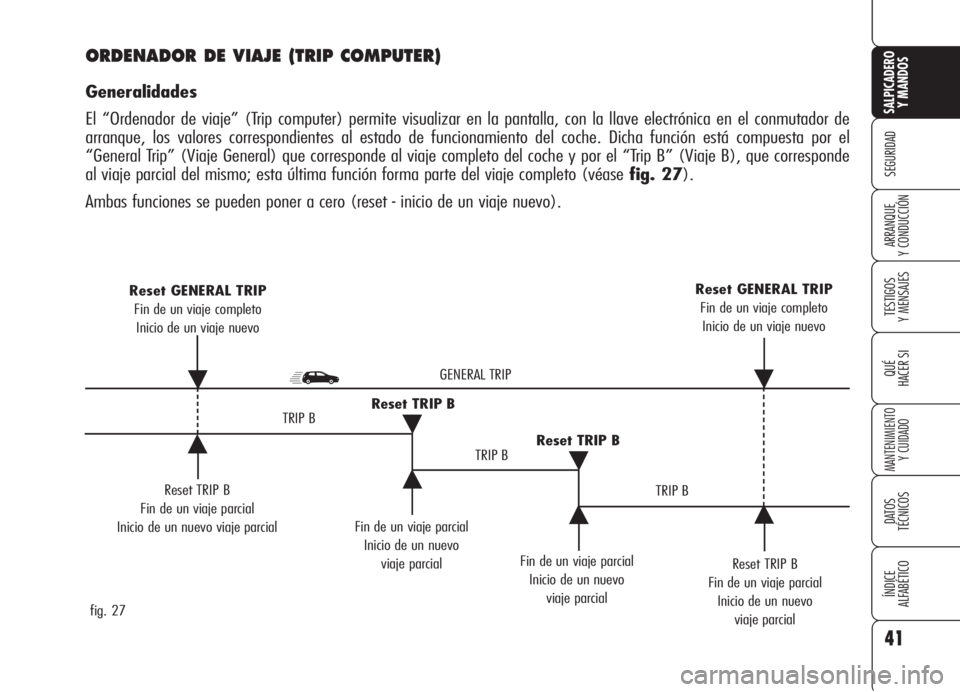

ORDENADOR DE VIAJE (TRIP COMPUTER)
Generalidades
El “Ordenador de viaje” (Trip computer) permite visualizar en la pantalla, con la llave electrónica en el conmutador de
arranque, los valores correspondientes al estado de funcionamiento del coche. Dicha función está compuesta por el
“General Trip” (Viaje General) que corresponde al viaje completo del coche y por el “Trip B” (Viaje B), que corresponde
al viaje parcial del mismo; esta última función forma parte del viaje completo (véase fig. 27).
Ambas funciones se pueden poner a cero (reset - inicio de un viaje nuevo).

42
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

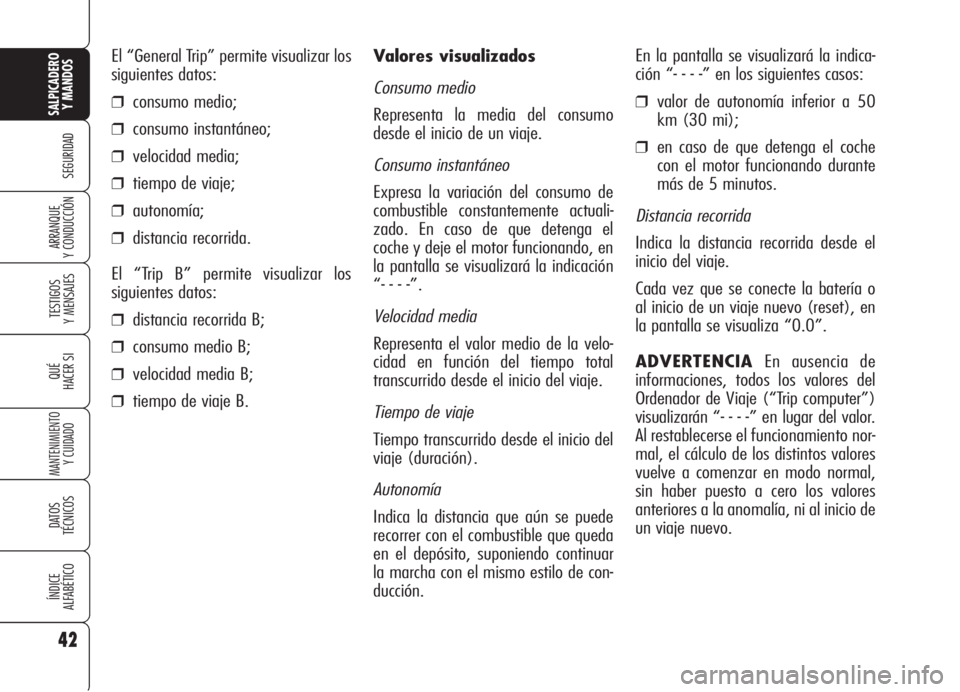

Valores visualizados
Consumo medio
Representa la media del consumo
desde el inicio de un viaje.
Consumo instantáneo
Expresa la variación del consumo de
combustible constantemente actuali-
zado. En caso de que detenga el
coche y deje el motor funcionando, en
la pantalla se visualizará la indicación
“- - - -”.
Velocidad media
Representa el valor medio de la velo-
cidad en función del tiempo total
transcurrido desde el inicio del viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del
viaje (duración).
Autonomía
Indica la distancia que aún se puede
recorrer con el combustible que queda
en el depósito, suponiendo continuar
la marcha con el mismo estilo de con-
ducción.En la pantalla se visualizará la indica-
ción “- - - -” en los siguientes casos:
❒valor de autonomía inferior a 50
km (30 mi);
❒en caso de que detenga el coche
con el motor funcionando durante
más de 5 minutos.
Distancia recorrida
Indica la distancia recorrida desde el
inicio del viaje.
Cada vez que se conecte la batería o
al inicio de un viaje nuevo (reset), en
la pantalla se visualiza “0.0”.
ADVERTENCIAEn ausencia de
informaciones, todos los valores del
Ordenador de Viaje (“Trip computer”)
visualizarán “- - - -” en lugar del valor.
Al restablecerse el funcionamiento nor-
mal, el cálculo de los distintos valores
vuelve a comenzar en modo normal,
sin haber puesto a cero los valores
anteriores a la anomalía, ni al inicio de
un viaje nuevo. El “General Trip” permite visualizar los
siguientes datos:
❒consumo medio;
❒consumo instantáneo;
❒velocidad media;
❒tiempo de viaje;
❒autonomía;
❒distancia recorrida.
El “Trip B” permite visualizar los
siguientes datos:
❒distancia recorrida B;
❒consumo medio B;
❒velocidad media B;
❒tiempo de viaje B.

43
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

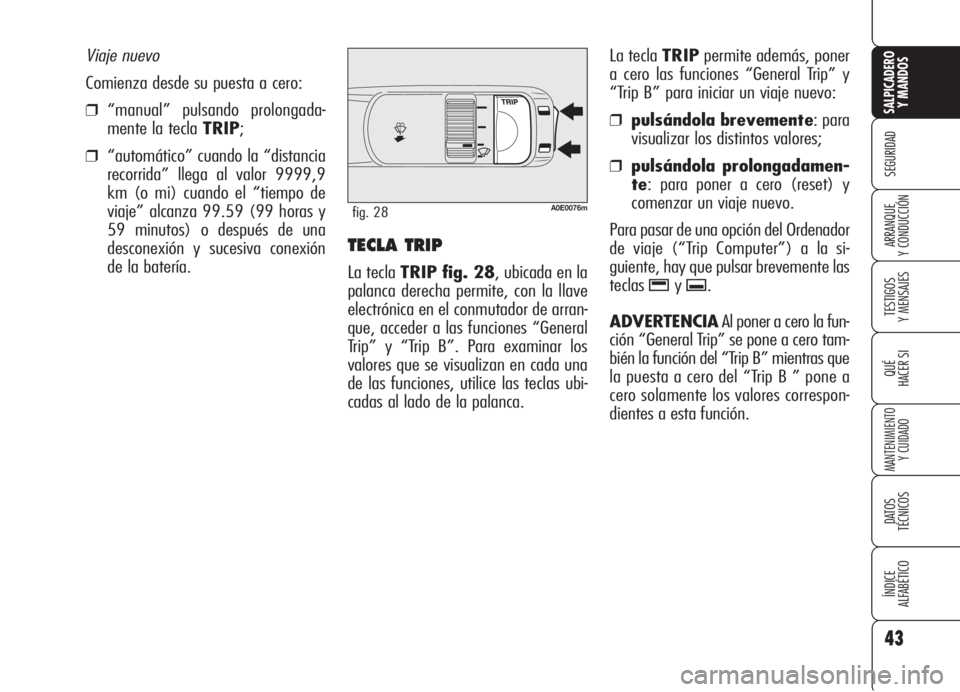

Y CONDUCCIÓNTECLA TRIP
La tecla TRIP fig. 28, ubicada en la
palanca derecha permite, con la llave
electrónica en el conmutador de arran-
que, acceder a las funciones “General
Trip” y “Trip B”. Para examinar los
valores que se visualizan en cada una
de las funciones, utilice las teclas ubi-
cadas al lado de la palanca.La tecla TRIPpermite además, poner
a cero las funciones “General Trip” y
“Trip B” para iniciar un viaje nuevo:
❒pulsándola brevemente: para
visualizar los distintos valores;
❒pulsándola prolongadamen-
te: para poner a cero (reset) y
comenzar un viaje nuevo.
Para pasar de una opción del Ordenador
de viaje (“Trip Computer”) a la si-
guiente, hay que pulsar brevemente las
teclas
-y..
ADVERTENCIAAl poner a cero la fun-
ción “General Trip” se pone a cero tam-
bién la función del “Trip B” mientras que
la puesta a cero del “Trip B ” pone a
cero solamente los valores correspon-
dientes a esta función. Viaje nuevo
Comienza desde su puesta a cero:
❒“manual” pulsando prolongada-
mente la tecla TRIP;
❒“automático” cuando la “distancia
recorrida” llega al valor 9999,9
km (o mi) cuando el “tiempo de
viaje” alcanza 99.59 (99 horas y
59 minutos) o después de una
desconexión y sucesiva conexión
de la batería.
A0E0076mfig. 28

44
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

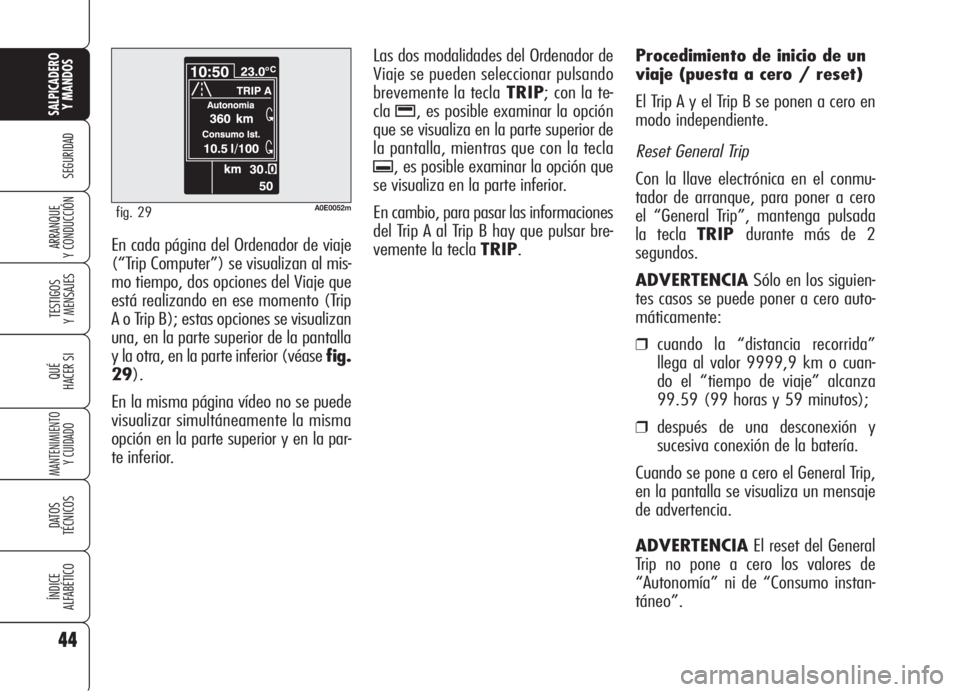

Y CONDUCCIÓNEn cada página del Ordenador de viaje
(“Trip Computer”) se visualizan al mis-
mo tiempo, dos opciones del Viaje que
está realizando en ese momento (Trip
A o Trip B); estas opciones se visualizan
una, en la parte superior de la pantalla
y la otra, en la parte inferior (véase fig.
29).
En la misma página vídeo no se puede
visualizar simultáneamente la misma
opción en la parte superior y en la par-
te inferior.Las dos modalidades del Ordenador de
Viaje se pueden seleccionar pulsando
brevemente la teclaTRIP; con la te-
cla
-, es posible examinar la opción
que se visualiza en la parte superior de
la pantalla, mientras que con la tecla
., es posible examinar la opción que
se visualiza en la parte inferior.
En cambio, para pasar las informaciones
del Trip A al Trip B hay que pulsar bre-
vemente la tecla TRIP.Procedimiento de inicio de un
viaje (puesta a cero / reset)
El Trip A y el Trip B se ponen a cero en
modo independiente.
Reset General Trip
Con la llave electrónica en el conmu-
tador de arranque, para poner a cero
el “General Trip”, mantenga pulsada
la tecla TRIPdurante más de 2
segundos.
ADVERTENCIASólo en los siguien-
tes casos se puede poner a cero auto-
máticamente:
❒cuando la “distancia recorrida”
llega al valor 9999,9 km o cuan-
do el “tiempo de viaje” alcanza
99.59 (99 horas y 59 minutos);
❒después de una desconexión y
sucesiva conexión de la batería.
Cuando se pone a cero el General Trip,
en la pantalla se visualiza un mensaje
de advertencia.
ADVERTENCIAEl reset del General
Trip no pone a cero los valores de
“Autonomía” ni de “Consumo instan-
táneo”.
