2005 YAMAHA YZF-R6 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

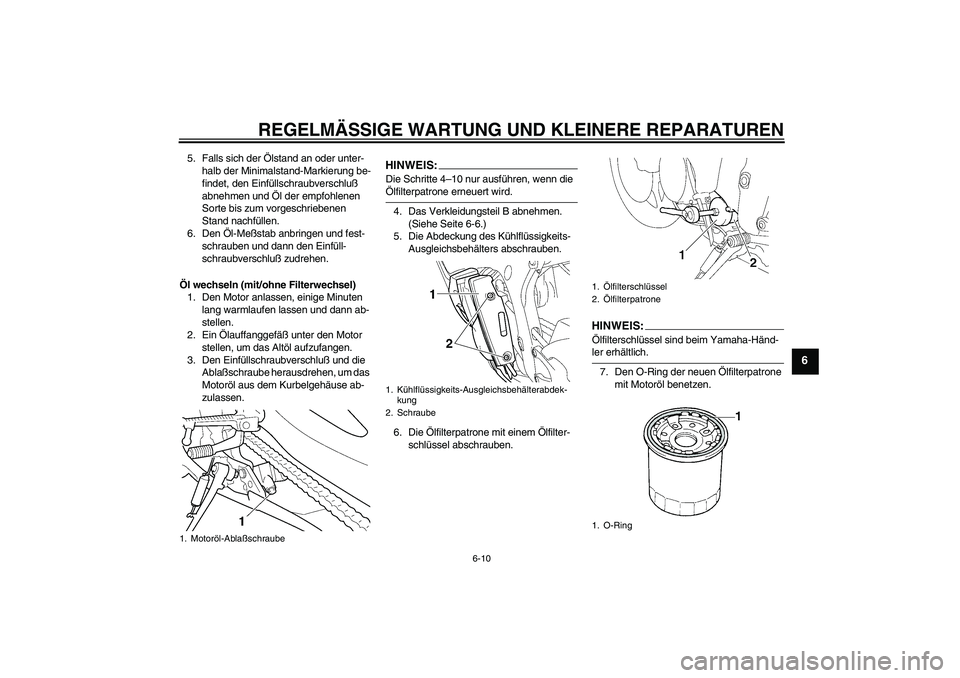

6-10
6
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluß
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.
6. Den Öl-Meßstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluß zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um das
Motoröl aus dem Kurbelgehäuse ab-
zulassen.
HINWEIS:Die Schritte 4–10 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
5. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters abschrauben.
6. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
7. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
1. Motoröl-Ablaßschraube
1. Kühlflüssigkeits-Ausgleichsbehälterabdek-
kung
2. Schraube
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
U5SLG2G0.book Page 10 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

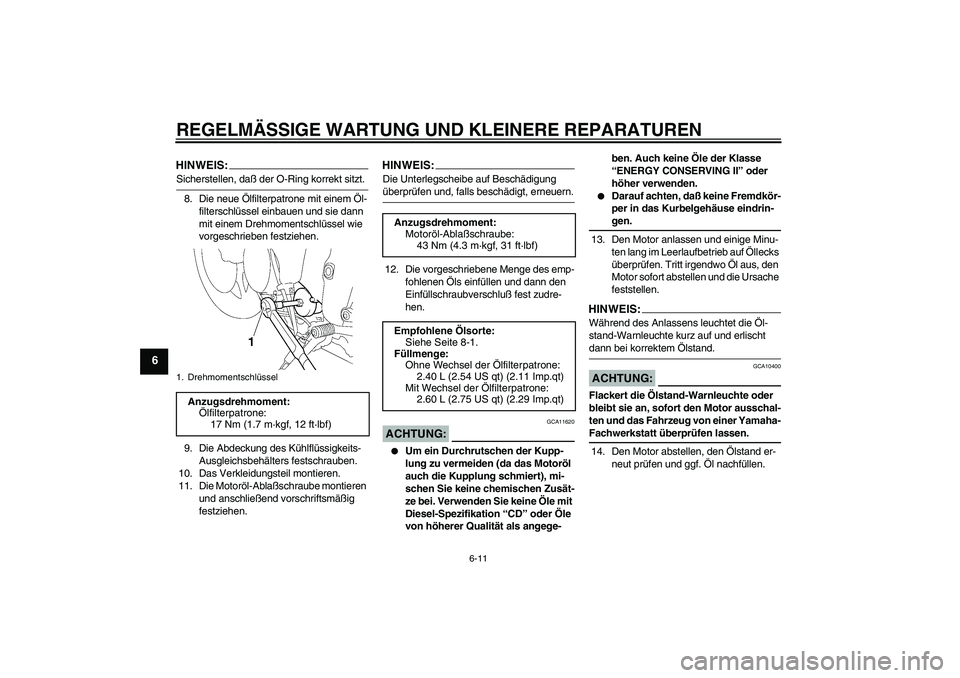

6-11
6
HINWEIS:Sicherstellen, daß der O-Ring korrekt sitzt.
8. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
9. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters festschrauben.
10. Das Verkleidungsteil montieren.
11. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
12. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
13. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
14. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt) (2.29 Imp.qt)
U5SLG2G0.book Page 11 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

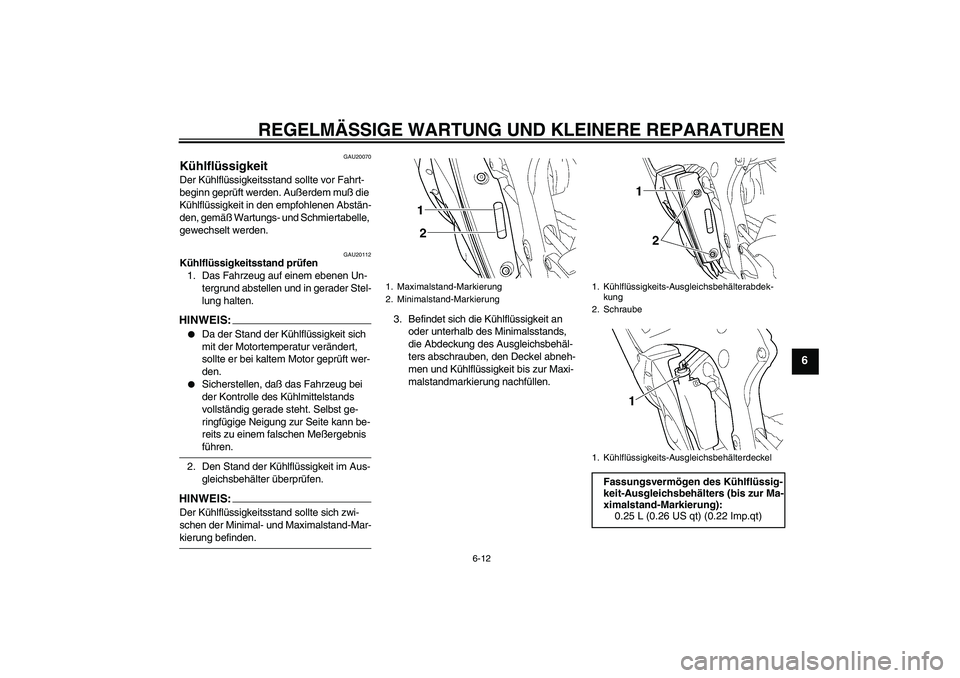

6-12
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muß die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAU20112
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Meßergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich die Kühlflüssigkeit an
oder unterhalb des Minimalsstands,
die Abdeckung des Ausgleichsbehäl-
ters abschrauben, den Deckel abneh-
men und Kühlflüssigkeit bis zur Maxi-
malstandmarkierung nachfüllen.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterabdek-
kung
2. Schraube
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüssig-
keit-Ausgleichsbehälters (bis zur Ma-
ximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5SLG2G0.book Page 12 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

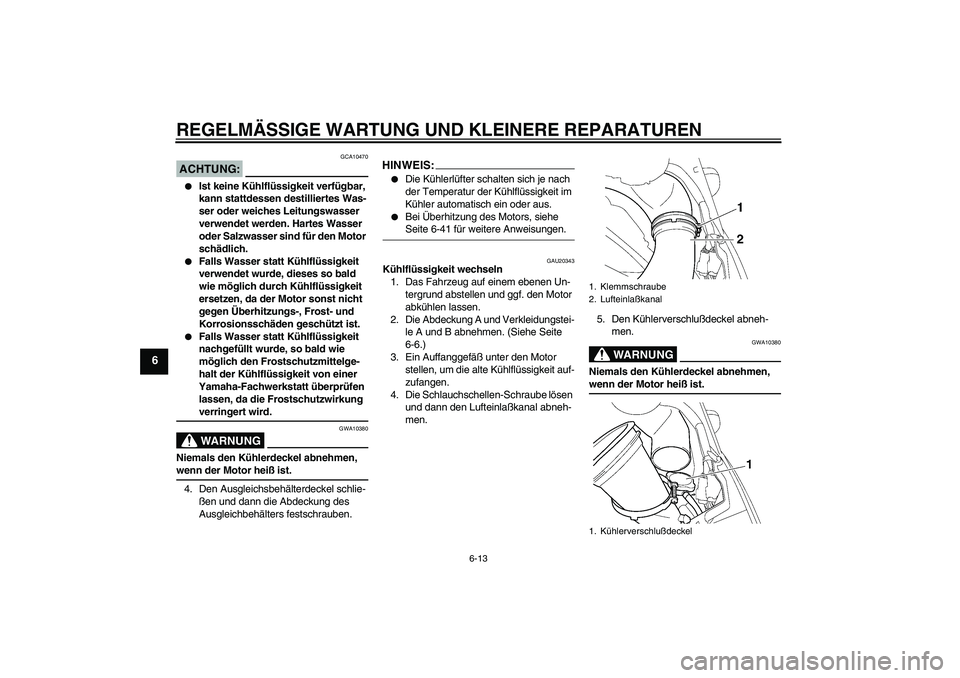

6-13
6
ACHTUNG:
GCA10470


Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.


Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.


Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
4. Den Ausgleichsbehälterdeckel schlie-
ßen und dann die Abdeckung des
Ausgleichbehälters festschrauben.
HINWEIS:

Die Kühlerlüfter schalten sich je nach
der Temperatur der Kühlflüssigkeit im
Kühler automatisch ein oder aus.


Bei Überhitzung des Motors, siehe Seite 6-41 für weitere Anweisungen.
GAU20343
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckung A und Verkleidungstei-
le A und B abnehmen. (Siehe Seite
6-6.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Schlauchschellen-Schraube lösen
und dann den Lufteinlaßkanal abneh-
men.5. Den Kühlerverschlußdeckel abneh-
men.
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.1. Klemmschraube
2. Lufteinlaßkanal
1. Kühlerverschlußdeckel
U5SLG2G0.book Page 13 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

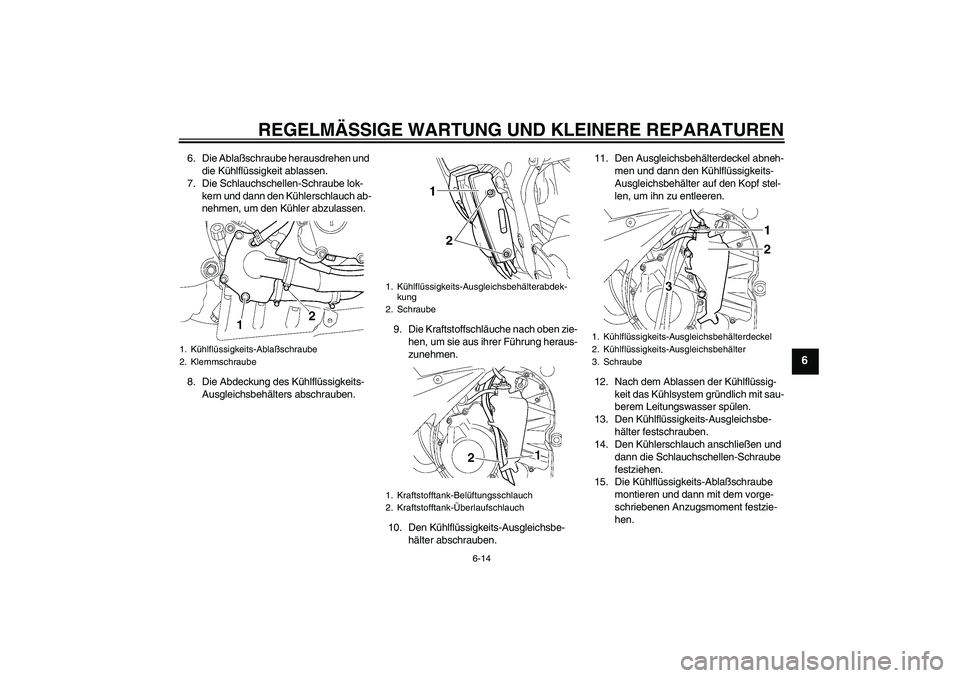

6-14
6
6. Die Ablaßschraube herausdrehen und
die Kühlflüssigkeit ablassen.
7. Die Schlauchschellen-Schraube lok-
kern und dann den Kühlerschlauch ab-
nehmen, um den Kühler abzulassen.
8. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters abschrauben.9. Die Kraftstoffschläuche nach oben zie-
hen, um sie aus ihrer Führung heraus-
zunehmen.
10. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.11. Den Ausgleichsbehälterdeckel abneh-
men und dann den Kühlflüssigkeits-
Ausgleichsbehälter auf den Kopf stel-
len, um ihn zu entleeren.
12. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
13. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
14. Den Kühlerschlauch anschließen und
dann die Schlauchschellen-Schraube
festziehen.
15. Die Kühlflüssigkeits-Ablaßschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.1. Kühlflüssigkeits-Ablaßschraube
2. Klemmschraube
1. Kühlflüssigkeits-Ausgleichsbehälterabdek-
kung
2. Schraube
1. Kraftstofftank-Belüftungsschlauch
2. Kraftstofftank-Überlaufschlauch
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Schraube
U5SLG2G0.book Page 14 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

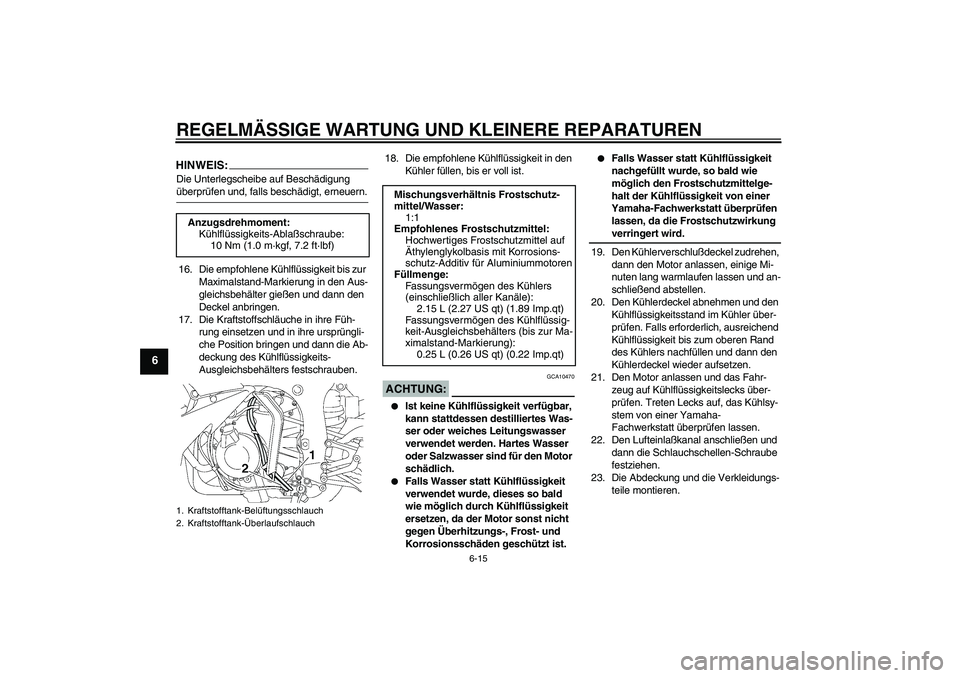

6-15
6
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
16. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den Aus-
gleichsbehälter gießen und dann den
Deckel anbringen.
17. Die Kraftstoffschläuche in ihre Füh-
rung einsetzen und in ihre ursprüngli-
che Position bringen und dann die Ab-
deckung des Kühlflüssigkeits-
Ausgleichsbehälters festschrauben.18. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
ACHTUNG:
GCA10470


Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.


Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.


Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.
19. Den Kühlerverschlußdeckel zudrehen,
dann den Motor anlassen, einige Mi-
nuten lang warmlaufen lassen und an-
schließend abstellen.
20. Den Kühlerdeckel abnehmen und den
Kühlflüssigkeitsstand im Kühler über-
prüfen. Falls erforderlich, ausreichend
Kühlflüssigkeit bis zum oberen Rand
des Kühlers nachfüllen und dann den
Kühlerdeckel wieder aufsetzen.
21. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsy-
stem von einer Yamaha-
Fachwerkstatt überprüfen lassen.
22. Den Lufteinlaßkanal anschließen und
dann die Schlauchschellen-Schraube
festziehen.
23. Die Abdeckung und die Verkleidungs-
teile montieren. Anzugsdrehmoment:
Kühlflüssigkeits-Ablaßschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Kraftstofftank-Belüftungsschlauch
2. Kraftstofftank-Überlaufschlauch
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.15 L (2.27 US qt) (1.89 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keit-Ausgleichsbehälters (bis zur Ma-
ximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5SLG2G0.book Page 15 Thursday, August 5, 2004 10:34 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

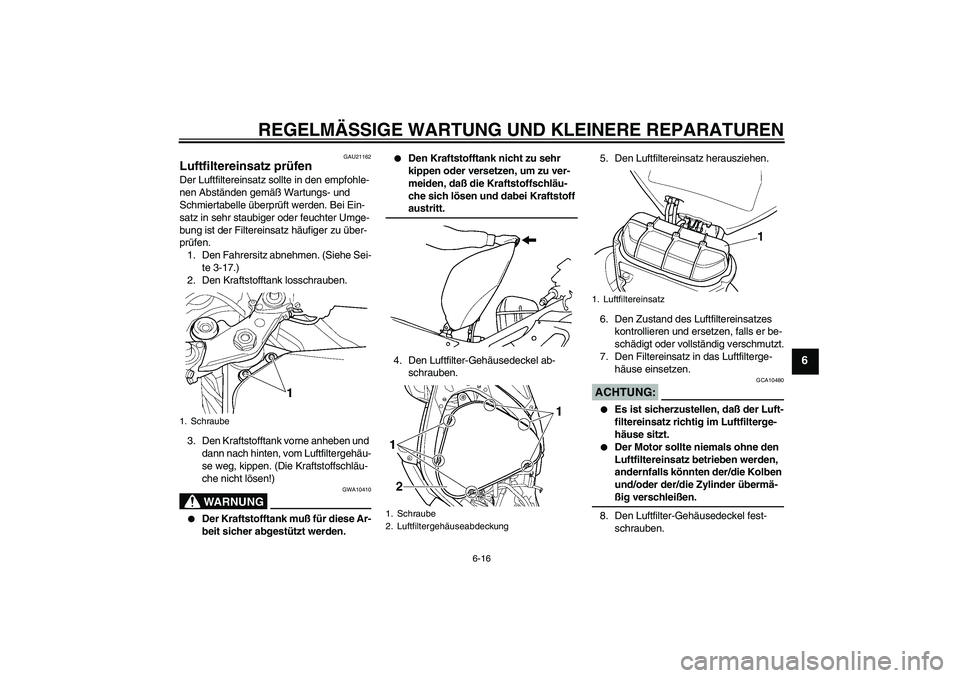

6-16
6
GAU21162
Luftfiltereinsatz prüfen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle überprüft werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filtereinsatz häufiger zu über-
prüfen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-17.)
2. Den Kraftstofftank losschrauben.
3. Den Kraftstofftank vorne anheben und
dann nach hinten, vom Luftfiltergehäu-
se weg, kippen. (Die Kraftstoffschläu-
che nicht lösen!)
WARNUNG
GWA10410


Der Kraftstofftank muß für diese Ar-
beit sicher abgestützt werden.


Den Kraftstofftank nicht zu sehr
kippen oder versetzen, um zu ver-
meiden, daß die Kraftstoffschläu-
che sich lösen und dabei Kraftstoff austritt.
4. Den Luftfilter-Gehäusedeckel ab-
schrauben.5. Den Luftfiltereinsatz herausziehen.
6. Den Zustand des Luftfiltereinsatzes
kontrollieren und ersetzen, falls er be-
schädigt oder vollständig verschmutzt.
7. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:
GCA10480


Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
1. Schraube
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
U5SLG2G0.book Page 16 Thursday, August 5, 2004 10:34 AM

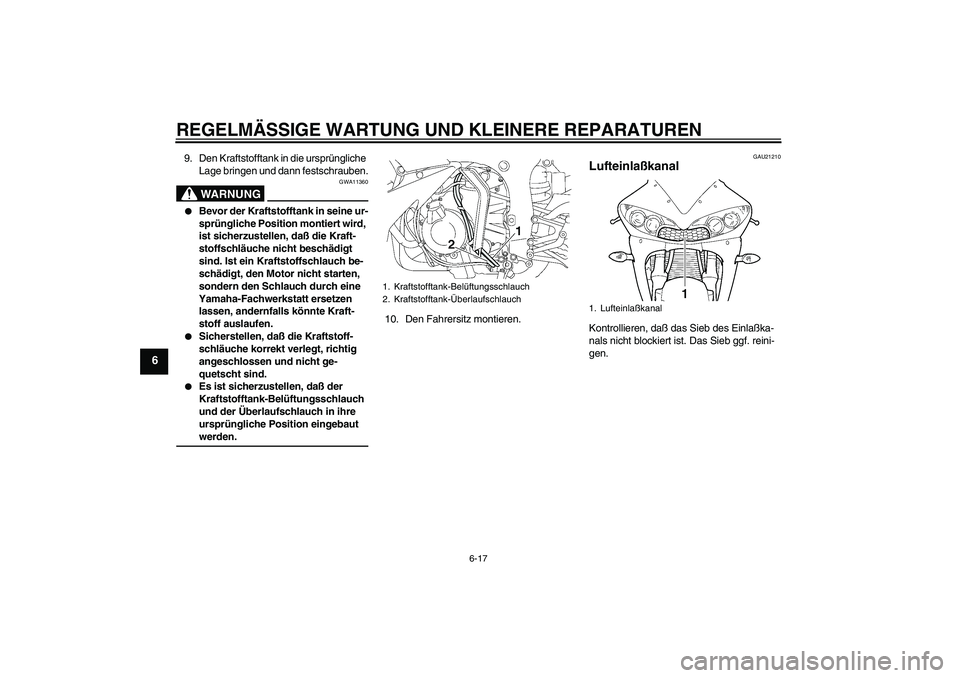

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
9. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
WARNUNG
GWA11360


Bevor der Kraftstofftank in seine ur-
sprüngliche Position montiert wird,
ist sicherzustellen, daß die Kraft-
stoffschläuche nicht beschädigt
sind. Ist ein Kraftstoffschlauch be-
schädigt, den Motor nicht starten,
sondern den Schlauch durch eine
Yamaha-Fachwerkstatt ersetzen
lassen, andernfalls könnte Kraft-
stoff auslaufen.


Sicherstellen, daß die Kraftstoff-
schläuche korrekt verlegt, richtig
angeschlossen und nicht ge-
quetscht sind.


Es ist sicherzustellen, daß der
Kraftstofftank-Belüftungsschlauch
und der Überlaufschlauch in ihre
ursprüngliche Position eingebaut werden.10. Den Fahrersitz montieren.
GAU21210
Lufteinlaßkanal Kontrollieren, daß das Sieb des Einlaßka-
nals nicht blockiert ist. Das Sieb ggf. reini-
gen.
1. Kraftstofftank-Belüftungsschlauch
2. Kraftstofftank-Überlaufschlauch
1. Lufteinlaßkanal
U5SLG2G0.book Page 17 Thursday, August 5, 2004 10:34 AM
