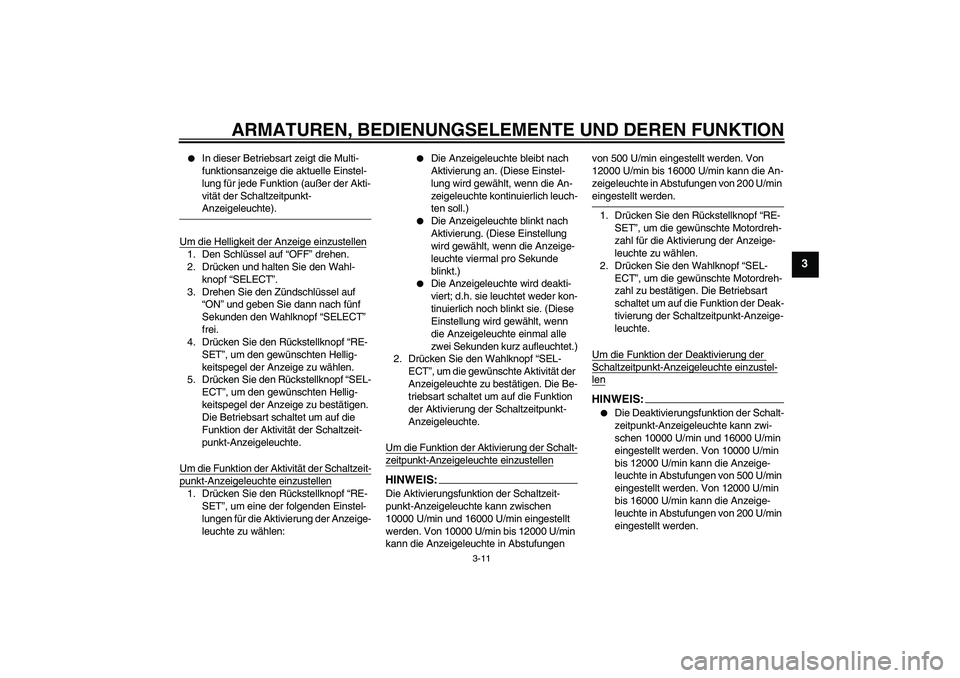

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3


In dieser Betriebsart zeigt die Multi-
funktionsanzeige die aktuelle Einstel-
lung für jede Funktion (außer der Akti-
vität der Schaltzeitpunkt-Anzeigeleuchte).
Um die Helligkeit der Anzeige einzustellen
1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl-
knopf “SELECT”.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
frei.
4. Drücken Sie den Rückstellknopf “RE-
SET”, um den gewünschten Hellig-
keitspegel der Anzeige zu wählen.
5. Drücken Sie den Rückstellknopf “SEL-
ECT”, um den gewünschten Hellig-
keitspegel der Anzeige zu bestätigen.
Die Betriebsart schaltet um auf die
Funktion der Aktivität der Schaltzeit-
punkt-Anzeigeleuchte.
Um die Funktion der Aktivität der Schaltzeit-punkt-Anzeigeleuchte einzustellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um eine der folgenden Einstel-
lungen für die Aktivierung der Anzeige-
leuchte zu wählen:


Die Anzeigeleuchte bleibt nach
Aktivierung an. (Diese Einstel-
lung wird gewählt, wenn die An-
zeigeleuchte kontinuierlich leuch-
ten soll.)


Die Anzeigeleuchte blinkt nach
Aktivierung. (Diese Einstellung
wird gewählt, wenn die Anzeige-
leuchte viermal pro Sekunde
blinkt.)


Die Anzeigeleuchte wird deakti-
viert; d.h. sie leuchtet weder kon-
tinuierlich noch blinkt sie. (Diese
Einstellung wird gewählt, wenn
die Anzeigeleuchte einmal alle
zwei Sekunden kurz aufleuchtet.)
2. Drücken Sie den Wahlknopf “SEL-
ECT”, um die gewünschte Aktivität der
Anzeigeleuchte zu bestätigen. Die Be-
triebsart schaltet um auf die Funktion
der Aktivierung der Schaltzeitpunkt-
Anzeigeleuchte.
Um die Funktion der Aktivierung der Schalt-
zeitpunkt-Anzeigeleuchte einzustellenHINWEIS:Die Aktivierungsfunktion der Schaltzeit-
punkt-Anzeigeleuchte kann zwischen
10000 U/min und 16000 U/min eingestellt
werden. Von 10000 U/min bis 12000 U/min
kann die Anzeigeleuchte in Abstufungen von 500 U/min eingestellt werden. Von
12000 U/min bis 16000 U/min kann die An-
zeigeleuchte in Abstufungen von 200 U/min
eingestellt werden.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SEL-
ECT”, um die gewünschte Motordreh-
zahl zu bestätigen. Die Betriebsart
schaltet um auf die Funktion der Deak-
tivierung der Schaltzeitpunkt-Anzeige-
leuchte.
Um die Funktion der Deaktivierung der Schaltzeitpunkt-Anzeigeleuchte einzustel-lenHINWEIS:

Die Deaktivierungsfunktion der Schalt-
zeitpunkt-Anzeigeleuchte kann zwi-
schen 10000 U/min und 16000 U/min
eingestellt werden. Von 10000 U/min
bis 12000 U/min kann die Anzeige-
leuchte in Abstufungen von 500 U/min
eingestellt werden. Von 12000 U/min
bis 16000 U/min kann die Anzeige-
leuchte in Abstufungen von 200 U/min
eingestellt werden.
U5SLG2G0.book Page 11 Thursday, August 5, 2004 10:34 AM

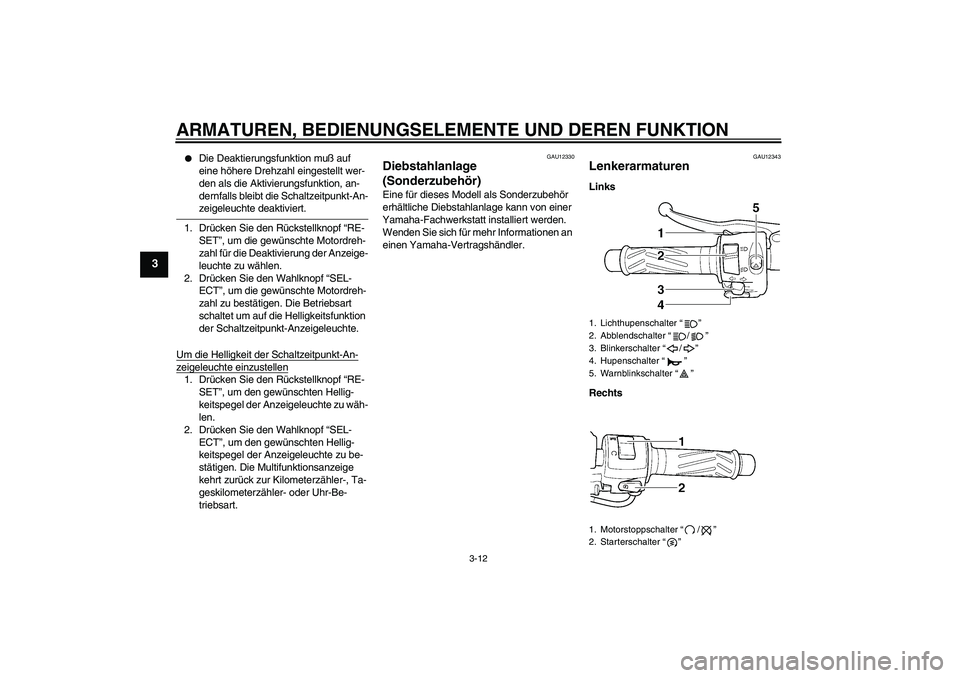

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3


Die Deaktierungsfunktion muß auf
eine höhere Drehzahl eingestellt wer-
den als die Aktivierungsfunktion, an-
dernfalls bleibt die Schaltzeitpunkt-An-zeigeleuchte deaktiviert.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Deaktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SEL-
ECT”, um die gewünschte Motordreh-
zahl zu bestätigen. Die Betriebsart
schaltet um auf die Helligkeitsfunktion
der Schaltzeitpunkt-Anzeigeleuchte.
Um die Helligkeit der Schaltzeitpunkt-An-
zeigeleuchte einzustellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu wäh-
len.
2. Drücken Sie den Wahlknopf “SEL-
ECT”, um den gewünschten Hellig-
keitspegel der Anzeigeleuchte zu be-
stätigen. Die Multifunktionsanzeige
kehrt zurück zur Kilometerzähler-, Ta-
geskilometerzähler- oder Uhr-Be-
triebsart.
GAU12330
Diebstahlanlage
(Sonderzubehör) Eine für dieses Modell als Sonderzubehör
erhältliche Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informationen an
einen Yamaha-Vertragshändler.
GAU12343
Lenkerarmaturen Links
Rechts1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
U5SLG2G0.book Page 12 Thursday, August 5, 2004 10:34 AM

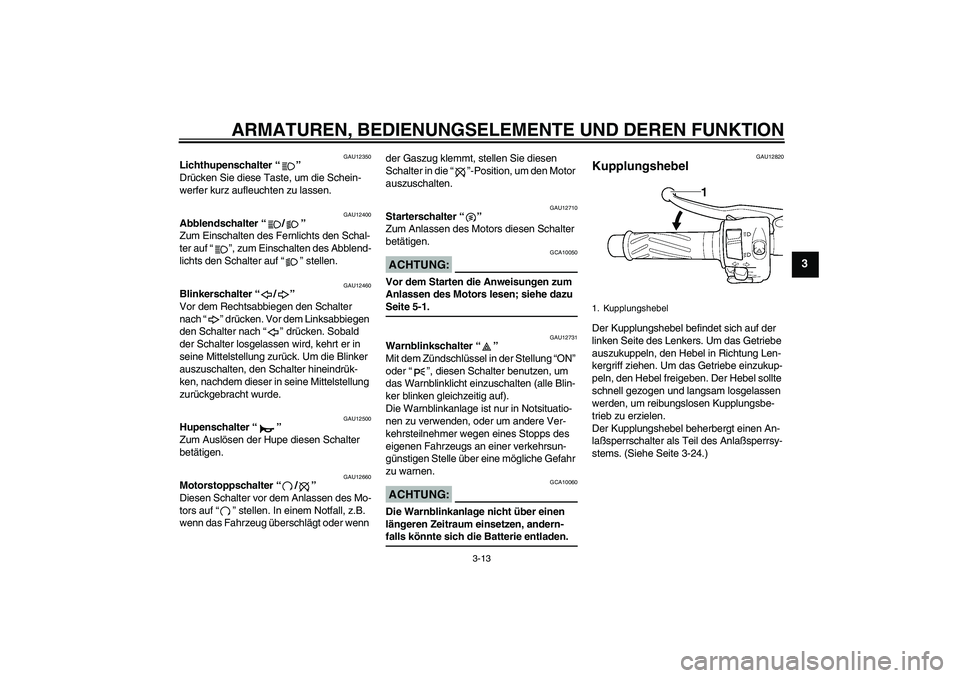

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12731
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
das Warnblinklicht einzuschalten (alle Blin-
ker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, oder um andere Ver-
kehrsteilnehmer wegen eines Stopps des
eigenen Fahrzeugs an einer verkehrsun-
günstigen Stelle über eine mögliche Gefahr
zu warnen.ACHTUNG:
GCA10060
Die Warnblinkanlage nicht über einen
längeren Zeitraum einsetzen, andern-falls könnte sich die Batterie entladen.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-24.)1. Kupplungshebel
U5SLG2G0.book Page 13 Thursday, August 5, 2004 10:34 AM

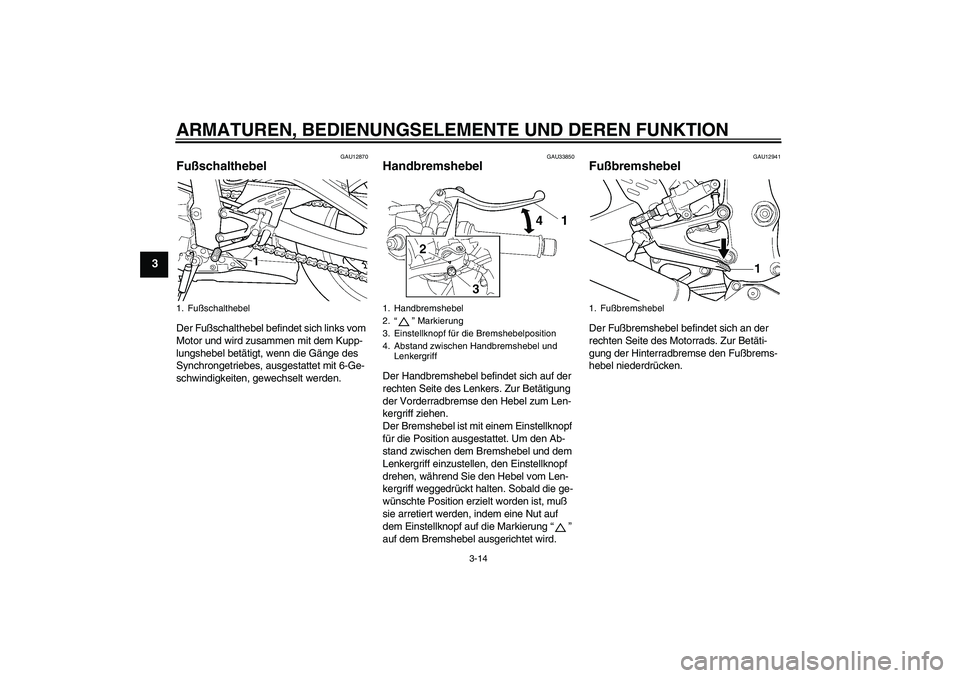

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU33850
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Position ausgestattet. Um den Ab-
stand zwischen dem Bremshebel und dem
Lenkergriff einzustellen, den Einstellknopf
drehen, während Sie den Hebel vom Len-
kergriff weggedrückt halten. Sobald die ge-
wünschte Position erzielt worden ist, muß
sie arretiert werden, indem eine Nut auf
dem Einstellknopf auf die Markierung “”
auf dem Bremshebel ausgerichtet wird.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1. Handbremshebel
2.“” Markierung
3. Einstellknopf für die Bremshebelposition
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U5SLG2G0.book Page 14 Thursday, August 5, 2004 10:34 AM

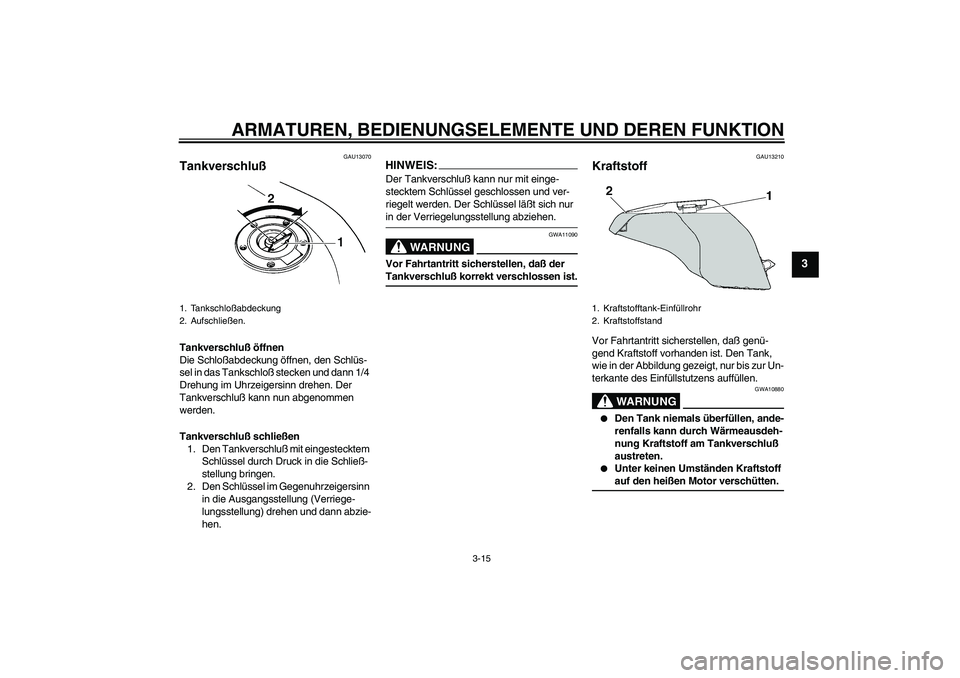

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU13070
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
1. Tankschloßabdeckung
2. Aufschließen.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
U5SLG2G0.book Page 15 Thursday, August 5, 2004 10:34 AM

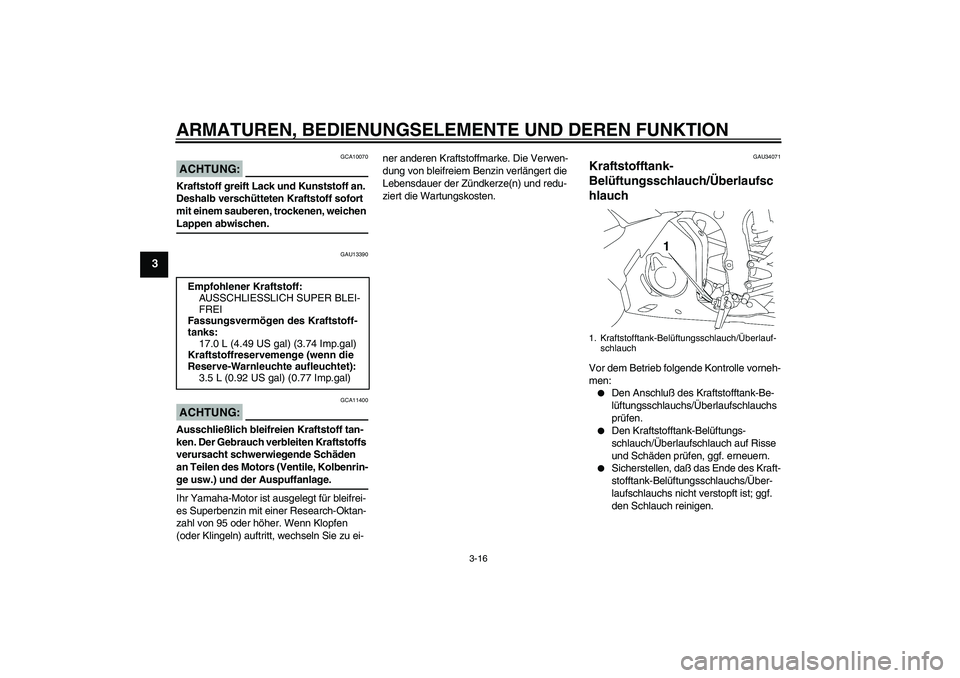

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13390
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
GAU34071
Kraftstofftank-
Belüftungsschlauch/Überlaufsc
hlauch Vor dem Betrieb folgende Kontrolle vorneh-
men:

Den Anschluß des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.


Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.


Sicherstellen, daß das Ende des Kraft-
stofftank-Belüftungsschlauchs/Über-
laufschlauchs nicht verstopft ist; ggf.
den Schlauch reinigen. Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.5 L (0.92 US gal) (0.77 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
U5SLG2G0.book Page 16 Thursday, August 5, 2004 10:34 AM

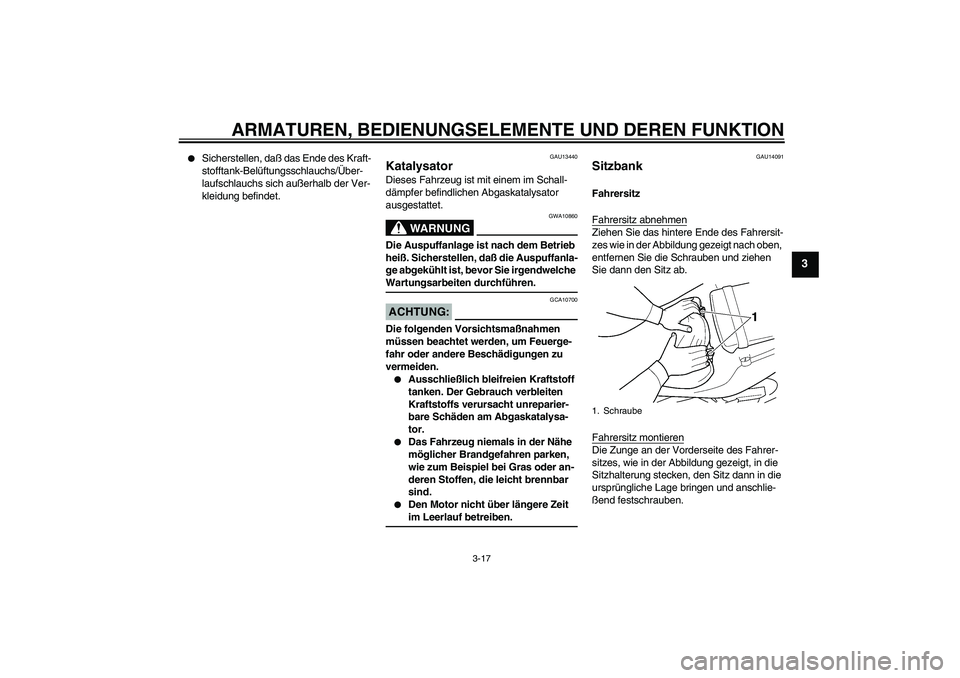

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3


Sicherstellen, daß das Ende des Kraft-
stofftank-Belüftungsschlauchs/Über-
laufschlauchs sich außerhalb der Ver-
kleidung befindet.
GAU13440
Katalysator Dieses Fahrzeug ist mit einem im Schall-
dämpfer befindlichen Abgaskatalysator
ausgestattet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU14091
Sitzbank Fahrersitz
Fahrersitz abnehmenZiehen Sie das hintere Ende des Fahrersit-
zes wie in der Abbildung gezeigt nach oben,
entfernen Sie die Schrauben und ziehen
Sie dann den Sitz ab.
Fahrersitz montierenDie Zunge an der Vorderseite des Fahrer-
sitzes, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken, den Sitz dann in die
ursprüngliche Lage bringen und anschlie-
ßend festschrauben.1. Schraube
U5SLG2G0.book Page 17 Thursday, August 5, 2004 10:34 AM

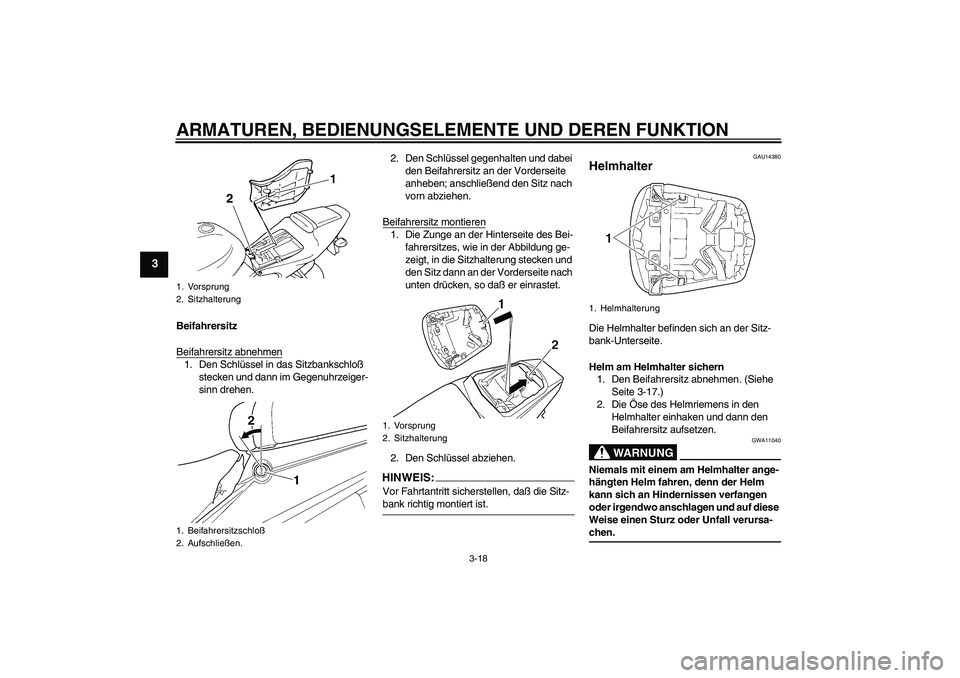

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
Beifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Gegenuhrzeiger-
sinn drehen.2. Den Schlüssel gegenhalten und dabei
den Beifahrersitz an der Vorderseite
anheben; anschließend den Sitz nach
vorn abziehen.
Beifahrersitz montieren
1. Die Zunge an der Hinterseite des Bei-
fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Vorderseite nach
unten drücken, so daß er einrastet.
2. Den Schlüssel abziehen.HINWEIS:Vor Fahrtantritt sicherstellen, daß die Sitz-bank richtig montiert ist.
GAU14380
Helmhalter Die Helmhalter befinden sich an der Sitz-
bank-Unterseite.
Helm am Helmhalter sichern
1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-17.)
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann den
Beifahrersitz aufsetzen.
WARNUNG
GWA11040
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
1. Vorsprung
2. Sitzhalterung
1. Beifahrersitzschloß
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
U5SLG2G0.book Page 18 Thursday, August 5, 2004 10:34 AM
