ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FAU25891
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U5SCFRF0.book Page 35 Tuesday, March 22, 2005 5:30 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26060
Soin Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les capuchons,
couvercles et caches, ainsi que les fi-
ches rapides et les connecteurs élec-
triques, y compris les capuchons de
bougie, sont fermement et correcte-
ment installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U5SCFRF0.book Page 1 Tuesday, March 22, 2005 5:30 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur
soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Après avoir séché le véhicule, le proté-
ger de la corrosion en vaporisant un
produit anticorrosion sur toutes ses
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
U5SCFRF0.book Page 2 Tuesday, March 22, 2005 5:30 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7

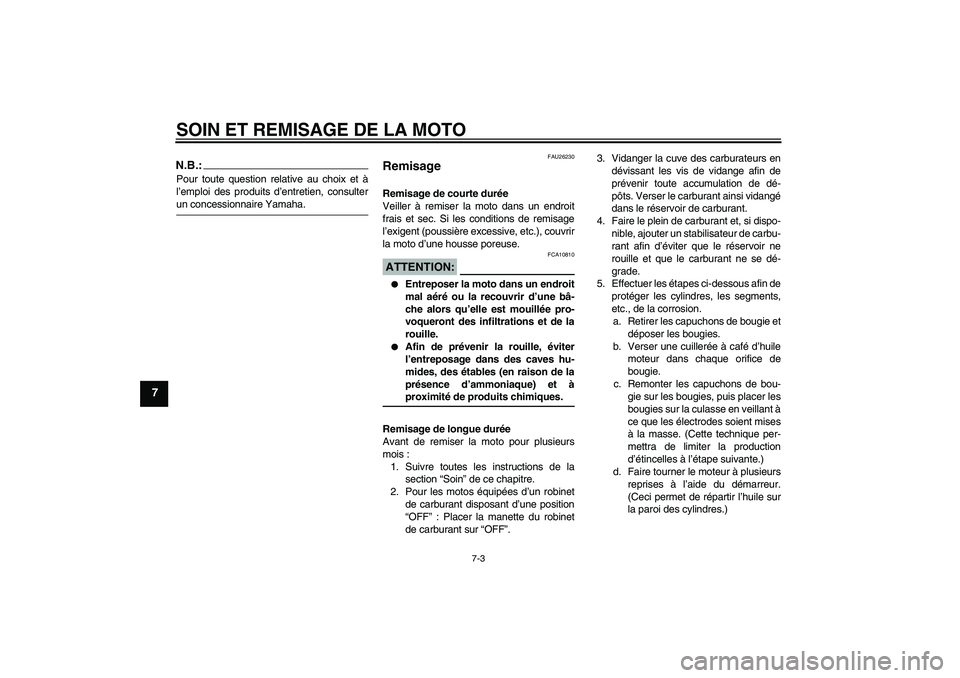

N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26230
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF” : Placer la manette du robinet
de carburant sur “OFF”.3. Vidanger la cuve des carburateurs en
dévissant les vis de vidange afin de
prévenir toute accumulation de dé-
pôts. Verser le carburant ainsi vidangé
dans le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
5. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
U5SCFRF0.book Page 3 Tuesday, March 22, 2005 5:30 PM

SOIN ET REMISAGE DE LA MOTO
7-4
7

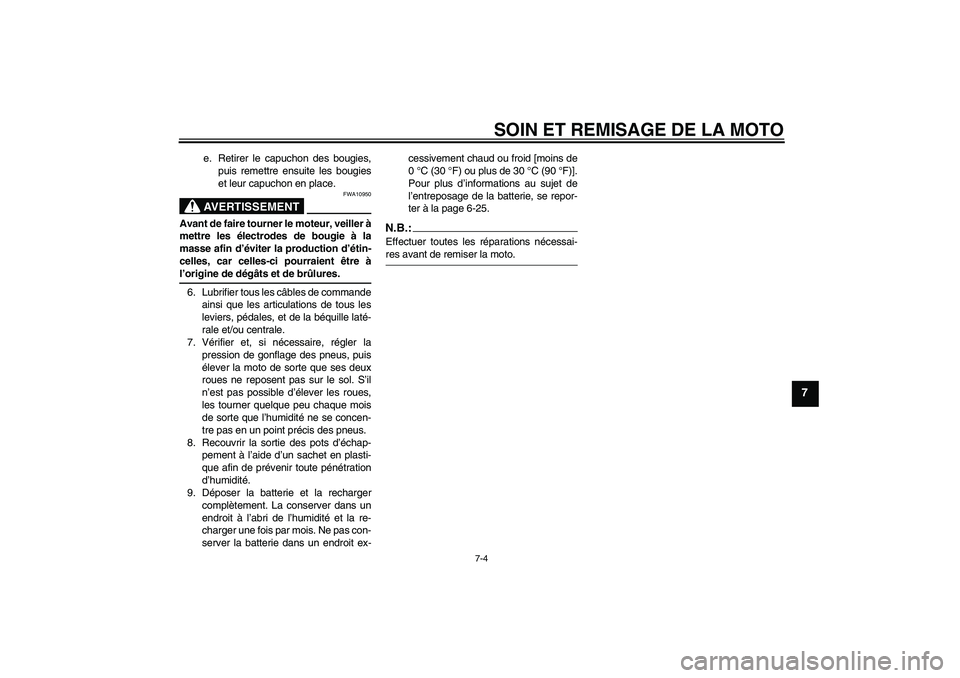

e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
8. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
9. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-25.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5SCFRF0.book Page 4 Tuesday, March 22, 2005 5:30 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2450 mm (96.5 in)
Largeur hors tout:
930 mm (36.6 in)
Hauteur hors tout:
1105 mm (43.5 in)
Hauteur de la selle:
710 mm (28.0 in)
Empattement:
1625 mm (64.0 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
3500 mm (137.8 in)Poids:Avec huile et carburant:
249.0 kg (549 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
649.0 cm³ (39.60 cu.in)
Alésage × course:
81.0 × 63.0 mm (3.19 × 2.48 in)
Taux de compression:
9.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE80API
GL-4
Quantité:
0.19 L (0.20 US qt) (0.17 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type sec
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
16.0 L (4.23 US gal) (3.52 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BDS28 x 2Bougie(s):Fabricant/modèle:
NGK/DPR7EA-9
Fabricant/modèle:
DENSO/X22EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
68/38 (1.789)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
19/18 × 32/11 (3.071)
Type de boîte de vitesses:
Prise constante, 5 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5SCFRF0.book Page 1 Tuesday, March 22, 2005 5:30 PM

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/14 (2.714)
2e:
38/20 (1.900)
3e:
35/24 (1.458)
4e:
28/24 (1.167)
5e:
29/30 (0.967)
Partie cycle:Type de cadre:
Double berceau
Angle de chasse:
35.00 °
Chasse:
145.0 mm (5.71 in)Pneu avant:Type:
Avec chambre
Taille:
130/90-16M/C 67S
Fabricant/modèle:
BRIDGESTONE/EXEDRA G703
Fabricant/modèle:
DUNLOP/D404FPneu arrière:Type:
Avec chambreTaille:
170/80-15M/C 77S
Fabricant/modèle:
BRIDGESTONE/EXEDRA G702
Fabricant/modèle:
DUNLOP/D404G
Charge:Charge maximale:
198 kg (437 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm²)
Conditions de charge:
90–198 kg (198–437 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue à rayons
Taille de jante:
16M/C x MT3.00Roue arrière:Type de roue:
Roue à rayonsTaille de jante:
15M/C x MT3.50
Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droitSuspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
140.0 mm (5.51 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
98.0 mm (3.86 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
U5SCFRF0.book Page 2 Tuesday, March 22, 2005 5:30 PM

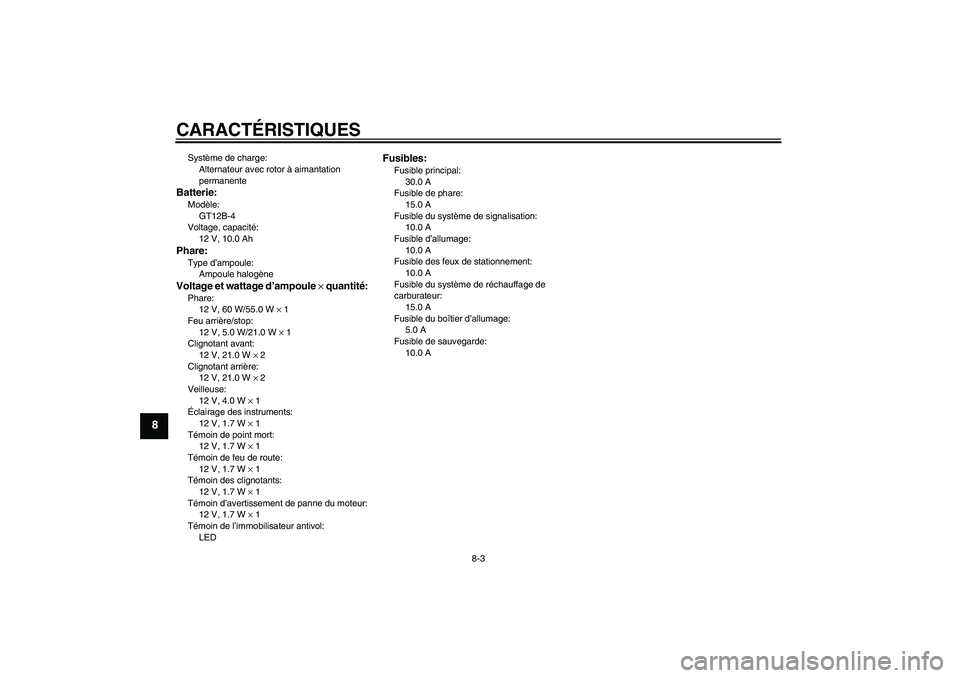

CARACTÉRISTIQUES
8-3
8
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage des instruments:
12 V, 1.7 W × 1
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 1
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du système de réchauffage de
carburateur:
15.0 A
Fusible du boîtier d’allumage:
5.0 A
Fusible de sauvegarde:
10.0 A
U5SCFRF0.book Page 3 Tuesday, March 22, 2005 5:30 PM
