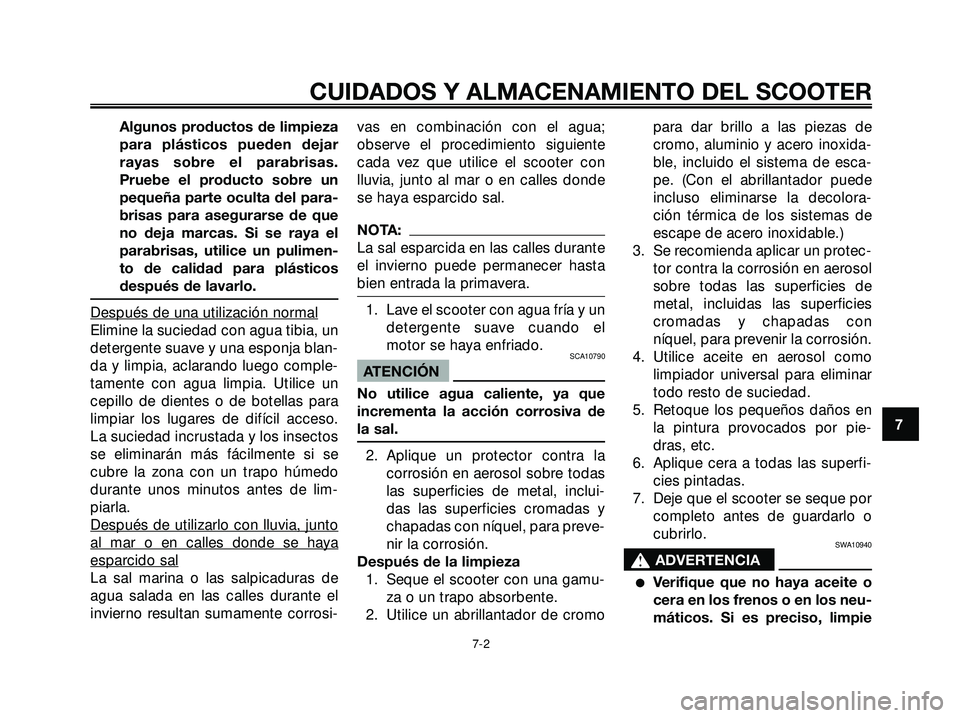

Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña parte oculta del para-
brisas para asegurarse de que
no deja marcas. Si se raya el
parabrisas, utilice un pulimen-
to de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blan-
da y limpia, aclarando luego comple-
tamente con agua limpia. Utilice un
cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso.
La suciedad incrustada y los insectos
se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo
durante unos minutos antes de lim-
piarla.
Después de utilizarlo con lluvia, junto
al mar o en calles donde se haya
esparcido sal
La sal marina o las salpicaduras de
agua salada en las calles durante el
invierno resultan sumamente corrosi-vas en combinación con el agua;
observe el procedimiento siguiente
cada vez que utilice el scooter con
lluvia, junto al mar o en calles donde
se haya esparcido sal.
NOTA:
La sal esparcida en las calles durante
el invierno puede permanecer hasta
bien entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el
motor se haya enfriado.
SCA10790
ATENCIÓN
No utilice agua caliente, ya que
incrementa la acción corrosiva de
la sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, inclui-
das las superficies cromadas y
chapadas con níquel, para preve-
nir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamu-
za o un trapo absorbente.
2. Utilice un abrillantador de cromopara dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de esca-
pe. (Con el abrillantador puede
incluso eliminarse la decolora-
ción térmica de los sistemas de
escape de acero inoxidable.)
3. Se recomienda aplicar un protec-
tor contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con
níquel, para prevenir la corrosión.
4. Utilice aceite en aerosol como
limpiador universal para eliminar
todo resto de suciedad.
5. Retoque los pequeños daños en
la pintura provocados por pie-
dras, etc.
6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA10940
s s
ADVERTENCIA
Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 63

los discos y los forros de freno
con un limpiador normal de fre-
nos de disco o acetona, y lave
los neumáticos con agua tibia
y un detergente suave.
Antes de utilizar el scooter
pruebe los frenos y su compor-
tamiento en los cruces.
SCA10800
ATENCIÓN
Aplique aceite en aerosol y
cera de forma moderada, elimi-
nando los excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de
plástico; trátelas con un pro-
ducto adecuado para su man-
tenimiento.
Evite el uso de compuestos
abrillantadores abrasivos que
pueden desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
SAU26300
Almacenamiento
Periodo corto
Guarde siempre el scooter en un
lugar fresco y seco y, si es preciso,
protéjala contra el polvo con una fun-
da porosa.
SCA10820
ATENCIÓN
Si guarda el scooter en un
lugar mal ventilado o lo cubre
con una lona cuando todavía
esté mojado, el agua y la
humedad penetrarán en su
interior y se oxidará.
Para prevenir la corrosión, evi-
te sótanos húmedos, establos
(por la presencia de amoníaco)
y lugares en los que se almace-
nen productos químicos fuer-
tes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
2. Vacíe la cubeta con flotador del
carburador aflojando el perno dedrenaje; evitará así la acumula-
ción de posos de gasolina. Vierta
en el depósito de gasolina la
gasolina que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina
(si dispone de él) para evitar que
el depósito se oxide y la gasolina
se deteriore.
4. Observe los pasos siguientes
para proteger el cilindro, los aros
del pistón, etc. contra la corro-
sión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 64

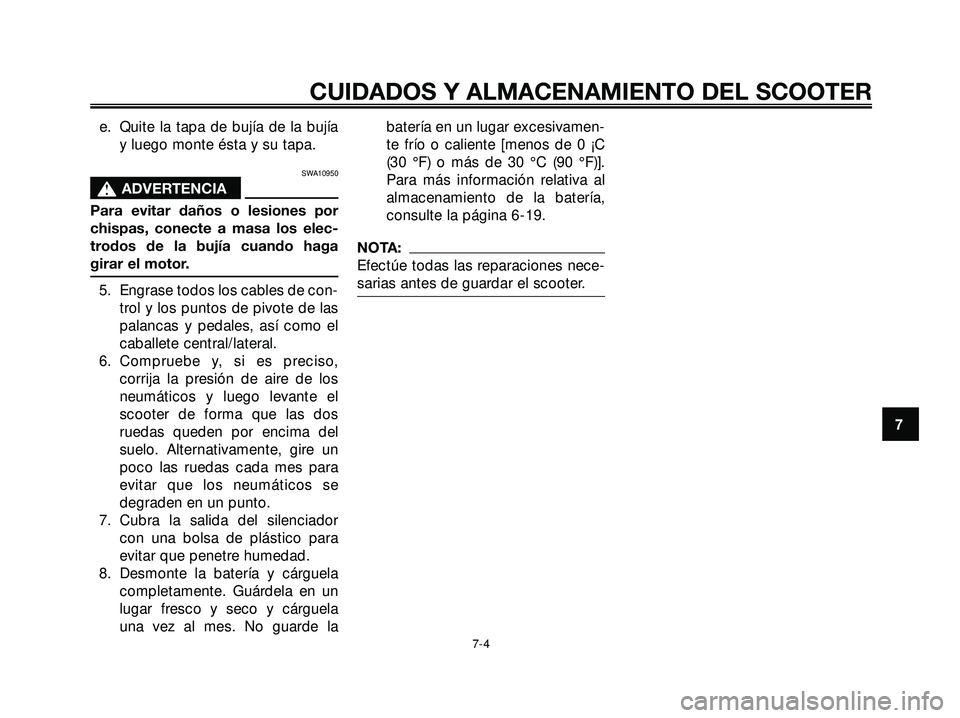

e. Quite la tapa de bujía de la bujía
y luego monte ésta y su tapa.
SWA10950
s s
ADVERTENCIA
Para evitar daños o lesiones por
chispas, conecte a masa los elec-
trodos de la bujía cuando haga
girar el motor.
5. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
6. Compruebe y, si es preciso,
corrija la presión de aire de los
neumáticos y luego levante el
scooter de forma que las dos
ruedas queden por encima del
suelo. Alternativamente, gire un
poco las ruedas cada mes para
evitar que los neumáticos se
degraden en un punto.
7. Cubra la salida del silenciador
con una bolsa de plástico para
evitar que penetre humedad.
8. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela
una vez al mes. No guarde labatería en un lugar excesivamen-
te frío o caliente [menos de 0 ¡C
(30 °F) o más de 30 °C (90 °F)].
Para más información relativa al
almacenamiento de la batería,
consulte la página 6-19.
NOTA:
Efectúe todas las reparaciones nece-
sarias antes de guardar el scooter.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 65

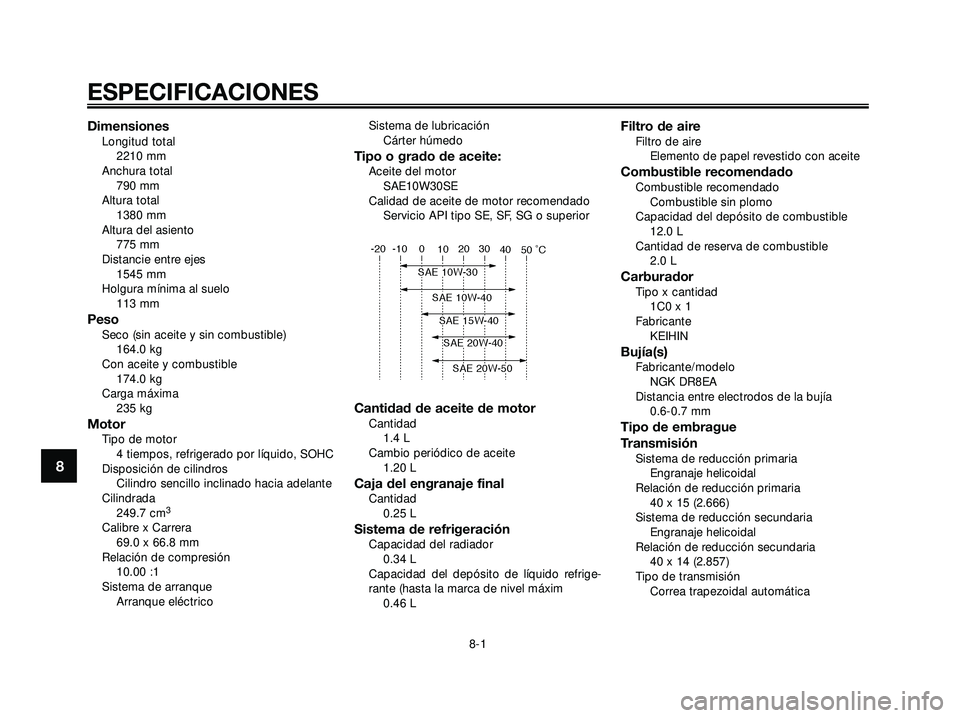

DimensionesLongitud total
2210 mm
Anchura total
790 mm
Altura total
1380 mm
Altura del asiento
775 mm
Distancie entre ejes
1545 mm
Holgura mínima al suelo
113 mm
PesoSeco (sin aceite y sin combustible)
164.0 kg
Con aceite y combustible
174.0 kg
Carga máxima
235 kg
MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo inclinado hacia adelante
Cilindrada
249.7 cm
3
Calibre x Carrera
69.0 x 66.8 mm
Relación de compresión
10.00 :1
Sistema de arranque
Arranque eléctricoSistema de lubricación
Cárter húmedo
Tipo o grado de aceite:Aceite del motor
SAE10W30SE
Calidad de aceite de motor recomendado
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motorCantidad
1.4 L
Cambio periódico de aceite
1.20 L
Caja del engranaje finalCantidad
0.25 L
Sistema de refrigeraciónCapacidad del radiador
0.34 L
Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máxim
0.46 L
Filtro de aireFiltro de aire
Elemento de papel revestido con aceite
Combustible recomendadoCombustible recomendado
Combustible sin plomo
Capacidad del depósito de combustible
12.0 L
Cantidad de reserva de combustible
2.0 L
CarburadorTipo x cantidad
1C0 x 1
Fabricante
KEIHIN
Bujía(s)Fabricante/modelo
NGK DR8EA
Distancia entre electrodos de la bujía
0.6-0.7 mm
Tipo de embrague
Transmisión
Sistema de reducción primaria
Engranaje helicoidal
Relación de reducción primaria
40 x 15 (2.666)
Sistema de reducción secundaria
Engranaje helicoidal
Relación de reducción secundaria
40 x 14 (2.857)
Tipo de transmisión
Correa trapezoidal automática8

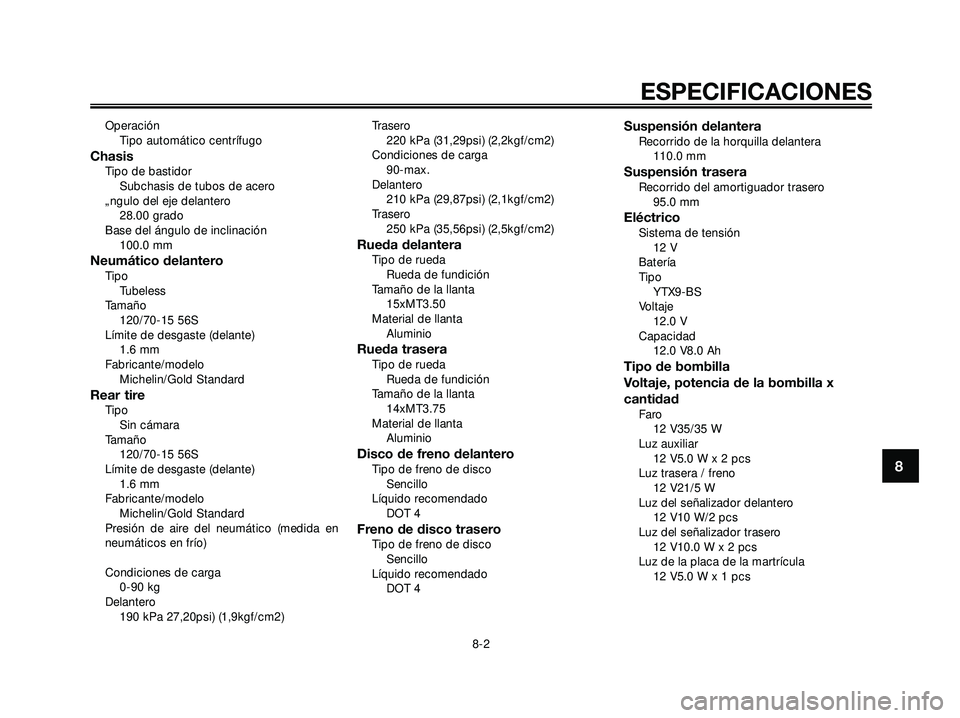

ESPECIFICACIONES
8-1
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 66

OperaciónTipo automático centrífugo
ChasisTipo de bastidorSubchasis de tubos de acero
„ngulo del eje delantero 28.00 grado
Base del ángulo de inclinación 100.0 mm
Neumático delanteroTipoTubeless
Tamaño 120/70-15 56S
Límite de desgaste (delante) 1.6 mm
Fabricante/modelo Michelin/Gold Standard
Rear tireTipoSin cámara
Tamaño 120/70-15 56S
Límite de desgaste (delante) 1.6 mm
Fabricante/modelo Michelin/Gold Standard
Presión de aire del neumático (medida en
neumáticos en frío)
Condiciones de carga 0-90 kg
Delantero 190 kPa 27,20psi) (1,9kgf/cm2) Trasero
220 kPa (31,29psi) (2,2kgf/cm2)
Condiciones de carga 90-max.
Delantero 210 kPa (29,87psi) (2,1kgf/cm2)
Trasero 250 kPa (35,56psi) (2,5kgf/cm2)
Rueda delanteraTipo de ruedaRueda de fundición
Tamaño de la llanta 15xMT3.50
Material de llanta Aluminio
Rueda traseraTipo de ruedaRueda de fundición
Tamaño de la llanta 14xMT3.75
Material de llanta Aluminio
Disco de freno delanteroTipo de freno de discoSencillo
Líquido recomendado DOT 4
Freno de disco traseroTipo de freno de discoSencillo
Líquido recomendado DOT 4
Suspensión delanteraRecorrido de la horquilla delantera110.0 mm
Suspensión traseraRecorrido del amortiguador trasero95.0 mm
EléctricoSistema de tensión12 V
Batería
Tipo YTX9-BS
Voltaje 12.0 V
Capacidad 12.0 V8.0 Ah
Tipo de bombilla
Voltaje, potencia de la bombilla x
cantidad
Faro12 V35/35 W
Luz auxiliar 12 V5.0 W x 2 pcs
Luz trasera / freno 12 V21/5 W
Luz del señalizador delantero 12 V10 W/2 pcs
Luz del señalizador trasero 12 V10.0 W x 2 pcs
Luz de la placa de la martrícula 12 V5.0 W x 1 pcs
8
ESPECIFICACIONES
8-2
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 67

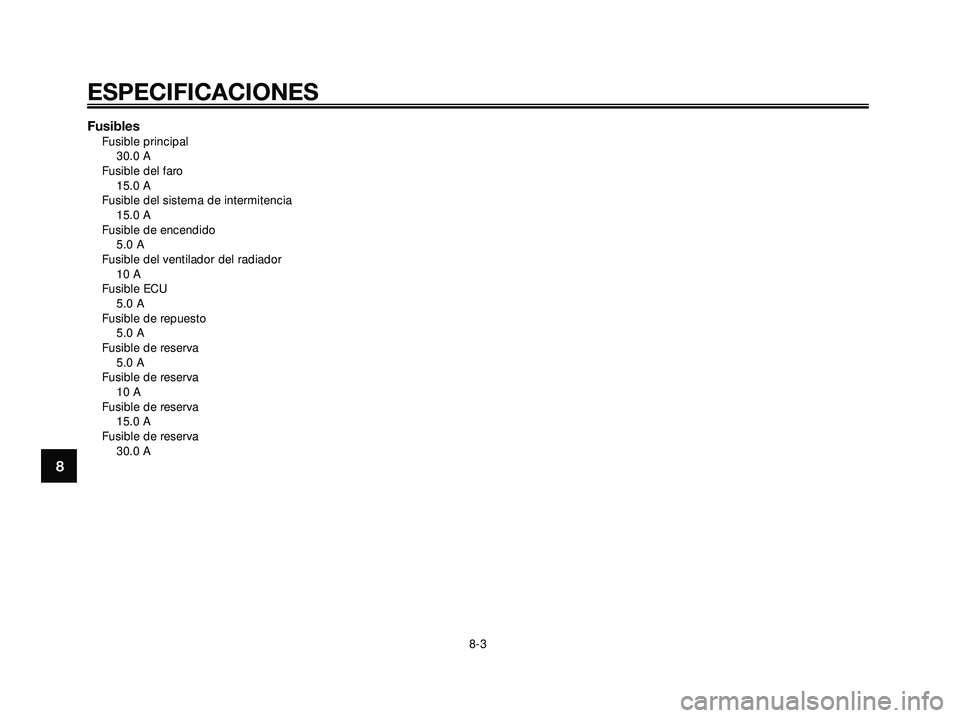

FusiblesFusible principal30.0 A
Fusible del faro 15.0 A
Fusible del sistema de intermitencia 15.0 A
Fusible de encendido 5.0 A
Fusible del ventilador del radiador 10 A
Fusible ECU 5.0 A
Fusible de repuesto 5.0 A
Fusible de reserva 5.0 A
Fusible de reserva 10 A
Fusible de reserva 15.0 A
Fusible de reserva 30.0 A
8
ESPECIFICACIONES
8-3
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 68

SAU26381
Número de identificación de la
llave
1. Etiqueta de la llave
2. Llave de registro (roja)
3. Llave estándar (negra)
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada
en el bastidor debajo del asiento del
conductor. (Véase la página 3-12.)
Anote los datos que figuran en esta
etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite
repuestos a un concesionario Yama-
ha.
9
INFORMACIÓN PARA EL CONSUMIDOR
9-1
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 9-1

AAceite de la transmisión final .....................6-9
Aceite del motor.........................................6-7
Aceleración y desaceleración ....................5-2
Ajuste de los conjuntos
amortiguadores......................................3-13
Ajuste del carburador ..............................6-12
Ajuste del juego libre del cable del
acelerador ..............................................6-13
Alarma antirrobo (opcional) ........................3-7
Almacenamiento ........................................7-3
Arranque del motor en frio.........................5-1
Asiento .....................................................3-12
BBatería ......................................................6-19
CCaballete lateral .......................................3-14
Cambio de fusibles ..................................6-21
Cambio de la bombilla de la luz de
freno/piloto trasero o de un .........................
Cambio de la bombilla de la luz de la
matrícula ................................................6-23
Cambio de la bombilla de la luz de
posición .................................................6-24
Cambio de una bombilla de un
intermitente delantero ............................6-22
Cambio de una bombilla de un
intermitente trasero................................6-23
Cambio de una bombilla del faro ............6-21
Cambio del líquido de freno ....................6-17
Catalizador ...............................................3-11
Compartimento porta objetos .................3-13
Comprobación de la bujía..........................6-5
Comprobación de la dirección ................6-19Comprobación de la horquilla delantera .6-18
Comprobación de las pastillas de freno
delantero y trasero.................................6-16
Comprobación de los cojinetes de las
ruedas ....................................................6-19
Comprobación del líquido de freno .........6-16
Comprobación y engrase del puño del
acelerador y el cable .............................6-17
Consejos para reducir el consumo de
gasolina....................................................5-2
Cuadro de mantenimiento y engrase
periódicos .....................................................6-2
Cuadros de identificación de averías ......6-25
Cuidados ....................................................7-1
D
Desmontaje y montaje de carenados y
paneles ....................................................6-5
EEngrase de las manetas del freno delantero
y trasero .................................................6-18
Estacionamiento ........................................5-3
Etiqueta del modelo ...................................9-1
FFiltro de aire y filtro de la caja de la correa
trapezoidal .............................................6-11
Frenada ......................................................5-2
GGasolina ...................................................3-11
HHolgura de la válvula ...............................6-13
IIdentificación de averías ..........................6-24
Indicadores, luces indicadoras y luz de
aviso.........................................................3-3Inicio de la marcha.....................................5-1
Interruptor principal/Bloqueo de la
dirección ..................................................3-2
Interruptores del manillar ...........................3-7
JJuego de herramientas del propietario ......6-1
Juego libre de la maneta de freno
delantero y trasero.................................6-16
LLíquido refrigerante ..................................6-10
Lista de comprobaciones previas..............4-2
Llantas de aleación ..................................6-15
MMandos e intrumentos ...............................2-3
Maneta del freno delantero ........................3-9
Maneta del freno trasero..........................3-10
Medidor de gasolina ..................................3-4
Medidor de la temperatura del
refrigerante...............................................3-4
NNeumáticos ..............................................6-13
Número de identificación de la llave .........9-1
Número de identificación del vehículo ......9-1
RRodaje del motor .......................................5-3
SSistema inmobilizador................................3-1
TTapón del depósito de gasolina...............3-10
VVelocímetro ................................................3-3
Verificación y engrase del caballete
central y el caballete lateral ...................6-18
ÍNDICE
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 9-2
