Sistema inmovilizador
Este vehículo está equipado con un
sistema inmovilizador antirrobo
mediante el registro de nuevos códi-
gos en las llaves normales. Este siste-
ma se compone de los siguientes ele-
mentos.
una llave de registro de nuevo
código (llave roja)
dos llaves normales (llaves
negras) en la que se pueden
registrar nuevos códigos
un transpondedor (que está ins-
talado en la llave de registro de
código)
una unidad inmovilizadora
el conjunto de encendido
una luz indicadora del sistema
inmovilizador (Véase la página
3-3.)
La llave roja se utiliza para registrar
códigos en cada una de las llaves
normales. Puesto que el registro es
un proceso difícil, lleve el vehículo y
las tres llaves a un concesionario
Yamaha para que lo realice. No utilice
la llave roja para conducir. Sólo se
debe utilizar para volver a registrar lasllaves normales. Para conducir utilice
siempre una de las llaves normales.
SCA11820
ATENCIÓN
¡NO PIERDA LA LLAVE DE
REGISTRO PARA NUEVOS
CÓDIGOS! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE
EN CONTACTO CON SU CON-
CESIONARIO! Si pierde la llave
de registro de nuevo código
será imposible registrar nue-
vos códigos en las llaves nor-
males. Podrá utilizar las llaves
normales para arrancar el vehí-
culo; no obstante, si es nece-
sario registrar un nuevo código
(es decir, si se hace una nueva
llave normal o si se pierden
todas las llaves) se deberá
cambiar todo el sistema inmo-
vilizador. Por lo tanto, se reco-
mienda encarecidamente utili-
zar una de las llaves normales
y guardar la llave de registro en
un lugar seguro.
No sumerja ninguna de las lla-
ves en agua.
No exponga ninguna de las lla-
ves a temperaturas excesiva-
mente elevadas.
No sitúe ninguna de las llaves
cerca de imanes (esto incluye,
aunque sin limitarse a ello, pro-
ductos tales como altavoces,
etc.).
No coloque objetos pesados
encima de las llaves.
No rectifique ni altere la forma
de las llaves.
No separe la parte de plástico
de las llaves.
No coloque dos llaves de nin-
gún sistema inmovilizador en
un mismo llavero.
Mantenga las llaves normales,
así como las llaves de otros
sistemas inmovilizadores, ale-
jadas de la llave de registro de
código de este vehículo.
Mantenga las llaves de otros
sistemas inmovilizadores ale-
jadas del interruptor principal,
ya que pueden crear interfe-
rencias de señal.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-1

SAU10471

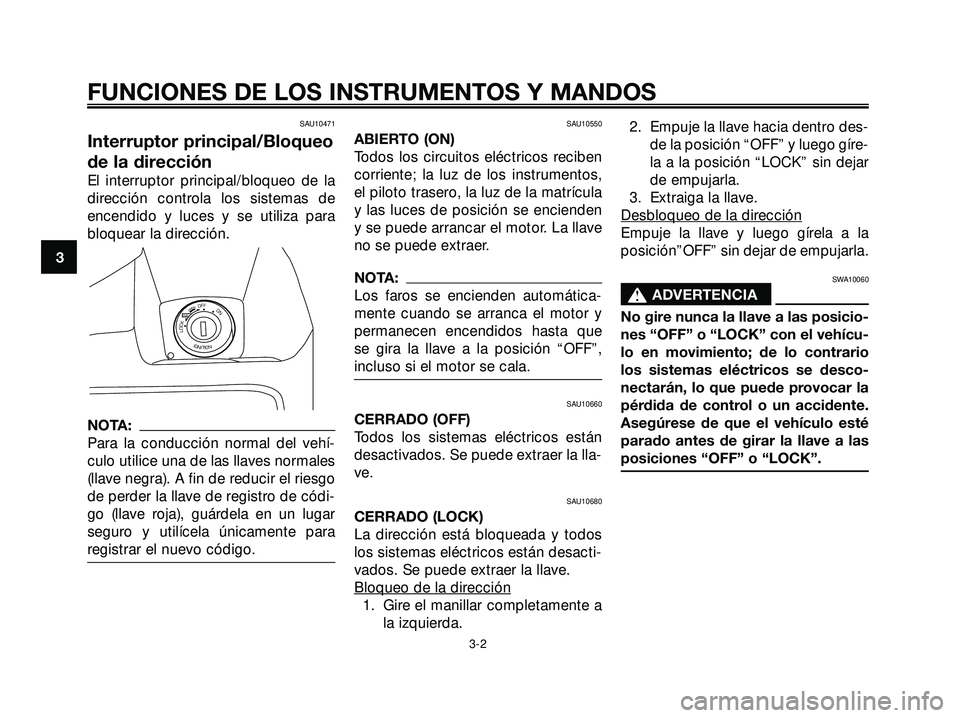

Interruptor principal/Bloqueo
de la dirección
El interruptor principal/bloqueo de la
dirección controla los sistemas de
encendido y luces y se utiliza para
bloquear la dirección.
NOTA:
Para la conducción normal del vehí-
culo utilice una de las llaves normales
(llave negra). A fin de reducir el riesgo
de perder la llave de registro de códi-
go (llave roja), guárdela en un lugar
seguro y utilícela únicamente para
registrar el nuevo código.
SAU10550
ABIERTO (ON)
Todos los circuitos eléctricos reciben
corriente; la luz de los instrumentos,
el piloto trasero, la luz de la matrícula
y las luces de posición se encienden
y se puede arrancar el motor. La llave
no se puede extraer.
NOTA:
Los faros se encienden automática-
mente cuando se arranca el motor y
permanecen encendidos hasta que
se gira la llave a la posición “OFF”,
incluso si el motor se cala.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están
desactivados. Se puede extraer la lla-
ve.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos
los sistemas eléctricos están desacti-
vados. Se puede extraer la llave.
Bloqueo de la dir
ección
1. Gire el manillar completamente a
la izquierda.2. Empuje la llave hacia dentro des-
de la posición “OFF” y luego gíre-
la a la posición “LOCK” sin dejar
de empujarla.
3. Extraiga la llave.
Desbloqueo de la dir
ección
Empuje la llave y luego gírela a la
posición”OFF” sin dejar de empujarla.
SWA10060
s s
ADVERTENCIA
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con el vehícu-
lo en movimiento; de lo contrario
los sistemas eléctricos se desco-
nectarán, lo que puede provocar la
pérdida de control o un accidente.
Asegúrese de que el vehículo esté
parado antes de girar la llave a las
posiciones “OFF” o “LOCK”.
IGNITION
LOCK
OFFONOPENPUSH
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-2

SAU33461

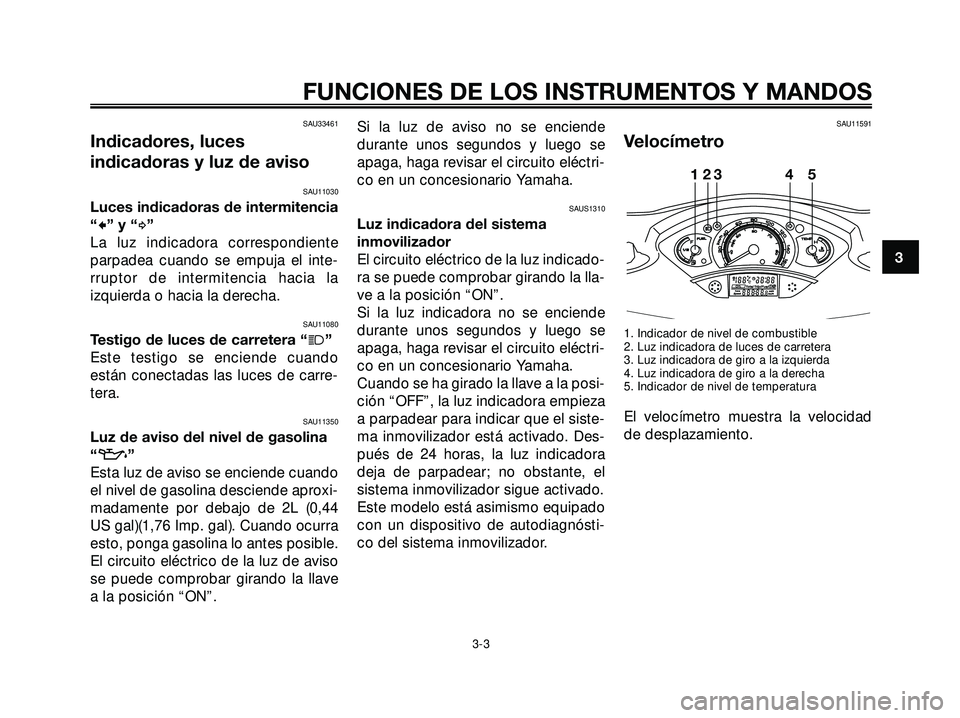

Indicadores, luces
indicadoras y luz de aviso
SAU11030
Luces indicadoras de intermitencia
“
c” y “d”
La luz indicadora correspondiente
parpadea cuando se empuja el inte-
rruptor de intermitencia hacia la
izquierda o hacia la derecha.
SAU11080
Testigo de luces de carretera “j”
Este testigo se enciende cuando
están conectadas las luces de carre-
tera.
SAU11350
Luz de aviso del nivel de gasolina
“
z”
Esta luz de aviso se enciende cuando
el nivel de gasolina desciende aproxi-
madamente por debajo de 2L (0,44
US gal)(1,76 Imp. gal). Cuando ocurra
esto, ponga gasolina lo antes posible.
El circuito eléctrico de la luz de aviso
se puede comprobar girando la llave
a la posición “ON”.Si la luz de aviso no se enciende
durante unos segundos y luego se
apaga, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
SAUS1310
Luz indicadora del sistema
inmovilizador
El circuito eléctrico de la luz indicado-
ra se puede comprobar girando la lla-
ve a la posición “ON”.
Si la luz indicadora no se enciende
durante unos segundos y luego se
apaga, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
Cuando se ha girado la llave a la posi-
ción “OFF”, la luz indicadora empieza
a parpadear para indicar que el siste-
ma inmovilizador está activado. Des-
pués de 24 horas, la luz indicadora
deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado
con un dispositivo de autodiagnósti-
co del sistema inmovilizador.
SAU11591
Velocímetro
1. Indicador de nivel de combustible
2. Luz indicadora de luces de carretera
3. Luz indicadora de giro a la izquierda
4. Luz indicadora de giro a la derecha
5. Indicador de nivel de temperatura
El velocímetro muestra la velocidad
de desplazamiento.
123 4 5
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-3

SAU12110

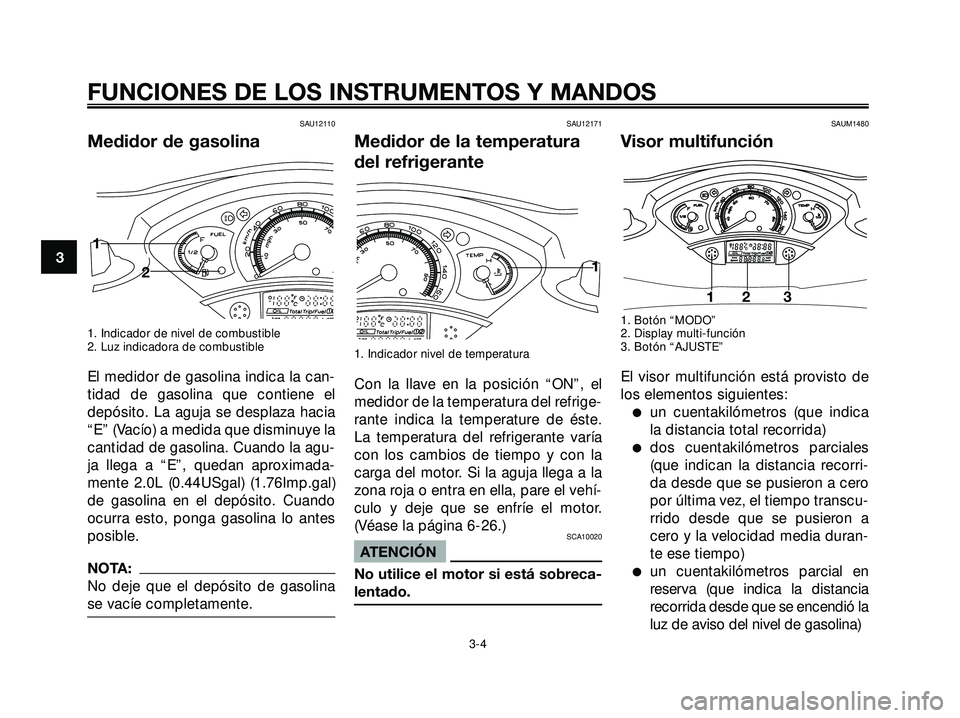

Medidor de gasolina
1. Indicador de nivel de combustible
2. Luz indicadora de combustible
El medidor de gasolina indica la can-
tidad de gasolina que contiene el
depósito. La aguja se desplaza hacia
“E” (Vacío) a medida que disminuye la
cantidad de gasolina. Cuando la agu-
ja llega a “E”, quedan aproximada-
mente 2.0L (0.44USgal) (1.76Imp.gal)
de gasolina en el depósito. Cuando
ocurra esto, ponga gasolina lo antes
posible.
NOTA:
No deje que el depósito de gasolina
se vacíe completamente.
SAU12171
Medidor de la temperatura
del refrigerante
1. Indicador nivel de temperatura
Con la llave en la posición “ON”, el
medidor de la temperatura del refrige-
rante indica la temperature de éste.
La temperatura del refrigerante varía
con los cambios de tiempo y con la
carga del motor. Si la aguja llega a la
zona roja o entra en ella, pare el vehí-
culo y deje que se enfríe el motor.
(Véase la página 6-26.)
SCA10020
ATENCIÓN
No utilice el motor si está sobreca-
lentado.
SAUM1480
Visor multifunción
1. Botón “MODO”
2. Display multi-función
3. Botón “AJUSTE”
El visor multifunción está provisto de
los elementos siguientes:
un cuentakilómetros (que indica
la distancia total recorrida)
dos cuentakilómetros parciales
(que indican la distancia recorri-
da desde que se pusieron a cero
por última vez, el tiempo transcu-
rrido desde que se pusieron a
cero y la velocidad media duran-
te ese tiempo)
un cuentakilómetros parcial en
reserva (que indica la distancia
recorrida desde que se encendió la
luz de aviso del nivel de gasolina)
123
1
1
2
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-4

un reloj
un indicador de la temperatura
ambiente
un indicador de servicio (que se
enciende cuando es necesario
realizar el mantenimiento y
engrase periódico)
NOTA:
En el Reino Unido, la distancia
recorrida se indica en millas y la
temperatura en °F.
En el resto de los países, la dis-
tancia recorrida se indica en kiló-
metros y la temperatura en °C.
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
Modos cuentakilómetros y
cuentakilómetros parcial
Pulsando el botón “MODE” la indica-
ción cambia entre cuentakilómetros
“Total” y cuentakilómetros parcial
“Trip” en el orden siguiente:
Total
Trip 1 Trip 2 Trip/fuel Total
1. Distancia
2. Tiempo
3. Velocidad media
NOTA:
El cuentakilómetros Trip/fuel
(cuentakilómetros parcial en
reserva de gasolina) sólo se acti-
va cuando se enciende la luz de
aviso del nivel de gasolina.
Al pulsar e botón “SET” cuando está
activado el cuentakilómetros parcial,
la indicación cambia entre las diferen-
tes funciones de cuentakilómetros
parcial en el orden siguiente:
Distancia
Tiempo Velocidad
media
Distancia
Si la luz de aviso del nivel de gasolina
se enciende (Véase la página 3-3.), la
indicación cambia automáticamente
a cuentakilómetros parcial en reserva
de gasolina “Trip/fuel” y se inicia la
cuenta de la distancia recorrida des-
de ese punto. En ese caso, al pulsar
el botón “SET” la indicación entre los
diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cam-
bia en el orden siguiente:
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-5

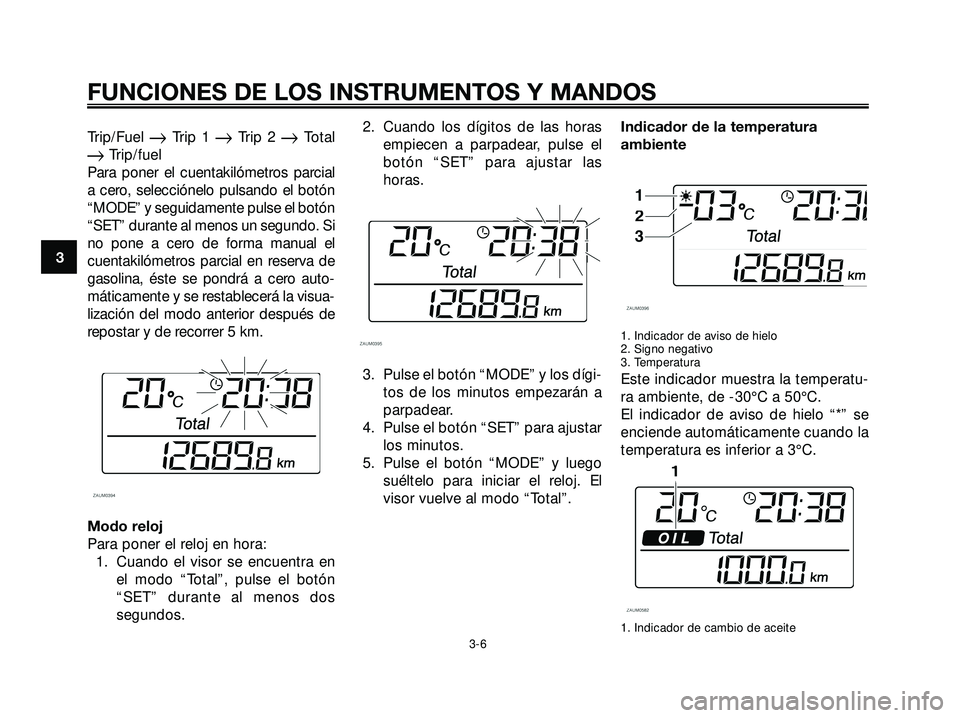

Trip/Fuel Trip 1 Trip 2 Total
Trip/fuel
Para poner el cuentakilómetros parcial
a cero, selecciónelo pulsando el botón
“MODE” y seguidamente pulse el botón
“SET” durante al menos un segundo. Si
no pone a cero de forma manual el
cuentakilómetros parcial en reserva de
gasolina, éste se pondrá a cero auto-
máticamente y se restablecerá la visua-
lización del modo anterior después de
repostar y de recorrer 5 km.
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en
el modo “Total”, pulse el botón
“SET” durante al menos dos
segundos.2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “SET” para ajustar las
horas.
3. Pulse el botón “MODE” y los dígi-
tos de los minutos empezarán a
parpadear.
4. Pulse el botón “SET” para ajustar
los minutos.
5. Pulse el botón “MODE” y luego
suéltelo para iniciar el reloj. El
visor vuelve al modo “Total”.Indicador de la temperatura
ambiente
1. Indicador de aviso de hielo
2. Signo negativo
3. Temperatura
Este indicador muestra la temperatu-
ra ambiente, de -30°C a 50°C.
El indicador de aviso de hielo “*” se
enciende automáticamente cuando la
temperatura es inferior a 3°C.
1. Indicador de cambio de aceite
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-6

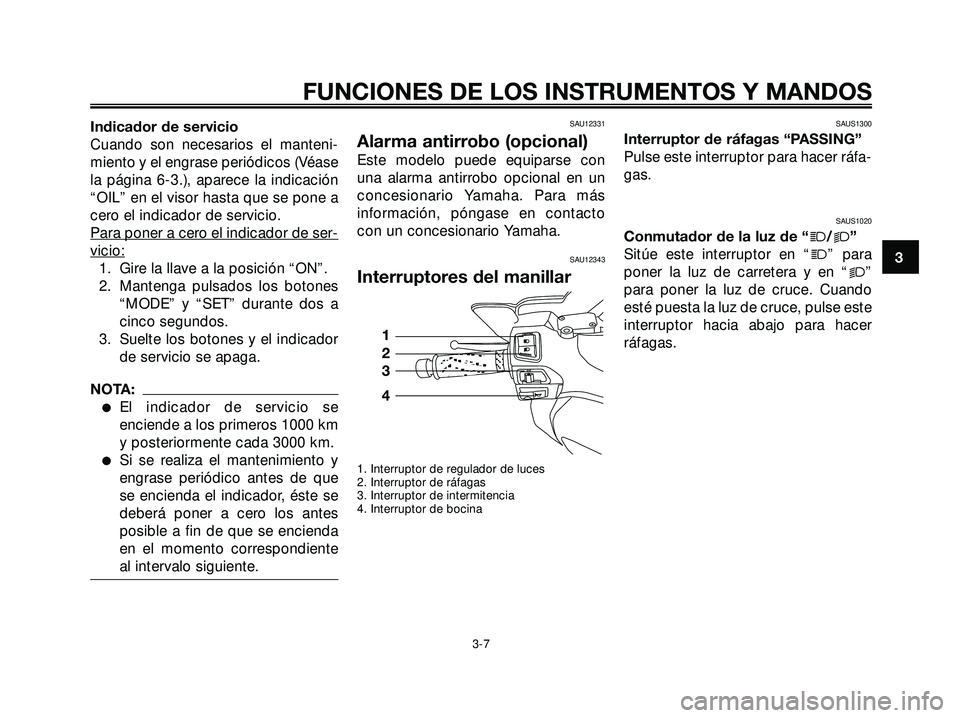

Indicador de servicio
Cuando son necesarios el manteni-
miento y el engrase periódicos (Véase
la página 6-3.), aparece la indicación
“OIL” en el visor hasta que se pone a
cero el indicador de servicio.
Para poner a cer
o el indicador de ser-
vicio:
1. Gire la llave a la posición “ON”.
2. Mantenga pulsados los botones
“MODE” y “SET” durante dos a
cinco segundos.
3. Suelte los botones y el indicador
de servicio se apaga.
NOTA:
El indicador de servicio se
enciende a los primeros 1000 km
y posteriormente cada 3000 km.
Si se realiza el mantenimiento y
engrase periódico antes de que
se encienda el indicador, éste se
deberá poner a cero los antes
posible a fin de que se encienda
en el momento correspondiente
al intervalo siguiente.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con
una alarma antirrobo opcional en un
concesionario Yamaha. Para más
información, póngase en contacto
con un concesionario Yamaha.
SAU12343
Interruptores del manillar
1. Interruptor de regulador de luces
2. Interruptor de ráfagas
3. Interruptor de intermitencia
4. Interruptor de bocina
SAUS1300
Interruptor de ráfagas “PASSING”
Pulse este interruptor para hacer ráfa-
gas.
SAUS1020
Conmutador de la luz de “j/k”
Sitúe este interruptor en “
j” para
poner la luz de carretera y en “
k”
para poner la luz de cruce. Cuando
esté puesta la luz de cruce, pulse este
interruptor hacia abajo para hacer
ráfagas.
1
2
3
4
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-7

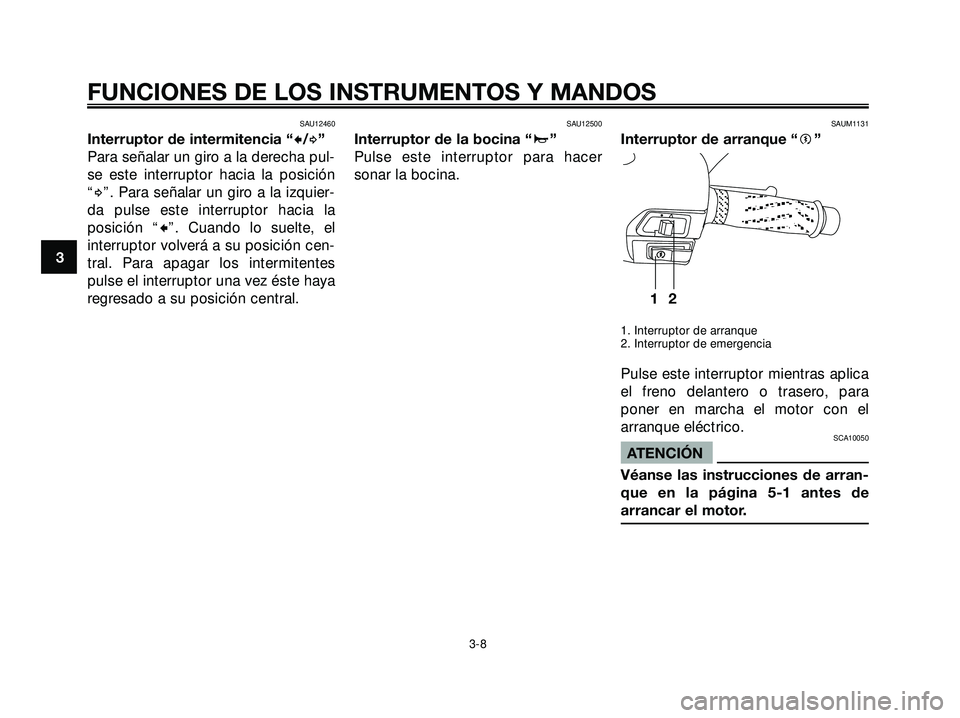

SAU12460
Interruptor de intermitencia “c/d”
Para señalar un giro a la derecha pul-
se este interruptor hacia la posición
“
d”. Para señalar un giro a la izquier-
da pulse este interruptor hacia la
posición “
c”. Cuando lo suelte, el
interruptor volverá a su posición cen-
tral. Para apagar los intermitentes
pulse el interruptor una vez éste haya
regresado a su posición central.
SAU12500
Interruptor de la bocina “a”
Pulse este interruptor para hacer
sonar la bocina.
SAUM1131
Interruptor de arranque “g”
1. Interruptor de arranque
2. Interruptor de emergencia
Pulse este interruptor mientras aplica
el freno delantero o trasero, para
poner en marcha el motor con el
arranque eléctrico.
SCA10050
ATENCIÓN
Véanse las instrucciones de arran-
que en la página 5-1 antes de
arrancar el motor.
12
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3-8
