2005 YAMAHA XJR 1300 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
HAU23210
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i punti di rotazione e le superfici di
contatto metallo/metallo.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5WMH2H0.book Page 24 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
AVVERTENZA
HWA10740
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare daun concessionario Yamaha.
HAUM1650
Lubrificazione dei perni del
forcellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te. Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
U5WMH2H0.book Page 25 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U5WMH2H0.book Page 26 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU33650
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un
concessionarioYamaha. Tenere presente
che la batteria tende a scaricarsi più rapida-
mente se il mezzo è equipaggiato con ac-
cessori elettrici optional.Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
1. Terminale negativo della batteria
2. Terminale positivo della batteriaU5WMH2H0.book Page 27 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU33581
Sostituzione dei fusibili La scatola che contiene i fusibili dei circuiti
individuali si trova sotto la sella. (Vedere pa-
gina 3-14.)
Il fusibile delle luci di parcheggio si trova
dietro il pannello B. (Vedere pagina 6-6.)Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
1. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
2. Fusibile accensione
3. Fusibile faro
4. Fusibile sistema di segnalazione
5. Fusibile principale
6. Fusibile di riserva
1. Fusibile luce di posizione
Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile di backup:
10.0 A
Fusibile della luce di posizione:
10.0 A
U5WMH2H0.book Page 28 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU23792

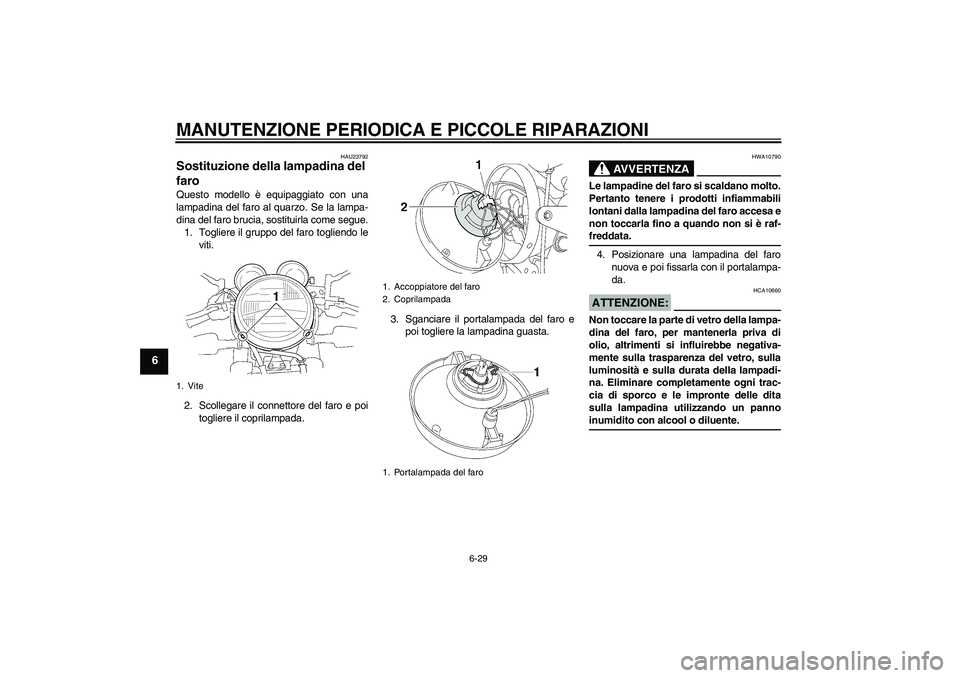

Sostituzione della lampadina del
faro Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Togliere il gruppo del faro togliendo le
viti.
2. Scollegare il connettore del faro e poi
togliere il coprilampada.3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
1. Vite
1. Accoppiatore del faro
2. Coprilampada
1. Portalampada del faro
U5WMH2H0.book Page 29 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
5. Installare il coprilampada del faro e poi
collegare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24170
Sostituzione di una lampadina
del fanalino posteriore/stop 1. Togliere la sella. (Vedere pagina
3-14.)
2. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
3. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
5. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
6. Installare la sella.
HAU24201
Sostituzione della lampadina
dell’indicatore di direzione 1. Togliere il trasparente indicatore di di-
rezione togliendo la vite.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
1. Non toccare la parte di vetro della lampadi-
na.
1. Connessione portalampada fanalino poste-
riore/stop
1. Vite
1. Lampadina indicatore di direzione
U5WMH2H0.book Page 30 Monday, August 2, 2004 9:56 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il trasparente installando la
vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU33541
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo del faro togliendo le
viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.3. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo del faro installando
le viti.1. Vite
1. Cavo portalampada della luce di posizione
U5WMH2H0.book Page 31 Monday, August 2, 2004 9:56 AM
