MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
2
3
4
5
67
8
9

PAU18711
Remoção e instalação das
carenagens e painéis
As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU18991
Carenagens A e B
Remoção de uma das carenagens
Retire os parafusos e o fixador rápido da
carenagem e, depois, puxe a carenagem
para fora conforme ilustrado.
NOTA:

O fixador rápido é retirado empurrando o
pino central com uma chave de fendas e
puxando depois o fixador para fora.
1. Carenagem A
2. Painel A
2
1

1. Carenagem B
2. Painel B2
1
1. Parafuso
2. Fixador rápido
1. Fixador rápido (após remoção)
2. Fixador rápido (antes da instalação)
1
1
1
(×6)
2
12

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
1
2
3
4
5
6
7
8
9

Instalação da carenagem
Coloque a carenagem na posição original
e, depois, coloque os parafusos e o fixador
rápido.NOTA:

Para instalar o fixador rápido, empurre o
pino central de modo a que fique para fora
da cabeça do fixador, introduza o fixador na
carenagem e empurre o pino saliente até
que fique ao mesmo nível da cabeça do fi-
xador.
PAU19171
Painéis A e B
Remoção de um dos painéis
1. Retire a carenagem correspondente A
ou B. (Consulte a pagina 6-6.)
2. Retire o assento. (Consulte a
pagina 3-15.)
3. Retire o parafuso e, depois, o painel.Instalação do painel
1. Coloque o painel na posição original e,
depois, instale o parafuso.
2. Instale o assento e a carenagem.

PAU19641
Verificação das velas de ignição
As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve
apresentar uma cor acastanhada entre mé-
dia a leve (a cor ideal quando o veículo é
conduzido normalmente), e todas as velas
de ignição instaladas no motor devem apre-
sentar a mesma cor. Se qualquer uma das
velas apresentar uma cor claramente dife-
rente, o motor poderá ter um defeito. Não
tente diagnosticar você mesmo este tipo de
problemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o veícu-
lo.
Se a vela de ignição mostrar sinais de
erosão do eléctrodo e excesso de carbono
ou outros resíduos, deverá ser substituída.
1. Parafuso
1. Painel A
1
1

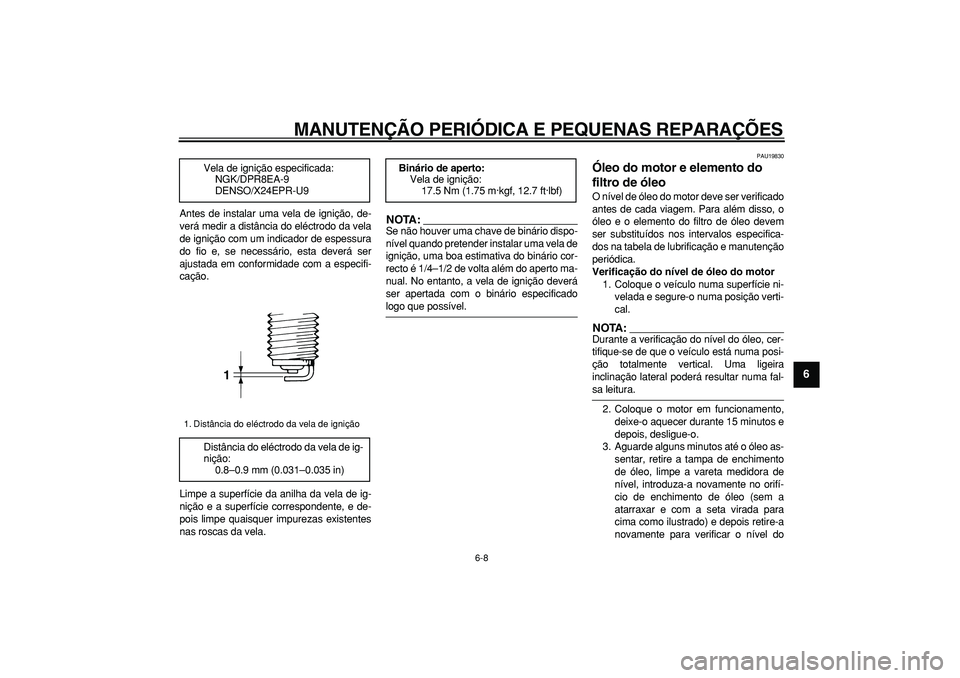

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
2
3
4
5
67
8
9

Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:

Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.
PAU19830
Óleo do motor e elemento do
filtro de óleo
O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
NOTA:

Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante 15 minutos e
depois, desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar e com a seta virada para
cima como ilustrado) e depois retire-a
novamente para verificar o nível do Vela de ignição especificada:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
1

Binário de aperto:
Vela de ignição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
1
2
3
4
5
6
7
8
9

óleo.
NOTA:

O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
PRECAUÇÃO:

PCA10010
Não utilize o veículo até ter a certeza de
que o nível de óleo do motor é suficien-
te.
AVISO

PWA10360
Nunca retire a tampa do depósito de
óleo do motor depois de uma utilização
a alta velocidade, caso contrário o óleo
do motor quente pode esguichar e cau-
sar danos ou ferimentos. Aguarde sem-
pre que o óleo do motor arrefeça
suficientemente antes de retirar a tampa
do depósito de óleo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.
NOTA:


O depósito de óleo do motor situa-se
atrás dos cilindros.

O óleo do motor deverá situar-se entre
as marcas de nível máximo e mínimo.
Mudança do óleo do motor (com ou
sem substituição do elemento do filtro
de óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e as cavilhas de drenagem para dre-
nar o óleo do cárter.
1. Tampa de enchimento de óleo do motor
1

1. Tampa de enchimento de óleo do motor
2. Vareta medidora de nível
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
3
4

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
2
3
4
5
67
8
9
NOTA:

Ignore os passos 4–6 se não desejar subs-
tituir o elemento do filtro de óleo.
4. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.5. Retire e substitua o elemento do filtro
do óleo e os anéis de vedação em O.
6. Instale a cobertura do elemento do fil-tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTA:

Certifique-se de que os anéis de vedação
em O estão bem encaixados.
7. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com os binários especifica-
dos.
8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
1. Cavilha de drenagem do óleo do motor A
1

1. Cavilha de drenagem do óleo do motor B
2. Cobertura do elemento do filtro de óleo
3. Cavilha
1. Elemento do filtro de óleo
2. Anel de vedação em O12
2
3
1
2

Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binários de aperto:
Cavilha A de drenagem do óleo do
motor:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Cavilha B de drenagem do óleo do
motor:
30 Nm (3.0 m·kgf, 21.7 ft·lbf)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
1
2
3
4
5
6
7
8
9
PRECAUÇÃO:

PCA11620

Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a
especificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.

Certifique-se de que não entra ne-
nhum material estranho no cárter.
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
10. Desligue o motor, verifique o nível doóleo e, se necessário, corrija-o.
PAU20070
Refrigerante
O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU20251
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
NOTA:


O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.

Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:

O refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do fil-
tro de óleo:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
3.90 L (4.12 US qt) (3.43 Imp.qt)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
2
3
4
5
67
8
9

3. Se o líquido refrigerante estiver na
marca de nível mínimo ou abaixo des-
ta, retire o painel A (Consulte a
pagina 6-6.), retire a tampa do reser-
vatório e acrescente líquido refrigeran-
te até atingir a marca do nível máximo
e, depois, instale a tampa do reserva-
tório e o painel.
PRECAUÇÃO:

PCA10470

Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.

Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigeração
não ficará protegido contra conge-lamento e corrosão.

Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-
da.
AVISO

PWA10380
Nunca tente retirar a tampa do radiador
enquanto o motor estiver quente.
NOTA:


A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
refrigerante no radiador.

Se o motor sobreaquecer, consulte a
página 6-36 para obter mais ins-
truções.
1. Marca do nível máximo
2. Reservatório de refrigerante
3. Marca do nível mínimo
3 1
2

1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
1
2
3
4
5
6
7
8
9

PAU27051

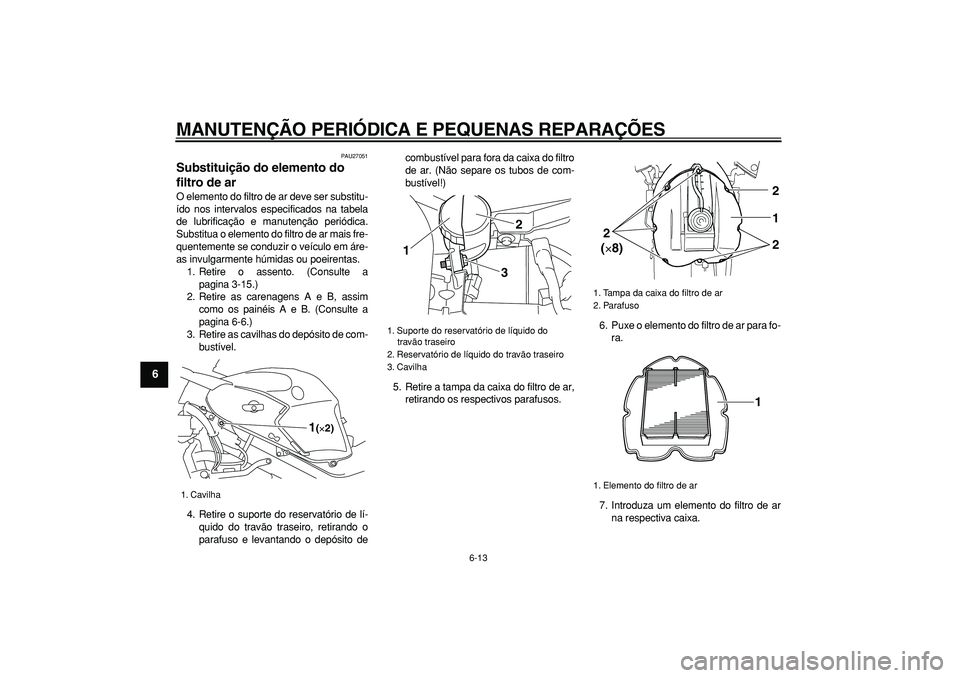

Substituição do elemento do
filtro de ar
O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento. (Consulte a
pagina 3-15.)
2. Retire as carenagens A e B, assim
como os painéis A e B. (Consulte a
pagina 6-6.)
3. Retire as cavilhas do depósito de com-
bustível.
4. Retire o suporte do reservatório de lí-
quido do travão traseiro, retirando o
parafuso e levantando o depósito decombustível para fora da caixa do filtro
de ar. (Não separe os tubos de com-
bustível!)
5. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.6. Puxe o elemento do filtro de ar para fo-
ra.
7. Introduza um elemento do filtro de ar
na respectiva caixa.
1. Cavilha
1(×2)

1. Suporte do reservatório de líquido do
travão traseiro
2. Reservatório de líquido do travão traseiro
3. Cavilha
12
3

1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
1 2
2 2
(×8)
1
