Page 33 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
2
34
5
6
7
8
9
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.
Não mexa nem tente abrir o cilindro
de gás.
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
PAU15140
Prendedores da correia de
bagagem
Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro, dois dos quais podem ser virados
para fora para um acesso mais fácil.
PAU15300
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA:
O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.)
AVISO
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
1. Prendedor da correia de bagagem1(×4)

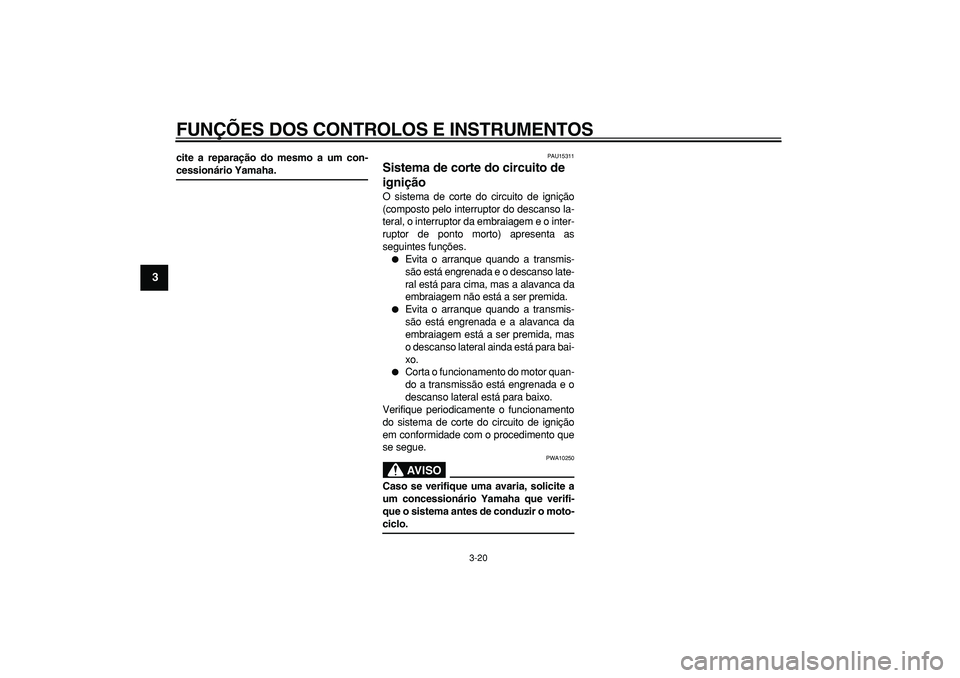

Page 34 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
1
2
3
4
5
6
7
8
9
cite a reparação do mesmo a um con-
cessionário Yamaha.
PAU15311
Sistema de corte do circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso late-
ral está para cima, mas a alavanca da
embraiagem não está a ser premida.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.
Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral está para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
AVISO
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo.
Page 35 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
2
34
5
6
7
8
9
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.
Esta verificação é mais fiável se for efectuada
com o motor quente.O interruptor de ponto morto pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃONOTA:

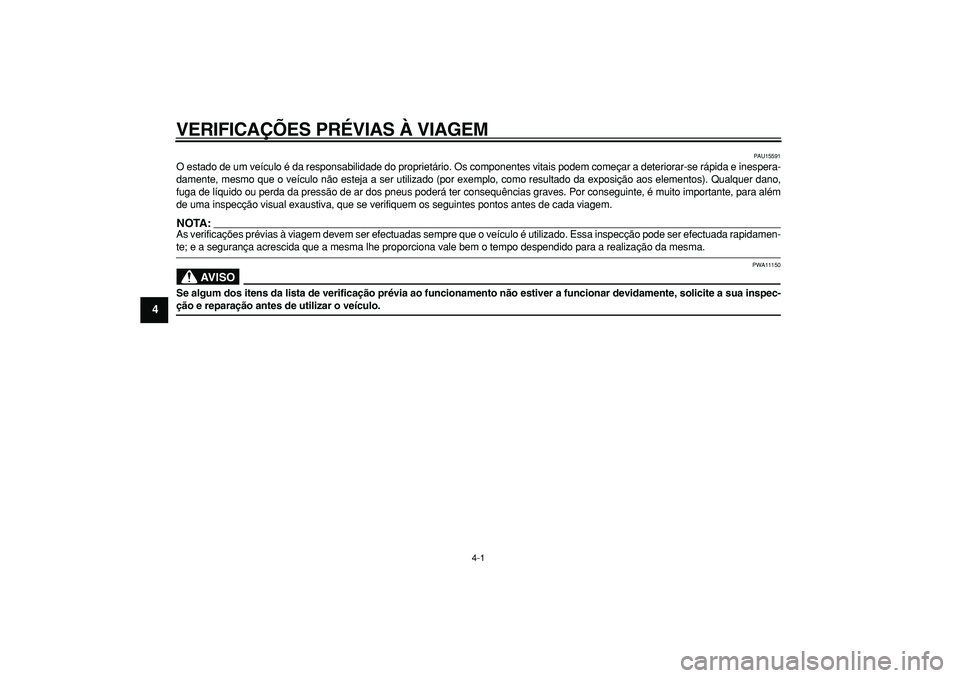

Page 36 of 92
4-1
1
2
3
4
5
6
7
8
9
VERIFICAÇÕES PRÉVIAS À VIAGEM
PAU15591
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
NOTA:
As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-
te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AVISO
PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspec-
ção e reparação antes de utilizar o veículo.
Page 37 of 92
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
2
3
45
6
7
8
9
PAU15603
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
Combustível
Ve r ifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Ve r ifique se o tubo de combustível apresenta fuga.3-13
Óleo do motor
Ve r ifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Ve r ifique se o veículo apresenta fugas de óleo.6-8
Refrigerante
Ve r ifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Ve r ifique se o sistema de refrigeração tem fugas.6-11
Tr a vão dianteiro
Ve r ifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Ve r ifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Ve r ifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.
Ve r ifique se o sistema hidráulico apresenta fugas.6-20, 6-21
Tr a vão traseiro
Ve r ifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Ve r ifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Ve r ifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.
Ve r ifique se o sistema hidráulico apresenta fugas.6-20, 6-21
Page 38 of 92
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
1
2
3
4
5
6
7
8
9
Embraiagem
Ve r ifique o funcionamento.
Se necessário, lubrifique o cabo.
Ve r ifique a folga da alavanca.
Se necessário, ajuste-a.6-19
Punho do acelerador
Certifique-se de que o funcionamento é suave.
Ve r ifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do
cabo e lubrifique o cabo e o compartimento do punho.6-15, 6-25
Cabos de controlo
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-25
Corrente de transmissão
Ve r ifique a folga da corrente.
Se necessário, ajuste-a.
Ve r ifique o estado da corrente.
Se necessário, lubrifique-a.6-22, 6-24
Rodas e pneus
Ve r ifique se apresentam danos.
Ve r ifique o estado dos pneus e a profundidade da face de rolamento.
Ve r ifique a pressão do ar.
Se necessário, corrija.6-16, 6-19
Pedais do travão e de
mudança de velocidade
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-25
Alavancas do travão e da
embraiagem
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-26
Descanso lateral
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô.6-26
Fixadores do chassis
Certifique-se de que todas as porcas, cavilhas e parafusos estão devida-
mente alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptores
Ve r ifique o funcionamento.
Se necessário, corrija.—
ITEM VERIFICAÇÕES PÁGINA
Page 39 of 92
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-4
2
3
45
6
7
8
9
Interruptor do descanso late-
ral
Ve r ifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha
que verifique o veículo.3-19
ITEM VERIFICAÇÕES PÁGINA
Page 40 of 92
5-1
1
2
3
4
5
6
7
8
9
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU15950
AVISO
PWA10270
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
PAU26801
Colocação do motor em
funcionamento
Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:
A transmissão está em ponto morto.
A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
AVISO
PWA10290
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-20.
Nunca conduza com o descanso la-
teral para baixo.
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
PRECAUÇÃO:
PCA11781
As seguintes luzes de advertência e in-
dicador luminoso deverão acender-se
durante alguns segundos e depois apa-gar-se.
Luz de advertência do nível de óleo
Luz de advertência de problema no
motor
Indicador luminoso do sistema
imobilizador
Luz de advertência do ABS (para
modelos com sistema ABS)
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-4 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-
dente.
2. Mude a transmissão para ponto morto.
NOTA:
Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
NOTA:
Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
