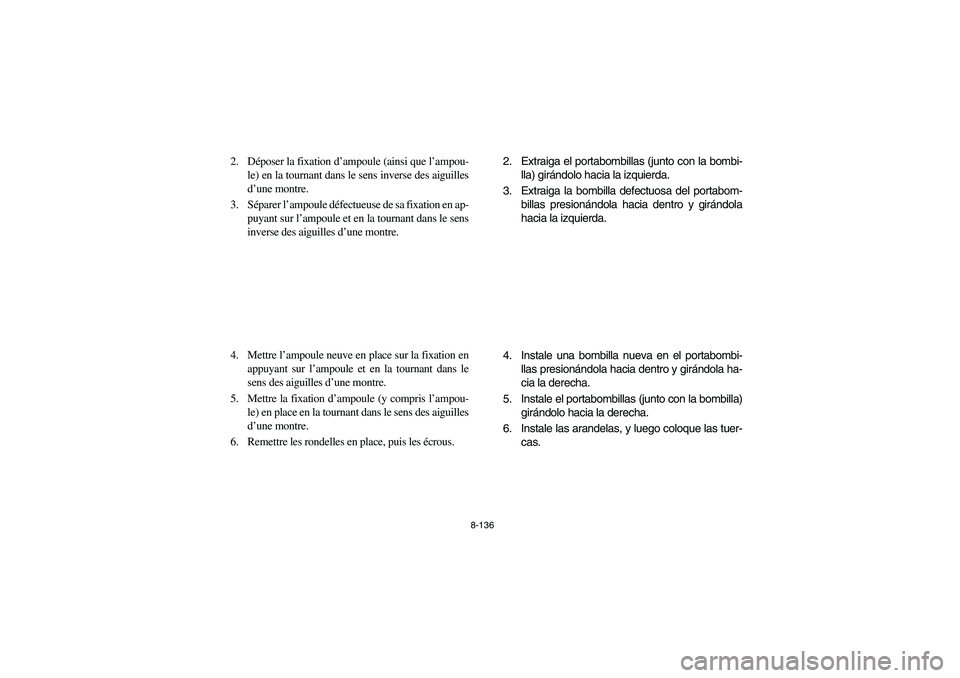

8-136
2. Déposer la fixation d’ampoule (ainsi que l’ampou-
le) en la tournant dans le sens inverse des aiguilles
d’une montre.
3. Séparer l’ampoule défectueuse de sa fixation en ap-
puyant sur l’ampoule et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Mettre l’ampoule neuve en place sur la fixation en
appuyant sur l’ampoule et en la tournant dans le
sens des aiguilles d’une montre.
5. Mettre la fixation d’ampoule (y compris l’ampou-
le) en place en la tournant dans le sens des aiguilles
d’une montre.
6. Remettre les rondelles en place, puis les écrous. 2. Extraiga el portabombillas (junto con la bombi-
lla) girándolo hacia la izquierda.
3. Extraiga la bombilla defectuosa del portabom-
billas presionándola hacia dentro y girándola
hacia la izquierda.
4. Instale una bombilla nueva en el portabombi-
llas presionándola hacia dentro y girándola ha-
cia la derecha.
5. Instale el portabombillas (junto con la bombilla)
girándolo hacia la derecha.
6. Instale las arandelas, y luego coloque las tuer-
cas.
U1D960.book Page 136 Wednesday, June 23, 2004 3:59 PM

8-137
EBU00413
Troubleshooting
Although Yamaha machines receive a rigid in-
spection before shipment from the factory, trouble
may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of pow-
er. The troubleshooting chart describes a quick,
easy procedure for making checks. If your ma-
chine requires any repair, take it to a Yamaha
dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to prop-
erly service your machine. Use only genuine
Yamaha parts on your machine. Imitation parts
may look like Yamaha parts, but they are often in-
ferior. Consequently, they have a shorter service
life and can lead to expensive repair bills.
WARNING
Do not smoke when checking the fuel system.
Fuel can ignite or explode, causing severe in-
jury or property damage. Make sure there are
no open flames or sparks in the area, including
pilot lights from water heaters or furnaces.
U1D960.book Page 137 Wednesday, June 23, 2004 3:59 PM

8-138
FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une inspection
rigoureuse au départ de l’usine, une panne peut toujours
survenir.
Un problème dans les systèmes d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces
systèmes. Si une réparation s’avère nécessaire, confier le
véhicule à un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour
effectuer ce type de réparation. Lors de remplacements
de pièces, n’utiliser que des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peuvent sembler identi-
ques mais, elles sont souvent de moindre qualité. Par
conséquent, leur durée de vie risque d’être plus courte, ce
qui pourrait endommager le véhicule et occasionner des
réparations très coûteuses.
AVERTISSEMENT
_ Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleuses
de chauffe-eau ou de chaudières. _
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a ri-
gurosas inspecciones antes de salir de fábrica, pue-
den surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sistemas
de alimentación, comprensión o encendido, puede
dar lugar a dificultades de arranque y pérdidas de
potencia. En el diagrama de localización de averías
se describe un procedimiento fácil y rápido para
efectuar comprobaciones. Si la máquina necesita re-
paración, llevarla a un concesionario Yamaha.
Los técnicos cualificados de los concesionarios
Yamaha disponen de las herramientas, experiencia
y conocimientos necesarios para reparar correcta-
mente la máquina. Usar exclusivamente recambios
originales Yamaha en la máquina. Las imitaciones
parecen iguales pero con frecuencia son inferiores,
por lo que tienen una vida útil más corta y pueden
dar lugar a costosas reparaciones.
ADVERTENCIA
_ No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible
puede arder o explotar y causar graves lesiones
y daños materiales. Asegurarse de que no haya
llamas ni chispas en las proximidades, incluyen-
do la llama piloto de un calentador de agua o de
un horno. _
U1D960.book Page 138 Wednesday, June 23, 2004 3:59 PM

8-139
EBU00724Troubleshooting chart
Starting problems or poor engine performance1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel cock
lever to “OFF”.No fuel.Fuel cock is
clogged.
Clean the
fuel cock. Some fuel.Turn the fuel cock
lever to “RES”.Restart the engine.
No fuel.Supply fuel.
2. Compression
Use the electric
starter to see if
there is compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove the
spark plug and
check the electrodes.WetWipe clean with dry cloth.
DryAttach spark plug cap and
ground to chassis.Use the
electric starter.Spark is good.Ignition system is
normal.
Spark is weak.
Adjust the spark plug gap
or replace the spark plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric starter.Engine turns over
quickly.Battery is good.
Engine turns over
slowly.Check the battery lead connections,
and charge the battery if necessary.Check the
fuel flow.
Turn the fuel cock
lever to “ON”.
Remove the fuel hose
from the fuel cock.
U1D960.book Page 139 Wednesday, June 23, 2004 3:59 PM

8-140
Engine overheatingNOTE:If it is difficult to get the recommended coolant, tap water can be temporarily used, provided that it is
changed to the recommended coolant as soon as possible.
WARNING
Wait for the engine and radiator to cool before removing the radiator cap. You could be burned by
hot fluid and steam blown out under pressure. Always put a thick rag over the cap when opening.
Allow any remaining pressure to escape before completely removing the cap. Wait until the
engine has cooled.
Check the coolant level in the
coolant reservoir and/or radiator.
Level is OK.Level is low, check the
cooling system for leakage.
No
leakage.Leakage.
Ask a Yamaha dealer to inspect
and repair the cooling system.Add coolant. (See NOTE.)
Restart the engine. If the engine overheats again, ask a
Yamaha dealer to inspect and/or repair the cooling system.
U1D960.book Page 140 Wednesday, June 23, 2004 3:59 PM

8-141

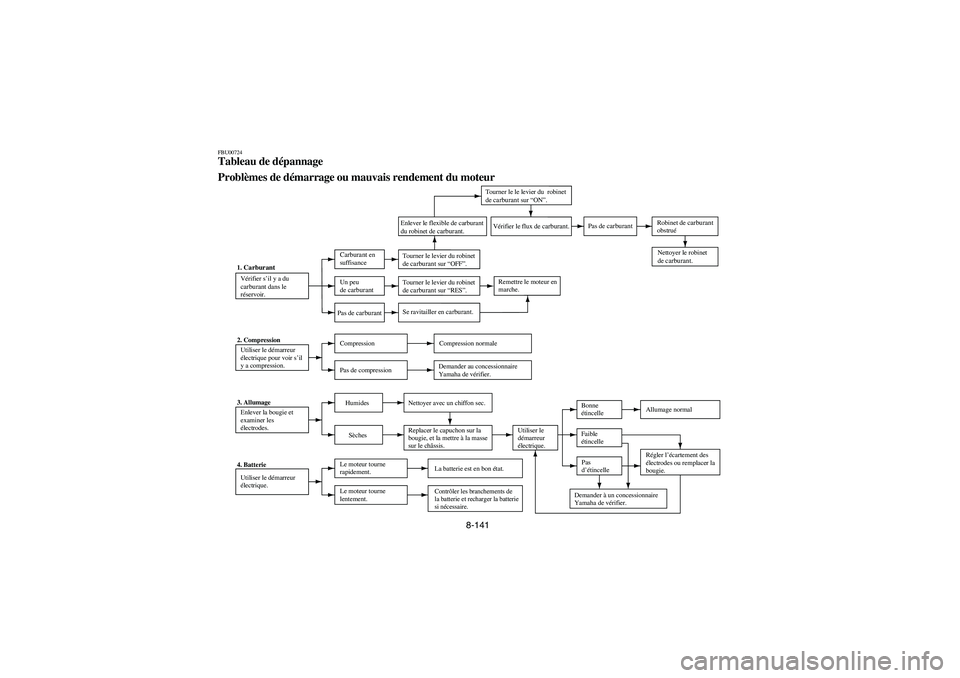

FBU00724Tableau de dépannage
Problèmes de démarrage ou mauvais rendement du moteur
1. CarburantVérifier s’il y a ducarburant
dans le
réservoir.
Carburant
en
suffisanceTourner le levier du robinet
de
carburant
sur “OFF”. Enlever le flexible de carburant
du robinet de carburant
.Vérifier le flux de
carburant
.Pas de
carburant
Robinet de
carburant
obstrué
Nettoyer le robinet
de carburant
.
Un peu
de
carburant
Tourner le levier du robinet
de carburant
sur “RES”.Remettre le moteur en
marche.
Pas de
carburant
Se ravitailler en
carburant
.
2. Compression
Utiliser le démarreur
électrique pour voir s’il
y a compression.Compression Compression normale
Pas de compressionDemander au concessionnaire
Yamaha de vérifier.
3. Allumage
Enlever la bougie et
examiner les
électrodes.Humides Nettoyer avec un chiffon sec.
SèchesReplacer le capuchon sur la
bougie, et la mettre à la masse
sur le châssis.Utiliser le
démarreur
électrique.Bonne
étincelleAllumage normal
Faible
étincelle
Régler l’écartement des
électrodes ou remplacer la
bougie. Pas
d’étincelle
Demander à un concessionnaire
Yamaha de vérifier. 4. Batterie
Utiliser le démarreur
électrique.Le moteur tourne
rapidement.La batterie est en bon état.
Le moteur tourne
lentement.
Contrôler les branchements de
la batterie et recharger la batterie
si nécessaire.
Tourner le le levier du robinet
de carburant
sur “ON”.
U1D960.book Page 141 Wednesday, June 23, 2004 3:59 PM

8-142

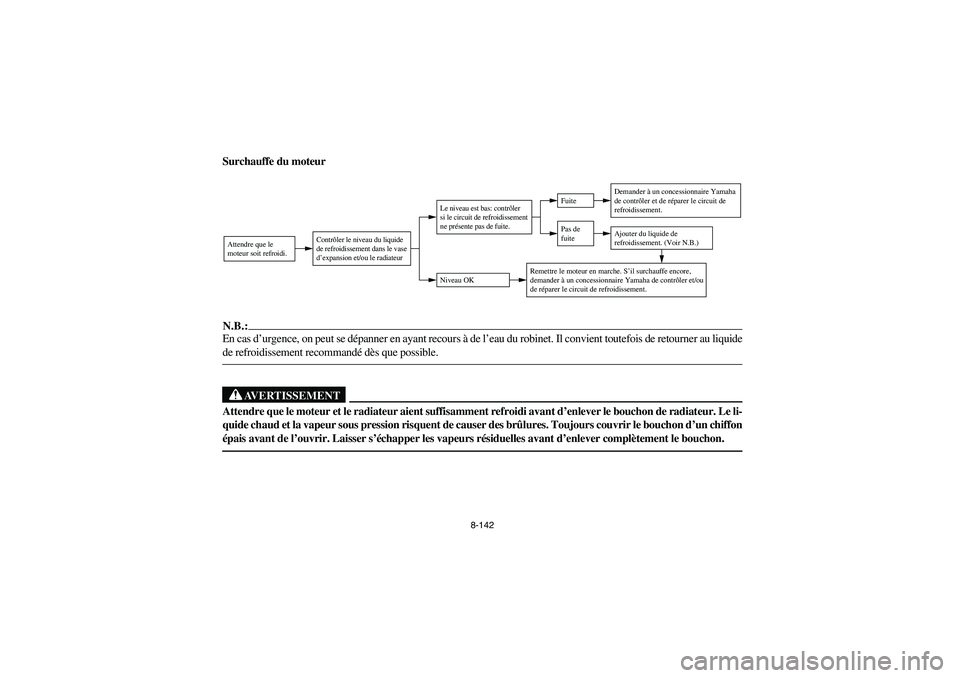

Surchauffe du moteurN.B.:_ En cas d’urgence, on peut se dépanner en ayant recours à de l’eau du robinet. Il convient toutefois de retourner au liquide
de refroidissement recommandé dès que possible. _
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient suffisamment refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de causer des brûlures. Toujours couvrir le bouchon d’un chiffon
épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’enlever complètement le bouchon. _
Niveau OKLe niveau est bas: contrôler
si le circuit de refroidissement
ne présente pas de fuite.
Pas de
fuiteFuite
Demander à un concessionnaire Yamaha
de contrôler et de réparer le circuit de
refroidissement.Ajouter du liquide de
refroidissement. (Voir N.B.)
Remettre le moteur en marche. S’il surchauffe encore,
demander à un concessionnaire Yamaha de contrôler et/ou
de réparer le circuit de refroidissement.
Attendre que le
moteur soit refroidi.
Contrôler le niveau du liquide
de refroidissement dans le vase
d’expansion et/ou le radiateur
U1D960.book Page 142 Wednesday, June 23, 2004 3:59 PM

8-143

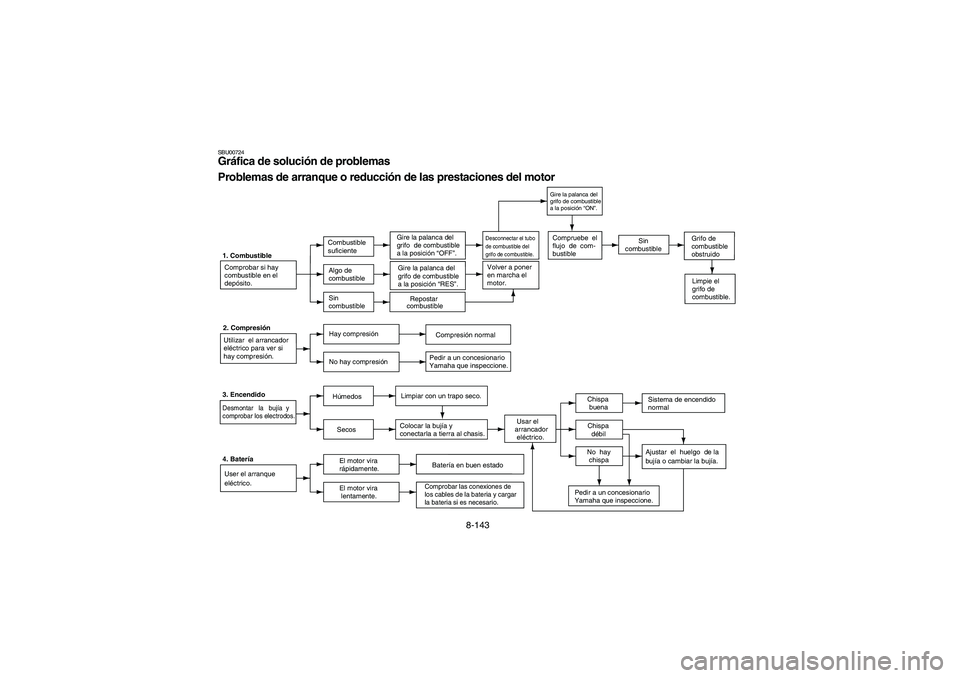

SBU00724Gráfica de solución de problemas
Problemas de arranque o reducción de las prestaciones del motor1. Combustible
Comprobar si hay
combustible en el
depósito.Combustible
suficienteGire la palanca del
grifo de combustible
a la posición “OFF”.Compruebe el
flujo de com-
bustible
Limpie el
grifo de
combustible. Algo de
combustibleGire la palanca del
grifo de combustible
a la posición “RES”.Volver a poner
en marcha el
motor.
Sin
combustibleRepostar
2. Compresión
Utilizar el arrancador
eléctrico para ver si
hay compresión.Hay compresión
No hay compresión
3. EncendidoDesmontar la bujía y
comprobar los electrodos.
HúmedosLimpiar con un trapo seco.
SecosColocar la bujía y
conectarla a tierra al chasis. Usar el
arrancador
eléctrico.Chispa
buenaSistema de encendido
normal
Chispa
débil
Ajustar el huelgo de la
bujía o cambiar la bujía. No hay
chispa
Pedir a un concesionario
Yamaha que inspeccione. 4. Batería
User el arranque
eléctrico.El motor vira
rápidamente.Batería en buen estado
El motor vira
lentamente. Sin
combustible
combustibleGrifo de
combustible
obstruido
Desconnectar el tubo
de combustible del
grifo de combustible.
Gire la palanca del
grifo de combustible
a la posición “ON”.
Comprobar las conexiones de
los cables de la bateria y cargar
la bateria si es necesario.Compresión normal
Pedir a un concesionario
Yamaha que inspeccione.
