TECHNISCHE DATEN
GAU26339

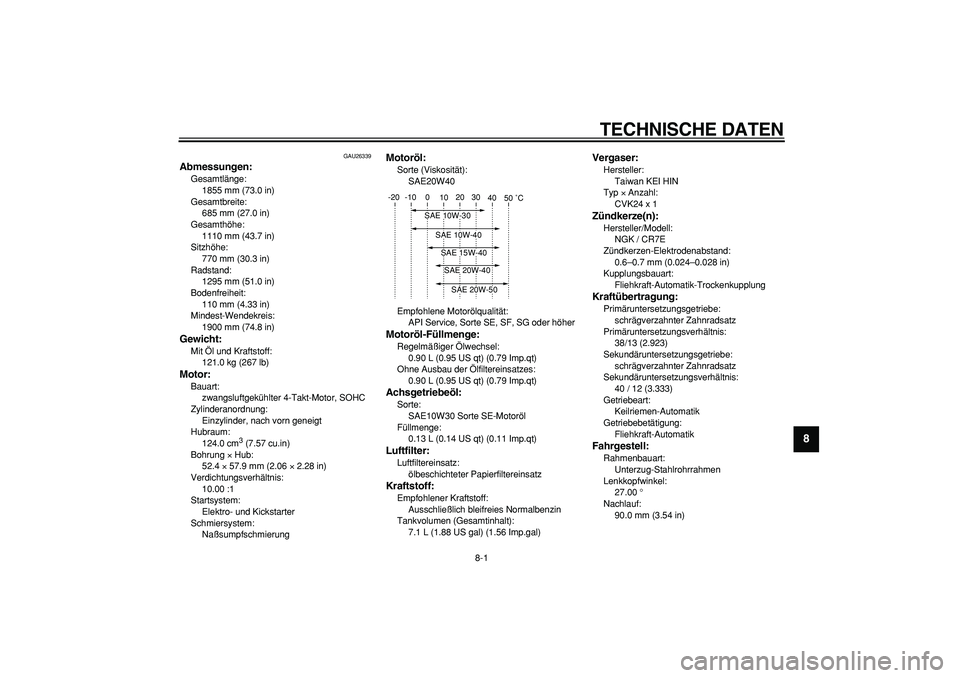

Abmessungen:
Gesamtlänge:
1855 mm (73.0 in)
Gesamtbreite:
685 mm (27.0 in)
Gesamthöhe:
1110 mm (43.7 in)
Sitzhöhe:
770 mm (30.3 in)
Radstand:
1295 mm (51.0 in)
Bodenfreiheit:
110 mm (4.33 in)
Mindest-Wendekreis:
1900 mm (74.8 in)
Gewicht:
Mit Öl und Kraftstoff:
121.0 kg (267 lb)
Motor:
Bauart:
zwangsluftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
124.0 cm
3

(7.57 cu.in)
Bohrung
×
Hub:
52.4
×
57.9 mm (2.06
×
2.28 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Naßsumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Ohne Ausbau der Ölfiltereinsatzes:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Achsgetriebeöl:
Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
7.1 L (1.88 US gal) (1.56 Imp.gal)
Vergaser:
Hersteller:
Taiwan KEI HIN
Typ
×
Anzahl:
CVK24 x 1
Zündkerze(n):
Hersteller/Modell:
NGK / CR7E
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
38/13 (2.923)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
40 / 12 (3.333)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
27.00 °
Nachlauf:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
110 / 70-12 47L
Hersteller/Typ:
CHENG SHIN / C-922N-47L
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120 / 70-12 58L
Hersteller/Typ:
CHENG SHIN / C-6007-58L
Zuladung:
Max. Gesamtzuladung:
170 kg (375 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Zuladungsbedingung:
90–170 kg (198–375 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gußrad
Felgengröße:
12xMT2.75
Hinterrad:
Rad-Bauart:
Gußrad
Felgengröße:
12xMT3.00
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (links)
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
90.0 mm (3.54 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft Federweg:
95.0 mm (3.74 in)
Elektrische Anlage:
Zündsystem:
C.D.I.
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTX7A-BS
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt
×
Anzahl):
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 16.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 1.7 W
×
3
Fernlicht-Kontrolleuchte:
12 V, 1.7 W
×
1
Blinker-Kontrolleuchte:
12 V, 3.4 W
×
1

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

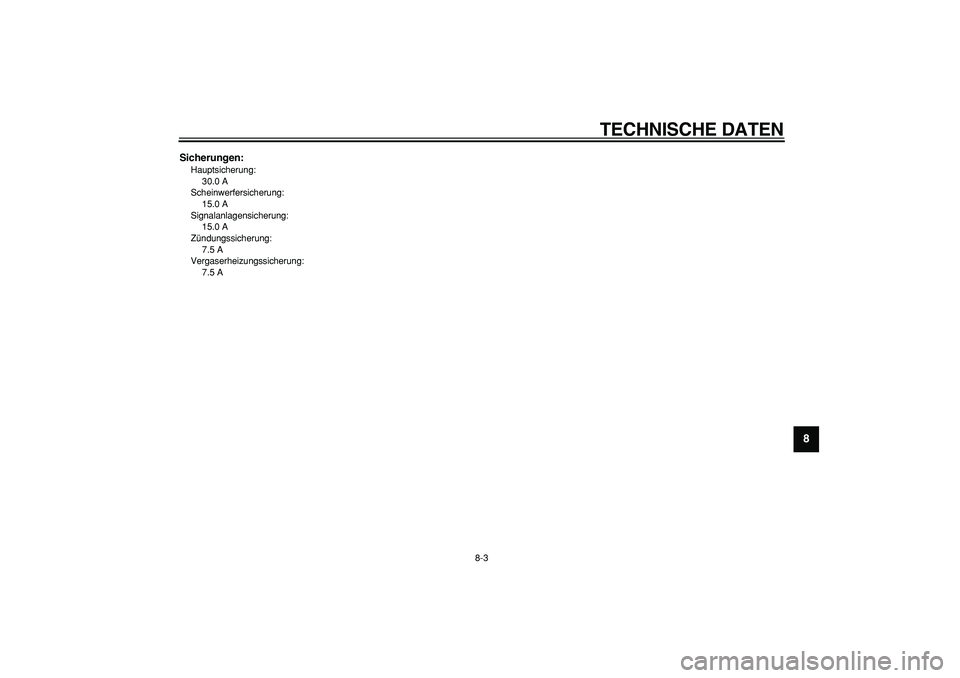

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Vergaserheizungssicherung:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351

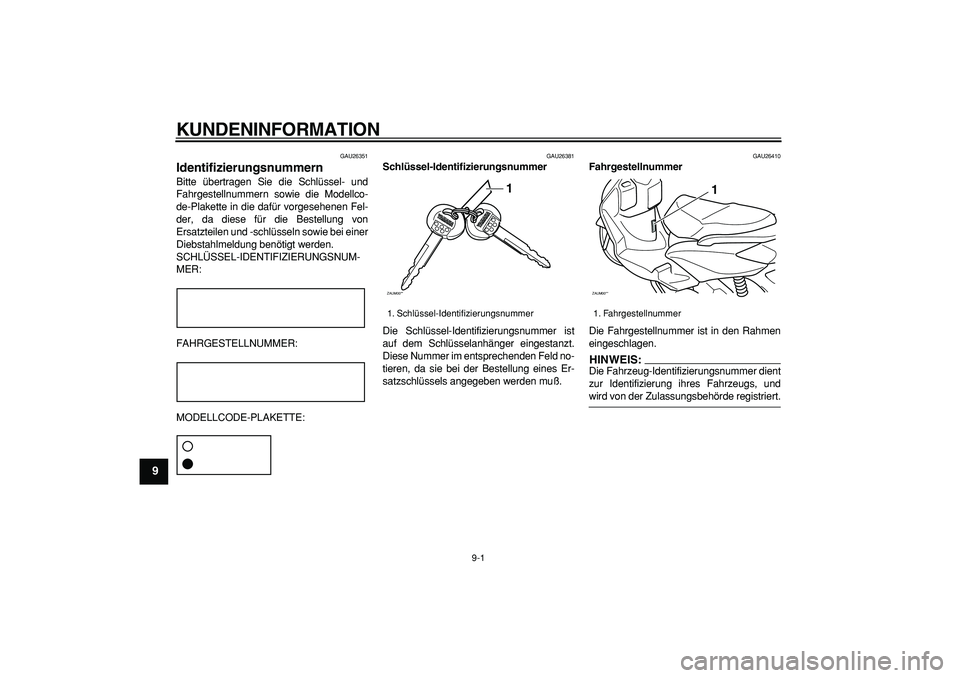

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von
Ersatzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
ZAUM00**
1

1. Fahrgestellnummer
ZAUM00**
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

GAUT1440

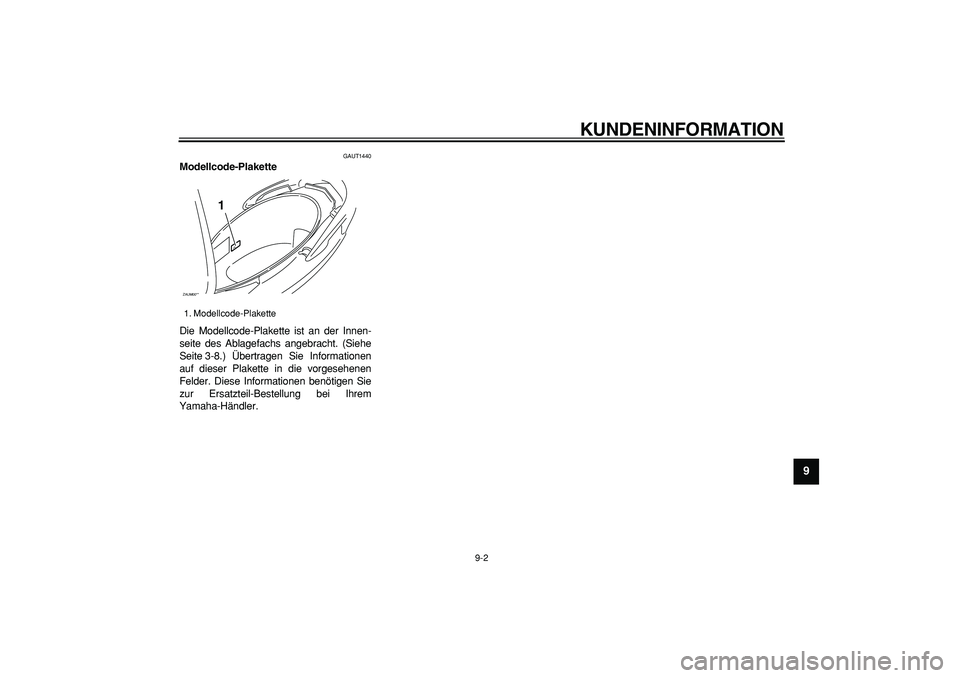

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des Ablagefachs angebracht. (Siehe
Seite 3-8.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
ZAUM00**
1

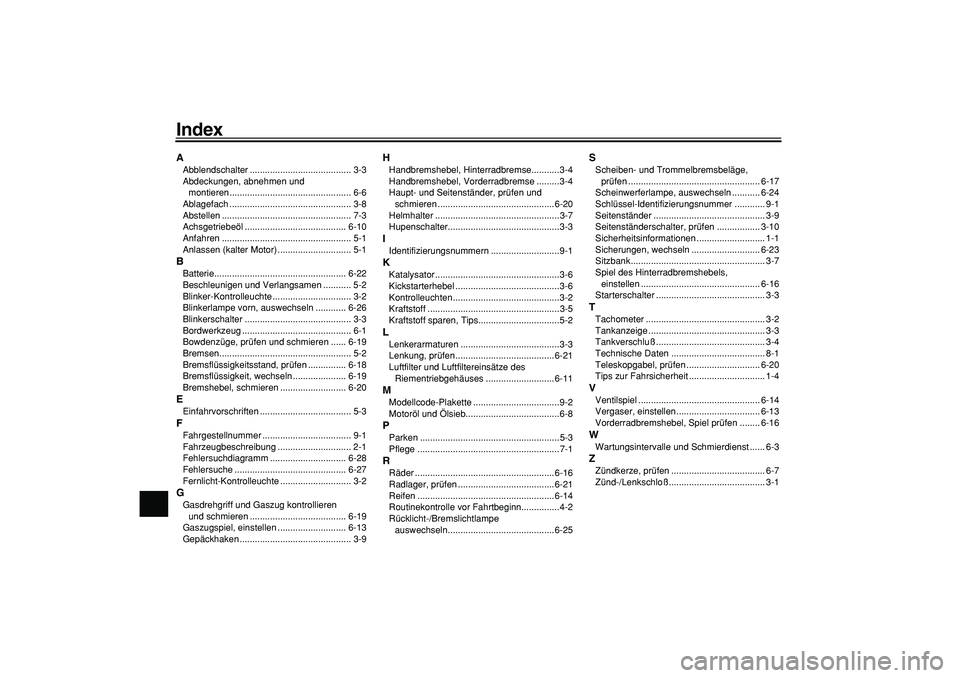

Index
A
Abblendschalter ........................................ 3-3
Abdeckungen, abnehmen und
montieren................................................ 6-6
Ablagefach ................................................ 3-8
Abstellen ................................................... 7-3
Achsgetriebeöl ........................................ 6-10
Anfahren ................................................... 5-1
Anlassen (kalter Motor) ............................. 5-1
B
Batterie.................................................... 6-22
Beschleunigen und Verlangsamen ........... 5-2
Blinker-Kontrolleuchte ............................... 3-2
Blinkerlampe vorn, auswechseln ............ 6-26
Blinkerschalter .......................................... 3-3
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-19
Bremsen.................................................... 5-2
Bremsflüssigkeitsstand, prüfen ............... 6-18
Bremsflüssigkeit, wechseln ..................... 6-19
Bremshebel, schmieren .......................... 6-20
E
Einfahrvorschriften .................................... 5-3
F
Fahrgestellnummer ................................... 9-1
Fahrzeugbeschreibung ............................. 2-1
Fehlersuchdiagramm .............................. 6-28
Fehlersuche ............................................ 6-27
Fernlicht-Kontrolleuchte ............................ 3-2
G
Gasdrehgriff und Gaszug kontrollieren
und schmieren ...................................... 6-19
Gaszugspiel, einstellen ........................... 6-13
Gepäckhaken ............................................ 3-9
H
Handbremshebel, Hinterradbremse...........3-4
Handbremshebel, Vorderradbremse .........3-4
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-20
Helmhalter .................................................3-7
Hupenschalter............................................3-3
I
Identifizierungsnummern ...........................9-1
K
Katalysator .................................................3-6
Kickstarterhebel .........................................3-6
Kontrolleuchten ..........................................3-2
Kraftstoff ....................................................3-5
Kraftstoff sparen, Tips................................5-2
L
Lenkerarmaturen .......................................3-3
Lenkung, prüfen .......................................6-21
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ...........................6-11
M
Modellcode-Plakette ..................................9-2
Motoröl und Ölsieb.....................................6-8
P
Parken .......................................................5-3
Pflege ........................................................7-1
R
Räder .......................................................6-16
Radlager, prüfen ......................................6-21
Reifen ......................................................6-14
Routinekontrolle vor Fahrtbeginn...............4-2
Rücklicht-/Bremslichtlampe
auswechseln..........................................6-25
S
Scheiben- und Trommelbremsbeläge,
prüfen .................................................... 6-17
Scheinwerferlampe, auswechseln ........... 6-24
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer ............................................ 3-9
Seitenständerschalter, prüfen ................. 3-10
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-23
Sitzbank..................................................... 3-7
Spiel des Hinterradbremshebels,
einstellen ............................................... 6-16
Starterschalter ........................................... 3-3
T
Tachometer ............................................... 3-2
Tankanzeige .............................................. 3-3
Tankverschluß........................................... 3-4
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-20
Tips zur Fahrsicherheit .............................. 1-4
V
Ventilspiel ................................................ 6-14
Vergaser, einstellen................................. 6-13
Vorderradbremshebel, Spiel prüfen ........ 6-16
W
Wartungsintervalle und Schmierdienst ...... 6-3
Z
Zündkerze, prüfen ..................................... 6-7
Zünd-/Lenkschloß...................................... 3-1
