SOIN ET REMISAGE DU SCOOTER
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT
FWA10940


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus. Si nécessaire, nettoyer
les disques et les garnitures de
frein à l’aide d’un produit spécial
pour disque de frein ou d’acétone,
et nettoyer les pneus à l’eau chaude
et au détergent doux.


Effectuer ensuite un test de con-
duite afin de vérifier le freinage et laprise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.

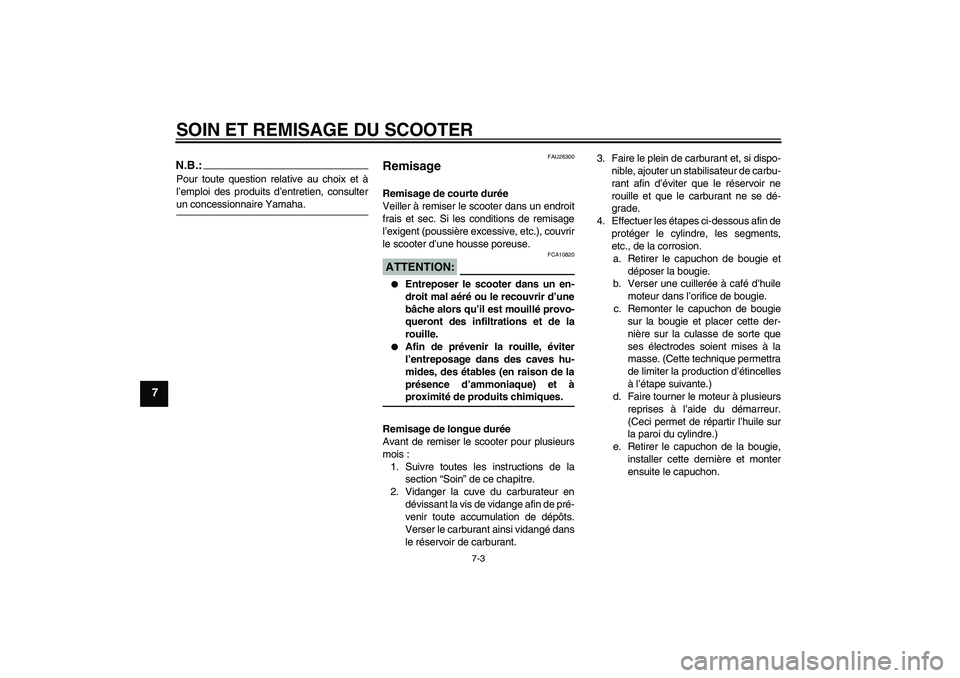

SOIN ET REMISAGE DU SCOOTER
7-3
7
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26300
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.ATTENTION:
FCA10820


Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.3. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
4. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.

SOIN ET REMISAGE DU SCOOTER
7-4
7
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
8. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-18.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser le scooter.

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1743 mm (68.6 in)
Largeur hors tout:
690 mm (27.2 in)
Hauteur hors tout:
1170 mm (46.1 in)
Hauteur de la selle:
828 mm (32.6 in)
Empattement:
1256 mm (49.4 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1800 mm (70.9 in)Poids:Avec huile et carburant:
97.0 kg (214 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm³ (2.99 cu.in)
Alésage × course:
40.0 × 39.2 mm (1.57 × 1.54 in)
Taux de compression:
7.90 :1
Système de démarrage:
Démarreur électrique et kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)
Huile moteur:Type:
YAMALUBE 2 cycles ou huile moteur 2
temps (grade JASO FC ou ISO EG-C ou
EG-D)
Quantité d’huile moteur:
Quantité:
1.4 L (1.48 US qt) (1.23 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.11 L (0.12 US qt) (0.10 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.20 L (1.27 US qt) (1.06 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
7.0 L (1.85 US gal) (1.54 Imp.gal)Carburateur:Fabricant:
GURTNER
Modèle × quantité:
PY 12 x 1
Bougie(s):Fabricant/modèle:
NGK/BR8HS
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
52 × 13 (4.000)
Système de réduction secondaire:
Engrenage droit
Taux de réduction secondaire:
43 × 14 (3.070)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiquePartie cycle:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
27.00 °
Chasse:
90.0 mm (3.54 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
130/60-13 53L

CARACTÉRISTIQUES
8-2
8
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO21Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/60-13 57L
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO22Charge:Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
150 kPa (22 psi) (1.50 kgf/cm²)
Arrière:
150 kPa (22 psi) (1.50 kgf/cm²)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
160 kPa (23 psi) (1.60 kgf/cm²)
Arrière:
170 kPa (25 psi) (1.70 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
13xMT3.00Roue arrière:Type de roue:
Roue coulée
Taille de jante:
13xMT3.50Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
80.0 mm (3.15 in)
Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
70.0 mm (2.76 in)Partie électrique:Système d’allumage:
Décharge de condensateur (C.C. CDI)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
CB4-LB(GS), YB4L-B(YUASA)
Voltage, capacité:
12 V, 4.0 AhPhare:Type d’ampoule:
À incandescenceVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
Feu arrière/stop:
12 V, 21.0 W/5.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Éclairage des instruments:
12 V, 1.2 W × 2

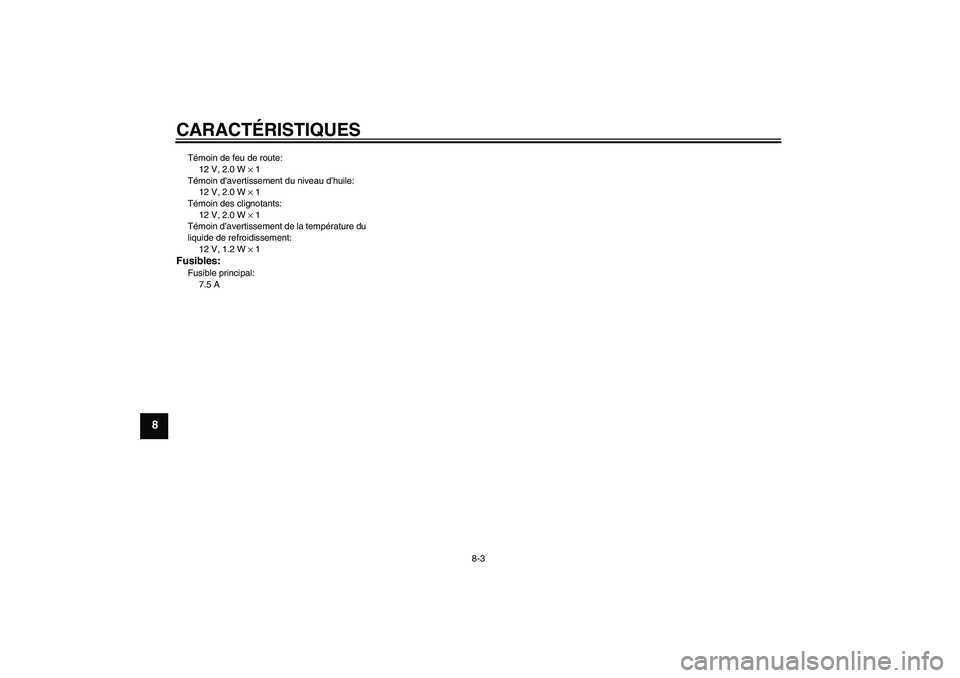

CARACTÉRISTIQUES
8-3
8
Témoin de feu de route:
12 V, 2.0 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 2.0 W × 1
Témoin des clignotants:
12 V, 2.0 W × 1
Témoin d’avertissement de la température du
liquide de refroidissement:
12 V, 1.2 W × 1Fusibles:Fusible principal:
7.5 A

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:Le numéro d’identification du véhicule sert à
identifier le scooter et, selon les pays, estrequis lors de son immatriculation.
FAU26490
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle. (Voir page 3-9.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070 1ZAUM0287
1.Étiquette des codes du modèle
1
ZAUM0295

INDEXAAccélération et décélération.................... 5-2
Avertisseur, contacteur ........................... 3-4BBatterie.................................................. 6-18
Béquille centrale, contrôle et
lubrification ......................................... 6-16
Bougie, contrôle ...................................... 6-6CCâble des gaz, contrôle du jeu ............. 6-11
Cache et carénage, dépose et repose .... 6-5
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-6
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-4
Carburateur, réglage ............................. 6-10
Clé de contact, numéro
d’identification ....................................... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-21
Clignotants, contacteur ........................... 3-4
Combiné ressort-amortisseur, réglage
(en fonction du modèle) ...................... 3-11
Combinés de contacteurs ....................... 3-4
Compartiment de rangement A ............... 3-9
Compartiment de rangement B ............. 3-10
Compte-tours (en fonction du modèle) ... 3-3
Compteur de vitesse ............................... 3-3
Contacteur à clé/antivol .......................... 3-1DDémarrage .............................................. 5-2
Démarrage du moteur ............................. 5-1
Démarreur, contacteur ............................ 3-4
Direction, contrôle ................................. 6-17
EEmplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-20
Filtre à air, nettoyage de l’élément ......... 6-9
Fourche, contrôle.................................. 6-16
Freinage ................................................. 5-3
Frein arrière, levier ................................. 3-5
Frein avant, levier ................................... 3-5
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-13
Fusible, remplacement ......................... 6-19HHuile de transmission finale.................... 6-7
Huile moteur 2 temps ............................. 3-8
Huile moteur, témoin du niveau .............. 3-2IInverseur feu de route/feu de
croisement............................................ 3-4KKick ......................................................... 3-8LLeviers de frein, lubrification ................. 6-16
Liquide de frein, changement ............... 6-15
Liquide de frein, contrôle du niveau...... 6-14
Liquide de refroidissement ..................... 6-8
Liquide de refroidissement, témoin de
température .......................................... 3-2NNuméros d’identification ......................... 9-1
PPannes, diagnostic ................................ 6-21
Phare, remplacement d’une ampoule ... 6-20
Plaquettes de frein, contrôle ................. 6-14
Pneus .................................................... 6-11
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-15
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique......................................... 3-7RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-6
Réservoir d’huile moteur 2 temps ........... 3-7
Rodage du moteur .................................. 5-4
Roues .................................................... 6-13
Roulements de roue, contrôle ............... 6-17SSchémas de diagnostic de pannes ....... 6-22
Sécurité................................................... 1-1
Sécurité routière ...................................... 1-4
Selle du pilote.......................................... 3-9
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-2
Témoin des clignotants ........................... 3-2
Témoins et témoins d’alerte .................... 3-2VVéhicule, numéro d’identification ............ 9-1
