Page 225 of 274
Situaciones diversas223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Luz de población–Abra el capó del motor. – Desplace el tirante
⇒fig. 144 en el sentido de la flecha y
retire la tapa.
– Tire de los cables para liberar el portalámparas de su aloja- miento ⇒fig. 145.
– Tire de la lámpara y sustitúyala.
– Para el montaje proceda a la inversa.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 144 Luz de pobla-
ciónFig. 145 Luz de pobla-
ción
A1
AC
CORDOBA_09_05 Seite 223 Donnerstag, 29. September 2005 12:08 12
Page 226 of 274
Situaciones diversas

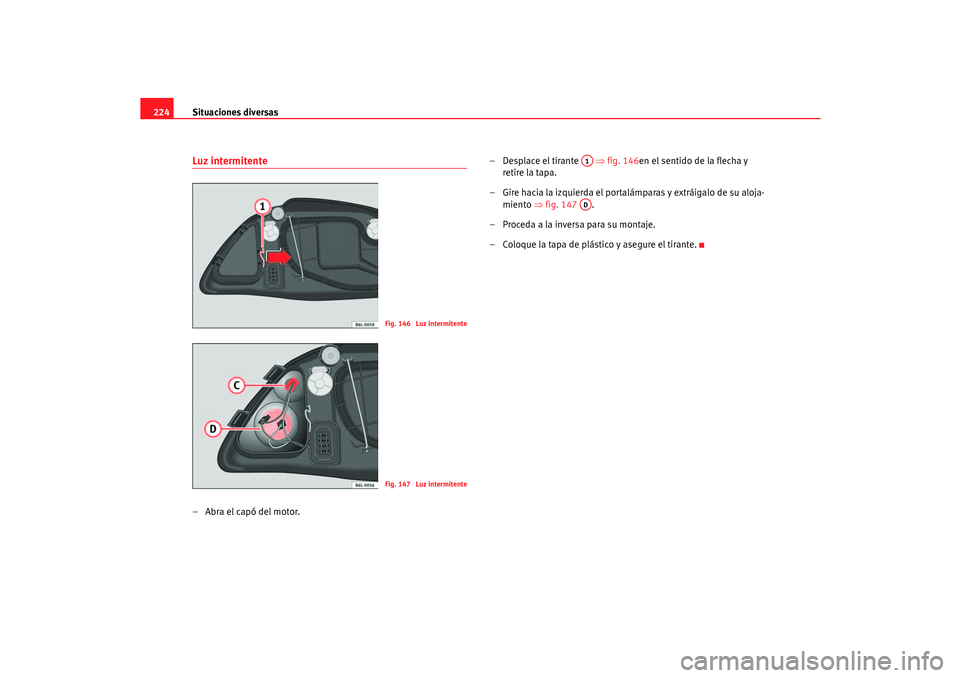

224Luz intermitente–Abra el capó del motor. – Desplace el tirante
⇒fig. 146en el sentido de la flecha y
retire la tapa.
– Gire hacia la izquierda el portalámparas y extráigalo de su aloja- miento ⇒fig. 147 .
– Proceda a la inversa para su montaje.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 146 Luz intermitenteFig. 147 Luz intermitente
A1AD
CORDOBA_09_05 Seite 224 Donnerstag, 29. September 2005 12:08 12
Page 227 of 274
Situaciones diversas225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Faros antiniebla– Desmonte la rejilla, extrayendo el tornillo ⇒fig. 148, tire
cidadosamente de la rejilla por el lado del tornillo y libere la tapa. – Desmonte los dos tornillos de sujeción
⇒fig. 148 y una vez
liberado desenchufe el conector.
– Gire la tapa del faro hacia la izquierda un cuarto de vuelta.
– Desenchufe el cable de la lámpara.
– Desenganche el resorte retentor de lámpara y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buena asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Vuelva a enchufar el cable de la lámpara.
– Siga el proceso inverso para el montaje de la tapa y el faro.
Fig. 148 Faros antinieblaFig. 149 Faros antinieblaAA
AF
CORDOBA_09_05 Seite 225 Donnerstag, 29. September 2005 12:08 12
Page 228 of 274
Situaciones diversas
226Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque la nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 150, y a continuación
encaje la lámpara como indica la flecha ⇒ fig. 150
Luces traseras en el capóLuz de población 1/ Luz antiniebla/ Luz marcha atrás
– Abra el capó trasero.
Fig. 150 Intermitentes
laterales
A1
A2
Fig. 151 Luz trasera en el
capóFig. 152 Luz trasera en el
capó
CORDOBA_09_05 Seite 226 Donnerstag, 29. September 2005 12:08 12
Page 229 of 274

Situaciones diversas227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Retire la cubierta de plástico ⇒página 226, fig. 151 , intro-
duzca el dedo en la hendidura y tire en el sentido de la flecha.
– Presione las lengüetas ⇒página 226, fig. 152 del portalám-
paras y extraiga este último.
– G i r e la lá m p a ra g ra n d e 1 / 4 d e v u e lta a la i zq u i e r d a . E n e l cas o d e la lámpara pequeña, gire y extraiga el portalámparas y tire de la
lámpara.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presiónela hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
– Coloque cuidadosamente el portalámparas en su alojamiento y presione hasta percibir un “clic”.
– Seguidamente ponga la tapa y presione sobre la misma.
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.
Luces traseras en la carroceríaLuz población 2/ Luz de freno/ Luz intermitente
– Abra el portón trasero.
– Separe el revestimiento lateral del maletero.
– Presione la lengüeta ⇒fig. 153 para liberar el portalámparas
y retire este último.
– G i re la l á m p a ra g ra n d e 1 / 4 d e v u e l ta a la i zq u i e r da . E n e l cas o d e la lámpara pequeña, tire de la misma.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presionándola hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
AA
AB
Fig. 153 Luces traseras
en la carrocería
AA
CORDOBA_09_05 Seite 227 Donnerstag, 29. September 2005 12:08 12
Page 230 of 274

Situaciones diversas
228
– Posicione el portalámparas por la parte donde está alojada la lámpara pequeña. A continuación, presione hasta percibir un
“clic”
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.Luz de matrícula– Libere la tulipa transparente, haciendo palanca con la parte plana del destornillador sobre la lengüeta prevista a tal efecto.
– Extraiga la lámpara defectuosa del portalámparas, cogiéndola por la parte central, presionando hacia un lado y coloque una
nueva.
– Coloque la tulipa en el hueco correspondiente, teniendo especial cuidado en la colocación de la junta de goma y presione hasta
percibir un click.
Luz interior y luces de lectura delanterasPara extraer el cristal
– Introduzca un destornillador fino por su parte plana entre la carcasa y el cristal ⇒fig. 154.
– Retire el cristal con mucho cuidado, haciendo palanca para evitar posibles daños.
Para sustituir las lámparas
– Tire de las lámparas hacia afuera.
– Para extraer la lámpara central, sujétela y presione hacia un lado.
Para el montaje
– Proceda a la inversa, presionando ligeramente en la zona exte- rior del piloto.
Fig. 154 Luz de lectura
delantera
CORDOBA_09_05 Seite 228 Donnerstag, 29. September 2005 12:08 12
Page 231 of 274

Situaciones diversas229
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Coloque en primer lugar el cristal con las pestañas de fijación
pequeñas sobre el marco del interruptor. A continuación
presione en la parte delantera hasta que las dos pestañas largas
encajen en el soporte.Luz de freno adicional*Teniendo en cuenta la dificultad que requiere el cambio de esta lámpara se
debería realizar en un Servicio Técnico.Luz de la guantera*– Introduzca el destornillador por arriba, entre la luz y la guantera.
– Extraiga la luz con cuidado. A continuación, retire la luz hacia afuera de forma inclinada.
– Cambie la lámpara.
– Inserte la luz por el lado del conector, primero por abajo y después empuje por arriba hasta que encastre.
Luz del maletero*La luz del maletero se encuentra en la parte superior, en el reverso
de la bandeja portaobjetos.
– Introduzca un destornillador por su parte plana, en la hendidura del lado izquierdo. ⇒fig. 155
– Cambie la lámpara.
– Vuelva a montar la luz por la parte del conector, a continuación presione hacia arriba, hasta que encastre.
Fig. 155 Luz del maletero
CORDOBA_09_05 Seite 229 Donnerstag, 29. September 2005 12:08 12
Page 232 of 274

Situaciones diversas
230Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha desc argado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Nota
•
No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.
•
La batería descargada de berá estar debidamente embornada a la red de
a bordo.
Ayuda de arranque: descripciónEn la ⇒fig. 156 A representa a la batería sin carga y B a la batería
con carga.
Conexión de los cables de emergencia
– Desconecte el encendido en ambos vehículos ⇒.
1. Emborne un extremo del cable de emergencia rojo al polo posi- tivo ⇒fig. 156 del vehículo con la batería descargada ⇒.
2. Emborne el otro extremo del cable de emergencia rojo al polo positivo del vehículo que suministra la corriente.
3. Emborne un extremo del cable negro de emergencia al polo negativo del vehículo que suministra la corriente.
Fig. 156 Esquema de
conexión de los cables de
emergencia
A+
A+A-
CORDOBA_09_05 Seite 230 Donnerstag, 29. September 2005 12:08 12
