2005 Seat Cordoba Manual de instrucciones (in Spanish)

Conducción135
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

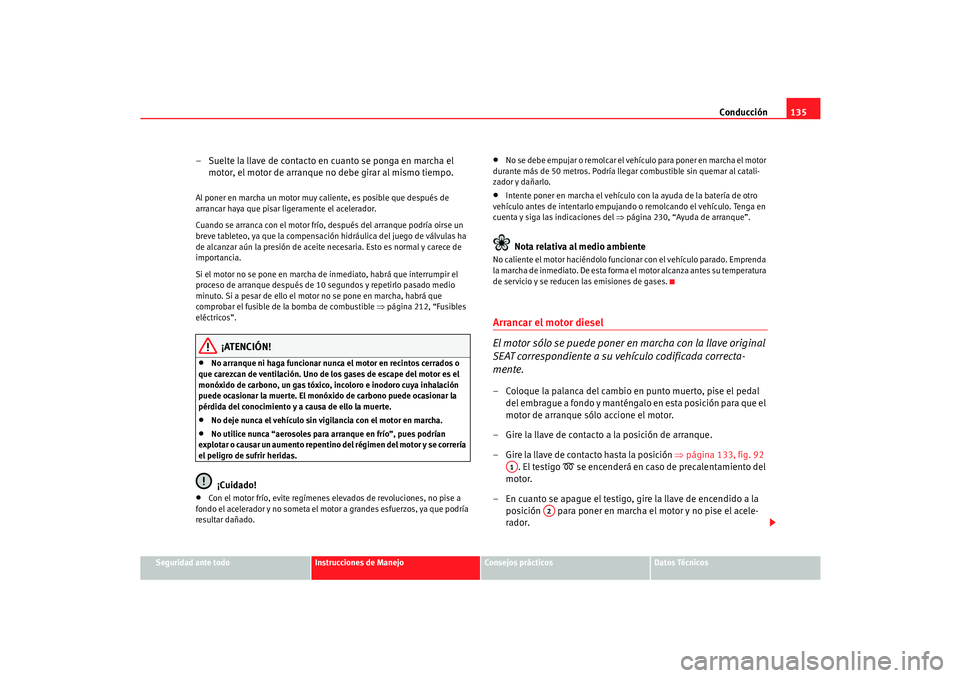

– Suelte la llave de contacto en cuanto se ponga en marcha el
motor, el motor de arranque no debe girar al mismo tiempo.Al poner en marcha un motor muy caliente, es posible que después de
arrancar haya que pisar ligeramente el acelerador.
Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si el motor no se pone en marcha de inmediato, habrá que interrumpir el
proceso de arranque después de 10 segundos y repetirlo pasado medio
minuto. Si a pesar de ello el motor no se pone en marcha, habrá que
comprobar el fusible de la bomba de combustible ⇒página 212, “Fusibles
eléctricos”.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxido de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el mo tor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehículo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 230, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Arrancar el motor diesel
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
d e l e m b ra g u e a fo n d o y ma n t é n ga l o e n e sta p o si ci ó n p a ra q u e e l
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición de arranque.
– Gire la llave de contacto hasta la posición ⇒página 133, fig. 92
. El testigo

se encenderá en caso de precalentamiento del
motor.
– En cuanto se apague el testigo, gire la llave de encendido a la posición para poner en marcha el motor y no pise el acele-
rador.
A1
A2
CORDOBA_09_05 Seite 135 Donnerstag, 29. September 2005 12:08 12

Conducción
136

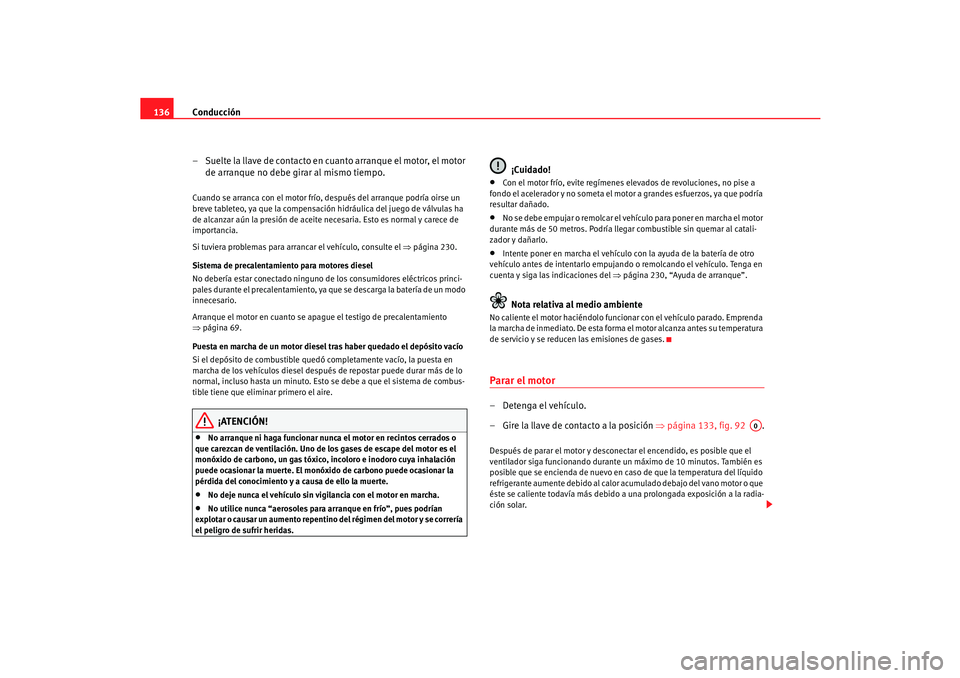

– Suelte la llave de contacto en cuanto arranque el motor, el motor de arranque no debe girar al mismo tiempo.Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si tuviera problemas para arrancar el vehículo, consulte el ⇒página 230.
Sistema de precalentamiento para motores diesel
No debería estar conectado ninguno de los consumidores eléctricos princi-
pales durante el precalentamiento, ya que se descarga la batería de un modo
innecesario.
Arranque el motor en cuanto se apague el testigo de precalentamiento
⇒ página 69.
Puesta en marcha de un motor diesel tras haber quedado el depósito vacío
Si el depósito de combustible quedó completamente vacío, la puesta en
marcha de los vehículos diesel después de repostar puede durar más de lo
normal, incluso hasta un minuto. Esto se debe a que el sistema de combus-
tible tiene que eliminar primero el aire.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxi do de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.
¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el motor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehí culo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 230, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Parar el motor– Detenga el vehículo.
– Gire la llave de contacto a la posición ⇒página 133, fig. 92 .Después de parar el motor y desconectar el encendido, es posible que el
ventilador siga funcionando durante un máximo de 10 minutos. También es
posible que se encienda de nuevo en ca so de que la temperatura del líquido
refrigerante aumente debido al calor acumulado debajo del vano motor o que
éste se caliente todavía más debido a una prolongada exposición a la radia-
ción solar.
A0
CORDOBA_09_05 Seite 136 Donnerstag, 29. September 2005 12:08 12

Conducción137
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
No pare nunca el motor hasta que el vehículo no se haya detenido
completamente.
•
El servofreno sólo funciona con el motor en marcha. Con el motor
parado se necesita más fuerza para frenar. Puesto que no se puede frenar
de forma normal, se podría sufrir algún accidente e incluso lesiones graves.
•
Al extraer la llave de contacto, el bloqueo de la dirección se puede
bloquear de inmediato. Ya no es posibl e girar el volante del vehículo, por lo
que existe peligro de accidente.¡Cuidado!
Al someter el motor a grandes esfuerzos, después de pararlo se acumula
calor en el vano motor, lo que puede ocasionar una avería del mismo. Por
este motivo, déjelo funcionar a ralentí durante aproximadamente 2 minutos
antes de apagarlo.
Cambio manualConducción con cambio manualEngranar la marcha atrás
– Con el vehículo parado (motor al ralentí), pise a fondo el pedal del embrague.
– Coloque la palanca del cambio en punto muerto y desplace la palanca hacia abajo hasta el tope.
– Deslice la palanca del cambio hacia la izquierda, y llévela hacia la posición de la marcha atrás, tal y como aparece en el esquema
del pomo de la palanca.Determinadas versiones del modelo pueden incorporar un cambio manual de
6 velocidades, cuyo esquema viene representado en la palanca del cambio.
F ig. 93 Consola Central:
esquema de una cambio
manual de 5 marchas
CORDOBA_09_05 Seite 137 Donnerstag, 29. September 2005 12:08 12

Conducción

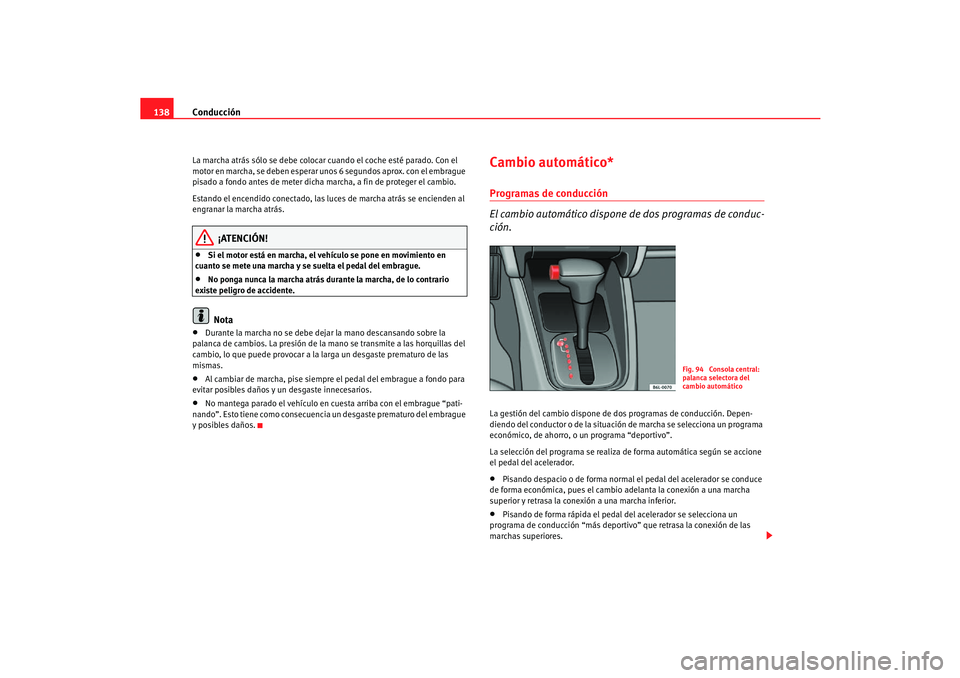

138La marcha atrás sólo se debe coloca r cuando el coche esté parado. Con el
motor en marcha, se deben esperar unos 6 segundos aprox. con el embrague
pisado a fondo antes de meter dicha marcha, a fin de proteger el cambio.
Estando el encendido conectado, las luces de marcha atrás se encienden al
engranar la marcha atrás.
¡ATENCIÓN!
•
Si el motor está en marcha, el vehículo se pone en movimiento en
cuanto se mete una marcha y se suelta el pedal del embrague.
•
No ponga nunca la marcha atrás durante la marcha, de lo contrario
existe peligro de accidente.Nota
•
Durante la marcha no se debe dejar la mano descansando sobre la
palanca de cambios. La presión de la mano se transmite a las horquillas del
cambio, lo que puede provocar a la larga un desgaste prematuro de las
mismas.
•
Al cambiar de marcha, pise siempre el pedal del embrague a fondo para
evitar posibles daños y un desgaste innecesarios.
•
No mantega parado el vehículo en cuesta arriba con el embrague “pati-
nando”. Esto tiene como consecuencia un desgaste prematuro del embrague
y posibles daños.
Cambio automático*Programas de conducción
El cambio automático dispone de dos programas de conduc-
ción.La gestión del cambio dispone de dos programas de conducción. Depen-
diendo del conductor o de la situación de marcha se selecciona un programa
económico, de ahorro, o un programa “deportivo”.
La selección del programa se realiza de forma automática según se accione
el pedal del acelerador.•
Pisando despacio o de forma normal el pedal del acelerador se conduce
de forma económica, pues el cambio adelanta la conexión a una marcha
superior y retrasa la conexión a una marcha inferior.
•
Pisando de forma rápida el pedal del acelerador se selecciona un
programa de conducción “más deportivo” que retrasa la conexión de las
marchas superiores.
Fig. 94 Consola central:
palanca selectora del
cambio automático
CORDOBA_09_05 Seite 138 Donnerstag, 29. September 2005 12:08 12

Conducción139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

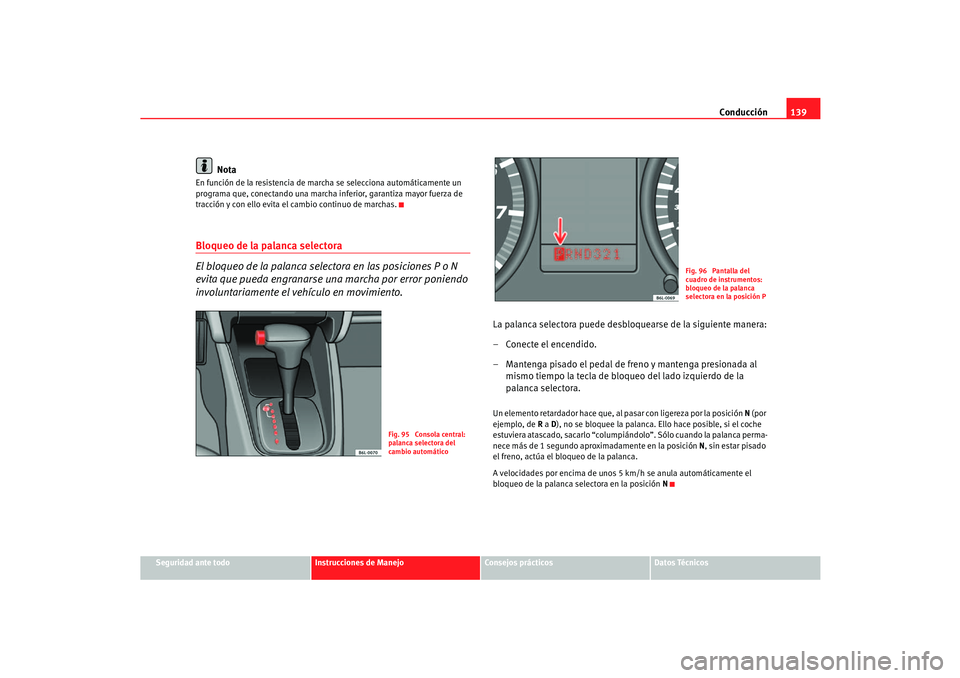

Nota
En función de la resistencia de marcha se selecciona automáticamente un
programa que, conectando una marcha inferior, garantiza mayor fuerza de
tracción y con ello evita el cambio continuo de marchas.Bloqueo de la palanca selectora
El bloqueo de la palanca selectora en las posiciones P o N
evita que pueda engranarse una marcha por error poniendo
involuntariamente el vehículo en movimiento.
La palanca selectora puede desbloquearse de la siguiente manera:
– Conecte el encendido.
– Mantenga pisado el pedal de freno y mantenga presionada al
mismo tiempo la tecla de bloqueo del lado izquierdo de la
palanca selectora.Un elemento retardador hace que, al pasar con ligereza por la posición N (por
ejemplo, de R a D), no se bloquee la palanca. Ello hace posible, si el coche
estuviera atascado, sacarlo “columpiándolo”. Sólo cuando la palanca perma-
nece más de 1 segundo aproximadamente en la posición N , sin estar pisado
el freno, actúa el bloqueo de la palanca.
A velocidades por encima de unos 5 km/h se anula automáticamente el
bloqueo de la palanca selectora en la posición N
Fig. 95 Consola central:
palanca selectora del
cambio automático
Fig. 96 Pantalla del
cuadro de instrumentos:
bloqueo de la palanca
selectora en la posición P
CORDOBA_09_05 Seite 139 Donnerstag, 29. September 2005 12:08 12

Conducción

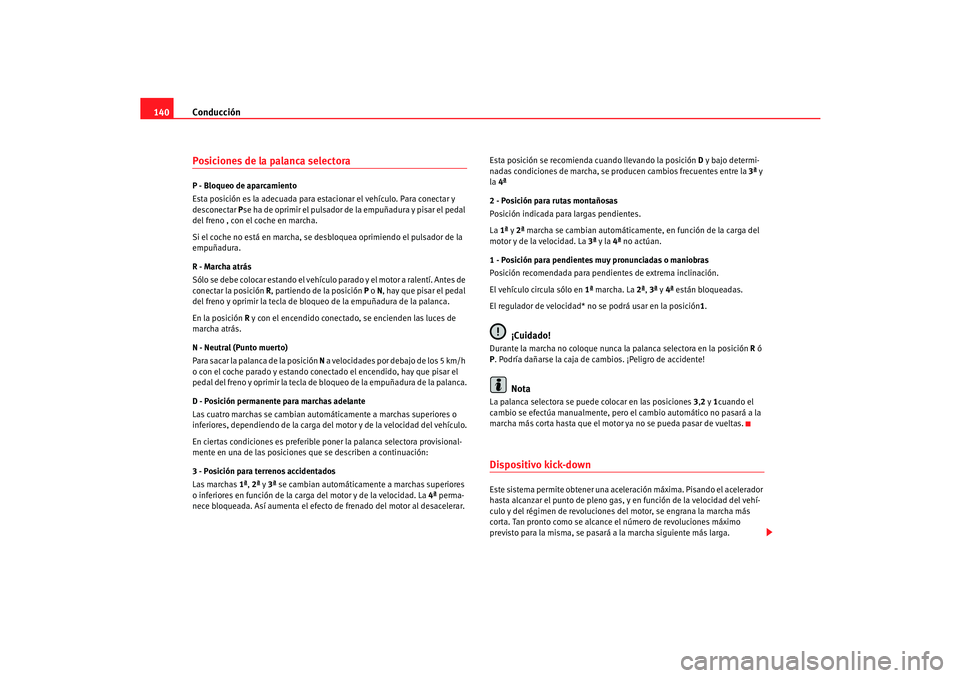

140Posiciones de la palanca selectoraP - Bloqueo de aparcamiento
Esta posición es la adecuada para es tacionar el vehículo. Para conectar y
desconectar Pse ha de oprimir el pulsador de la empuñadura y pisar el pedal
del freno , con el coche en marcha.
Si el coche no está en marcha, se desb loquea oprimiendo el pulsador de la
empuñadura.
R - Marcha atrás
Sólo se debe colocar estando el vehículo parado y el motor a ralentí. Antes de
conectar la posición R, partiendo de la posición P o N , hay que pisar el pedal
del freno y oprimir la tecla de bloque o de la empuñadura de la palanca.
En la posición R y con el encendido conectado, se encienden las luces de
marcha atrás.
N - Neutral (Punto muerto)
Para sacar la palanca de la posición N a velocidades por debajo de los 5 km/h
o con el coche parado y estando conectado el encendido, hay que pisar el
pedal del freno y oprimir la tecla de b loqueo de la empuñadura de la palanca.
D - Posición permanente para marchas adelante
Las cuatro marchas se cambian automáticamente a marchas superiores o
inferiores, dependiendo de la carga del motor y de la velocidad del vehículo.
En ciertas condiciones es preferible poner la palanca selectora provisional-
mente en una de las posiciones que se describen a continuación:
3 - Posición para terrenos accidentados
Las marchas 1ª , 2ª y 3ª se cambian automáticamente a marchas superiores
o inferiores en función de la carga del motor y de la velocidad. La 4ª perma-
nece bloqueada. Así aumenta el efecto de frenado del motor al desacelerar. Esta posición se recomienda cuando llevando la posición
D y bajo determi-
nadas condiciones de marcha, se producen cambios frecuentes entre la 3ª y
la 4ª
2 - Posición para rutas montañosas
Posición indicada para largas pendientes.
La 1ª y 2ª marcha se cambian automáticamente, en función de la carga del
motor y de la velocidad. La 3ª y la 4ª no actúan.
1 - Posición para pendientes muy pronunciadas o maniobras
Posición recomendada para pendientes de extrema inclinación.
El vehículo circula sólo en 1ª marcha. La 2ª , 3ª y 4ª están bloqueadas.
El regulador de velocidad* no se podrá usar en la posición1.
¡Cuidado!
Durante la marcha no coloque nunca la palanca selectora en la posición R ó
P . Podría dañarse la caja de cambios. ¡Peligro de accidente!
Nota
La palanca selectora se puede colocar en las posiciones 3,2 y 1cuando el
cambio se efectúa manualmente, pero el cambio automático no pasará a la
marcha más corta hasta que el motor ya no se pueda pasar de vueltas.Dispositivo kick-downEste sistema permite obtener una aceleración máxima. Pisando el acelerador
hasta alcanzar el punto de pleno gas, y en función de la velocidad del vehí-
culo y del régimen de revoluciones del motor, se engrana la marcha más
corta. Tan pronto como se alcance el número de revoluciones máximo
previsto para la misma, se pasará a la marcha siguiente más larga.
CORDOBA_09_05 Seite 140 Donnerstag, 29. September 2005 12:08 12

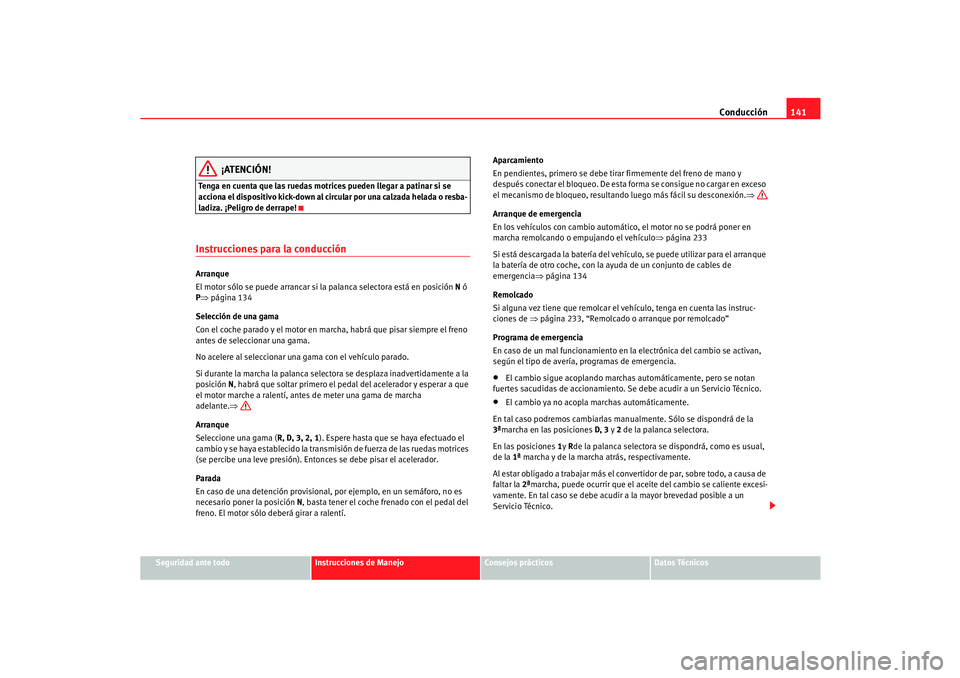

Conducción141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
Tenga en cuenta que las ruedas motrices pueden llegar a patinar si se
acciona el dispositivo kick-down al circular por una calzada helada o resba-
ladiza. ¡Peligro de derrape!Instrucciones para la conducciónArranque
El motor sólo se puede arrancar si la palanca selectora está en posición N ó
P ⇒ página 134
Selección de una gama
Con el coche parado y el motor en ma rcha, habrá que pisar siempre el freno
antes de seleccionar una gama.
No acelere al seleccionar una gama con el vehículo parado.
Si durante la marcha la palanca selectora se desplaza inadvertidamente a la
posición N, habrá que soltar primero el pedal del acelerador y esperar a que
el motor marche a ralentí, ante s de meter una gama de marcha
adelante. ⇒
Arranque
Seleccione una gama ( R, D, 3, 2, 1). Espere hasta que se haya efectuado el
cambio y se haya establecido la transmisión de fuerza de las ruedas motrices
(se percibe una leve presión). Entonces se debe pisar el acelerador.
Parada
En caso de una detención provisional, por ejemplo, en un semáforo, no es
necesario poner la posición N, basta tener el coche frenado con el pedal del
freno. El motor sólo deberá girar a ralentí. Aparcamiento
En pendientes, primero se debe tirar firmemente del freno de mano y
después conectar el bloqueo. De esta forma se consigue no cargar en exceso
el mecanismo de bloqueo, resultando luego más fácil su desconexión.
⇒
Arranque de emergencia
En los vehículos con cambio automáti co, el motor no se podrá poner en
marcha remolcando o empujando el vehículo ⇒página 233
Si está descargada la batería del vehículo, se puede utilizar para el arranque
la batería de otro coche, con la ayuda de un conjunto de cables de
emergencia ⇒página 134
Remolcado
Si alguna vez tiene que remolcar el vehículo, tenga en cuenta las instruc-
ciones de ⇒página 233, “Remolcado o arranque por remolcado”
Programa de emergencia
En caso de un mal funcionamiento en la electrónica del cambio se activan,
según el tipo de avería, programas de emergencia.
•
El cambio sigue acoplando marchas automáticamente, pero se notan
fuertes sacudidas de accionamiento. Se debe acudir a un Servicio Técnico.
•
El cambio ya no acopla marchas automáticamente.
En tal caso podremos cambiarlas ma nualmente. Sólo se dispondrá de la
3ª marcha en las posiciones D, 3 y 2 de la palanca selectora.
En las posiciones 1y Rde la palanca selectora se dispondrá, como es usual,
de la 1ª marcha y de la marcha atrás, respectivamente.
Al estar obligado a trabajar más el convertidor de par, sobre todo, a causa de
faltar la 2ª marcha, puede ocurrir que el aceite del cambio se caliente excesi-
vamente. En tal caso se debe acudir a la mayor brevedad posible a un
Servicio Técnico.
CORDOBA_09_05 Seite 141 Donnerstag, 29. September 2005 12:08 12

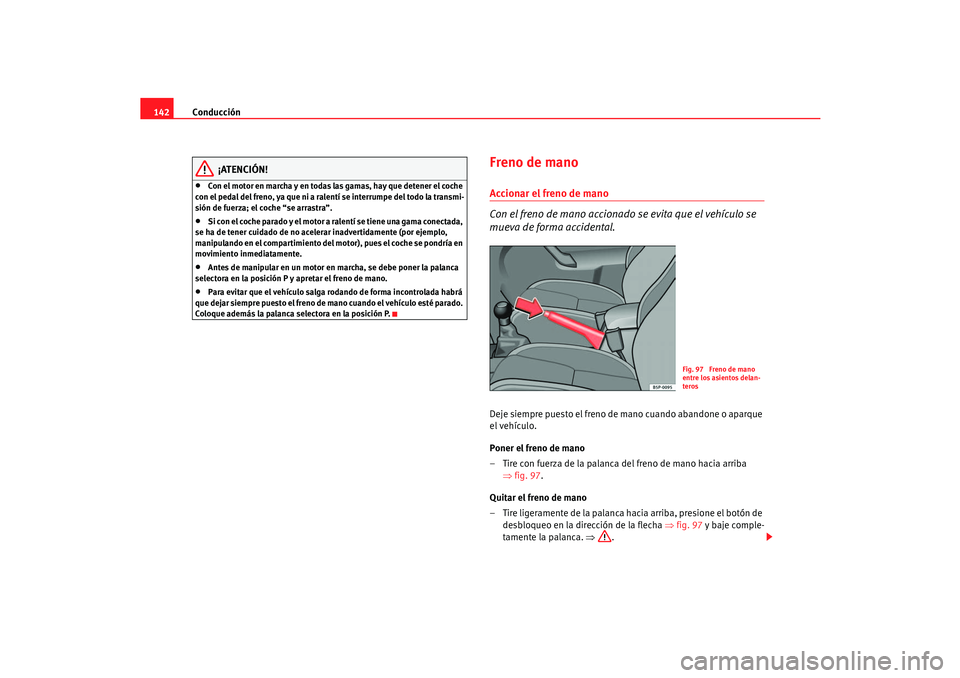

Conducción
142
¡ATENCIÓN!
•
Con el motor en marcha y en todas las gamas, hay que detener el coche
con el pedal del freno, ya que ni a ralentí se interrumpe del todo la transmi-
sión de fuerza; el coche “se arrastra”.
•
Si con el coche parado y el motor a ralentí se tiene una gama conectada,
se ha de tener cuidado de no acelerar inadvertidamente (por ejemplo,
manipulando en el compartimiento del mo tor), pues el coche se pondría en
movimiento inmediatamente.
•
Antes de manipular en un motor en marcha, se debe poner la palanca
selectora en la posición P y apretar el freno de mano.
•
Para evitar que el vehículo salga rodando de forma incontrolada habrá
que dejar siempre puesto el freno de mano cuando el vehículo esté parado.
Coloque además la palanca selectora en la posición P.
Freno de manoAccionar el freno de mano
Con el freno de mano accionado se evita que el vehículo se
mueva de forma accidental.Deje siempre puesto el freno de mano cuando abandone o aparque
el vehículo.
Poner el freno de mano
– Tire con fuerza de la palanca del freno de mano hacia arriba ⇒fig. 97.
Quitar el freno de mano
– Tire ligeramente de la palanca hacia arriba, presione el botón de desbloqueo en la dirección de la flecha ⇒fig. 97 y baje comple-
tamente la palanca. ⇒.
Fig. 97 Freno de mano
entre los asientos delan-
teros
CORDOBA_09_05 Seite 142 Donnerstag, 29. September 2005 12:08 12
