2005 Seat Cordoba Manual de instrucciones (in Spanish)

Situaciones diversas215
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
22
Luz de carretera izquierda 10
23 Luz matrícula/testigo luz posición 5
24 Limpialuneta 10
25 Inyectores (gasolina) 10
26 Interruptor luz de freno/ESP (Sensor de giro) 10
27 Cuadro de instrumentos/Diagnosis 5
28 Centralita: luz guantera, luz maletero, luz interior 10
29 Climatronic 5
30 Alimentación centrali ta cierre centralizado 5
31 Alzacristales delantero izquierdo 25
32 Libre
33 Bocina alarma autoalimentada 15
34 Centralita motor 15
35 Techo abrible 20
36 Motor electroventilador calefacción/ventilación 25
37 Bomba/lavafaros 20
38 Antinieblas/retronieblas 15
39 Unidad mando motor gasolina 15
40 Unidad mando motor diesel + Bomba combustible SDI 30
41 Indicador nivel combustible 15
42 Transformador encendido + Unidad mando motor T70 15
43 Luz de cruce derecha 15
44 Alzacristales post. izquierdo 25
45 Alzacristales delant. derecho 25
Número
Consumidor Amperios
CORDOBA_09_05 Seite 215 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
216Dotación de fusibles bajo el volante en el soporte relésFusibles PTC 46
Centralita limpiaparabrisas 20
47 Centralita luneta térmica 20
48 Centralita intermitentes 15
49 Encendedor 15
50 Centralita de cierre 15
51 Radio/CD/GPS/Teléfono 20
52 Bocina 20
53 Luz de cruce izquierda 15
54 Alzacristales post. derecho 25a)La señal “S” es un sistema que incorpora la cerradura de dirección y arranque cuya función permite, después de desconectar el encendido y sin retirar la llave de la cerradura de
dirección y arranque la conexión de algunos elementos eléctricos, como por ejemplo el autorradio, la luz de cortesía, etc. Esta función se desactiva al extraer la llave de la cerradura
de dirección y arranque.
Número Consumidor Amperios
1 Calefacción adicional eléctrica por aire 40
2 Calefacción adicional eléctrica por aire 40
3 Calefacción adicional eléctrica por aire 40
Número
Consumidor Amperios
CORDOBA_09_05 Seite 216 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas217
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Dotación de fusibles en el compartimiento motor sobre la bateríaFusibles de metal
Fig. 137 Caja de fusibles
sobre la batería
Número Consumidor Amperios
1 Alternador/Motor de arranque 175
2 Alimentación distribuidor de potencial del habitáculo 110
3 Bomba servodirección 50
4 Precalefacción bujías (diesel) 50
5 Electroventilador calefactor/ventilador clima 40
6 C en tra lit a A BS 40
CORDOBA_09_05 Seite 217 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
218Fusibles no metálicosPosición en vano motor: Caja lateralFusibles Número
Consumidor Amperios
7 Centralita ABS 25
8 Electroventilador calefactor/ventilador clima 30
9 Centralita ABS 10
10 Centralita cableado 5
11 Ventilador clima 5
12 Libre
13 Centralita Jatco para cambio automático 5
14 Libre
15 Libre
16 Libre
Número Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 PTC,s (Calefacción adicional eléctrica por aire) 100
E1 Electroventilador > 500 W / Electroventilador < 500 80/50
CORDOBA_09_05 Seite 218 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones
del modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.
Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían ll evar las siguientes lámparas, muy
importantes para la seguridad del tráfico. Luces traseras en la carrocería
Freno/posición 12V/P21/5W
Intermitente 12V/P21W
Luces traseras en portón
posición pequeña 12V/W5W
antiniebla 12V/P21W
marcha atrás 12V/P21W
Faros de un solo reflector
carretera/cruce 12V 60/55W (H4)
intermitente 12V/PY21W
población 12/W5W
Faros de doble reflector
cruce 12V/55W (H7)
carretera 12V/55W (H3)
intermitente 12V/PY21W
población 12V/W5W
Faros xénon
6)
Cruce 12V/35W (D1S)
7)
carretera 12V/55W (H7)
F1
Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
G1 Alimentación fusibles remolque en caja de fusibles interior 50
H1 Libre
Número
Consumidor Amperios6)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.
CORDOBA_09_05 Seite 219 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
220intermitente 12V/PY21W
población 12V/W5W
Faro antiniebla*
Faro antiniebla 12V/55W (H3)
Luz matrícula
Luz matrícula - C5W
¡Cuidado!
•
Las lámparas halógenas (H3, H7, H4...) se hallan bajo presión y pueden
explotar al cambiarlas.
•
Por ello deberá llevar guantes y gafas protectoras para cambiar una
lámpara halógena.Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
de xénon*..
Lámparas del faro principal
Luz de cruce
Luz de carretera
7)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Fig. 138 Lámpara del faro
principalFig. 139 Lámpara del faro
principal
AAAB
CORDOBA_09_05 Seite 220 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Luz de población
Luz intermitente
Lámpara luz de cruce
–Abra el capó del motor.
– Desplace los tirantes
⇒fig. 140 hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒ fig. 141
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el conector.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 140 .
– Compruebe el reglaje de los faros.
ACAD
Fig. 140 Lámpara luz de
cruce
Fig. 141 Lámpara luz de
cruce
A2
AA
A2
CORDOBA_09_05 Seite 221 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

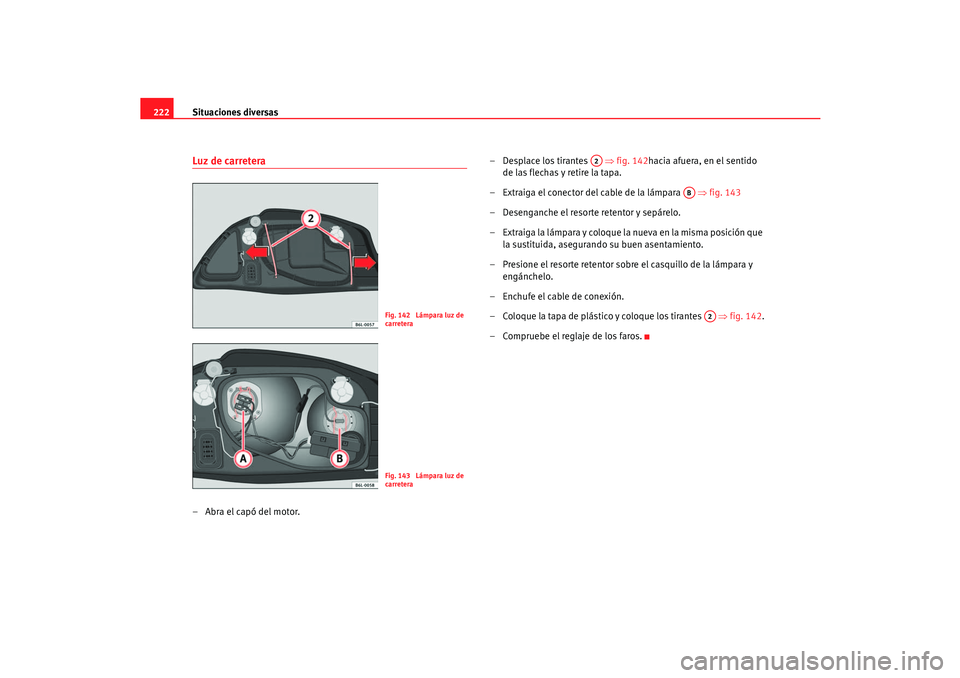

222Luz de carretera–Abra el capó del motor. – Desplace los tirantes
⇒fig. 142hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒fig. 143
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el cable de conexión.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 142.
– Compruebe el reglaje de los faros.
Fig. 142 Lámpara luz de
carreteraFig. 143 Lámpara luz de
carretera
A2
AB
A2
