2005 Hyundai Terracan Betriebsanleitung (in German)

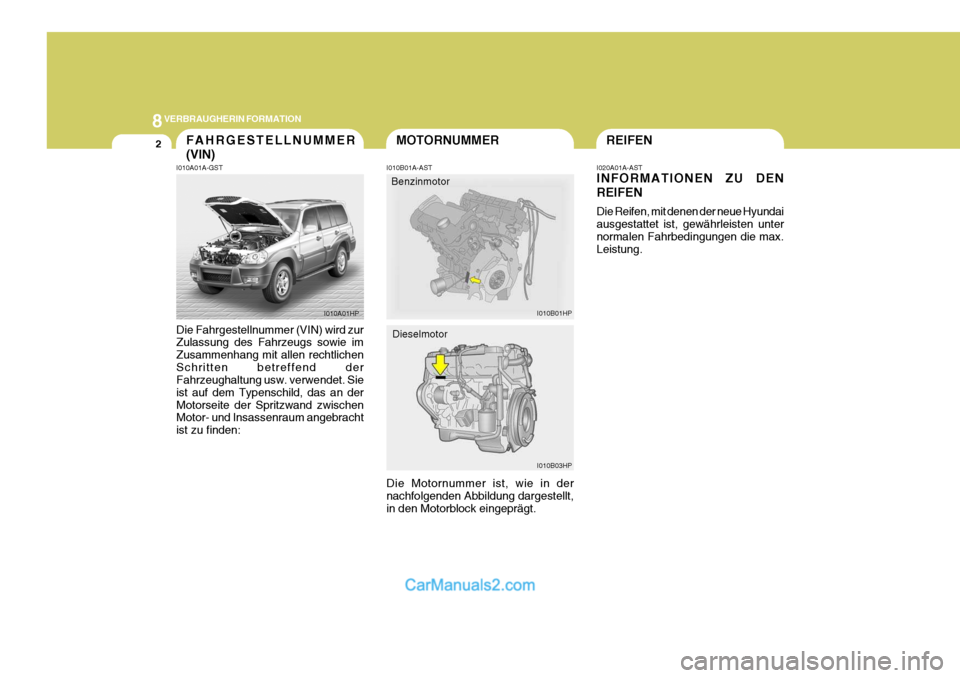

8VERBRAUGHERIN FORMATION
2MOTORNUMMER
I010B03HP
I010A01A-GST
I010B01A-ASTI020A01A-AST INFORMATIONEN ZU DEN REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unternormalen Fahrbedingungen die max. Leistung.
Die Fahrgestellnummer (VIN) wird zurZulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichenSchritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an derMotorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist zu finden: Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.Benzinmotor
Dieselmotor
I010A01HP I010B01HP
FAHRGESTELLNUMMER (VIN)
REIFEN

8
VERBRAUGHERIN FORMATION
3
I030A01HP
!

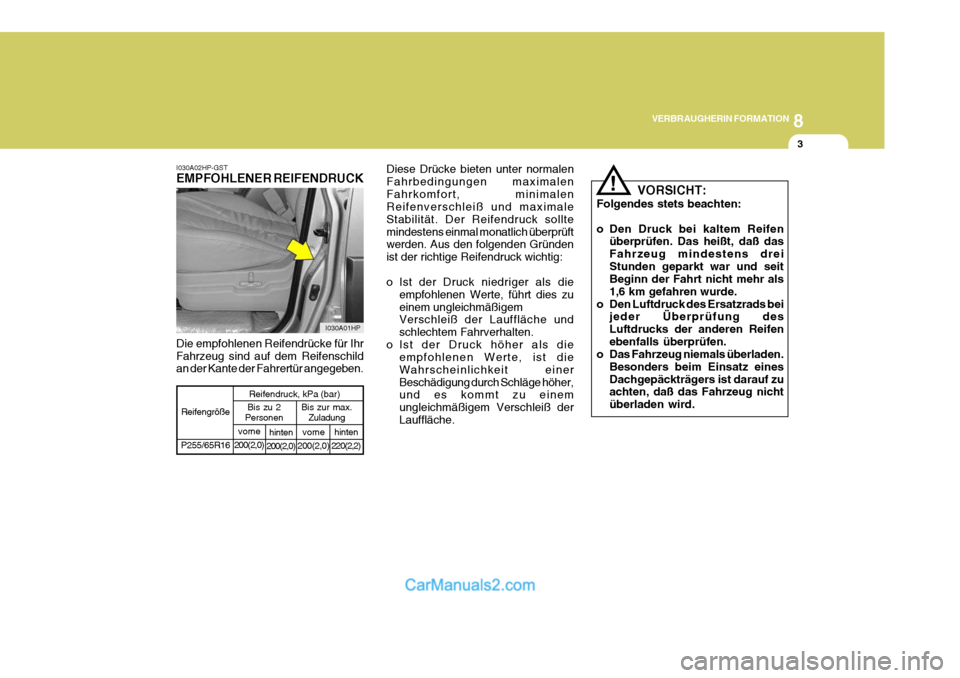

I030A02HP-GST EMPFOHLENER REIFENDRUCK
Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschild an der Kante der Fahrertür angegeben. Diese Drücke bieten unter normalen Fahrbedingungen maximalenFahrkomfort, minimalen Reifenverschleiß und maximale Stabilität. Der Reifendruck solltemindestens einmal monatlich überprüft werden. Aus den folgenden Gründen ist der richtige Reifendruck wichtig:
o Ist der Druck niedriger als die
empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist dieWahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß derLauffläche. VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens dreiStunden geparkt war und seit Beginn der Fahrt nicht mehr als 1,6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung desLuftdrucks der anderen Reifenebenfalls überprüfen.
o Das Fahrzeug niemals überladen.
Besonders beim Einsatz einesDachgepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird.
Reifengröße Reifendruck, kPa (bar)
P255/65R16 hinten
200(2,0) vorne
200(2,0)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
220(2,2)
vorne
200(2,0)

8VERBRAUGHERIN FORMATION
4
!

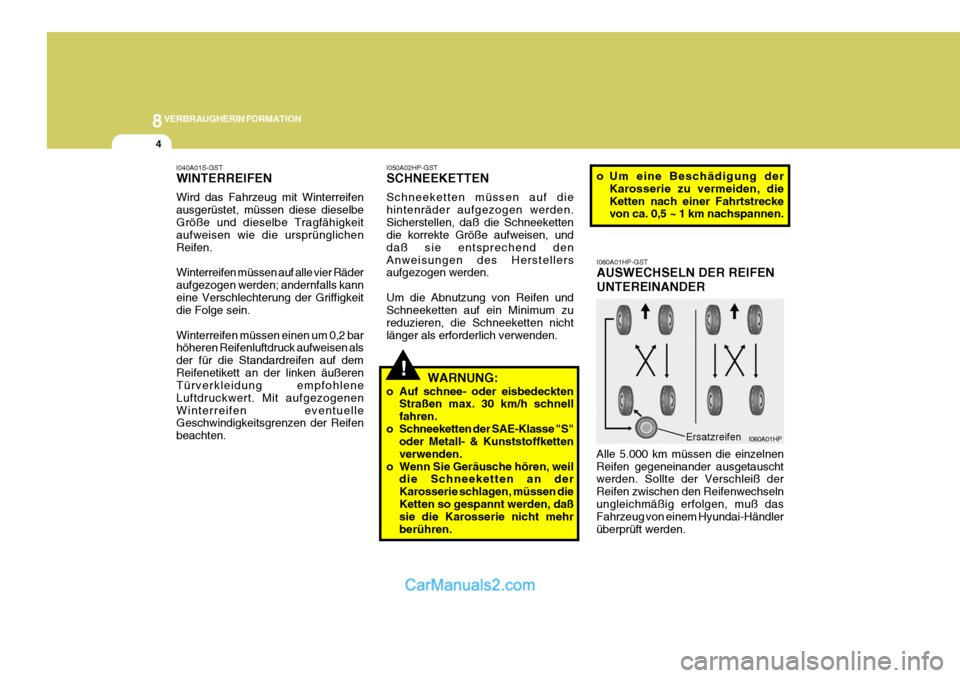

I040A01S-GST WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbeGröße und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen. Winterreifen müssen auf alle vier Räder aufgezogen werden; andernfalls kanneine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0,2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf demReifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenenWinterreifen eventuelle Geschwindigkeitsgrenzen der Reifen beachten. I050A02HP-GST SCHNEEKETTEN Schneeketten müssen auf die hintenräder aufgezogen werden.Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, und daß sie entsprechend denAnweisungen des Herstellers aufgezogen werden. Um die Abnutzung von Reifen und Schneeketten auf ein Minimum zu reduzieren, die Schneeketten nichtlänger als erforderlich verwenden.
WARNUNG:
o Auf schnee- oder eisbedeckten Straßen max. 30 km/h schnellfahren.
o Schneeketten der SAE-Klasse "S" oder Metall- & Kunststoffkettenverwenden.
o Wenn Sie Geräusche hören, weil die Schneeketten an derKarosserie schlagen, müssen dieKetten so gespannt werden, daß sie die Karosserie nicht mehr berühren. I060A01HP-GST AUSWECHSELN DER REIFEN UNTEREINANDER
Alle 5.000 km müssen die einzelnen Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechselnungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden. o Um eine Beschädigung der
Karosserie zu vermeiden, dieKetten nach einer Fahrtstrecke von ca. 0,5 ~ 1 km nachspannen.
I060A01HPErsatzreifen

8
VERBRAUGHERIN FORMATION
5
!
1,6 mm
HHP5018
WARNUNG:

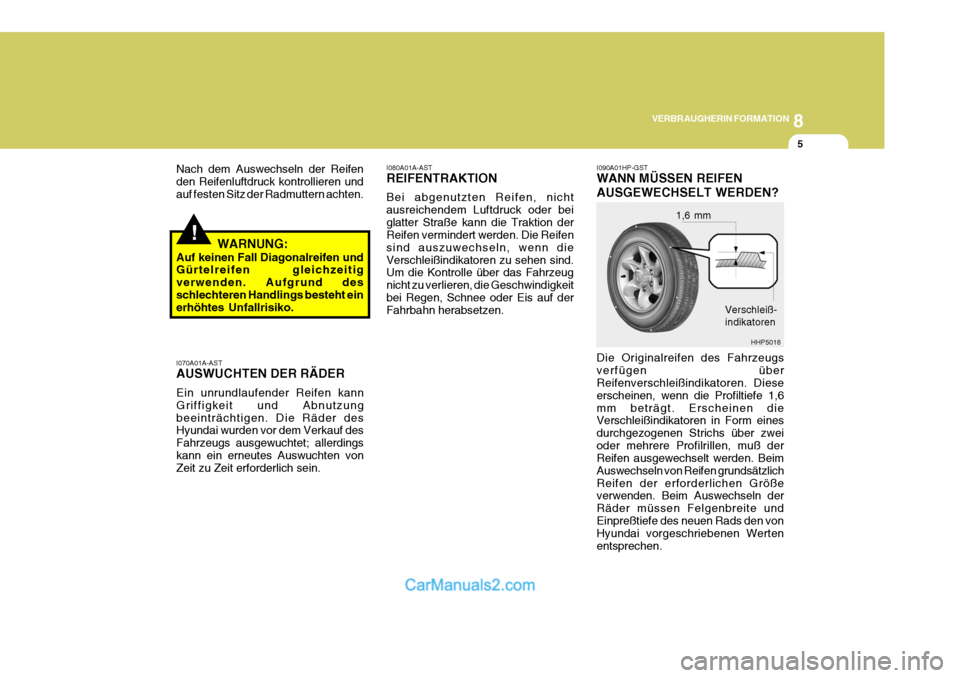

Auf keinen Fall Diagonalreifen und Gürtelreifen gleichzeitig verwenden. Aufgrund desschlechteren Handlings besteht ein erhöhtes Unfallrisiko.
I070A01A-AST AUSWUCHTEN DER RÄDER Ein unrundlaufender Reifen kann Griffigkeit und Abnutzungbeeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des Fahrzeugs ausgewuchtet; allerdingskann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I080A01A-AST REIFENTRAKTION Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder beiglatter Straße kann die Traktion der Reifen vermindert werden. Die Reifen sind auszuwechseln, wenn dieVerschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeitbei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
I090A01HP-GST WANN MÜSSEN REIFEN AUSGEWECHSELT WERDEN?
Verschleiß- indikatoren
Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1,6mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zweioder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlichReifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite undEinpreßtiefe des neuen Rads den von Hyundai vorgeschriebenen Werten entsprechen.
Nach dem Auswechseln der Reifenden Reifenluftdruck kontrollieren undauf festen Sitz der Radmuttern achten.

8VERBRAUGHERIN FORMATION
6
!

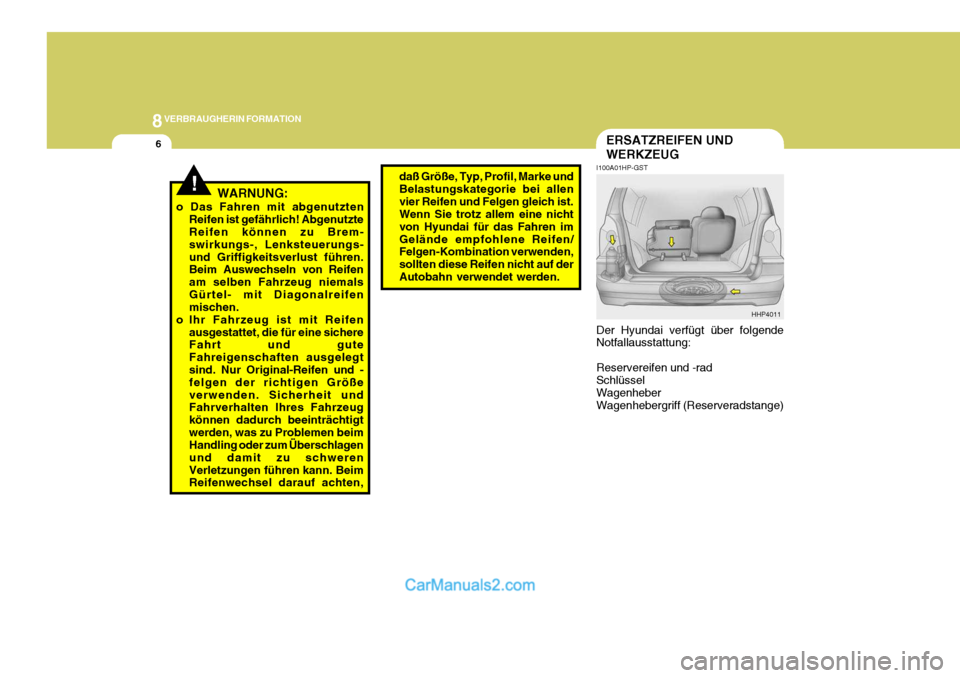

ERSATZREIFEN UND WERKZEUG
HHP4011
I100A01HP-GST
Der Hyundai verfügt über folgende Notfallausstattung: Reservereifen und -rad Schlüssel WagenheberWagenhebergriff (Reserveradstange)
WARNUNG:
o Das Fahren mit abgenutzten Reifen ist gefährlich! Abgenutzte Reifen können zu Brem- swirkungs-, Lenksteuerungs-und Griffigkeitsverlust führen. Beim Auswechseln von Reifen am selben Fahrzeug niemalsGürtel- mit Diagonalreifen mischen.
o Ihr Fahrzeug ist mit Reifen
ausgestattet, die für eine sichereFahrt und gute Fahreigenschaften ausgelegt sind. Nur Original-Reifen und - felgen der richtigen Größeverwenden. Sicherheit und Fahrverhalten Ihres Fahrzeug können dadurch beeinträchtigtwerden, was zu Problemen beim Handling oder zum Überschlagen und damit zu schwerenVerletzungen führen kann. Beim Reifenwechsel darauf achten, daß Größe, Typ, Profil, Marke und Belastungskategorie bei allenvier Reifen und Felgen gleich ist. Wenn Sie trotz allem eine nicht von Hyundai für das Fahren imGelände empfohlene Reifen/ Felgen-Kombination verwenden, sollten diese Reifen nicht auf derAutobahn verwendet werden.

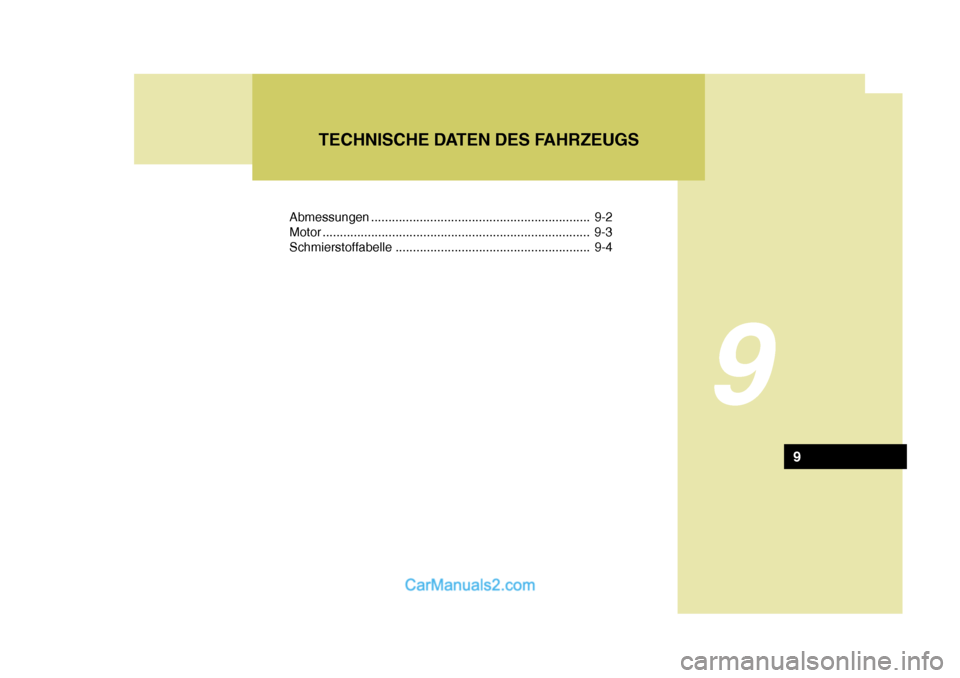

Abmessungen ............................................................... 9-2
Motor .............................................................. ............... 9-3
Schmierstoffabelle ........................................................ 9-4
9
TECHNISCHE DATEN DES FAHRZEUGS
9

9TECHNISCHE DATEN DES FAHRZEUGS
2
Reifendruck200 (2,0)

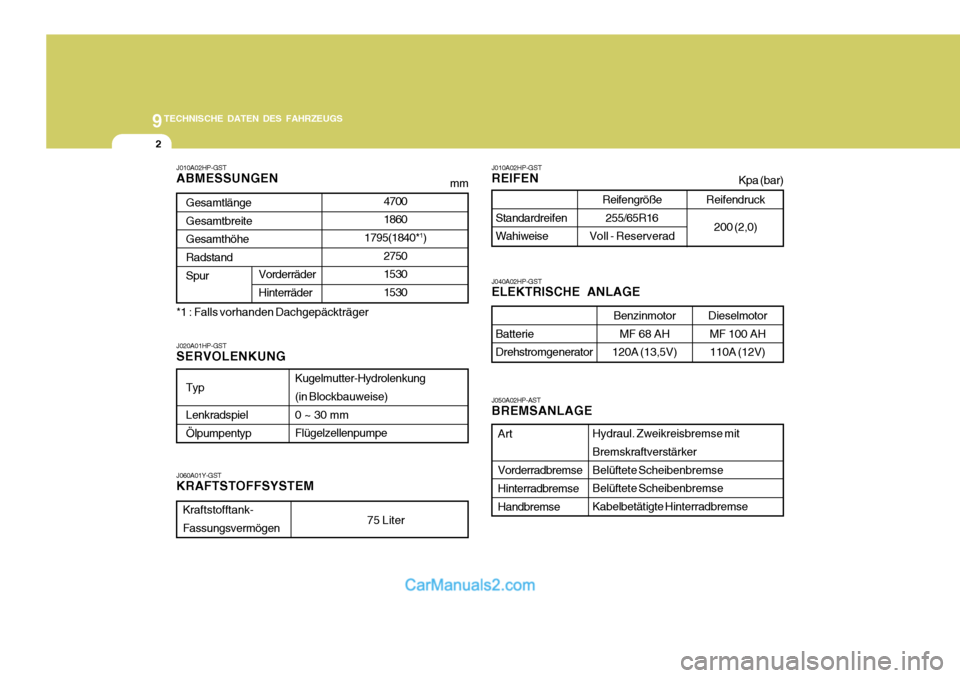

J010A02HP-GST ABMESSUNGEN
Typ Lenkradspiel Ölpumpentyp
Kugelmutter-Hydrolenkung(in Blockbauweise) 0 ~ 30 mmFlügelzellenpumpe
J060A01Y-GST KRAFTSTOFFSYSTEM
J020A01HP-GSTSERVOLENKUNG J010A02HP-GSTREIFEN J050A02HP-AST BREMSANLAGE
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete Scheibenbremse Belüftete ScheibenbremseKabelbetätigte Hinterradbremse
Art Vorderradbremse Hinterradbremse Handbremse
Batterie Drehstromgenerator
J040A02HP-GST ELEKTRISCHE ANLAGE
BenzinmotorMF 68 AH
120A (13,5V)
mm
Dieselmotor
MF 100 AH110A (12V)
Kraftstofftank- Fassungsvermögen 75 Liter
4700 1860
1795(1840* 1
)
275015301530
Gesamtlänge Gesamtbreite GesamthöheRadstand Spur
Vorderräder Hinterräder
*1 : Falls vorhanden Dachgepäckträger
Standardreifen Wahiweise
Reifengröße
255/65R16
Voll - Reserverad
Kpa (bar)

9
TECHNISCHE DATEN DES FAHRZEUGS
3

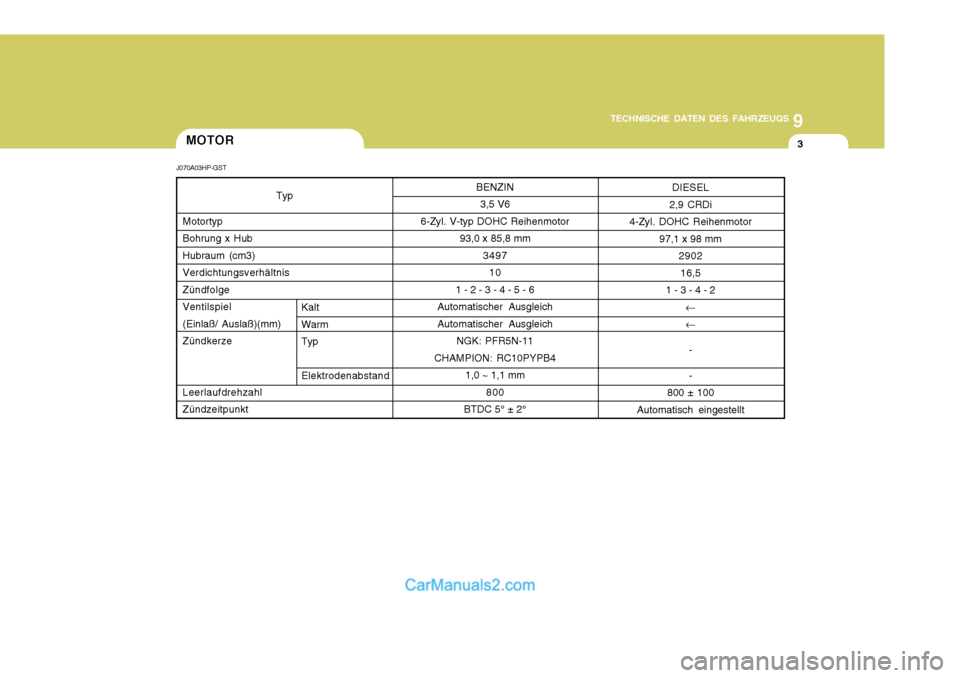

BENZIN 3,5 V6
6-Zyl. V-typ DOHC Reihenmotor 93,0 x 85,8 mm349710
1 - 2 - 3 - 4 - 5 - 6
Automatischer Ausgleich Automatischer Ausgleich NGK: PFR5N-11
CHAMPION: RC10PYPB4 1,0 ~ 1,1 mm800
BTDC 5° ± 2°
DIESEL
2,9 CRDi
4-Zyl. DOHC Reihenmotor 97,1 x 98 mm290216,5
1 - 3 - 4 - 2
- -
800 ± 100
Automatisch eingestellt
Typ
Motortyp Bohrung x HubHubraum (cm3)VerdichtungsverhältnisZündfolgeVentilspiel(Einlaß/ Auslaß)(mm)Zündkerze Leerlaufdrehzahl Zündzeitpunkt
MOTOR
J070A03HP-GST
Kalt WarmTyp Elektrodenabstand
