6
SELBSTHILFE
39
NO.1
NO. 2
NO. 3
NO.4
NO.5
NO. 6
NO. 7
NO. 8
NO. 9
NO. 10
NO. 11
NO. 12
BESCHREIBUNG
G200C01HP-GST

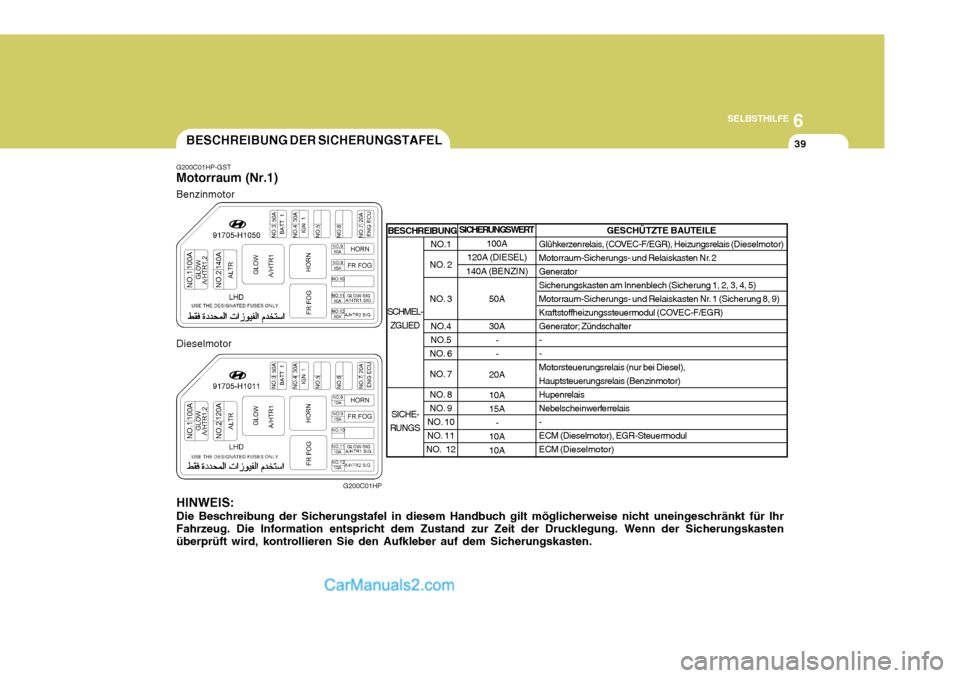

Motorraum (Nr.1)
G200C01HPSICHERUNGSWERT
100A
120A (DIESEL)
140A ( BENZIN)
50A 30A - -
20A 10A 15A -
10A10A GESCHÜTZTE BAUTEILE
Glühkerzenrelais, (COVEC-F/EGR), Heizungsrelais ( Dieselmotor)
Motorraum-Sicherungs- und Relaiskasten Nr. 2
Generator
Sicherungskasten am Innenblech (Sicherung 1, 2, 3, 4, 5)
Motorraum-Sicherungs- und Relaiskasten Nr. 1 (Sicherung 8, 9)
Kraftstoffheizungssteuermodul (COVEC-F/EGR)
Generator; Zündschalter--
Motorsteuerungsrelais (nur bei Diesel),
Hauptsteuerungsrelais (Benzinmotor)Hupenrelais
Nebelscheinwerferrelais-
ECM (Dieselmotor), EGR-SteuermodulECM ( Dieselmotor)
SCHMEL-
ZGLIED
SICHE-
RUNGS
Benzinmotor BESCHREIBUNG DER SICHERUNGSTAFEL
Dieselmotor HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskastenüberprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
6
SELBSTHILFE
41

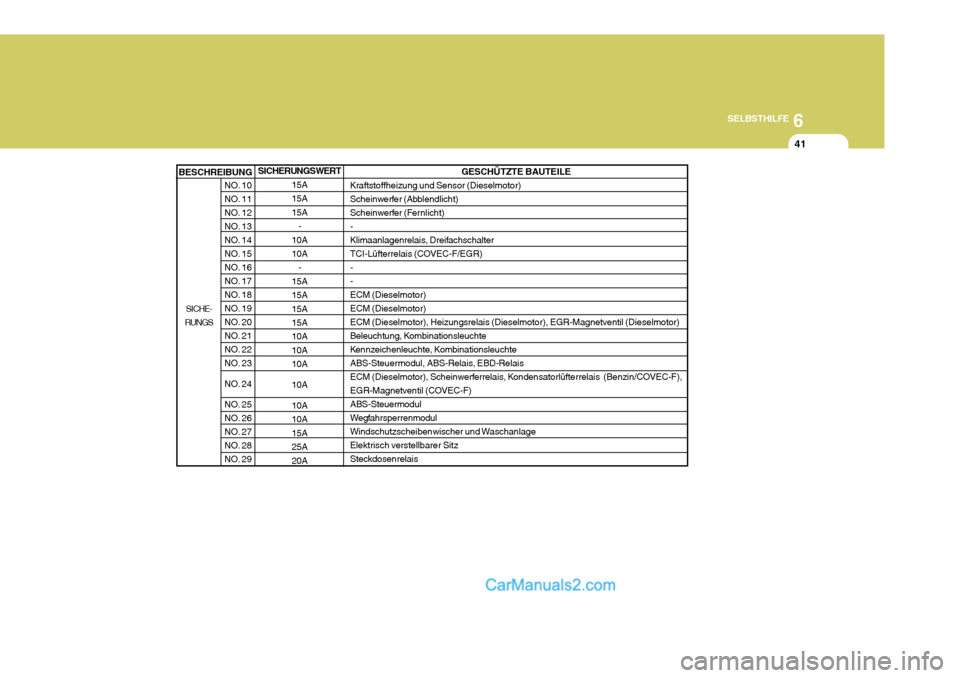

SICHERUNGSWERT 15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10
NO. 11
NO. 12
NO. 13
NO. 14
NO. 15
NO. 16
NO. 17
NO. 18
NO. 19
NO. 20
NO. 21
NO. 22
NO. 23
NO. 24
NO. 25
NO. 26
NO. 27
NO. 28
NO. 29 GESCHÜTZTE BAUTEILE
Kraftstoffheizung und Sensor (Dieselmotor)
Scheinwerfer (Abblendlicht)
Scheinwerfer (Fernlicht)-
Klimaanlagenrelais, Dreifachschalter
TCI-Lüfterrelais (COVEC-F/EGR)--ECM (Dieselmotor)ECM (Dieselmotor)
ECM (Dieselmotor), Heizungsrelais (Dieselmotor), EGR-Magnetventil (Dieselmotor)
Beleuchtung, Kombinationsleuchte
Kennzeichenleuchte, Kombinationsleuchte
ABS-Steuermodul, ABS-Relais, EBD-Relais
ECM (Dieselmotor), Scheinwerferrelais, Kondensatorlüfterrelais (Benzin/COVEC-F),
EGR-Magnetventil (COVEC-F)
ABS-Steuermodul
Wegfahrsperrenmodul
Windschutzscheibenwischer und Waschanlage
Elektrisch verstellbarer Sitz
Steckdosenrelais
SICHE-
RUNGS
BESCHREIBUNG
