2005 Hyundai Matrix Instruktionsbog (in Danish)

3
SÅDAN GØR DE I NØDSTILFÆLDE
11
SD070F1-FC
4. Placer donkraften
Donkraftens fod skal placeres på et fast, vandret underlag. Den skalanbringes som vist på tegningen. D060E02FC
SD070E1-FC
3. Skru hjulmøtrikkerne løs
Hjulmøtrikkerne skal løsnes en smule, inden vognen løftes. Møtrikkerneløsnes ved at dreje hjulnøglen mod uret. Sørg for, at hjulnøglen er sat helt på møtrikken, så den ikke kan smutteaf. Den bedste vægtstangsvirkning opnås ved at anbringe nøglen med håndtaget mod højre som vist på teg-ningen. Hold yderst på hjulnøglens håndtag og træk opad med et konstant træk. Hjulmøtrikkerne må ikkeafmonteres på dette tidspunkt, men skal blot løsnes ca. en halv omgang.D060F01E-ACT 5. Hævning af bilen Efter indsætning af en skruenøgle, sættes hjulnøglen i donkraften somvist på tegningen. Drej hjulnøglen med uret for at hæve bilen. Efterhånden som donkraften begynder at hæve bilen, børdet kontrolleres en ekstra gang, at donkraften er placeret korrekt og ikke glider. Hvis donkraften står på blød jordeller sand, kan det være nødvendigt at placere en plade, mursten, flad sten eller lignende under donkraften for atundgå, at den synker. Hæv bilen så meget, at det er muligt at montere det fuldt pumpede reservehjul.Bilen skal hæves mere end det er nødvendigt for at afmontere det punkterede hjul. HFC4022
Skruenøgle
Hjulnøgle
D060D02FC
fcden-3.p65 5/10/2005, 4:17 PM
11

3 SÅDAN GØR DE I NØDSTILFÆLDE
12
!
!
D060G01Y-ACT 6. Hjulskift
Hjulkapslen (ekstraudstyr) afmonteres fra hjulet, hvorefter hjulmøtrikkerneløsnes og fjernes med fingrene. Hjulet trækkes af tapskruerne og lægges fladt ned, så det ikke kan rulle væk.Reservehjulet monteres på navet ved at samle det op, anbringe det med hullerne ud for tapskruerne og skubbedet på plads på disse. Hvis der er problemer med dette, tippes hjulet let, hvorefter det øverste hul rettes ind efterden øverste tapskrue. Ryk herefter hjulet frem og tilbage, indtil det glider på plads på de andre tapskruer. D060G02FC
ADVARSEL:
Kravl aldrig ind under bilen, mens den hviler på donkraften! Dette er meget farligt, da bilen kan falde ned,hvilket kan resultere i alvorlige skader eller dødsulykker. Der bør ikke sidde nogen i bilen, når donkraften er ibrug.
D060G02E
ADVARSEL:
Hjulkapslerne kan have skarpe kanter og bør håndteres forsigtigt for at undgå alvorlige skader. Inden hjulet sættes på plads børman sikre sig, at der ikke sidder snavs på hverken nav eller hjul (såsom mudder, tjære, grus), hvilketkan forringe kontakten mellem hjulet og navet. Hvis der er snavs på hjulet, bør det fjernes. Ved dårlig kontaktmellem monteringsfladerne på hjul og nav er der risiko for, at hjulmøtrikkerne løsnes og hjuletfalder af. Dette kan betyde, at man mister kontrollen over bilen, hvilket kan resultere i alvorlig personskade eller dødsulykker.
fcden-3.p65 5/10/2005, 4:17 PM
12

3
SÅDAN GØR DE I NØDSTILFÆLDE
13
SD070I1-FC 7. Montering af hjulkapsel og
møtrikker
Hold hjulkapslen op til hjulet, sæt møtrikkerne på hjulboltene, og stram dem til med fingrene. Møtrikkerne skalpåsættes med den mindste diameter inderst. Bevæg hjulet for at sikre, at det er helt på plads, efterspænd dereftermøtrikkerne. Sænk bilen ned på jorden ved at dreje hjulnøglen mod uret. Anbring derefter hjulnøglen som vist på tegningen ogspænd hjulmøtrikkerne. Pas på at hjulnøglen sidder helt ind over møtrikkerne. Stå ikke på hjulnøglen, ogbrug ikke et rør til at forlænge nøglens håglens håndtag med.
D060I01E-GCT
8. Sænk vognen og spænd
møtrikkerne Spænd hver anden møtrik, indtil de alle er spændt. Kontroller så igen, om dealle er spændt fast. Efter et hjulskifte skal De snarest muligt lade en mekaniker spænde møtrikkerne meddet korrekte tilspændingsmoment. Hjulmøtrikkernes tilspændingsmoment Stålfælge og aluminiumsfælge: 900 - 1.100 kg.cm (65 - 80 lb.ft)
D060H02FCD060I02FC
fcden-3.p65
5/10/2005, 4:17 PM
13

3 SÅDAN GØR DE I NØDSTILFÆLDE
14

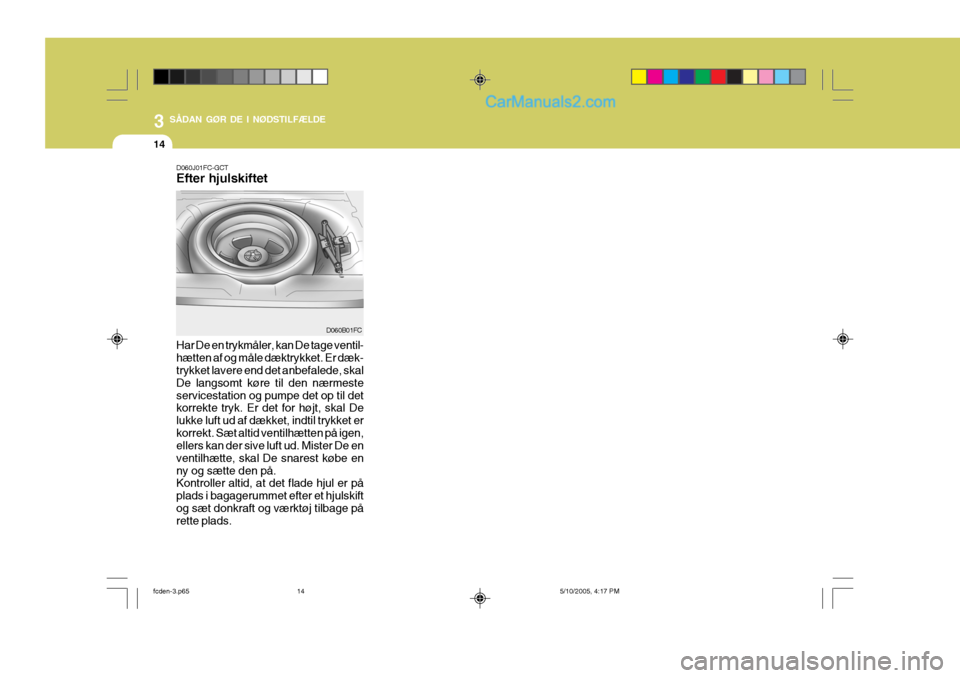

D060J01FC-GCT Efter hjulskiftet Har De en trykmåler, kan De tage ventil- hætten af og måle dæktrykket. Er dæk- trykket lavere end det anbefalede, skal De langsomt køre til den nærmesteservicestation og pumpe det op til det korrekte tryk. Er det for højt, skal De lukke luft ud af dækket, indtil trykket erkorrekt. Sæt altid ventilhætten på igen, ellers kan der sive luft ud. Mister De en ventilhætte, skal De snarest købe enny og sætte den på. Kontroller altid, at det flade hjul er på plads i bagagerummet efter et hjulskiftog sæt donkraft og værktøj tilbage på rette plads. D060B01FC
fcden-3.p65
5/10/2005, 4:17 PM
14

3
SÅDAN GØR DE I NØDSTILFÆLDE
15
Pære med fatning W2.1 x 9.5D
P43t-38PK22s
BA 15s
W2.1 x 9.5D W2.1 x 9.5D S8.5/8.5
W2.1 x 4.6DPÆRENS WATT
G280A02FC-GCT
G280A02FC
Reservedelsnavn
Højtmonterede bremselygter NummerpladelysBagerste tågelygter Bagagerumslys Bagerstekombinationslys
Nr.
12 3 45 6 7 Nr.
8 9
10 11 12
Styrke
5
60/55 5521
5
1010
5
Pære med fatning BA 15s
W2.1 x 9.5D
BA 15s
S8.5/8.5
BA 15s
BAY 15d BA 15sStyrke
215
21
5
21
21/5
21Reservedelsnavn
Forreste positionslys Forlys (Kort/Langt) Forreste tågelys (Hvis monteret)Blinklys Side blinklys Interiørlys Advarselslys på fordørens kant Kortlæselampe Interiørlys Bagerste BlinklysStoplys/Baglygter Baklygter
fcden-3.p65
5/10/2005, 4:17 PM
15

3 SÅDAN GØR DE I NØDSTILFÆLDE
16
!
HVIS DERES BIL SKAL BUGSERES
D080A01O-GCT Hvis Deres bil skal bugseres, bør det udføres af Deres Hyundai-forhandler eller af et bugseringsfirma. Dette vil sikre, at Deres bil ikke beskadigesunder bugseringen. Desuden er firmaer, der udfører bugsering, normalt orienteret om landets love vedrørende bugsering.I alle tilfælde anbefaler vi, at De viser denne information til bugseringsvognmanden, for at undgåskade på Deres bil. De bør sikre Dem, at der bruges et system med sikkerhedskæde og at alle lokale loveoverholdes. Det anbefales, at Deres bil trækkes med en hjulløfter og transportrulle ellerbugseres på et lad med alle hjulene løftet fra jorden. FORSIGTIG:
o Deres bil kan tage skade af at blive bugseret på en forkert måde!
o De skal sikre Dem, at gearet er sat i neutral.
o Når motoren ikke vil starte, skal De sikre, at rattet ikke er låst ved atsætte tændingsnøglen i "ACC". D080B01O-GCT Bugsering af bilen
Deres bil kan trækkes af en lastbil med hjulløft (1), (2) eller på et lad (3). HFC005
1)
2) 3) Transportrulle
fcden-3.p65
5/10/2005, 4:17 PM
16

3
SÅDAN GØR DE I NØDSTILFÆLDE
17
!
o Automatgear:
Her skal der bruges en transportrulle under forhjulene.
FORSIGTIG:
En bil med automatgear må aldrigbugseres baglæns med forhjulene på jorden. Dette vil kunne medføre alvorlig skade på gearkassen.
3) Det anbefales, at Deres bil bugseres med alle hjulene løftet fra jorden. HFC006
HFC004
!
BEMÆRK: Inden bugsering skal automatgearoliens niveau tjekkes. Hvis det er under "HOT"-niveauet påoliepinden, skal der hældes mere olie på. Hvis man ikke kan hælde mere olie på, skal der bruges entransportrulle.
2) Hvis nogle af hjulene eller
ophængningens dele er beskadiget eller hvis bilen bugseres med forhjulene på jorden, skal der brugesen transportrulle under forhjulene.
o Manuelt gear:
Hvis der ikke bruges en transportrulle,skal tændingsnøglen sættes i "ACC" og gearet skal stå i frigear "N".
FORSIGTIG:
Undgå at bugsere bilen, hvortændingsnøglen er fjernet eller står i "LOCK", hvis bilen bugseresbaglæns uden brug af transportrulle.
! FORSIGTIG:
o Ved bugsering skal man passe på ikke at beskadige bilens kofanger eller undervogn.
o Lad ikke bilen blive trukket ved hjælp af et slæbetov, da dette vilkunne forårsage skade på bilens kofanger eller undervogn.
1) Hvis bilen bugseres med baghjulene på jorden skal man sikre sig, at håndbremsen er løsnet.
fcden-3.p65 5/10/2005, 4:17 PM
17

3 SÅDAN GØR DE I NØDSTILFÆLDE
18
BEMÆRK: Inden bugsering skal automatgearoliens niveau tjekkes. Hvis det er under "HOT"-niveauet påoliepinden, skal der hældes mere olie på. Hvis man ikke kan hælde mere olie på, skal der bruges entransportrulle.
!
NØDBUGSERING
D080D04A-GCT Når der ikke er mulighed til stede for professionel bugsering, kan der foretages en nødbugsering ved atfastgøre et reb, en kæde, eller en strop til krogen foran, eller til krogen ved bagenden på bilen.Pas på: Hvis bilen ikke står på en asfalteret vej, kan den blive beskadiget ved denne procedure.Forsøg ikke at bugsere bilen, hvis hjulene, drivsættet, akslerne, styringen eller bremserne er beskadigede. Bilenskal stå i frigear, og tændingsnøglen skal stå på "ACC" (motoren stoppet) eller på "ON" (motoren startet) førbugsering. Der skal være en fører i bilen til at betjene bremserne og styre bilen under bugseringen. D080D04FC
FORSIGTIG:
Hvis bilen bugseres med alle firehjul på jorden, kan den kun bugseres fra forenden. Sørg for at gearvælgeren er sat i "N". Bugser ikke medhastigheder på over 50 km/t og ikke længere end 25 km. Sørg for at rattet er frigjort ved atdreje tændingsnøglen til stilling "ACC". Der skal være en fører i den bugserede bil til at betjene rat ogbremser.HVIS DU MISTER DINE NØGLER
D120A02A-GCT Oplysninger om nøglen til startspærresystemet findes på s. 1-4.
Forreste Bageste
