FAÇA A SUA PRÓPRIA MANUTENÇÃO
31
HGK5026

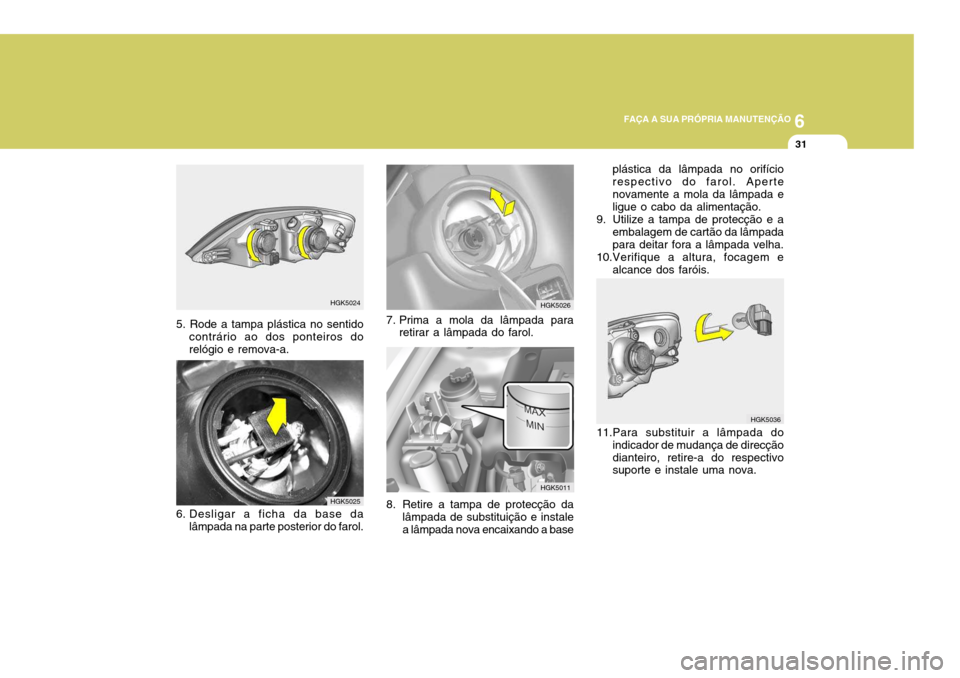

5. Rode a tampa plástica no sentido
contrário ao dos ponteiros do relógio e remova-a. 7. Prima a mola da lâmpada para
retirar a lâmpada do farol.
HGK5024
HGK5025
6. Desligar a ficha da base da lâmpada na parte posterior do farol. plástica da lâmpada no orifício respectivo do farol. Apertenovamente a mola da lâmpada e ligue o cabo da alimentação.
9. Utilize a tampa de protecção e a embalagem de cartão da lâmpadapara deitar fora a lâmpada velha.
10.Verifique a altura, focagem e alcance dos faróis.
HGK5011
8. Retire a tampa de protecção da lâmpada de substituição e instale a lâmpada nova encaixando a base
HGK5036
11.Para substituir a lâmpada do indicador de mudança de direcção dianteiro, retire-a do respectivo suporte e instale uma nova.

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
32
!AVISO:
As lâmpadas de Halogénio contêm gás a baixa pressão, e com qualquer pancada podem explodire projectar os pequenos pedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada. Proteja a lâmpada da abrasivos, riscos ou liquidos, quando ligada. Acenda a lâmpada só quandoestiver instalada no farol. Substitua o farol se estiver partido ou rachado. Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado.

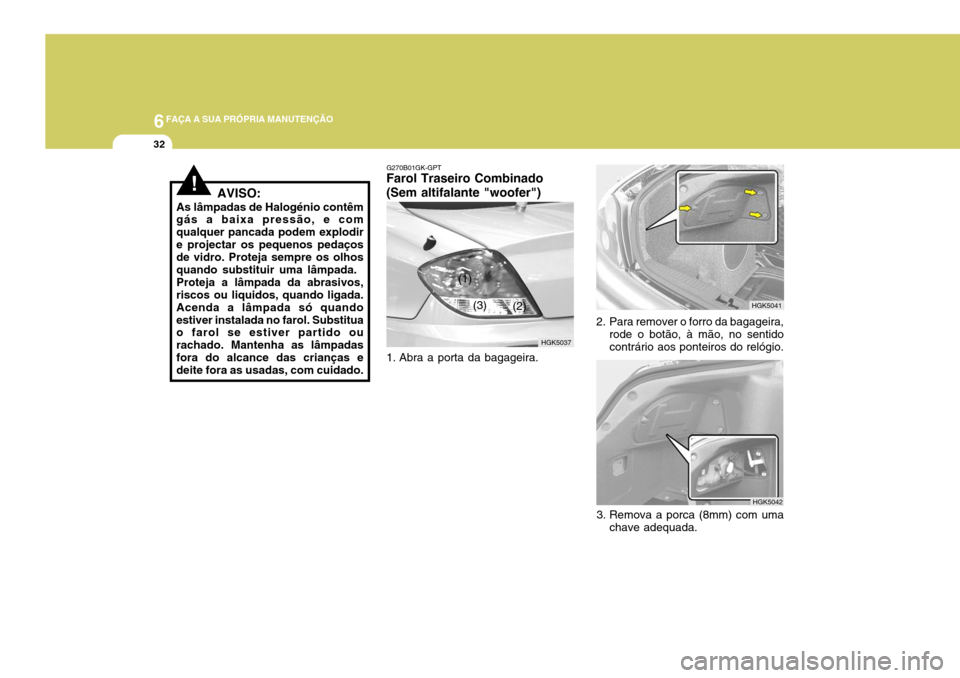

3. Remova a porca (8mm) com uma chave adequada. HGK5042
HGK5041
2. Para remover o forro da bagageira, rode o botão, à mão, no sentido contrário aos ponteiros do relógio.
G270B01GK-GPT
Farol Traseiro Combinado (Sem altifalante "woofer")
1. Abra a porta da bagageira. HGK5037
(1)
(2)
(3)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
33

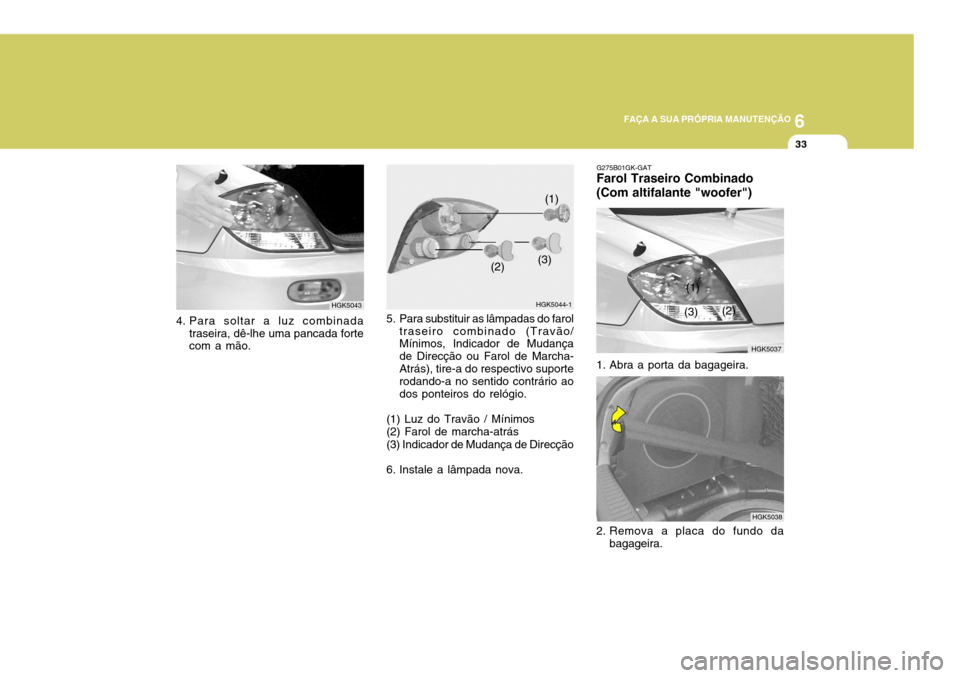

5. Para substituir as lâmpadas do farol
traseiro combinado (Travão/ Mínimos, Indicador de Mudança de Direcção ou Farol de Marcha-Atrás), tire-a do respectivo suporte rodando-a no sentido contrário ao dos ponteiros do relógio.
(1) Luz do Travão / Mínimos(2) Farol de marcha-atrás (3) Indicador de Mudança de Direcção
6. Instale a lâmpada nova. HGK5044-1
(1)
(2) (3)4. Para soltar a luz combinada
traseira, dê-lhe uma pancada forte com a mão. HGK5043
1. Abra a porta da bagageira.
HGK5038
G275B01GK-GAT
Farol Traseiro Combinado (Com altifalante "woofer")
HGK5037
(1)
(2)
(3)
2. Remova a placa do fundo da bagageira.

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
34
HGK5044-1 (1)
(2) (3)
HGK5043
7. Para soltar a luz combinada traseira, dê-lhe uma pancada forte com a mão.
8. Para substituir as lâmpadas do farol traseiro combinado (Travão/
HGK5039
HGK5040

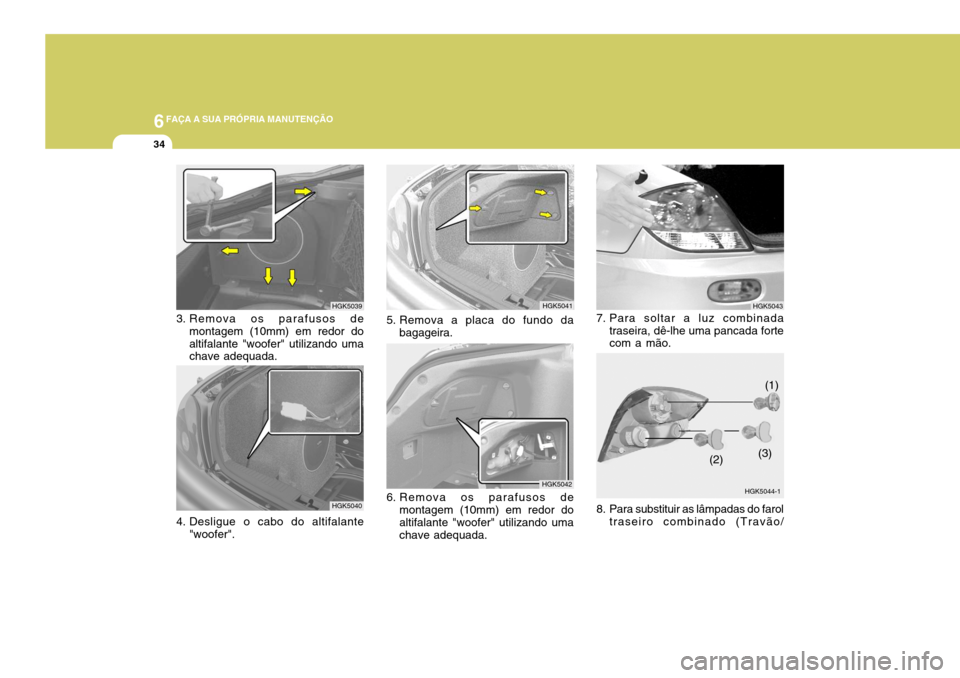

3. Remova os parafusos de
montagem (10mm) em redor do altifalante "woofer" utilizando uma chave adequada.
4. Desligue o cabo do altifalante "woofer".HGK5041
5. Remova a placa do fundo da bagageira.
HGK5042
6. Remova os parafusos de montagem (10mm) em redor do altifalante "woofer" utilizando umachave adequada.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35
G270C01GK-AAT
Luz da bagaeira
1. Abra a porta da bagageira.
HGK5045
Mínimos, Indicador de Mudança de Direcção ou Farol de Marcha-Atrás), tire-a do respectivo suporte rodando-a no sentido contrário ao dos ponteiros do relógio.
(1) Luz do Travão / Mínimos (2) Farol de marcha-atrás (3) Indicador de Mudança de Direcção
9. Instale a lâmpada nova.
HTB284

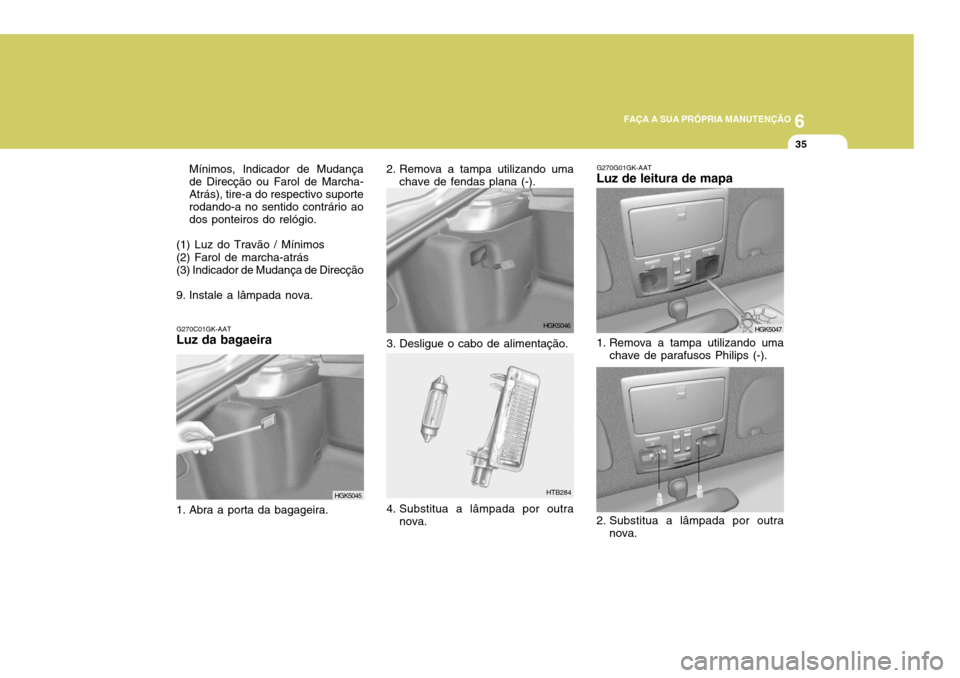

2. Remova a tampa utilizando uma
chave de fendas plana (-).
3. Desligue o cabo de alimentação. HGK5046
4. Substitua a lâmpada por outra nova.
G270G01GK-AAT
Luz de leitura de mapa
1. Remova a tampa utilizando uma
chave de parafusos Philips (-).
2. Substitua a lâmpada por outra nova.
HGK5047
HGK5048

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
Nome da peça
Terceira farolim Farolim traseiro Iluminação da chapa de matricula Luzes traseiras de nevoeiro (Se instalados)
9
1011 12 13 14
Nome da peça
Faróis (máximos/médios) (Se instalados) Luz para a leitura de mapas Farolim dianteiro Faróis de nevoeiro (Se instalados) Indicador de direcção dianteiro
Lâmpada do pi sca lateral Avisador luminoso de porta aberta luminação da bagageira

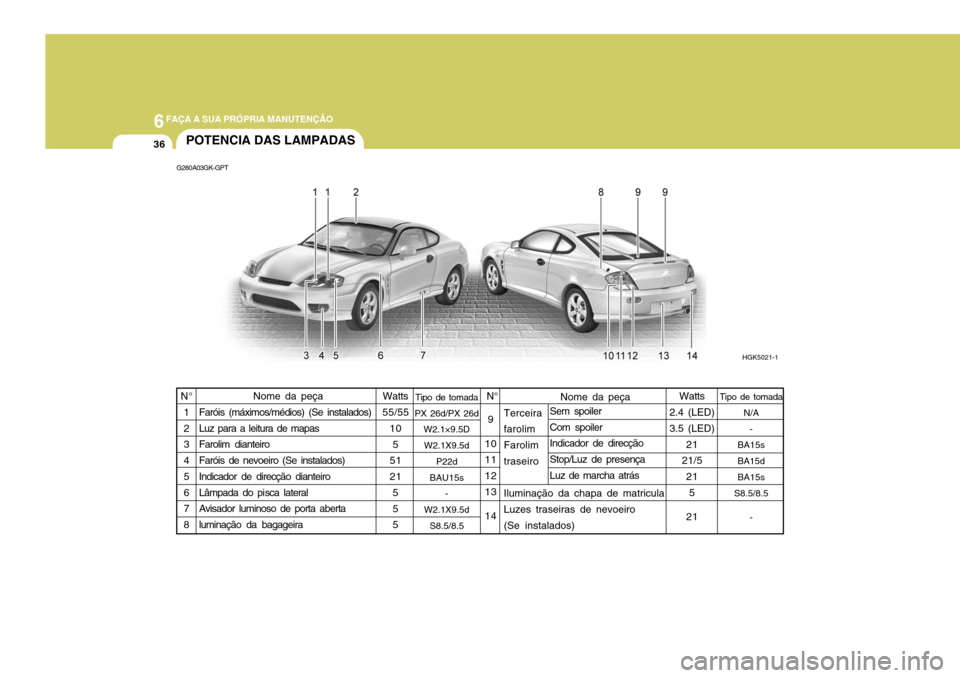

POTENCIA DAS LAMPADAS
Watts
55/55 10
5
5121 55 5
G280A03GK-GPT
Watts
2.4 (LED)3.5 (LED)
21
21/5
215
21
N°N°
1 2 3 4 5 6 7 8
HGK5021-1
Sem spoiler Com spoiler Indicador de direcção Stop/Luz de presença Luz de marcha atrás
Tipo de tomada
PX 26d/PX 26d W2.1×9.5D
W2.1X9.5d P22d
BAU15s -
W2.1X9.5d S8.5/8.5 Tipo de tomada
N/A
-
BA15s BA15d BA15s
S8.5/8.5
-

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37DESCRIÇÃO DO PAINEL DOS FUSÍVEIS
G200C01GK-GPT
Compartimento do Motor NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiquetarespectiva. HGK4005

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
COMPARTIMENTO PROTEGIDO
Gerador (1.6L/2.0L) CAIXA BCM (Relé da luz traseira, Conector de alimentação, Fusível (2,7,12,13,19,20,24)Relé do ventilador do condensador Relé do ventilador do radiador Relé de controlo do motor, Relé da bomba de combustível, Relé decontrolo da Transmissão Automática, Gerador, ECM(1.6L/2.7L),PCM(2.0L)Interruptor da ignição, Relé de arranqueMódulo de controlo do ABS/ESP, Conector de purga de ar do ESPMódulo de controlo do ABS/ESP, Conector de purga de ar do ESP Relé do ventilador InjectorSensor de oxigénio, Sensor de posição da árvore de cames, Accionador de controlo do ralentiMódulo de controlo do DRLRelé dos faróis de nevoeiro da frente TCM (2.7L), ECM (2.7L/1.6L) Relé da buzina, Relé do A/CRelé dos faróis (Máximos)Relé dos faróis (Médios)
CALIBRE DOS FUSÍVEIS
120A50A 30A30A 30A 30A 40A40A30A 15A 10A15A15A10A15A 15A 15A
DESCRIÇÃO
BATTBATT
COND RAD ECU
IGN
ABS 1 ABS 2
BLOWER INJ
SNSR DRL
F/FOG ECU
HORN,A/CON H/LP (HI)
H/LP (LO)
