2005 Alfa Romeo 147 Notice d'entretien (in French)

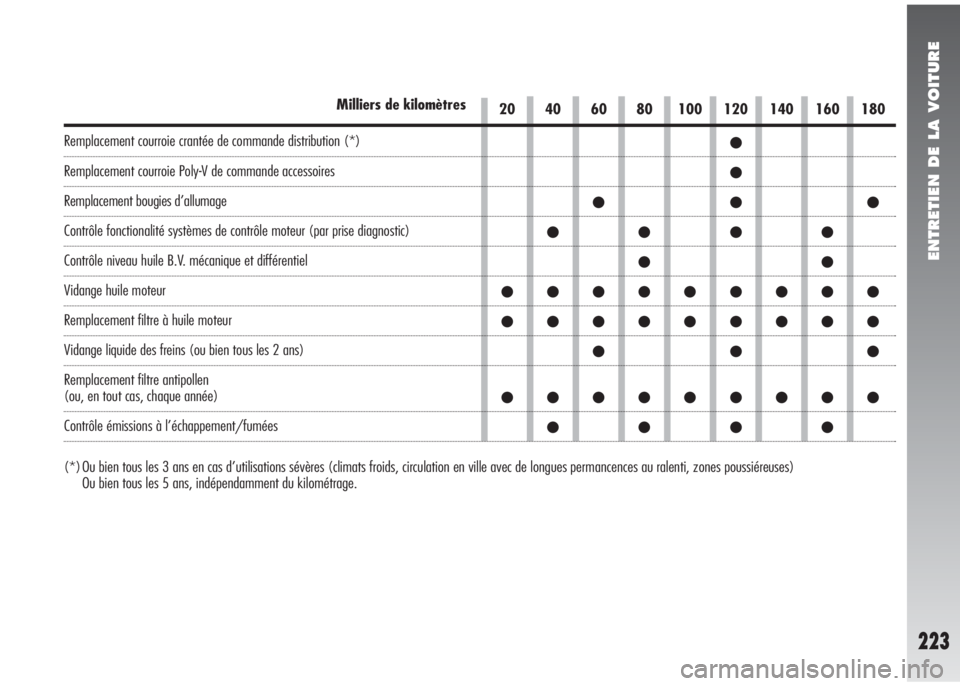

ENTRETIEN DE LA VOITURE
20 40 60 80 100 120 140 160 180Milliers de kilomètres
Remplacement courroie crantée de commande distribution (*)
Remplacement courroie Poly-V de commande accessoires
Remplacement bougies d’allumage
Contrôle fonctionalité systèmes de contrôle moteur (par prise diagnostic)
Contrôle niveau huile B.V. mécanique et différentiel
Vidange huile moteur
Remplacement filtre à huile moteur
Vidange liquide des freins (ou bien tous les 2 ans)
Remplacement filtre antipollen
(ou, en tout cas, chaque année)
Contrôle émissions à l’échappement/fumées
●
●
●●●
●●●●
●●
●●●●●●●●●
●●●●●●●●●
●●●
●●●●●●●●●
●●●●
(*) Ou bien tous les 3 ans en cas d’utilisations sévères (climats froids, circulation en ville avec de longues permancences au ralenti, zones poussiéreuses)
Ou bien tous les 5 ans, indépendamment du kilométrage.
223

ENTRETIEN DE LA VOITURE
224

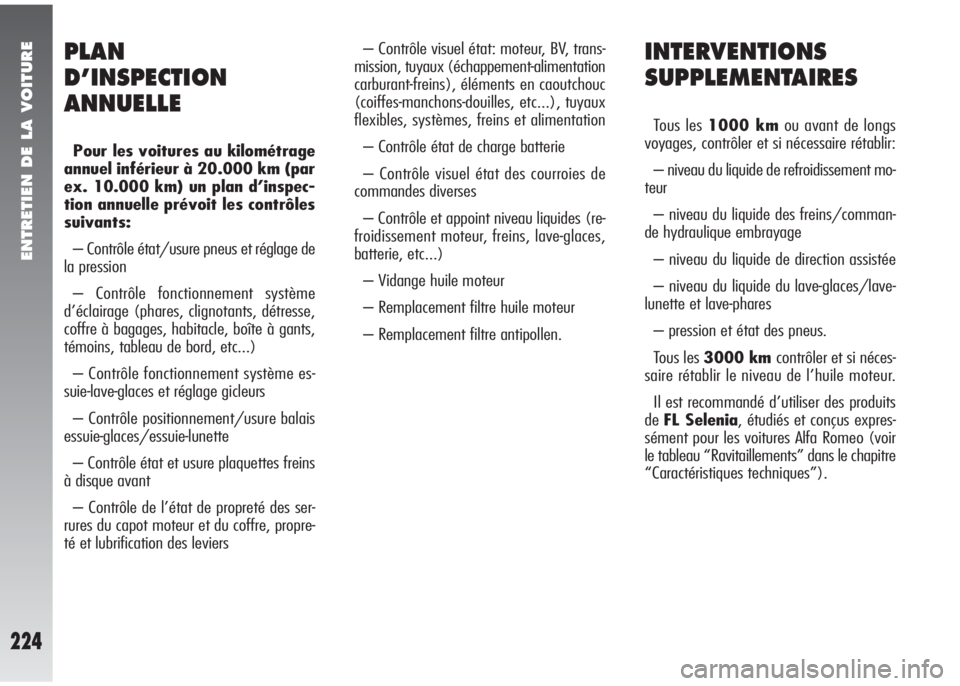

INTERVENTIONS
SUPPLEMENTAIRES
Tous les 1000 kmou avant de longs
voyages, contrôler et si nécessaire rétablir:
– niveau du liquide de refroidissement mo-
teur
– niveau du liquide des freins/comman-
de hydraulique embrayage
– niveau du liquide de direction assistée
– niveau du liquide du lave-glaces/lave-
lunette et lave-phares
– pression et état des pneus.
Tous les 3000 km contrôler et si néces-
saire rétablir le niveau de l’huile moteur.
Il est recommandé d’utiliser des produits
deFL Selenia, étudiés et conçus expres-
sément pour les voitures Alfa Romeo (voir
le tableau “Ravitaillements” dans le chapitre
“Caractéristiques techniques”).
PLAN
D’INSPECTION
ANNUELLE
Pour les voitures au kilométrage
annuel inférieur à 20.000 km (par
ex. 10.000 km) un plan d’inspec-
tion annuelle prévoit les contrôles
suivants:
– Contrôle état/usure pneus et réglage de
la pression
– Contrôle fonctionnement système
d’éclairage (phares, clignotants, détresse,
coffre à bagages, habitacle, boîte à gants,
témoins, tableau de bord, etc...)
– Contrôle fonctionnement système es-
suie-lave-glaces et réglage gicleurs
– Contrôle positionnement/usure balais
essuie-glaces/essuie-lunette
– Contrôle état et usure plaquettes freins
à disque avant
– Contrôle de l’état de propreté des ser-
rures du capot moteur et du coffre, propre-
té et lubrification des leviers– Contrôle visuel état: moteur, BV, trans-
mission, tuyaux (échappement-alimentation
carburant-freins), éléments en caoutchouc
(coiffes-manchons-douilles, etc...), tuyaux
flexibles, systèmes, freins et alimentation
– Contrôle état de charge batterie
– Contrôle visuel état des courroies de
commandes diverses
– Contrôle et appoint niveau liquides (re-
froidissement moteur, freins, lave-glaces,
batterie, etc...)
– Vidange huile moteur
– Remplacement filtre huile moteur
– Remplacement filtre antipollen.

ENTRETIEN DE LA VOITURE
225

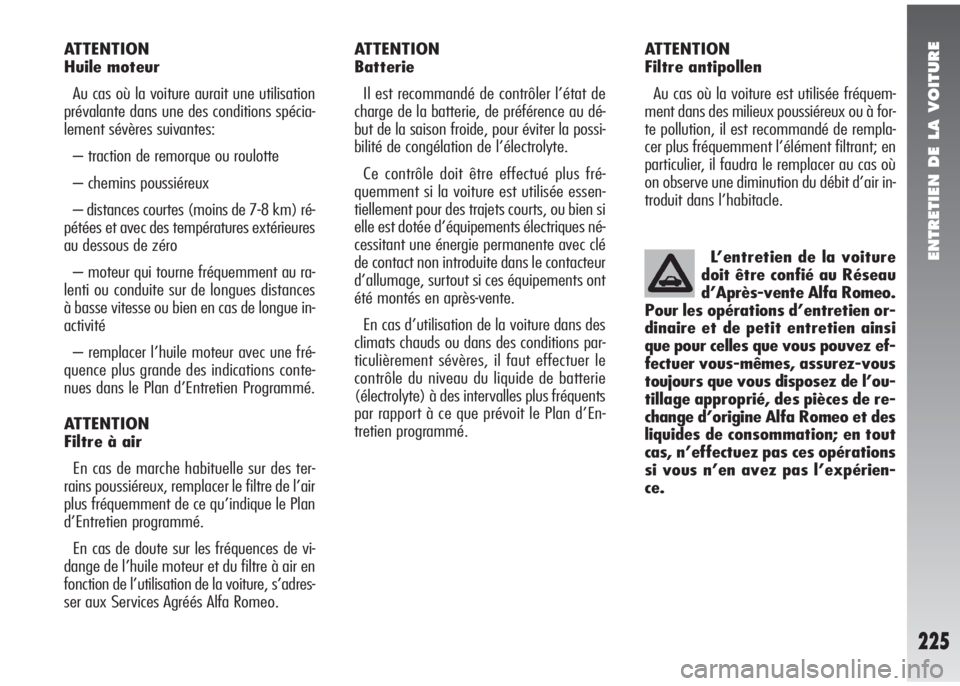

ATTENTION
Huile moteur
Au cas où la voiture aurait une utilisation
prévalante dans une des conditions spécia-
lement sévères suivantes:
– traction de remorque ou roulotte
– chemins poussiéreux
– distances courtes (moins de 7-8 km) ré-
pétées et avec des températures extérieures
au dessous de zéro
– moteur qui tourne fréquemment au ra-
lenti ou conduite sur de longues distances
à basse vitesse ou bien en cas de longue in-
activité
– remplacer l’huile moteur avec une fré-
quence plus grande des indications conte-
nues dans le Plan d’Entretien Programmé.
ATTENTION
Filtre à air
En cas de marche habituelle sur des ter-
rains poussiéreux, remplacer le filtre de l’air
plus fréquemment de ce qu’indique le Plan
d’Entretien programmé.
En cas de doute sur les fréquences de vi-
dange de l’huile moteur et du filtre à air en
fonction de l’utilisation de la voiture, s’adres-
ser aux Services Agréés Alfa Romeo.ATTENTION
Batterie
Il est recommandé de contrôler l’état de
charge de la batterie, de préférence au dé-
but de la saison froide, pour éviter la possi-
bilité de congélation de l’électrolyte.
Ce contrôle doit être effectué plus fré-
quemment si la voiture est utilisée essen-
tiellement pour des trajets courts, ou bien si
elle est dotée d’équipements électriques né-
cessitant une énergie permanente avec clé
de contact non introduite dans le contacteur
d’allumage, surtout si ces équipements ont
été montés en après-vente.
En cas d’utilisation de la voiture dans des
climats chauds ou dans des conditions par-
ticulièrement sévères, il faut effectuer le
contrôle du niveau du liquide de batterie
(électrolyte) à des intervalles plus fréquents
par rapport à ce que prévoit le Plan d’En-
tretien programmé.L’entretien de la voiture
doit être confié au Réseau
d’Après-vente Alfa Romeo.
Pour les opérations d’entretien or-
dinaire et de petit entretien ainsi
que pour celles que vous pouvez ef-
fectuer vous-mêmes, assurez-vous
toujours que vous disposez de l’ou-
tillage approprié, des pièces de re-
change d’origine Alfa Romeo et des
liquides de consommation; en tout
cas, n’effectuez pas ces opérations
si vous n’en avez pas l’expérien-
ce.ATTENTION
Filtre antipollen
Au cas où la voiture est utilisée fréquem-
ment dans des milieux poussiéreux ou à for-
te pollution, il est recommandé de rempla-
cer plus fréquemment l’élément filtrant; en
particulier, il faudra le remplacer au cas où
on observe une diminution du débit d’air in-
troduit dans l’habitacle.

ENTRETIEN DE LA VOITURE
226
fig.
A0A0405m
fig. 1

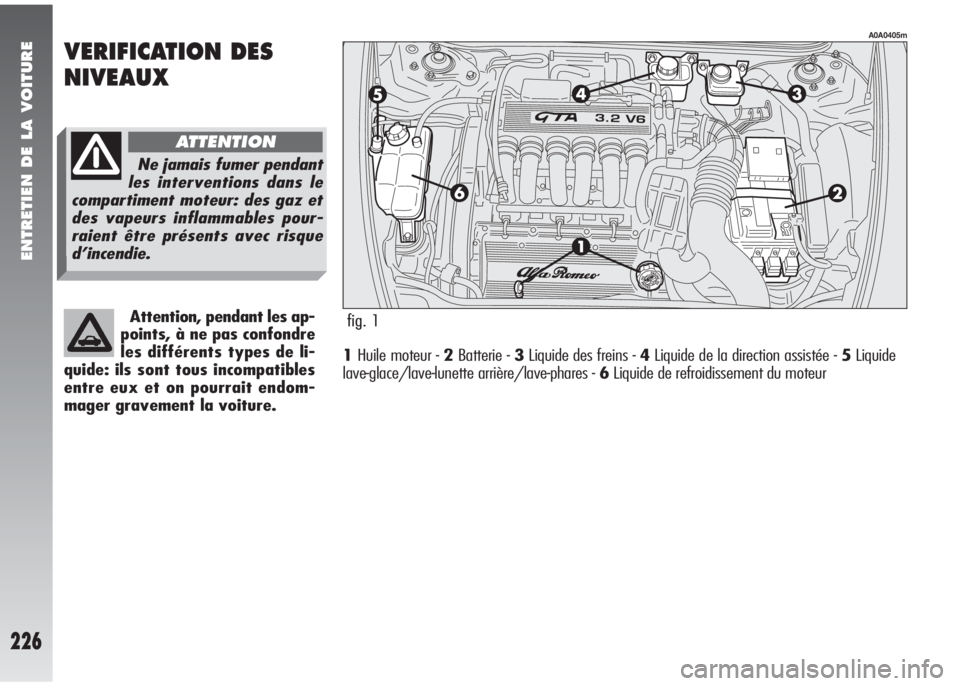

VERIFICATION DES
NIVEAUX
1Huile moteur - 2Batterie - 3Liquide des freins - 4Liquide de la direction assistée - 5Liquide
lave-glace/lave-lunette arrière/lave-phares - 6Liquide de refroidissement du moteur Attention, pendant les ap-
points, à ne pas confondre
les différents types de li-
quide: ils sont tous incompatibles
entre eux et on pourrait endom-
mager gravement la voiture.
Ne jamais fumer pendant
les interventions dans le
compartiment moteur: des gaz et
des vapeurs inflammables pour-
raient être présents avec risque
d’incendie.
ATTENTION

ENTRETIEN DE LA VOITURE
227
L’huile moteur épuisée,
comme aussi le filtre à hui-
le remplacé, contiennent des
substances polluantes pour l’envi-
ronnement. Pour la vidange de l’hui-
le et le remplacement des filtres, il
est recommandé de s’adresser aux
Services Agréés Alfa Romeo qui dis-
posent des instruments pour le ra-
massage de l’huile et des filtres
usés dans le respect de la nature et
des normes en vigueur.

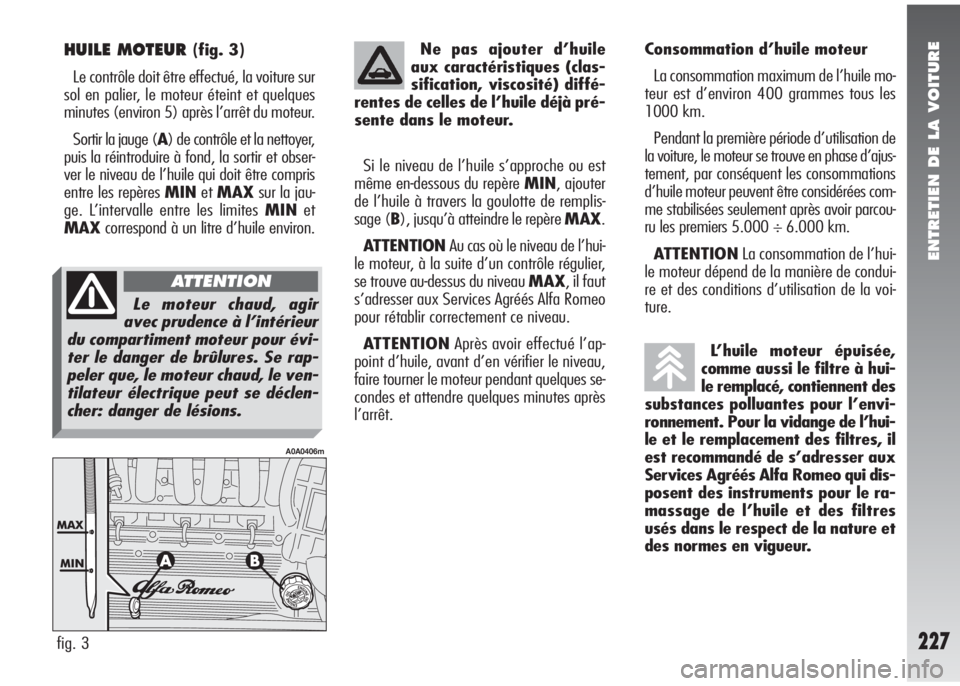

HUILE MOTEUR (fig. 3)
Le contrôle doit être effectué, la voiture sur
sol en palier, le moteur éteint et quelques
minutes (environ 5) après l’arrêt du moteur.
Sortir la jauge (A) de contrôle et la nettoyer,
puis la réintroduire à fond, la sortir et obser-
ver le niveau de l’huile qui doit être compris
entre les repères MINetMAXsur la jau-
ge. L’intervalle entre les limites MINet
MAXcorrespond à un litre d’huile environ.Si le niveau de l’huile s’approche ou est
même en-dessous du repère MIN, ajouter
de l’huile à travers la goulotte de remplis-
sage (B), jusqu’à atteindre le repère MAX.
ATTENTIONAu cas où le niveau de l’hui-
le moteur, à la suite d’un contrôle régulier,
se trouve au-dessus du niveau MAX, il faut
s’adresser aux Services Agréés Alfa Romeo
pour rétablir correctement ce niveau.
ATTENTIONAprès avoir effectué l’ap-
point d’huile, avant d’en vérifier le niveau,
faire tourner le moteur pendant quelques se-
condes et attendre quelques minutes après
l’arrêt.Consommation d’huile moteur
La consommation maximum de l’huile mo-
teur est d’environ 400 grammes tous les
1000 km.
Pendant la première période d’utilisation de
la voiture, le moteur se trouve en phase d’ajus-
tement, par conséquent les consommations
d’huile moteur peuvent être considérées com-
me stabilisées seulement après avoir parcou-
ru les premiers 5.000 ÷ 6.000 km.
ATTENTIONLa consommation de l’hui-
le moteur dépend de la manière de condui-
re et des conditions d’utilisation de la voi-
ture.
fig. 3
A0A0406m
Ne pas ajouter d’huile
aux caractéristiques (clas-
sification, viscosité) diffé-
rentes de celles de l’huile déjà pré-
sente dans le moteur.
Le moteur chaud, agir
avec prudence à l’intérieur
du compartiment moteur pour évi-
ter le danger de brûlures. Se rap-
peler que, le moteur chaud, le ven-
tilateur électrique peut se déclen-
cher: danger de lésions.
ATTENTION

Ne pas ajouter d’huile
aux caractéristiques diffé-
rentes de celles de l’huile
déjà présente dans la boîte de vi-
tesses. L’huile de la BV usée
contient des substances
dangereuses pour l’envi-
ronnement. Pour la vidange, il est
recommandé de s’adresser aux Ser-
vices Agréés Alfa Romeo, qui sont
équipés pour traiter l’huile usée
dans le respect de la nature et des
normes.ENTRETIEN DE LA VOITURE
228

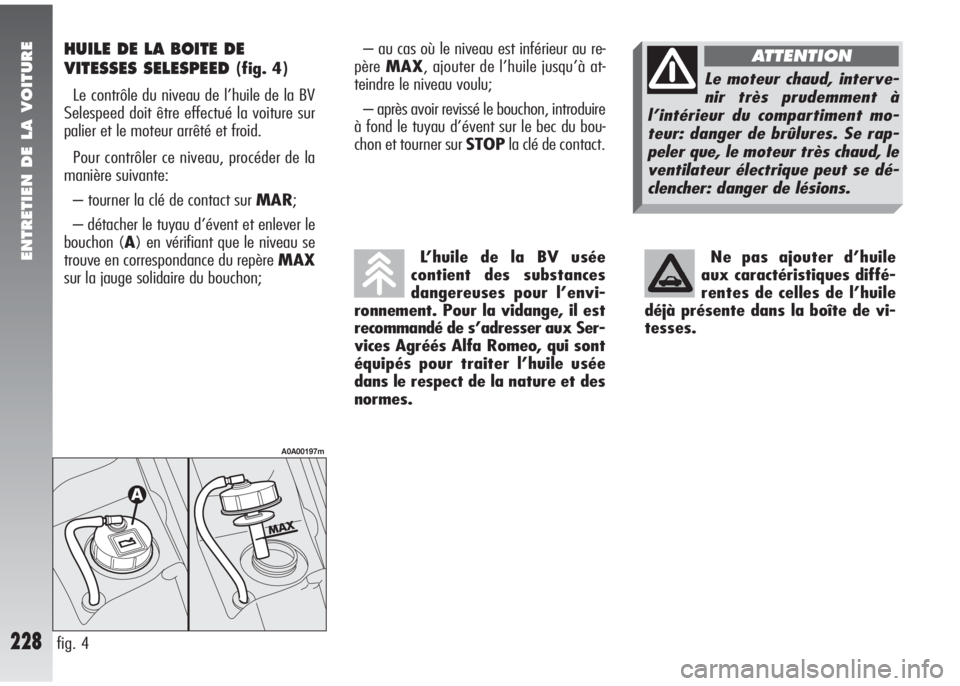

HUILE DE LA BOITE DE
VITESSES SELESPEED
(fig. 4)
Le contrôle du niveau de l’huile de la BV
Selespeed doit être effectué la voiture sur
palier et le moteur arrêté et froid.
Pour contrôler ce niveau, procéder de la
manière suivante:
– tourner la clé de contact sur MAR;
– détacher le tuyau d’évent et enlever le
bouchon (A) en vérifiant que le niveau se
trouve en correspondance du repère MAX
sur la jauge solidaire du bouchon;– au cas où le niveau est inférieur au re-
pèreMAX, ajouter de l’huile jusqu’à at-
teindre le niveau voulu;
– après avoir revissé le bouchon, introduire
à fond le tuyau d’évent sur le bec du bou-
chon et tourner sur STOPla clé de contact.
fig. 4
A0A00197m
Le moteur chaud, interve-
nir très prudemment à
l’intérieur du compartiment mo-
teur: danger de brûlures. Se rap-
peler que, le moteur très chaud, le
ventilateur électrique peut se dé-
clencher: danger de lésions.
ATTENTION

ENTRETIEN DE LA VOITURE
229

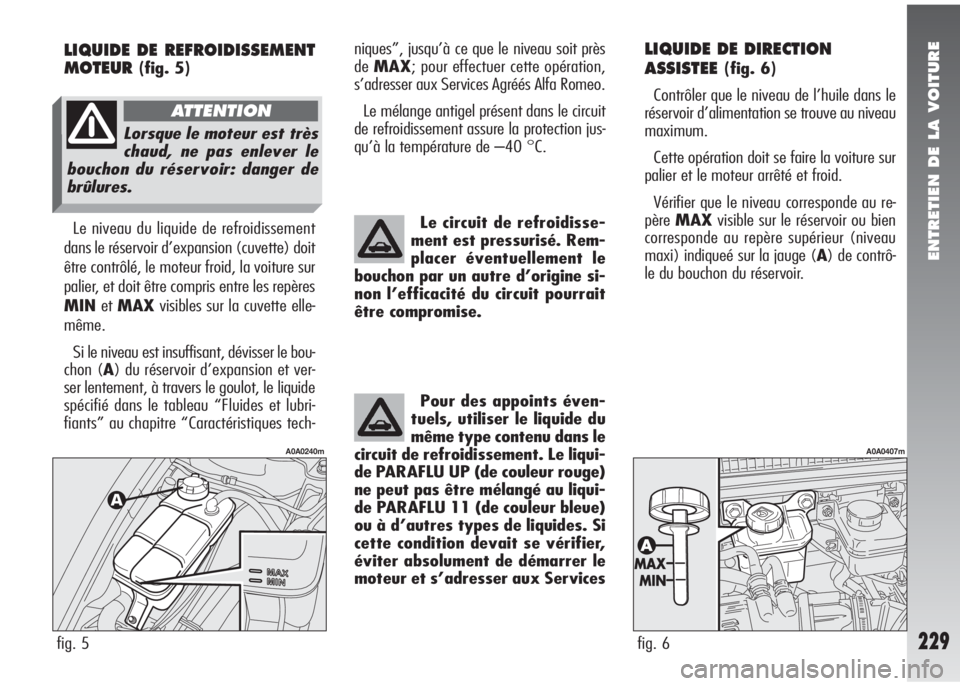

LIQUIDE DE DIRECTION
ASSISTEE
(fig. 6)
Contrôler que le niveau de l’huile dans le
réservoir d’alimentation se trouve au niveau
maximum.
Cette opération doit se faire la voiture sur
palier et le moteur arrêté et froid.
Vérifier que le niveau corresponde au re-
pèreMAXvisible sur le réservoir ou bien
corresponde au repère supérieur (niveau
maxi) indiqueé sur la jauge (A) de contrô-
le du bouchon du réservoir. niques”, jusqu’à ce que le niveau soit près
deMAX; pour effectuer cette opération,
s’adresser aux Services Agréés Alfa Romeo.
Le mélange antigel présent dans le circuit
de refroidissement assure la protection jus-
qu’à la température de –40 °C.
Le circuit de refroidisse-
ment est pressurisé. Rem-
placer éventuellement le
bouchon par un autre d’origine si-
non l’efficacité du circuit pourrait
être compromise.
fig. 6
A0A0407m
LIQUIDE DE REFROIDISSEMENT
MOTEUR
(fig. 5)
Le niveau du liquide de refroidissement
dans le réservoir d’expansion (cuvette) doit
être contrôlé, le moteur froid, la voiture sur
palier, et doit être compris entre les repères
MINetMAXvisibles sur la cuvette elle-
même.
Si le niveau est insuffisant, dévisser le bou-
chon (A) du réservoir d’expansion et ver-
ser lentement, à travers le goulot, le liquide
spécifié dans le tableau “Fluides et lubri-
fiants” au chapitre “Caractéristiques tech-
fig. 5
A0A0240m
Pour des appoints éven-
tuels, utiliser le liquide du
même type contenu dans le
circuit de refroidissement. Le liqui-
de PARAFLU UP (de couleur rouge)
ne peut pas être mélangé au liqui-
de PARAFLU 11 (de couleur bleue)
ou à d’autres types de liquides. Si
cette condition devait se vérifier,
éviter absolument de démarrer le
moteur et s’adresser aux Services
Lorsque le moteur est très
chaud, ne pas enlever le
bouchon du réservoir: danger de
brûlures.
ATTENTION

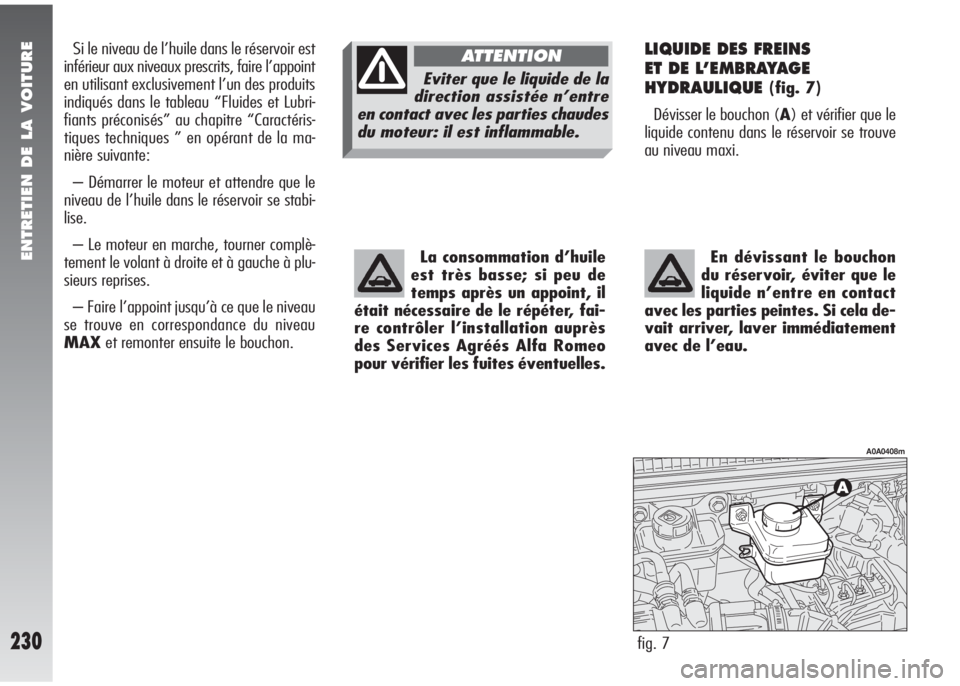

ENTRETIEN DE LA VOITURE
230
Si le niveau de l’huile dans le réservoir est
inférieur aux niveaux prescrits, faire l’appoint
en utilisant exclusivement l’un des produits
indiqués dans le tableau “Fluides et Lubri-
fiants préconisés” au chapitre “Caractéris-
tiques techniques ” en opérant de la ma-
nière suivante:
– Démarrer le moteur et attendre que le
niveau de l’huile dans le réservoir se stabi-
lise.
– Le moteur en marche, tourner complè-
tement le volant à droite et à gauche à plu-
sieurs reprises.
– Faire l’appoint jusqu’à ce que le niveau
se trouve en correspondance du niveau
MAXet remonter ensuite le bouchon.La consommation d’huile
est très basse; si peu de
temps après un appoint, il
était nécessaire de le répéter, fai-
re contrôler l’installation auprès
des Services Agréés Alfa Romeo
pour vérifier les fuites éventuelles.LIQUIDE DES FREINS
ET DE L’EMBRAYAGE
HYDRAULIQUE
(fig. 7)
Dévisser le bouchon (A) et vérifier que le
liquide contenu dans le réservoir se trouve
au niveau maxi.
fig. 7
A0A0408m
En dévissant le bouchon
du réservoir, éviter que le
liquide n’entre en contact
avec les parties peintes. Si cela de-
vait arriver, laver immédiatement
avec de l’eau.
Eviter que le liquide de la
direction assistée n’entre
en contact avec les parties chaudes
du moteur: il est inflammable.
ATTENTION
