FAITES CONNAISSANCE AVEC VOTRE VOITURE
87
Témoin sur
le cadranVisualisation sur
l’affichage
R
INDICATEUR DE DIRECTION GAUCHE (CLIGNOTANT)
Le témoin sur le cadran s’allume lorsque le levier de commande des feux de direction (cligno-
tants) est déplacé vers le bas ou, en même temps que le clignotant droit, lorsque le poussoir feux
de détresse est enfoncé.
E
INDICATEUR DE DIRECTION DROIT (CLIGNOTANT)
Le témoin sur le cadran s’allume lorsque le levier de commande des feux de direction (cligno-
tants) est déplacé vers le haut ou, en même temps que le clignotant gauche, lorsque le poussoir feux
de détresse est enfoncé.
3
FEUX DE POSITION ET DE CROISEMENT
Le témoin sur le cadran s’allume lorsque les feux de position ou de croisement sont allumés.
RÉGULATEUR DE VITESSE CONSTANTE (CRUISE CONTROL)
Le témoin sur le tableau s’allume lorsqu’on tourne la bague du régulateur de vitesse constante
(Cruise Control) sur ON.Ü

FAITES CONNAISSANCE AVEC VOTRE VOITURE
88
Témoin sur
le cadranVisualisation sur
l’affichage

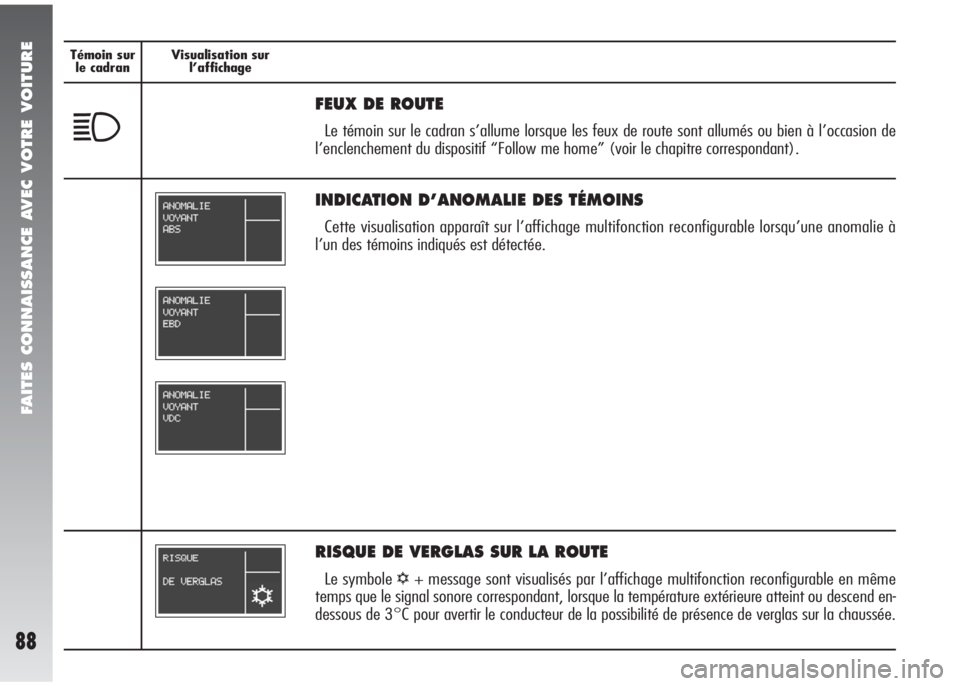

FEUX DE ROUTE
Le témoin sur le cadran s’allume lorsque les feux de route sont allumés ou bien à l’occasion de
l’enclenchement du dispositif “Follow me home” (voir le chapitre correspondant).1
INDICATION D’ANOMALIE DES TÉMOINS
Cette visualisation apparaît sur l’affichage multifonction reconfigurable lorsqu’une anomalie à
l’un des témoins indiqués est détectée.
RISQUE DE VERGLAS SUR LA ROUTE
Le symbole √+ message sont visualisés par l’affichage multifonction reconfigurable en même
temps que le signal sonore correspondant, lorsque la température extérieure atteint ou descend en-
dessous de 3°C pour avertir le conducteur de la possibilité de présence de verglas sur la chaussée.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
89

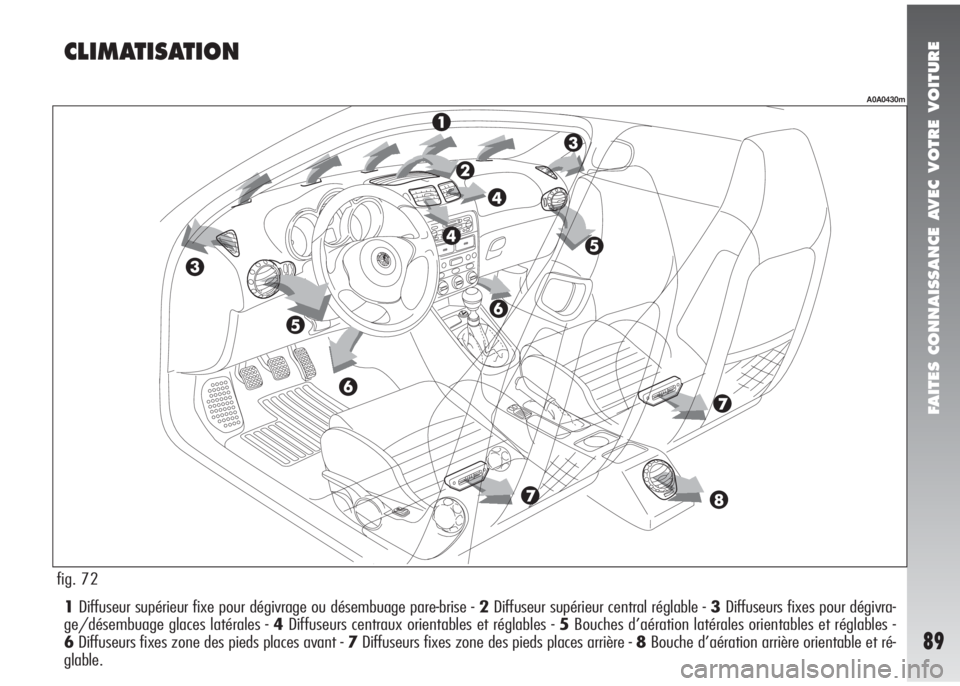

1Diffuseur supérieur fixe pour dégivrage ou désembuage pare-brise - 2Diffuseur supérieur central réglable - 3Diffuseurs fixes pour dégivra-
ge/désembuage glaces latérales - 4Diffuseurs centraux orientables et réglables - 5Bouches d’aération latérales orientables et réglables -
6Diffuseurs fixes zone des pieds places avant - 7Diffuseurs fixes zone des pieds places arrière - 8Bouche d’aération arrière orientable et ré-
glable.
CLIMATISATION
fig. 72
A0A0430m

FAITES CONNAISSANCE AVEC VOTRE VOITURE
90fig. 73fig. 74fig. 75

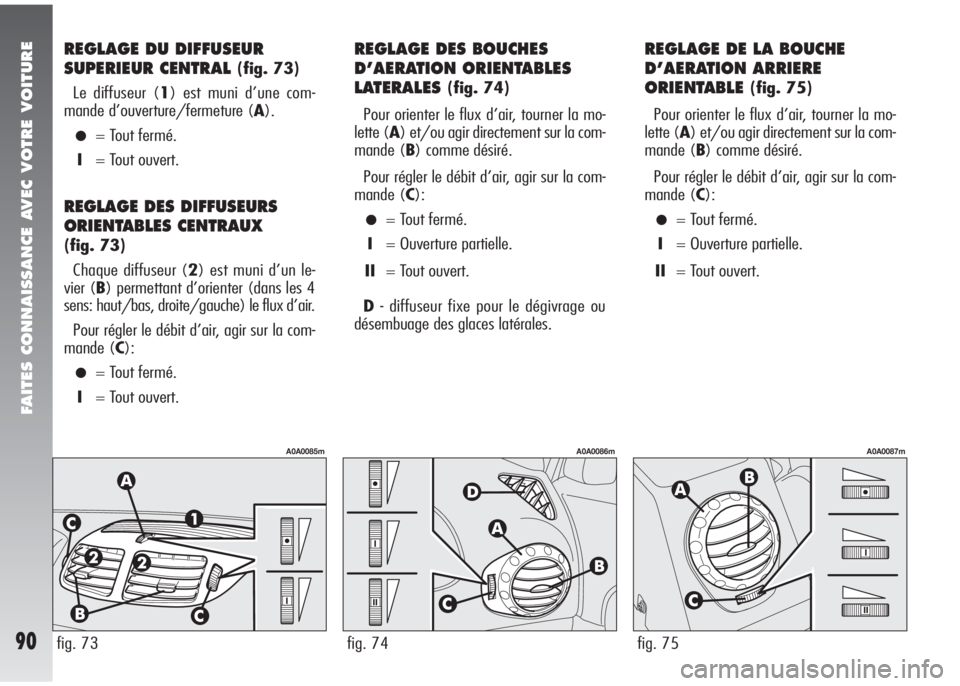

REGLAGE DU DIFFUSEUR
SUPERIEUR CENTRAL
(fig. 73)
Le diffuseur (1) est muni d’une com-
mande d’ouverture/fermeture (A).
•= Tout fermé.
I= Tout ouvert.
REGLAGE DES DIFFUSEURS
ORIENTABLES CENTRAUX
(fig. 73)
Chaque diffuseur (2) est muni d’un le-
vier (B) permettant d’orienter (dans les 4
sens: haut/bas, droite/gauche) le flux d’air.
Pour régler le débit d’air, agir sur la com-
mande (C):
•= Tout fermé.
I= Tout ouvert.
REGLAGE DES BOUCHES
D’AERATION ORIENTABLES
LATERALES
(fig. 74)
Pour orienter le flux d’air, tourner la mo-
lette (A) et/ou agir directement sur la com-
mande (B) comme désiré.
Pour régler le débit d’air, agir sur la com-
mande (C):
•= Tout fermé.
I= Ouverture partielle.
II= Tout ouvert.
D- diffuseur fixe pour le dégivrage ou
désembuage des glaces latérales.
REGLAGE DE LA BOUCHE
D’AERATION ARRIERE
ORIENTABLE
(fig. 75)
Pour orienter le flux d’air, tourner la mo-
lette (A) et/ou agir directement sur la com-
mande (B) comme désiré.
Pour régler le débit d’air, agir sur la com-
mande (C):
•= Tout fermé.
I= Ouverture partielle.
II= Tout ouvert.
A0A0085mA0A0086mA0A0087m

FAITES CONNAISSANCE AVEC VOTRE VOITURE
91

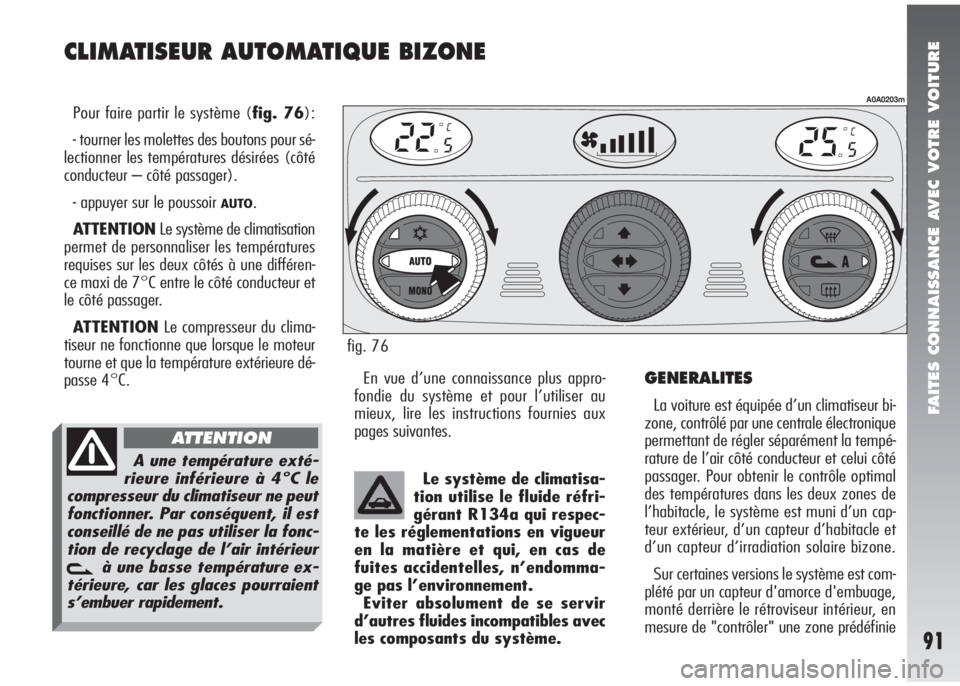

CLIMATISEUR AUTOMATIQUE BIZONE
Pour faire partir le système (fig. 76):
- tourner les molettes des boutons pour sé-
lectionner les températures désirées (côté
conducteur – côté passager).
- appuyer sur le poussoir
AUTO.
ATTENTIONLe système de climatisation
permet de personnaliser les températures
requises sur les deux côtés à une différen-
ce maxi de 7°C entre le côté conducteur et
le côté passager.
ATTENTIONLe compresseur du clima-
tiseur ne fonctionne que lorsque le moteur
tourne et que la température extérieure dé-
passe 4°C.En vue d’une connaissance plus appro-
fondie du système et pour l’utiliser au
mieux, lire les instructions fournies aux
pages suivantes.
A0A0203m
fig. 76
Le système de climatisa-
tion utilise le fluide réfri-
gérant R134a qui respec-
te les réglementations en vigueur
en la matière et qui, en cas de
fuites accidentelles, n’endomma-
ge pas l’environnement.
Eviter absolument de se servir
d’autres fluides incompatibles avec
les composants du système.
GENERALITES
La voiture est équipée d’un climatiseur bi-
zone, contrôlé par une centrale électronique
permettant de régler séparément la tempé-
rature de l’air côté conducteur et celui côté
passager. Pour obtenir le contrôle optimal
des températures dans les deux zones de
l’habitacle, le système est muni d’un cap-
teur extérieur, d’un capteur d’habitacle et
d’un capteur d’irradiation solaire bizone.
Sur certaines versions le système est com-
plété par un capteur d'amorce d'embuage,
monté derrière le rétroviseur intérieur, en
mesure de "contrôler" une zone prédéfinie
A une température exté-
rieure inférieure à 4°C le
compresseur du climatiseur ne peut
fonctionner. Par conséquent, il est
conseillé de ne pas utiliser la fonc-
tion de recyclage de l’air intérieur
và une basse température ex-
térieure, car les glaces pourraient
s’embuer rapidement.
ATTENTION

FAITES CONNAISSANCE AVEC VOTRE VOITURE
92
– température de l’air introduit dans l’ha-
bitacle (séparément pour le côté conducteur
et pour le côté passager)
– vitesse du ventilateur
– distribution de l’air
– enclenchement/désenclenchement du
recyclage de l’air intérieur
– habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.
Il est possible de changer manuellement
la sélection des fonctions suivantes:
– vitesse du ventilateur
– distribution de l’air
– enclenchement/désenclenchement du
recyclage de l’air intérieur
– habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.
Le contrôle des fonctions non modifiées ma-
nuellement reste toujours automatique et,
en tout cas, la température de l’air introduit
dans l’habitacle est contrôlée automatique-
ment en fonction des températures sélec-
tionnées sur l’affichage du conducteur et du
passager.
ATTENTIONLes choix manuels prédo-
minent sur les choix automatiques et restent
mémorisés jusqu’à ce que l’usager remet
leur contrôle à l’automatisme du système.
Les sélections manuelles sont mémorisées
à l’extinction du moteur et rétablies au dé-
marrage suivant. Afin de garantir le bon
fonctionnement du capteur
d’amorce d’embuage, il ne
faut pas appliquer d’adhésifs (por-
te-vignette, disc horaire etc.) dans
la zone de “contrôle” entre capteur
et pare-brise. Par conséquent, il est
nécessaire de faire attention à la
propreté du pare-brise et du cap-
teur lui-même, en évitant l’accu-
mulation de poussière ou d’autres
substances.teur d'amorce d'embuage jusqu'à ce que
l'on appuie de nouveau sur le poussoir
AU-
TOou que l'on tourne la clé de contact en
positionMAR.
Sur certaines versions, le système est com-
plété par un capteur antipollution à même
d’enclencher automatiquement le recyclage
de l’air intérieur, pour atténuer les effets
désagréables de l’air pollué pendant les par-
cours en ville, les arrêts en colonne, la tra-
versée des tunnels et l’actionnement du la-
ve-glace (avec l’odeur d’alcool caractéris-
tique).
ATTENTIONLa fonction du capteur an-
tipollution est subordonnée aux conditions
de sécurité; par conséquent, en désactivant
le compresseur du climatiseur ou bien à une
température extérieure inférieure à 4°C, le
capteur est désactivé. Le capteur peut, en
tout cas, être réactivé en appuyant sur le
poussoir de recyclage
vjusqu’à le ra-
mener en modalité automatique.
Le contrôle de la qualité de l’air est confié
également à un filtre combiné particulaire à
charbons activés. Le système de climatisa-
tion contrôle et règle automatiquement les
paramètres et les fonctions suivantes: correspondant à la surface intérieure du pa-
re-brise et d'intervenir automatiquement sur
le système pour prévenir ou réduire l'em-
buage, par une série d'opérations telles que:
ouverture du recyclage de l'air, habilitation
du compresseur, distribution de l'air sur le
pare-brise, vitesse du ventilateur suffisante
au désembuage; en cas d'embuage impor-
tant, habilitation de la fonction
MAX-DEF.
ATTENTIONLa procédure de désem-
buage est habilitée chaque fois que la clé de
contact est tournée en position MARou
bien en appuyant sur le poussoir
AUTO. Cet-
te procédure peut être déshabilitée pendant
l'exécution en enfonçant les poussoirs: com-
presseur, recyclage air, distribution air, débit
air. Cette opération inhibe le signal du cap-

FAITES CONNAISSANCE AVEC VOTRE VOITURE
93

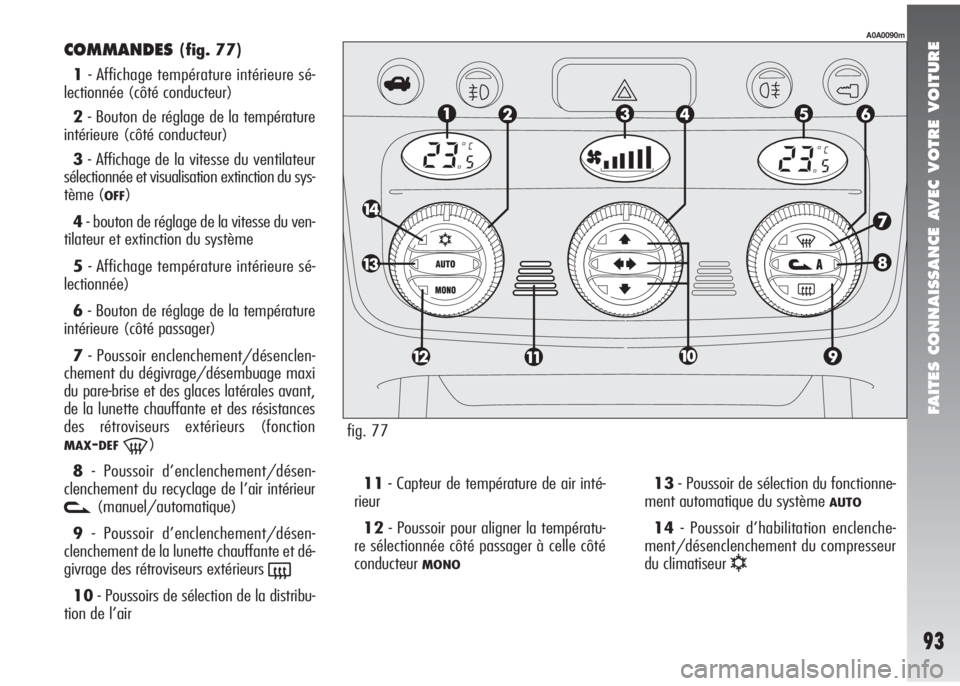

COMMANDES(fig. 77)
1- Affichage température intérieure sé-
lectionnée (côté conducteur)
2- Bouton de réglage de la température
intérieure (côté conducteur)
3- Affichage de la vitesse du ventilateur
sélectionnée et visualisation extinction du sys-
tème (
OFF)
4- bouton de réglage de la vitesse du ven-
tilateur et extinction du système
5- Affichage température intérieure sé-
lectionnée)
6- Bouton de réglage de la température
intérieure (côté passager)
7- Poussoir enclenchement/désenclen-
chement du dégivrage/désembuage maxi
du pare-brise et des glaces latérales avant,
de la lunette chauffante et des résistances
des rétroviseurs extérieurs (fonction
MAX-DEF-)
8- Poussoir d’enclenchement/désen-
clenchement du recyclage de l’air intérieur
v(manuel/automatique)
9- Poussoir d’enclenchement/désen-
clenchement de la lunette chauffante et dé-
givrage des rétroviseurs extérieurs
(
10- Poussoirs de sélection de la distribu-
tion de l’air11- Capteur de température de air inté-
rieur
12- Poussoir pour aligner la températu-
re sélectionnée côté passager à celle côté
conducteur
MONO
13- Poussoir de sélection du fonctionne-
ment automatique du système
AUTO
14- Poussoir d’habilitation enclenche-
ment/désenclenchement du compresseur
du climatiseur
√
fig. 77
A0A0090m

FAITES CONNAISSANCE AVEC VOTRE VOITURE
94

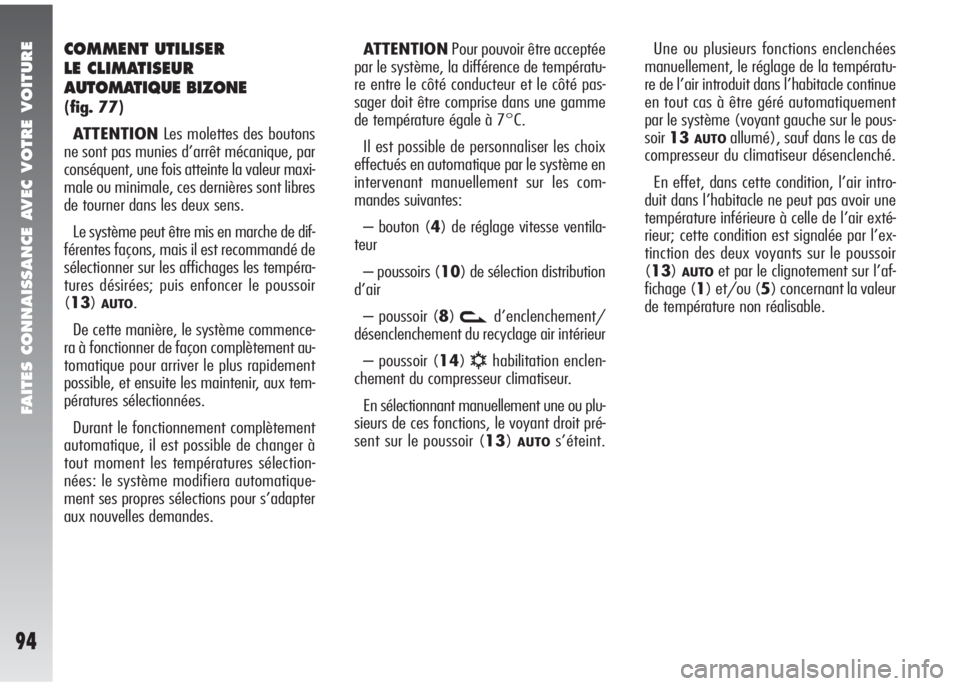

COMMENT UTILISER
LE CLIMATISEUR
AUTOMATIQUE BIZONE
(fig. 77)
ATTENTIONLes molettes des boutons
ne sont pas munies d’arrêt mécanique, par
conséquent, une fois atteinte la valeur maxi-
male ou minimale, ces dernières sont libres
de tourner dans les deux sens.
Le système peut être mis en marche de dif-
férentes façons, mais il est recommandé de
sélectionner sur les affichages les tempéra-
tures désirées; puis enfoncer le poussoir
(13)
AUTO.
De cette manière, le système commence-
ra à fonctionner de façon complètement au-
tomatique pour arriver le plus rapidement
possible, et ensuite les maintenir, aux tem-
pératures sélectionnées.
Durant le fonctionnement complètement
automatique, il est possible de changer à
tout moment les températures sélection-
nées: le système modifiera automatique-
ment ses propres sélections pour s’adapter
aux nouvelles demandes.ATTENTIONPour pouvoir être acceptée
par le système, la différence de températu-
re entre le côté conducteur et le côté pas-
sager doit être comprise dans une gamme
de température égale à 7°C.
Il est possible de personnaliser les choix
effectués en automatique par le système en
intervenant manuellement sur les com-
mandes suivantes:
– bouton (4) de réglage vitesse ventila-
teur
– poussoirs (10) de sélection distribution
d’air
– poussoir (8)vd’enclenchement/
désenclenchement du recyclage air intérieur
– poussoir (14)
√habilitation enclen-
chement du compresseur climatiseur.
En sélectionnant manuellement une ou plu-
sieurs de ces fonctions, le voyant droit pré-
sent sur le poussoir (13)
AUTOs’éteint.Une ou plusieurs fonctions enclenchées
manuellement, le réglage de la températu-
re de l’air introduit dans l’habitacle continue
en tout cas à être géré automatiquement
par le système (voyant gauche sur le pous-
soir13
AUTOallumé), sauf dans le cas de
compresseur du climatiseur désenclenché.
En effet, dans cette condition, l’air intro-
duit dans l’habitacle ne peut pas avoir une
température inférieure à celle de l’air exté-
rieur; cette condition est signalée par l’ex-
tinction des deux voyants sur le poussoir
(13)
AUTOet par le clignotement sur l’af-
fichage (1) et/ou (5) concernant la valeur
de température non réalisable.
