2005.5 Peugeot 307 SW Manual del propietario (in Spanish)

122 -
01-10-2005
123Las informaciones prácticas-
01-10-2005

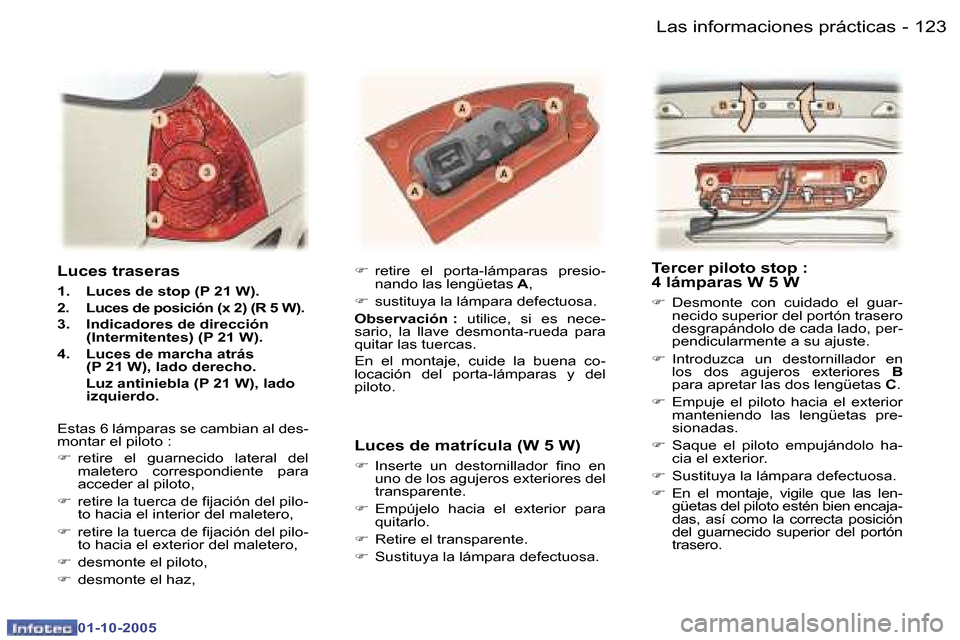

Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (x 2) (R 5 W).
3. Indicadores de dirección(Intermitentes) (P 21 W).
4. Luces de marcha atrás (P 21 W), lado derecho.
Luz antiniebla (P 21 W), lado izquierdo.
Estas 6 lámparas se cambian al des-
montar el piloto :
F retire el guarnecido lateral del
maletero correspondiente para
acceder al piloto,
F retire la tuerca de ijación del pilo-
to hacia el interior del maletero,
F retire la tuerca de ijación del pilo-
to hacia el exterior del maletero,
F desmonte el piloto,
F desmonte el haz, F
retire el porta-lámparas presio-
nando las lengüetas A,
F sustituya la lámpara defectuosa.
Observación : utilice, si es nece-
sario, la llave desmonta-rueda para
quitar las tuercas.
En el montaje, cuide la buena co-
locación del porta-lámparas y del
piloto.
Tercer piloto stop :
4 lámparas W 5 W
F Desmonte con cuidado el guar-
necido superior del portón trasero
desgrapándolo de cada lado,
per-
pendicularmente a su ajuste.
F Introduzca un destornillador en
los dos agujeros exteriores B
para apretar las dos lengüetas C.
F Empuje el piloto hacia el exterior
manteniendo las lengüetas pre-
sionadas.
F Saque el piloto empujándolo ha-
cia el exterior.
F Sustituya la lámpara defectuosa.
F En el montaje, vigile que las len-
güetas del piloto estén bien encaja-
das, así como la correcta posición
del guarnecido superior del portón
trasero.
Luces de matrícula (W 5 W)
F Inserte un destornillador ino en
uno de los agujeros exteriores del
transparente.
F Empújelo hacia el exterior para
quitarlo.
F Retire el transparente.
F Sustituya la lámpara defectuosa.

124 -
01-10-2005
125Las informaciones prácticas-
01-10-2005
EL CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo).Bueno Malo
Fusibles panel de
instrumentos
F Aloje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Fusible N° Intensidad Funciones F1 15 A Limpialunas trasero.
F2 30 A Bloqueo y superbloqueo.
F3 5 A Cajetín airbags y pretensores pirotécnicos.
F4 10 A Contactor pedales de freno y de embrague, con-
tactor nivel agua motor, captador ángulo
volante, toma diagnosis, captador ESP,
retrovisor electrocromo, bomba iltro de partículas.
F5 30 A Alimentación elevalunas delantero y persiana de
ocultación techo panorámico, retrovisores con
desescarche.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en
el interior de la tapa de la caja de
fusibles del panel de instrumentos,
este soporte contiene igualmente los
fusibles de recambio.
Las informaciones prácticas

126 -
01-10-2005
127Las informaciones prácticas-
01-10-2005
Fusible N° IntensidadFunciones
F1 20 A Alimentación del calculador motor y de los relés gran velocidad GMV .
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero y lavalunas trasero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante y electroválvula de purga Canister.
F6 10 A Calculador caja de cambios automática, mando bloqueo palanca
caja de cambios
automática, contactor mando impulsional, relé gran velocidad GMV , faros lámpara
de xenón derecho e izquierdo.
F7 10 A Calculador ABS/ESP, calculador grupo electrobomba dirección asistida.

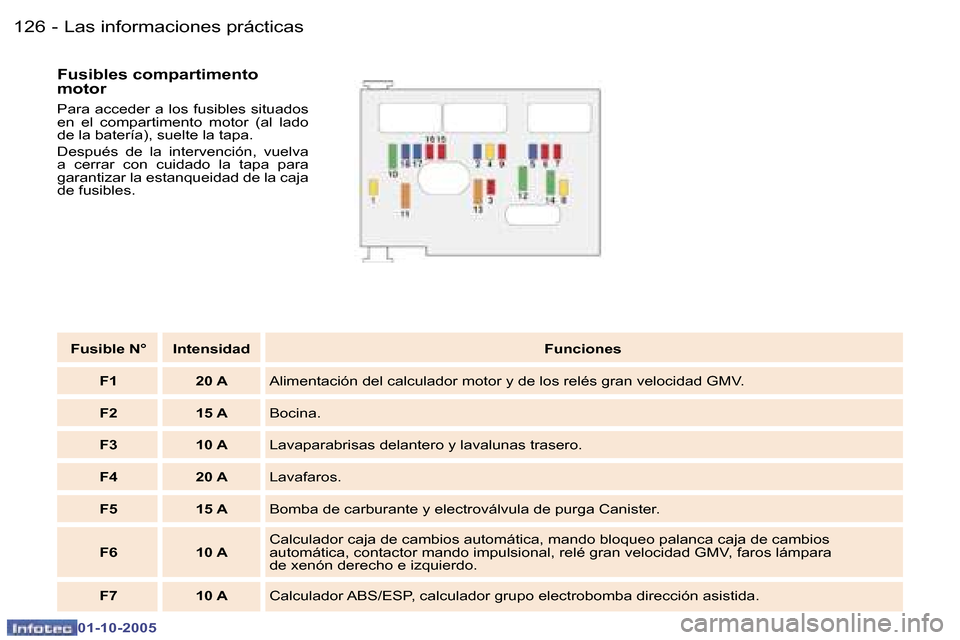

Fusibles compartimento
motor
Para acceder a los fusibles situados
en el compartimento motor (al lado
de la batería), suelte la tapa.
Después de la intervención, vuelva
a cerrar con cuidado la tapa para
garantizar la estanqueidad de la caja
de fusibles.
Las informaciones prácticas

126 -
01-10-2005
127Las informaciones prácticas-
01-10-2005

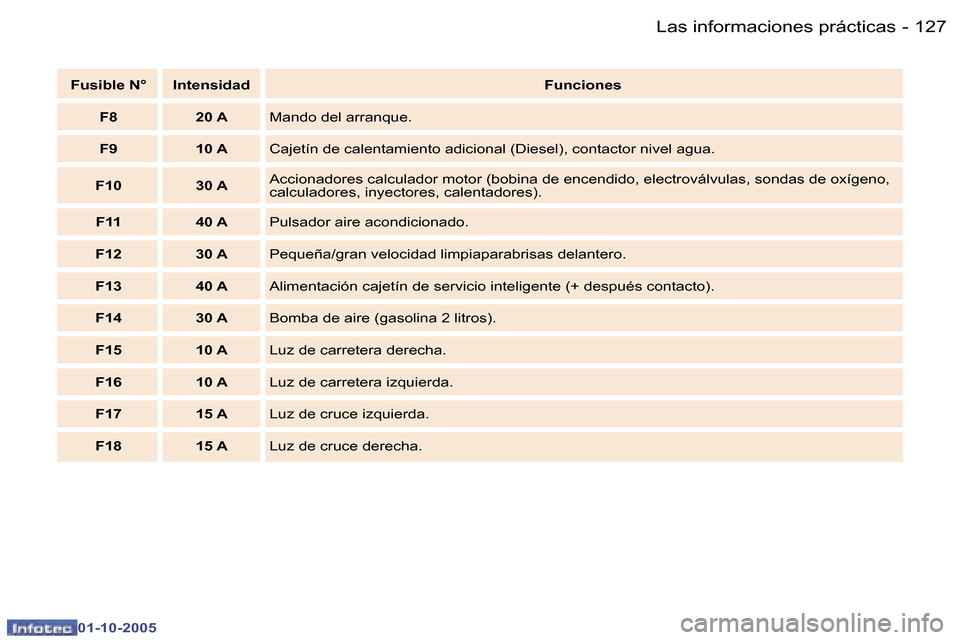

Fusible N° IntensidadFunciones
F8 20 A Mando del arranque.
F9 10 A Cajetín de calentamiento adicional (Diesel), contactor nivel agua.
F10 30 A Accionadores calculador motor (bobina de encendido, electroválvulas,
sondas de oxígeno,
calculadores, inyectores, calentadores).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña/gran velocidad limpiaparabrisas delantero.
F13 40 A Alimentación cajetín de servicio inteligente (+ después contacto).
F14 30 A Bomba de aire (gasolina 2 litros).
F15 10 A Luz de carretera derecha.
F16 10 A Luz de carretera izquierda.
F17 15 A Luz de cruce izquierda.
F18 15 A Luz de cruce derecha.

128 -
01-10-2005
129Las informaciones prácticas-
01-10-2005
El circuito eléctrico de su
vehículo está concebido
para funcionar con los
equipamientos de serie u
opcionales.
Antes de instalar otros equipamien-
tos o accesorios eléctricos en su
vehículo, consulte en un Punto de

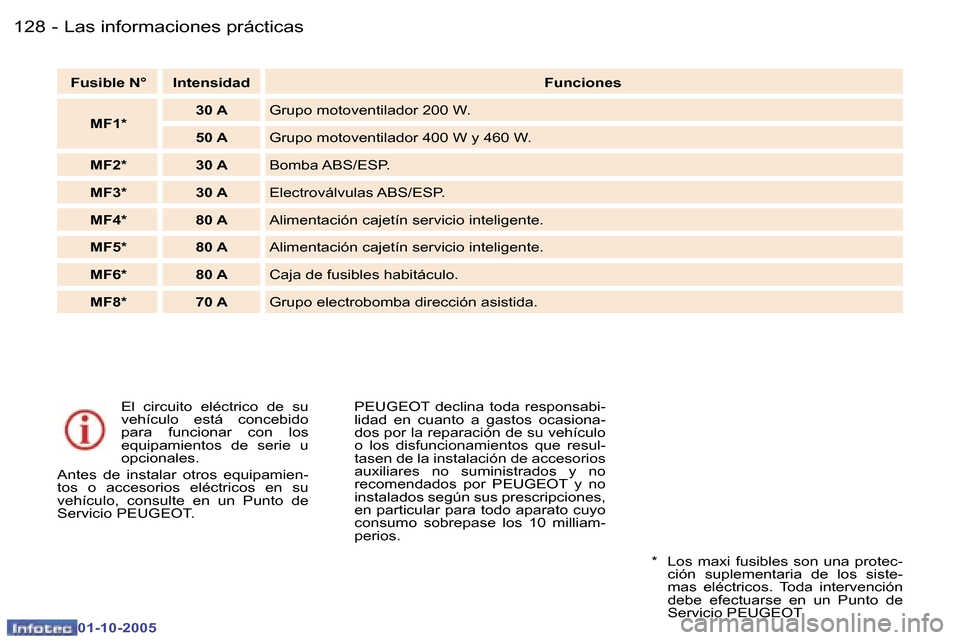

Servicio PEUGEOT. Fusible N° Intensidad
Funciones
MF1* 30 A
Grupo motoventilador 200 W.
50 A Grupo motoventilador 400 W y 460 W.
MF2* 30 A Bomba ABS/ESP.
MF3* 30 A Electroválvulas ABS/ESP.
MF4* 80 A Alimentación cajetín servicio inteligente.
MF5* 80 A Alimentación cajetín servicio inteligente.
MF6* 80 A Caja de fusibles habitáculo.
MF8* 70 A Grupo electrobomba dirección asistida.
PEUGEOT declina toda responsabi-
lidad en cuanto a gastos ocasiona-
dos por la reparación de su vehículo
o los disfuncionamientos que resul-
tasen de la instalación de accesorios
auxiliares no suministrados y no
recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular para todo aparato cuyo
consumo sobrepase los 10 milliam-
perios. * Los maxi fusibles son una protec-ción suplementaria de los siste-
mas eléctricos. Toda intervención
debe efectuarse en un Punto de
Servicio PEUGEOT.
Las informaciones prácticas

124 -
01-10-2005
125Las informaciones prácticas-
01-10-2005

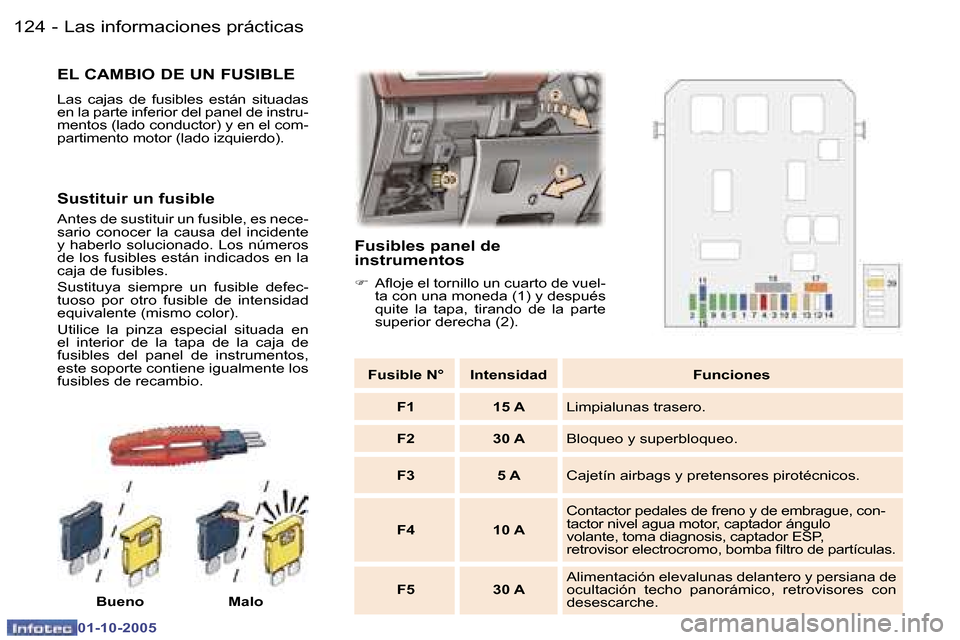

EL CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo).Bueno Malo
Fusibles panel de
instrumentos
F Aloje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Fusible N° Intensidad Funciones F1 15 A Limpialunas trasero.
F2 30 A Bloqueo y superbloqueo.
F3 5 A Cajetín airbags y pretensores pirotécnicos.
F4 10 A Contactor pedales de freno y de embrague, con-
tactor nivel agua motor, captador ángulo
volante, toma diagnosis, captador ESP,
retrovisor electrocromo, bomba iltro de partículas.
F5 30 A Alimentación elevalunas delantero y persiana de
ocultación techo panorámico, retrovisores con
desescarche.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en
el interior de la tapa de la caja de
fusibles del panel de instrumentos,
este soporte contiene igualmente los
fusibles de recambio.
Las informaciones prácticas

124 -
01-10-2005
125Las informaciones prácticas-
01-10-2005

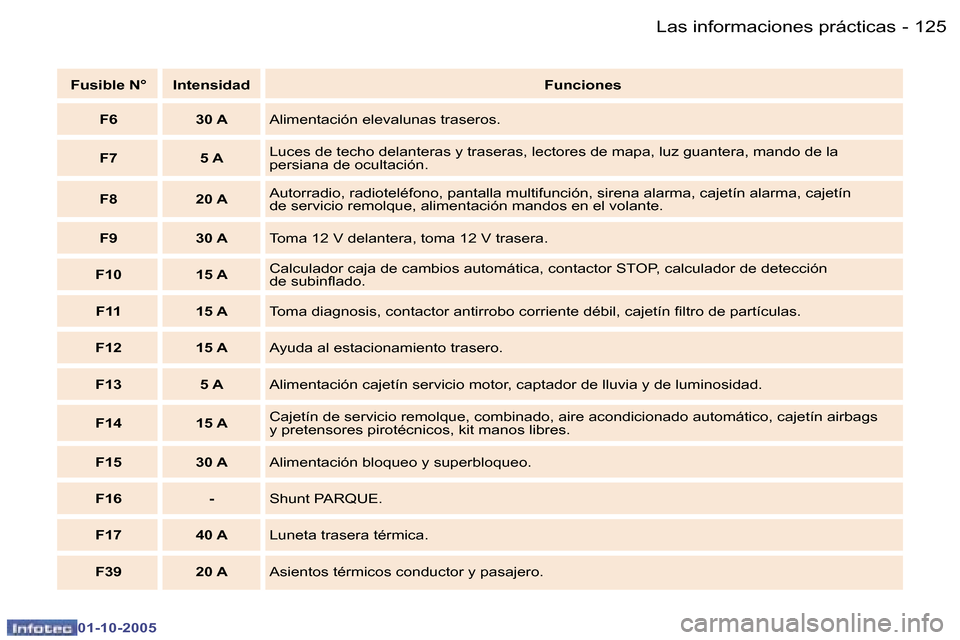

Fusible N° IntensidadFunciones
F6 30 A Alimentación elevalunas traseros.
F7 5 A Luces de techo delanteras y traseras, lectores de mapa, luz guante
ra, mando de la
persiana de ocultación.
F8 20 A Autorradio, radioteléfono, pantalla multifunción, sirena al
arma, cajetín alarma, cajetín
de servicio remolque, alimentación mandos en el volante.
F9 30 A Toma 12 V delantera, toma 12 V trasera.
F10 15 A Calculador caja de cambios automática, contactor STOP, calculador
de detección
de subinlado.
F11 15 A Toma diagnosis, contactor antirrobo corriente débil, cajetín il tro de partículas.
F12 15 A Ayuda al estacionamiento trasero.
F13 5 A Alimentación cajetín servicio motor, captador de lluvia y de lumi nosidad.
F14 15 A Cajetín de servicio remolque, combinado, aire acondicionado au
tomático, cajetín airbags
y pretensores pirotécnicos, kit manos libres.
F15 30 A Alimentación bloqueo y superbloqueo.
F16 - Shunt PARQUE.
F17 40 A Luneta trasera térmica.
F39 20 A Asientos térmicos conductor y pasajero.

128 -
01-10-2005
129Las informaciones prácticas-
01-10-2005

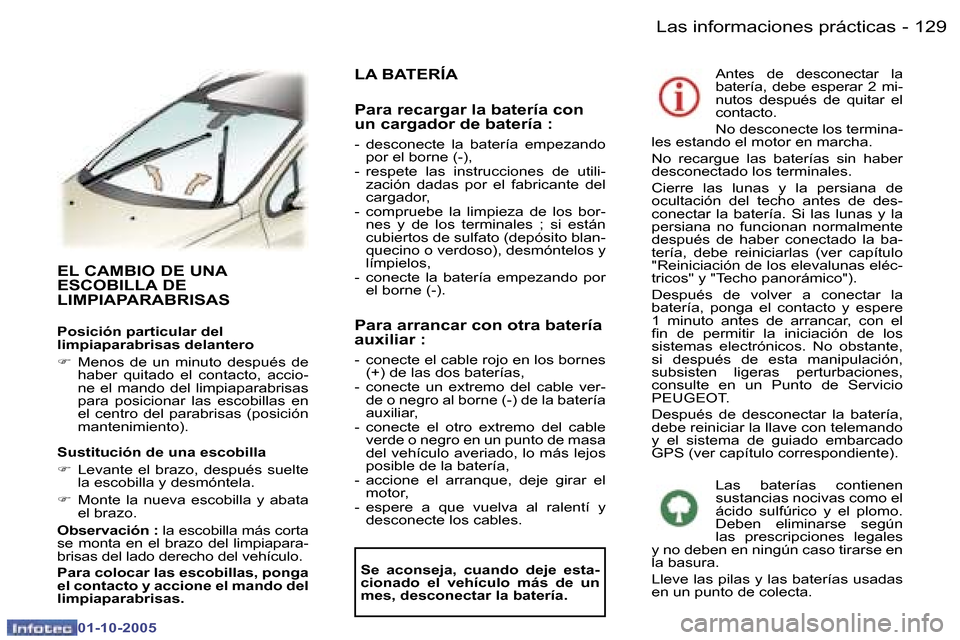

EL CAMBIO DE UNA
ESCOBILLA DE
LIMPIAPARABRISAS
Posición particular del
limpiaparabrisas delantero
F Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).
Sustitución de una escobilla
F Levante el brazo, después suelte
la escobilla y desmóntela.
F Monte la nueva escobilla y abata
el brazo.
Observación : la escobilla más corta
se monta en el brazo del limpiapara-
brisas del lado derecho del vehículo.
Para colocar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
LA BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería empezando por el borne (-),
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- compruebe la limpieza de los bor- nes y de los terminales ; si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos,
- conecte la batería empezando por el borne (-). Antes de desconectar la
batería, debe esperar 2 mi-
nutos después de quitar el
contacto.
No desconecte los termina-
les estando el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las lunas y la persiana de
ocultación del techo antes de des-
conectar la batería. Si las lunas y la
persiana no funcionan normalmente
después de haber conectado la ba-
tería, debe reiniciarlas (ver capítulo
"Reiniciación de los elevalunas eléc-
tricos" y "Techo panorámico").
Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar, con el
in de permitir la iniciación de los
sistemas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Después de desconectar la batería,
debe reiniciar la llave con telemando
y el sistema de guiado embarcado
GPS (ver capítulo correspondiente).
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo en los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables. Las baterías contienen
sustancias nocivas como el
ácido sulfúrico y el plomo.
Deben eliminarse según
las prescripciones legales
y no deben en ningún caso tirarse en
la basura.
Lleve las pilas y las baterías usadas
en un punto de colecta.
