2005.5 Peugeot 307 SW Manual del propietario (in Spanish)

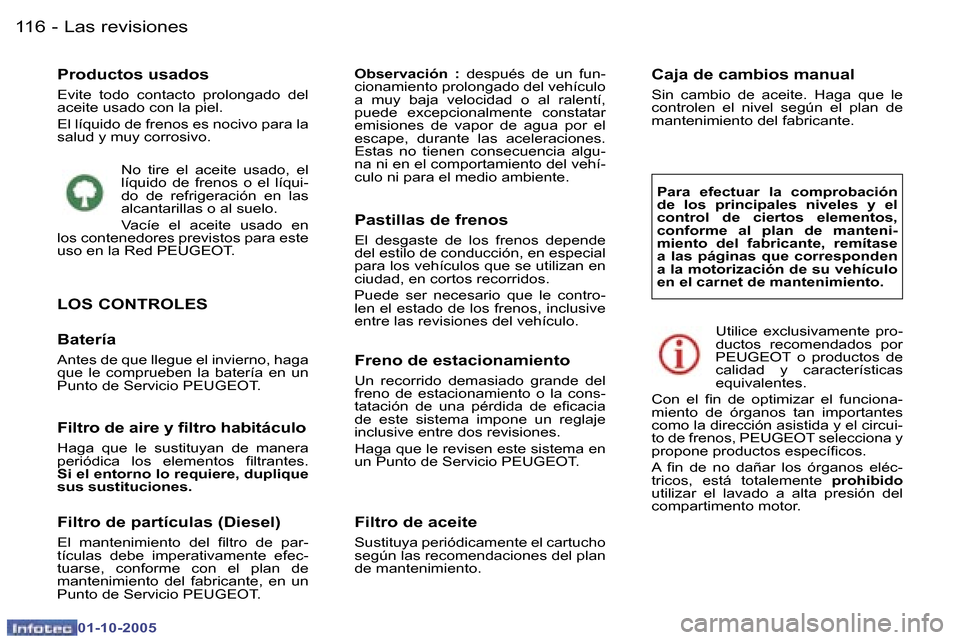

Las revisiones116 -
01-10-2005
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Freno de estacionamiento
Un recorrido demasiado grande del
freno de estacionamiento o la cons-
tatación de una pérdida de eicacia
de este sistema impone un reglaje
inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
No tire el aceite usado, el
líquido de frenos o el líqui-
do de refrigeración en las
alcantarillas o al suelo.
Vacíe el aceite usado en
los contenedores previstos para este
uso en la Red PEUGEOT.
LOS CONTROLES
Batería
Antes de que llegue el invierno, haga
que le comprueben la batería en un
Punto de Servicio PEUGEOT. Observación :
después de un fun-
cionamiento prolongado del vehículo
a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
Pastillas de frenos
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos que se utilizan en
ciudad, en cortos recorridos.
Puede ser necesario que le contro-
len el estado de los frenos, inclusive
entre las revisiones del vehículo. Para efectuar la comprobación
de los principales niveles y el
control de ciertos elementos,
conforme al plan de manteni-
miento del fabricante, remítase
a las páginas que corresponden
a la motorización de su vehículo
en el carnet de mantenimiento.
Utilice exclusivamente pro-
ductos recomendados por
PEUGEOT o productos de
calidad y características
equivalentes.
Con el in de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos especíicos.
A in de no dañar los órganos eléc-
tricos, está totalemente prohibido
utilizar el lavado a alta presión del
compartimento motor.
Filtro de aire y iltro habitáculo
Haga que le sustituyan de manera
periódica los elementos iltrantes.
Si el entorno lo requiere, duplique
sus sustituciones.
Filtro de partículas (Diesel)
El mantenimiento del iltro de par-
tículas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT.
Filtro de aceite
Sustituya periódicamente el cartucho
según las recomendaciones del plan
de mantenimiento.
Caja de cambios manual
Sin cambio de aceite. Haga que le
controlen el nivel según el plan de
mantenimiento del fabricante.

Las revisiones116 -
01-10-2005
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Freno de estacionamiento
Un recorrido demasiado grande del
freno de estacionamiento o la cons-
tatación de una pérdida de eicacia
de este sistema impone un reglaje
inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
No tire el aceite usado, el
líquido de frenos o el líqui-
do de refrigeración en las
alcantarillas o al suelo.
Vacíe el aceite usado en
los contenedores previstos para este
uso en la Red PEUGEOT.
LOS CONTROLES
Batería
Antes de que llegue el invierno, haga
que le comprueben la batería en un
Punto de Servicio PEUGEOT. Observación :
después de un fun-
cionamiento prolongado del vehículo
a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
Pastillas de frenos
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos que se utilizan en
ciudad, en cortos recorridos.
Puede ser necesario que le contro-
len el estado de los frenos, inclusive
entre las revisiones del vehículo. Para efectuar la comprobación
de los principales niveles y el
control de ciertos elementos,
conforme al plan de manteni-
miento del fabricante, remítase
a las páginas que corresponden
a la motorización de su vehículo
en el carnet de mantenimiento.
Utilice exclusivamente pro-
ductos recomendados por
PEUGEOT o productos de
calidad y características
equivalentes.
Con el in de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos especíicos.
A in de no dañar los órganos eléc-
tricos, está totalemente prohibido
utilizar el lavado a alta presión del
compartimento motor.
Filtro de aire y iltro habitáculo
Haga que le sustituyan de manera
periódica los elementos iltrantes.
Si el entorno lo requiere, duplique
sus sustituciones.
Filtro de partículas (Diesel)
El mantenimiento del iltro de par-
tículas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT.
Filtro de aceite
Sustituya periódicamente el cartucho
según las recomendaciones del plan
de mantenimiento.
Caja de cambios manual
Sin cambio de aceite. Haga que le
controlen el nivel según el plan de
mantenimiento del fabricante.

117Las informaciones prácticas-
01-10-2005
Estacionamiento del vehículo
F En la medida de lo posible, inmo-
vilice el vehículo sobre suelo hori-
zontal, estable, y no deslizante.
F Eche el freno de estacionamiento,
quite el contacto y meta la prime-
ra velocidad o la marcha atrás
(posición P para la caja de cam-
bios automática). Acceso a la rueda de repuesto
F
Abra el maletero.
F Abra la tapa para desbloquear el
torno y acceder a su tuerca de
mando.
F Desatornille la tuerca hasta el
inal, con la ayuda de la llave des-
monta-rueda 1, para desenrollar
el cable del torno.

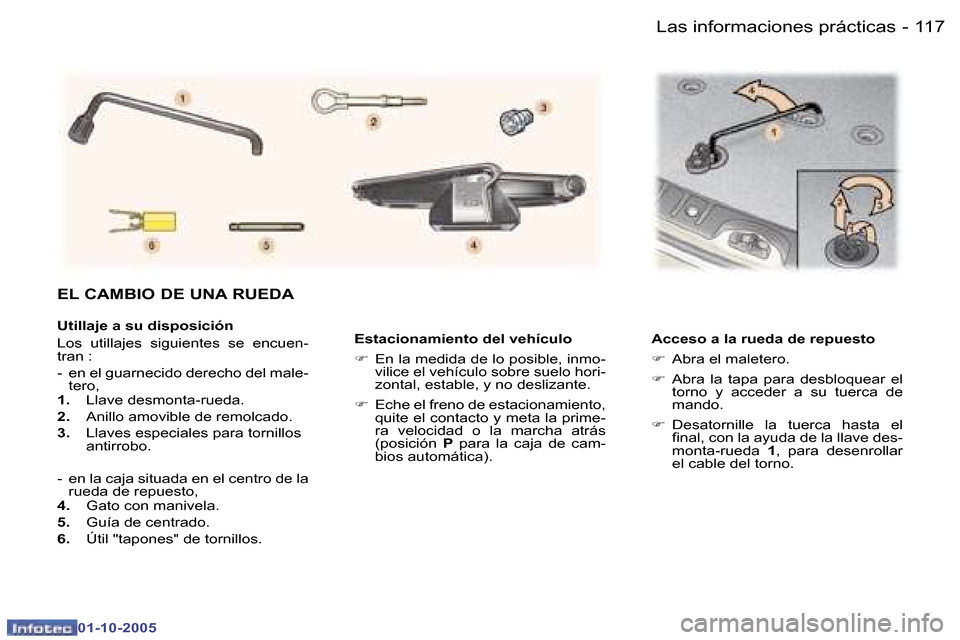

EL CAMBIO DE UNA RUEDA
Utillaje a su disposición
Los utillajes siguientes se encuen-
tran :
- en el guarnecido derecho del male- tero,
1. Llave desmonta-rueda.
2. Anillo amovible de remolcado.
3. Llaves especiales para tornillos
antirrobo.
- en la caja situada en el centro de la rueda de repuesto,
4. Gato con manivela.
5. Guía de centrado.
6. Útil "tapones" de tornillos.

118 -
01-10-2005
119
-
01-10-2005

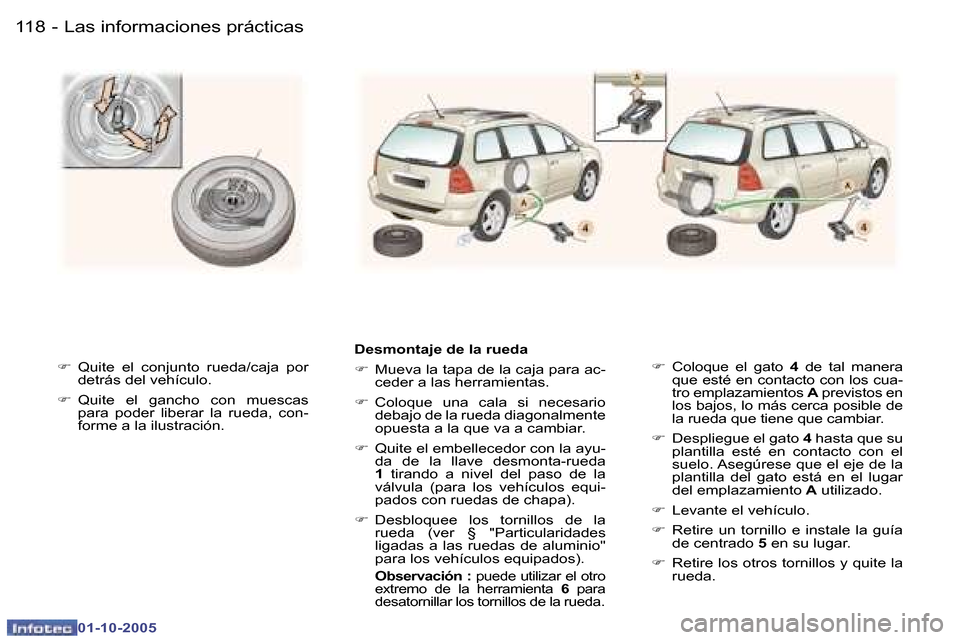

F
Quite el conjunto rueda/caja por
detrás del vehículo.
F Quite el gancho con muescas
para poder liberar la rueda, con-
forme a la ilustración. Desmontaje de la rueda
F
Mueva la tapa de la caja para ac-
ceder a las herramientas.
F Coloque una cala si necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
F Quite el embellecedor con la ayu-
da de la llave desmonta-rueda
1 tirando a nivel del paso de la
válvula (para los vehículos equi-
pados con ruedas de chapa).
F Desbloquee los tornillos de la
rueda (ver § "Particularidades
ligadas a las ruedas de aluminio"
para los vehículos equipados).

Observación : puede utilizar el otro
extremo de la herramienta 6 para
desatornillar los tornillos de la rueda.
F Coloque el gato 4 de tal manera
que esté en contacto con los cua-
tro emplazamientos A previstos en
los bajos, lo más cerca posible de
la rueda que tiene que cambiar.
F Despliegue el gato 4 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el lugar
del emplazamiento A utilizado.
F Levante el vehículo.
F Retire un tornillo e instale la guía
de centrado 5 en su lugar.
F Retire los otros tornillos y quite la
rueda.
Las informaciones prácticas

118 -
01-10-2005
119
-
01-10-2005

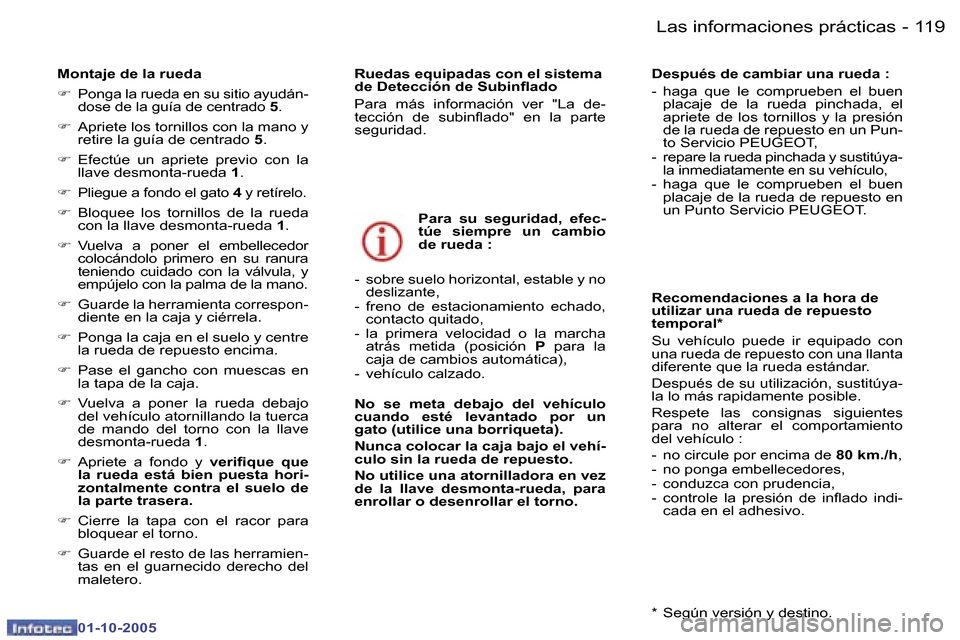

Montaje de la rueda
F
Ponga la rueda en su sitio ayudán-
dose de la guía de centrado 5.
F Apriete los tornillos con la mano y
retire la guía de centrado 5.
F Efectúe un apriete previo con la
llave desmonta-rueda 1.
F Pliegue a fondo el gato 4 y retírelo.
F Bloquee los tornillos de la rueda
con la llave desmonta-rueda 1.
F Vuelva a poner el embellecedor
colocándolo primero en su ranura
teniendo cuidado con la válvula, y
empújelo con la palma de la mano.
F Guarde la herramienta correspon-
diente en la caja y ciérrela.
F Ponga la caja en el suelo y centre
la rueda de repuesto encima.
F Pase el gancho con muescas en
la tapa de la caja.
F Vuelva a poner la rueda debajo
del vehículo atornillando la tuerca
de mando del torno con la llave
desmonta-rueda 1.
F Apriete a fondo y veriique que
la rueda está bien puesta hori-
zontalmente contra el suelo de
la parte trasera.
F Cierre la tapa con el racor para
bloquear el torno.
F Guarde el resto de las herramien-
tas en el guarnecido derecho del
maletero. Para su seguridad, efec-
túe siempre un cambio
de rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.
No se meta debajo del vehículo
cuando esté levantado por un
gato (utilice una borriqueta).
Nunca colocar la caja bajo el vehí-
culo sin la rueda de repuesto.
No utilice una atornilladora en vez
de la llave desmonta-rueda, para
enrollar o desenrollar el torno. Recomendaciones a la hora de
utilizar una rueda de repuesto
temporal*
Su vehículo puede ir equipado con
una rueda de repuesto con una llanta
diferente que la rueda estándar.
Después de su utilización, sustitúya-
la lo más rapidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento
del vehículo :
- no circule por encima de
80 km./h,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de inlado indi- cada en el adhesivo.
* Según versión y destino.
Después de cambiar una rueda :
- haga que le comprueben el buen
placaje de la rueda pinchada, el
apriete de los tornillos y la presión
de la rueda de repuesto en un Pun-
to Servicio PEUGEOT,
- repare la rueda pinchada y sustitúya- la inmediatamente en su vehículo,
- haga que le comprueben el buen placaje de la rueda de repuesto en
un Punto Servicio PEUGEOT.
Ruedas equipadas con el sistema
de Detección de Subinlado
Para más información ver "La de-
tección de subinlado" en la parte
seguridad.
Las informaciones prácticas

120 -
01-10-2005
121Las informaciones prácticas-
01-10-2005

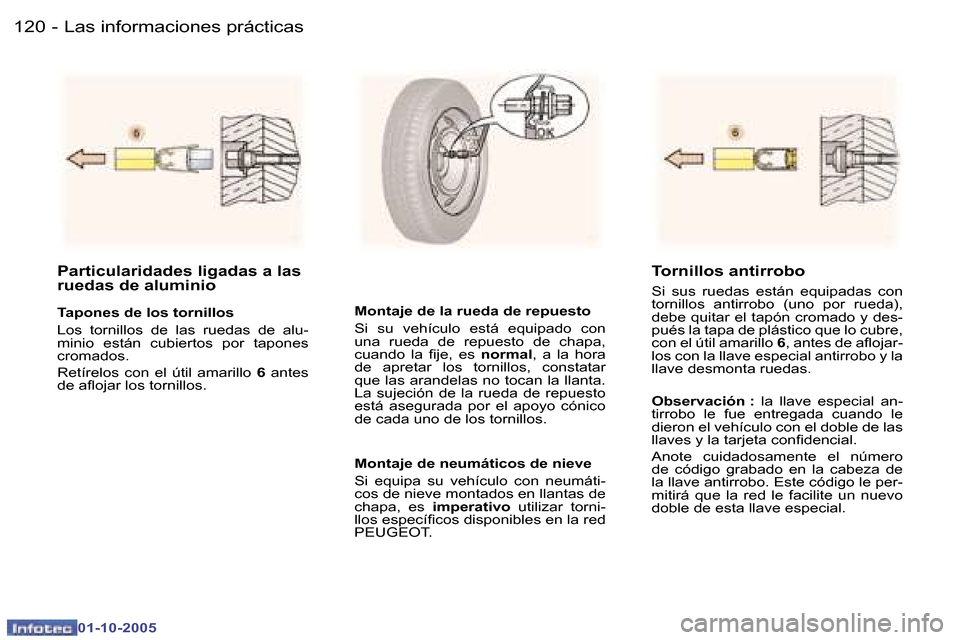

Particularidades ligadas a las
ruedas de aluminio
Tapones de los tornillos
Los tornillos de las ruedas de alu-
minio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 6 antes
de alojar los tornillos. Montaje de la rueda de repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es
normal, a la hora
de apretar los tornillos, constatar
que las arandelas no tocan la llanta.
La sujeción de la rueda de repuesto
está asegurada por el apoyo cónico
de cada uno de los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y des-
pués la tapa de plástico que lo cubre,
con el útil amarillo 6, antes de alojar-
los con la llave especial antirrobo y la
llave desmonta ruedas.
Observación : la llave especial an-
tirrobo le fue entregada cuando le
dieron el vehículo con el doble de las
llaves y la tarjeta conidencial.
Anote cuidadosamente el número
de código grabado en la cabeza de
la llave antirrobo. Este código le per-
mitirá que la red le facilite un nuevo
doble de esta llave especial.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es
imperativo utilizar torni-
llos especíicos disponibles en la red
PEUGEOT.
Las informaciones prácticas

120 -
01-10-2005
121Las informaciones prácticas-
01-10-2005
1. Luces de cruce (H1-55 W o lámpara de xenón).
ATENCIÓN : RIESGO DE
ELECTROCUCIÓN
El cambio de una lámpara de xenón
se debe efectuar por un Punto de
Servicio PEUGEOT.
2. Luces de carretera (H7-55 W).
F Retire la tapa de protección co-
rrespondiente a la lámpara defec-
tuosa.
F Desconecte el conector.
F Presione en el extremo de cada
grapa de ijación. Sustituya la
lámpara.
Durante el montaje, asegúrese de la correcta posición de las mues-
cas de orientación y del correcto
bloqueo de las grapas de ijación. F
Vuelva a conectar el conector.
F Monte la tapa de protección.

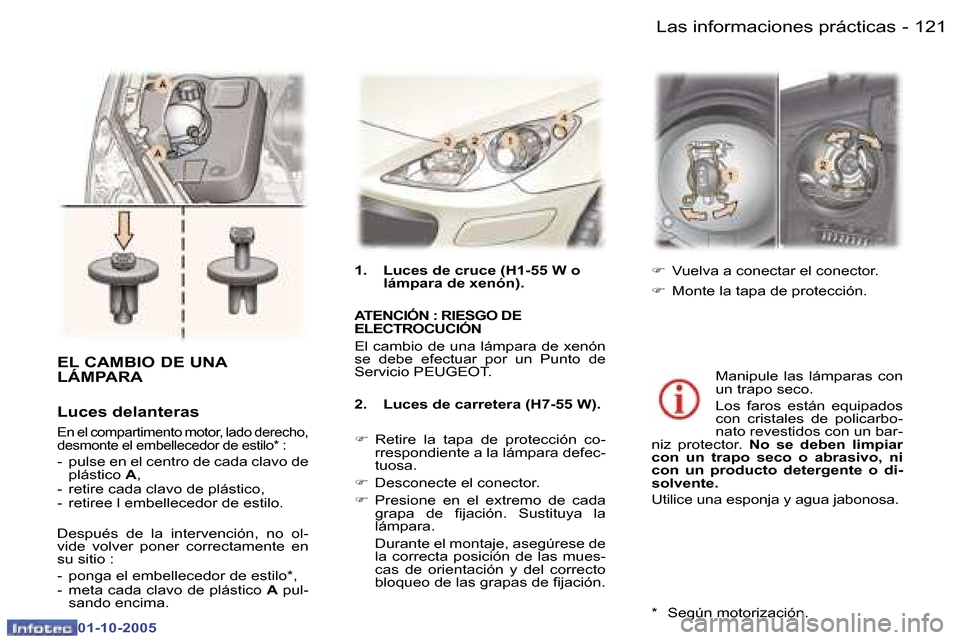

EL CAMBIO DE UNA
LÁMPARA
Luces delanteras
En el compartimento motor, lado derecho,
desmonte el embellecedor de estilo* :
- pulse en el centro de cada clavo de
plástico A,
- retire cada clavo de plástico,
- retiree l embellecedor de estilo.
Después de la intervención, no ol-
vide volver poner correctamente en
su sitio :
- ponga el embellecedor de estilo*,
- meta cada clavo de plástico A pul-
sando encima. * Según motorización.Manipule las lámparas con
un trapo seco.
Los faros están equipados
con cristales de policarbo-
nato revestidos con un bar-
niz protector. No se deben limpiar
con un trapo seco o abrasivo, ni
con un producto detergente o di-
solvente.
Utilice una esponja y agua jabonosa.

122 -
01-10-2005
123Las informaciones prácticas-
01-10-2005

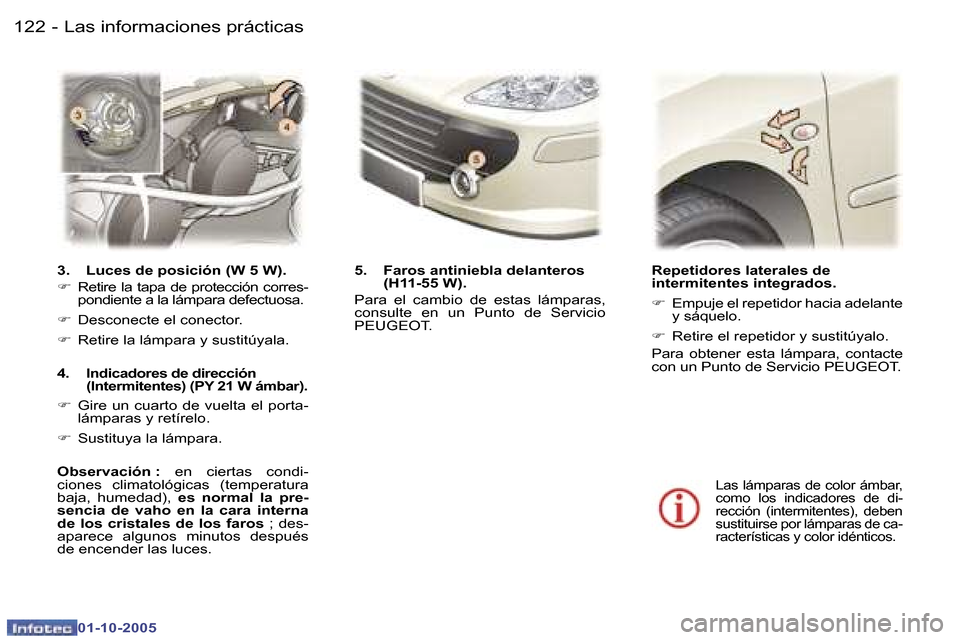

3. Luces de posición (W 5 W).
F Retire la tapa de protección corres-
pondiente a la lámpara defectuosa.
F Desconecte el conector.
F Retire la lámpara y sustitúyala.
4. Indicadores de dirección
(Intermitentes) (PY 21 W ámbar).
F Gire un cuarto de vuelta el porta-
lámparas y retírelo.
F Sustituya la lámpara.
Observación : en ciertas condi-
ciones climatológicas (temperatura
baja, humedad), es normal la pre-
sencia de vaho en la cara interna
de los cristales de los faros ; des-
aparece algunos minutos después
de encender las luces. 5. Faros antiniebla delanteros
(H11-55 W).
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT. Repetidores laterales de
intermitentes integrados.
F
Empuje el repetidor hacia adelante
y sáquelo.
F Retire el repetidor y sustitúyalo.
Para obtener esta lámpara, contacte
con un Punto de Servicio PEUGEOT.
Las lámparas de color ámbar,
como los indicadores de di-
rección (intermitentes), deben
sustituirse por lámparas de ca-
racterísticas y color idénticos.
Las informaciones prácticas
