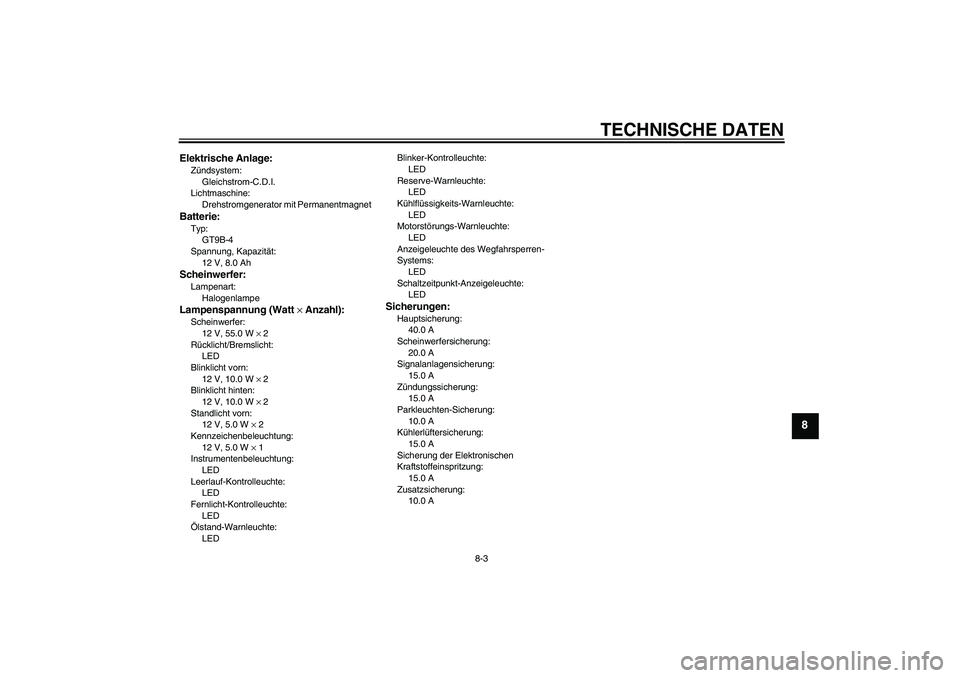

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Gleichstrom-C.D.I.
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeits-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
15.0 A
Zusatzsicherung:
10.0 A
5SLG1.book Page 3 Tuesday, August 5, 2003 3:55 PM

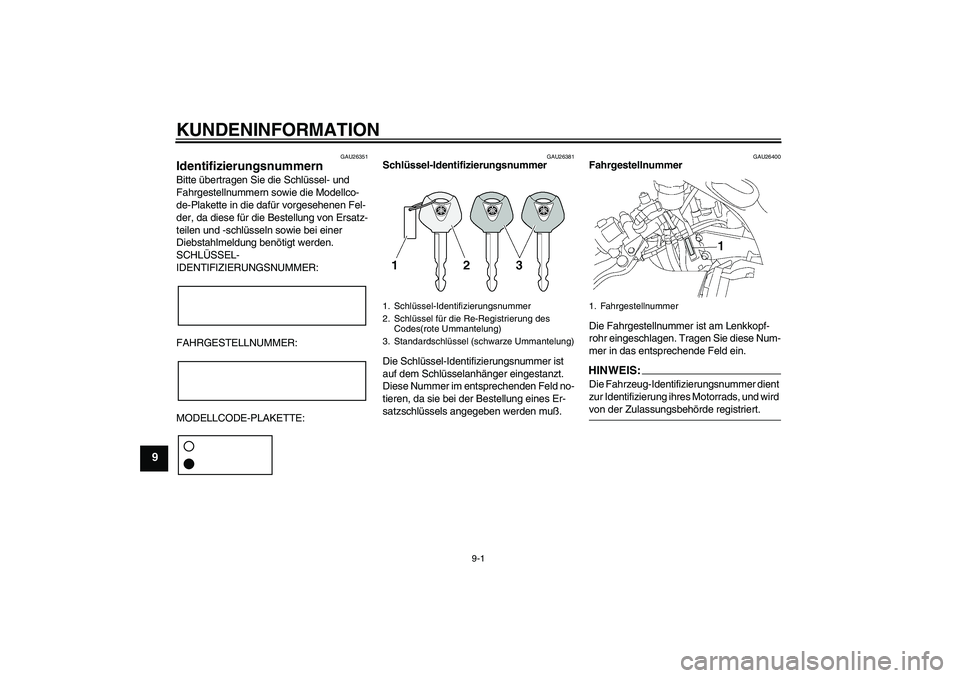

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes(rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
5SLG1.book Page 1 Tuesday, August 5, 2003 3:55 PM

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-17.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
chapter9 Page 2 Wednesday, August 6, 2003 1:31 PM

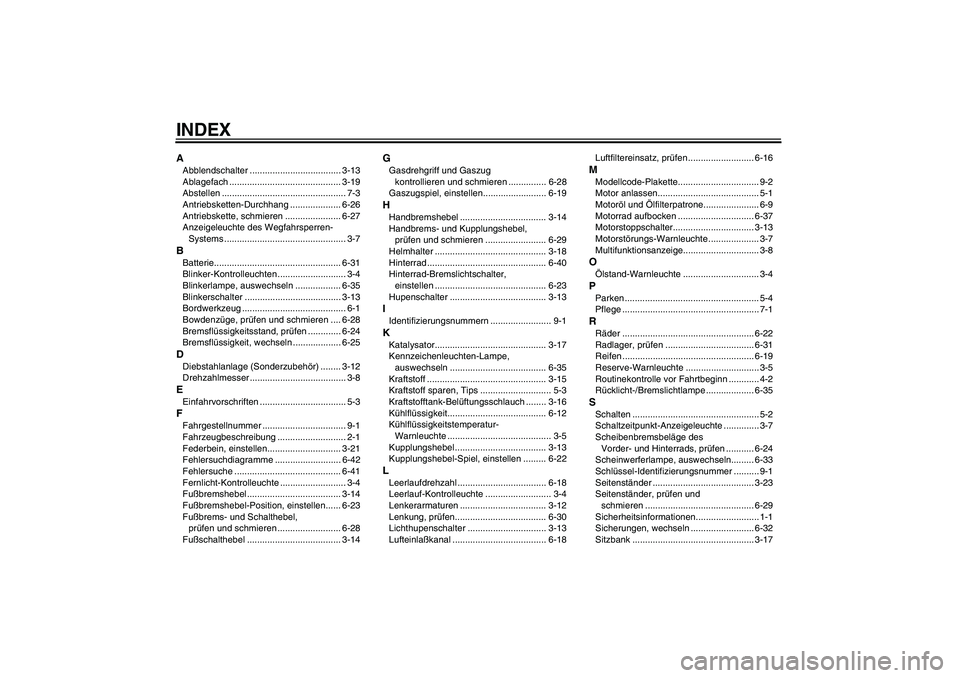

INDEXAAbblendschalter .................................... 3-13
Ablagefach ............................................ 3-19
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-26
Antriebskette, schmieren ...................... 6-27
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-31
Blinker-Kontrolleuchten ........................... 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-13
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-28
Bremsflüssigkeitsstand, prüfen ............. 6-24
Bremsflüssigkeit, wechseln ................... 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-12
Drehzahlmesser ...................................... 3-8EEinfahrvorschriften .................................. 5-3FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen............................. 3-21
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrolleuchte .......................... 3-4
Fußbremshebel ..................................... 3-14
Fußbremshebel-Position, einstellen...... 6-23
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-28
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug
kontrollieren und schmieren ............... 6-28
Gaszugspiel, einstellen......................... 6-19HHandbremshebel .................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-29
Helmhalter ............................................ 3-18
Hinterrad ............................................... 6-40
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-23
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-17
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-35
Kraftstoff ............................................... 3-15
Kraftstoff sparen, Tips ............................ 5-3
Kraftstofftank-Belüftungsschlauch ........ 3-16
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-22LLeerlaufdrehzahl ................................... 6-18
Leerlauf-Kontrolleuchte .......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkung, prüfen.................................... 6-30
Lichthupenschalter ............................... 3-13
Lufteinlaßkanal ..................................... 6-18Luftfiltereinsatz, prüfen .......................... 6-16
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorrad aufbocken .............................. 6-37
Motorstoppschalter................................ 3-13
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsanzeige.............................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-31
Reifen .................................................... 6-19
Reserve-Warnleuchte ............................. 3-5
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe ................... 6-35SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-7
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-24
Scheinwerferlampe, auswechseln......... 6-33
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-23
Seitenständer, prüfen und
schmieren ........................................... 6-29
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-32
Sitzbank ................................................ 3-17
5SLG1.book Page 1 Tuesday, August 5, 2003 3:55 PM

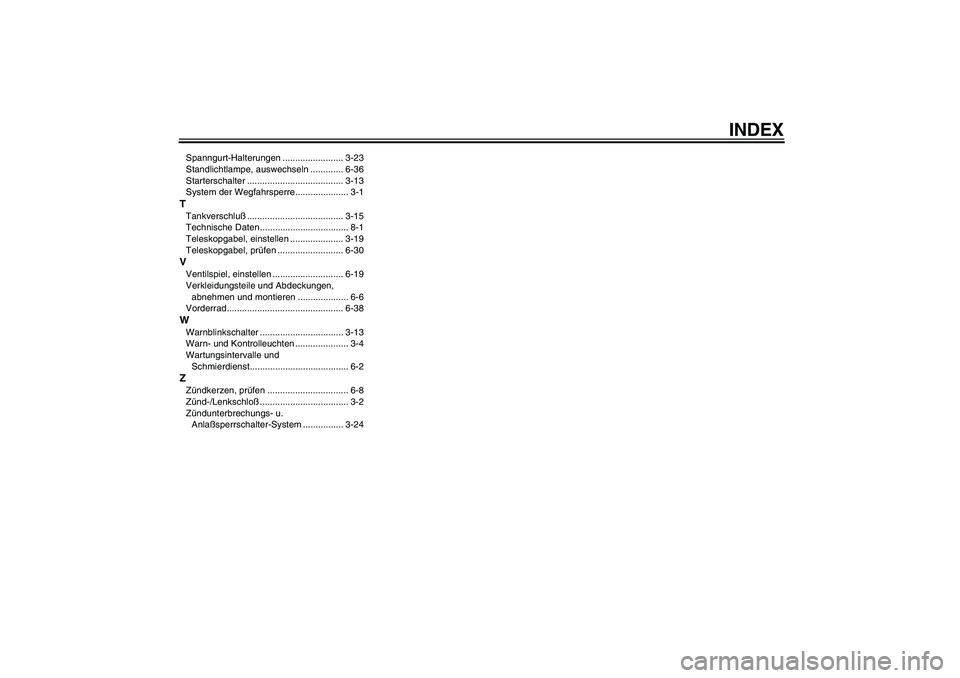

INDEX
Spanngurt-Halterungen ........................ 3-23
Standlichtlampe, auswechseln ............. 6-36
Starterschalter ...................................... 3-13
System der Wegfahrsperre..................... 3-1TTankverschluß...................................... 3-15
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-19
Teleskopgabel, prüfen .......................... 6-30VVentilspiel, einstellen ............................ 6-19
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .................... 6-6
Vorderrad.............................................. 6-38WWarnblinkschalter ................................. 3-13
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und
Schmierdienst....................................... 6-2ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-24
5SLG1.book Page 2 Tuesday, August 5, 2003 3:55 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

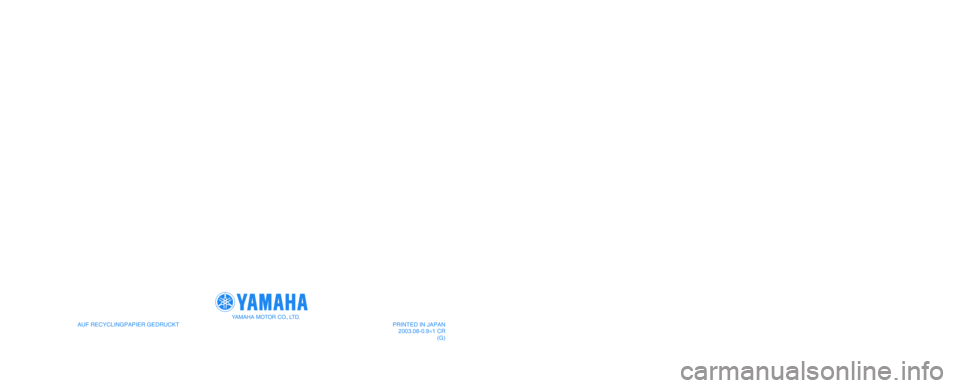

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.08-0.9×1 CR
(G)5SL-28199-G1
YZF-R6
BEDIENUNGSANLEITUNG
