2004 YAMAHA YZF-R1 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

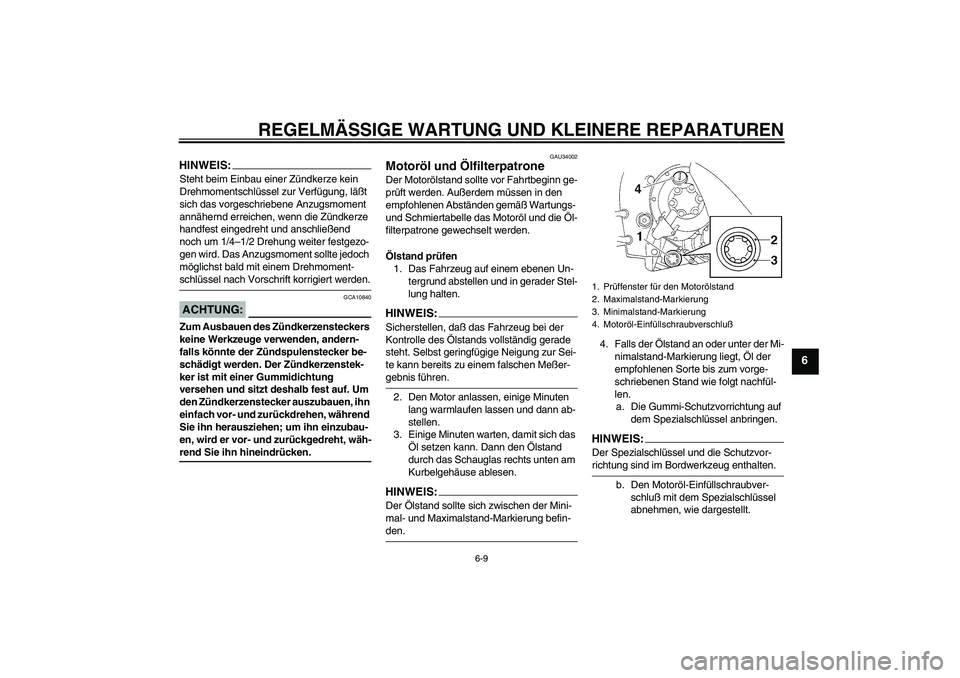

6-9
6
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenstek-
ker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken.
GAU34002
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand wie folgt nachfül-
len.
a. Die Gummi-Schutzvorrichtung auf
dem Spezialschlüssel anbringen.
HINWEIS:Der Spezialschlüssel und die Schutzvor-richtung sind im Bordwerkzeug enthalten.
b. Den Motoröl-Einfüllschraubver-
schluß mit dem Spezialschlüssel
abnehmen, wie dargestellt.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluß
U5VYG0G0.book Page 9 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

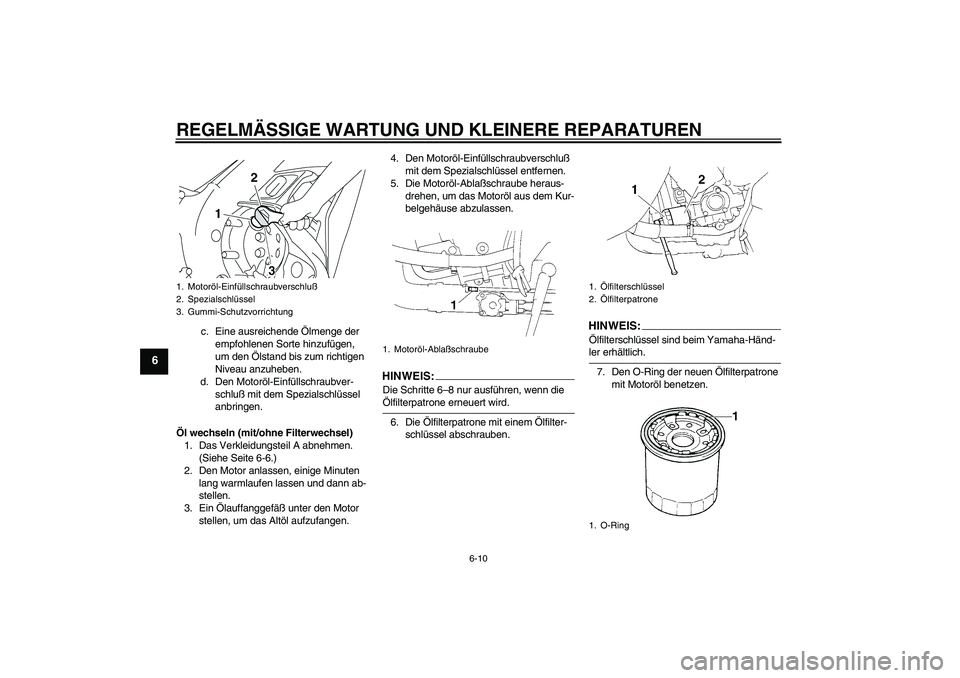

6-10
6
c. Eine ausreichende Ölmenge der
empfohlenen Sorte hinzufügen,
um den Ölstand bis zum richtigen
Niveau anzuheben.
d. Den Motoröl-Einfüllschraubver-
schluß mit dem Spezialschlüssel
anbringen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Motoröl-Einfüllschraubverschluß
mit dem Spezialschlüssel entfernen.
5. Die Motoröl-Ablaßschraube heraus-
drehen, um das Motoröl aus dem Kur-
belgehäuse abzulassen.
HINWEIS:Die Schritte 6–8 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
6. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
7. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
1. Motoröl-Einfüllschraubverschluß
2. Spezialschlüssel
3. Gummi-Schutzvorrichtung
1. Motoröl-Ablaßschraube
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
U5VYG0G0.book Page 10 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

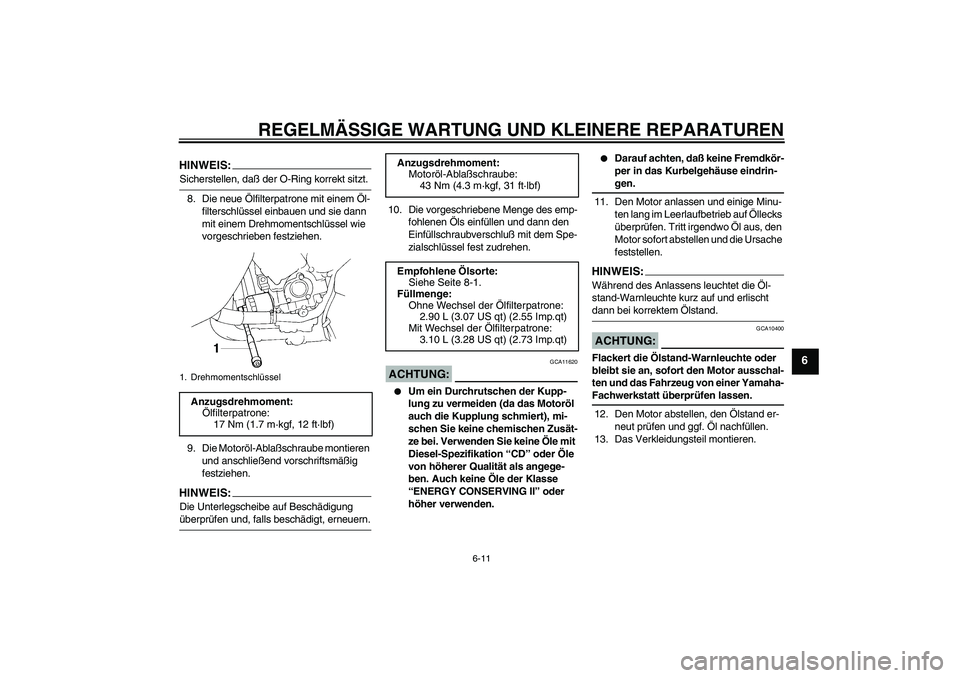

6-11
6
HINWEIS:Sicherstellen, daß der O-Ring korrekt sitzt.
8. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
9. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.10. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß mit dem Spe-
zialschlüssel fest zudrehen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
12. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
13. Das Verkleidungsteil montieren.
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U5VYG0G0.book Page 11 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

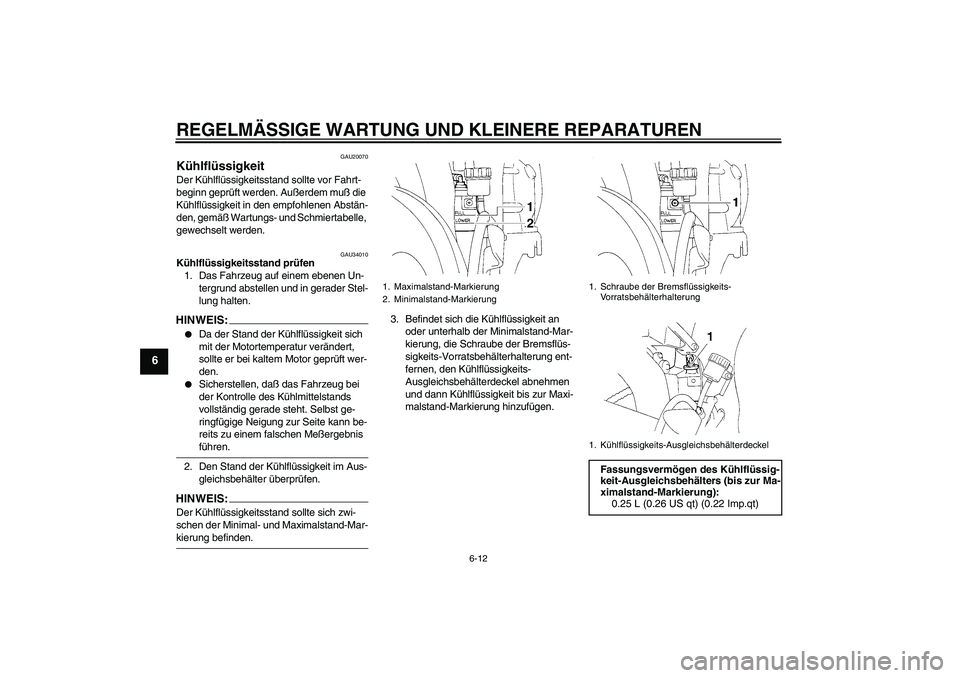

6-12
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muß die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAU34010
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Meßergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich die Kühlflüssigkeit an
oder unterhalb der Minimalstand-Mar-
kierung, die Schraube der Bremsflüs-
sigkeits-Vorratsbehälterhalterung ent-
fernen, den Kühlflüssigkeits-
Ausgleichsbehälterdeckel abnehmen
und dann Kühlflüssigkeit bis zur Maxi-
malstand-Markierung hinzufügen.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Schraube der Bremsflüssigkeits-
Vorratsbehälterhalterung
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassungsvermögen des Kühlflüssig-
keit-Ausgleichsbehälters (bis zur Ma-
ximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5VYG0G0.book Page 12 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

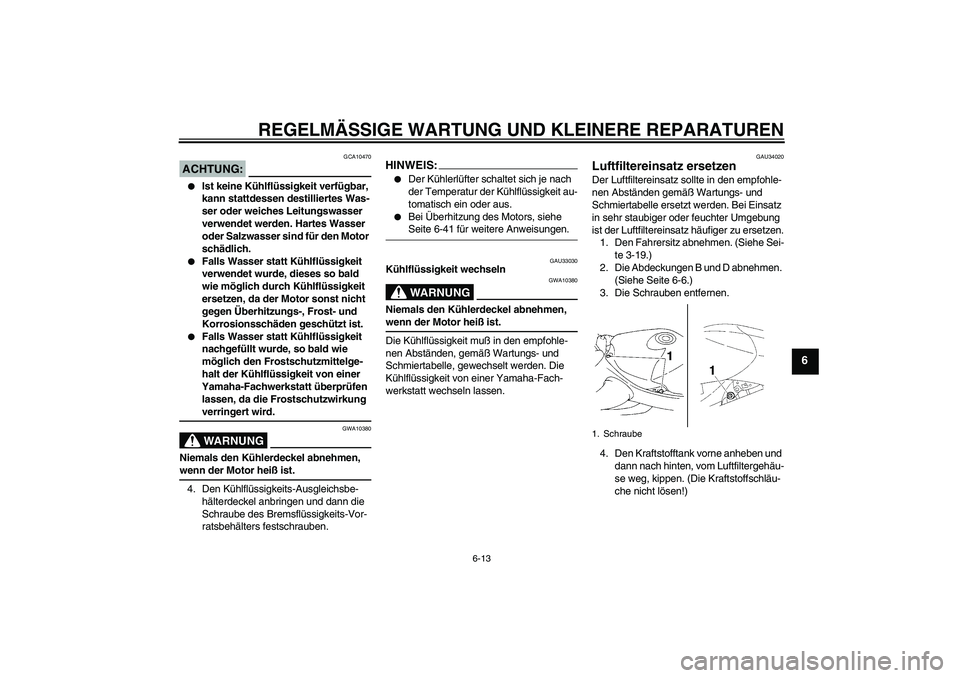

6-13
6
ACHTUNG:
GCA10470


Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.


Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.


Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
4. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen und dann die
Schraube des Bremsflüssigkeits-Vor-
ratsbehälters festschrauben.
HINWEIS:

Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.


Bei Überhitzung des Motors, siehe Seite 6-41 für weitere Anweisungen.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
Die Kühlflüssigkeit muß in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
GAU34020
Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckungen B und D abnehmen.
(Siehe Seite 6-6.)
3. Die Schrauben entfernen.
4. Den Kraftstofftank vorne anheben und
dann nach hinten, vom Luftfiltergehäu-
se weg, kippen. (Die Kraftstoffschläu-
che nicht lösen!)1. Schraube
U5VYG0G0.book Page 13 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

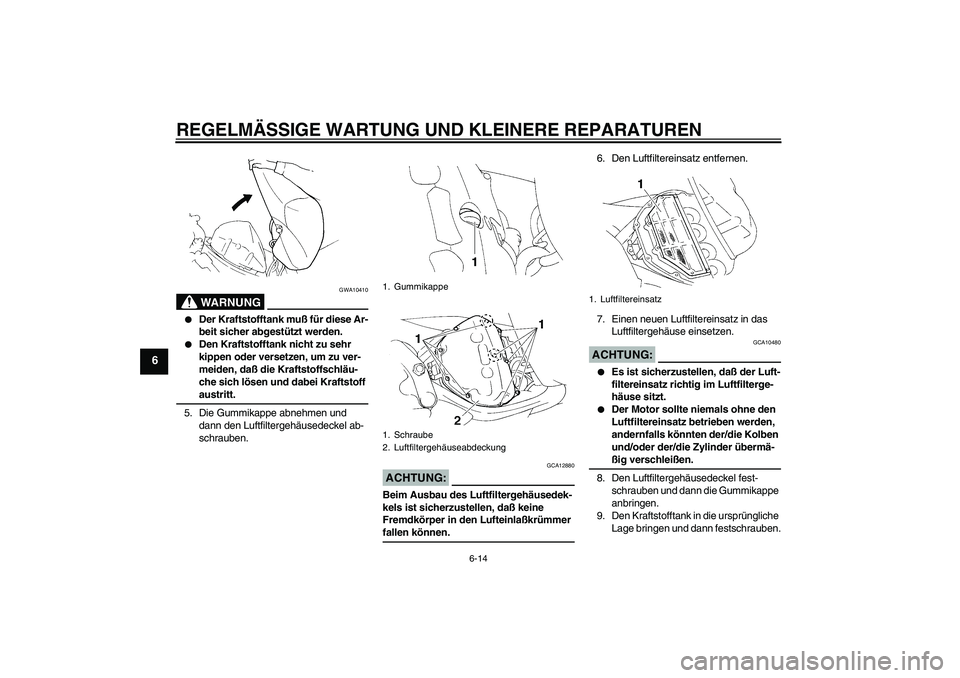

6-14
6
WARNUNG
GWA10410


Der Kraftstofftank muß für diese Ar-
beit sicher abgestützt werden.


Den Kraftstofftank nicht zu sehr
kippen oder versetzen, um zu ver-
meiden, daß die Kraftstoffschläu-
che sich lösen und dabei Kraftstoff austritt.
5. Die Gummikappe abnehmen und
dann den Luftfiltergehäusedeckel ab-
schrauben.
ACHTUNG:
GCA12880
Beim Ausbau des Luftfiltergehäusedek-
kels ist sicherzustellen, daß keine
Fremdkörper in den Lufteinlaßkrümmer fallen können.6. Den Luftfiltereinsatz entfernen.
7. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG:
GCA10480


Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
8. Den Luftfiltergehäusedeckel fest-
schrauben und dann die Gummikappe
anbringen.
9. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
1. Gummikappe
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
U5VYG0G0.book Page 14 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

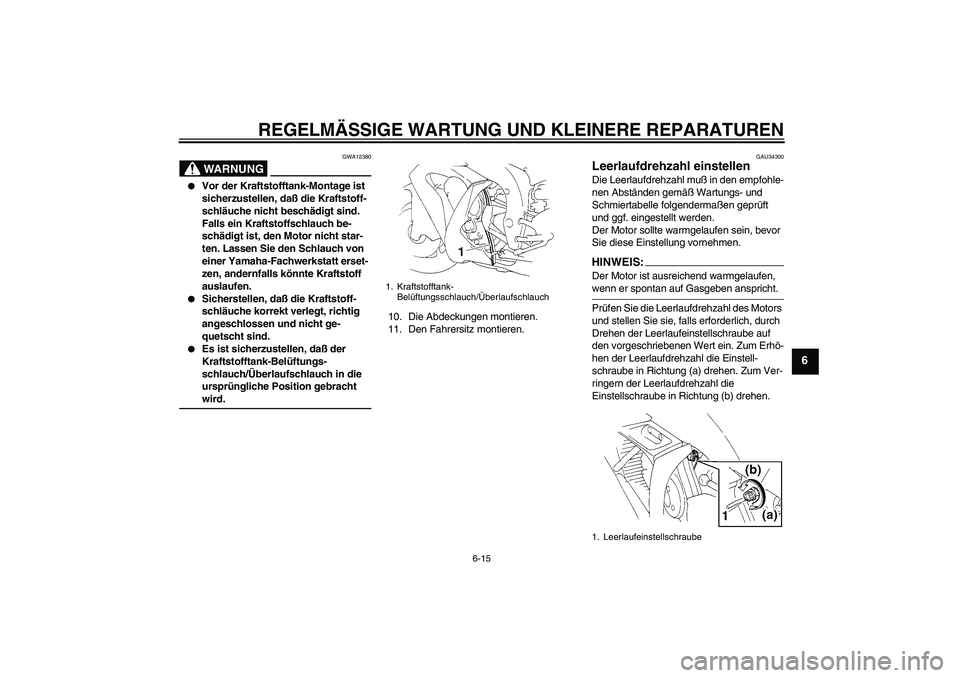

6-15
6
WARNUNG
GWA12380


Vor der Kraftstofftank-Montage ist
sicherzustellen, daß die Kraftstoff-
schläuche nicht beschädigt sind.
Falls ein Kraftstoffschlauch be-
schädigt ist, den Motor nicht star-
ten. Lassen Sie den Schlauch von
einer Yamaha-Fachwerkstatt erset-
zen, andernfalls könnte Kraftstoff
auslaufen.


Sicherstellen, daß die Kraftstoff-
schläuche korrekt verlegt, richtig
angeschlossen und nicht ge-
quetscht sind.


Es ist sicherzustellen, daß der
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch in die
ursprüngliche Position gebracht wird.10. Die Abdeckungen montieren.
11. Den Fahrersitz montieren.
GAU34300
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warmgelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:
Der Motor ist ausreichend warmgelaufen, wenn er spontan auf Gasgeben anspricht.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
1. Kraftstofftank-
Belüftungsschlauch/Überlaufschlauch
1. Leerlaufeinstellschraube
U5VYG0G0.book Page 15 Wednesday, November 26, 2003 5:22 PM

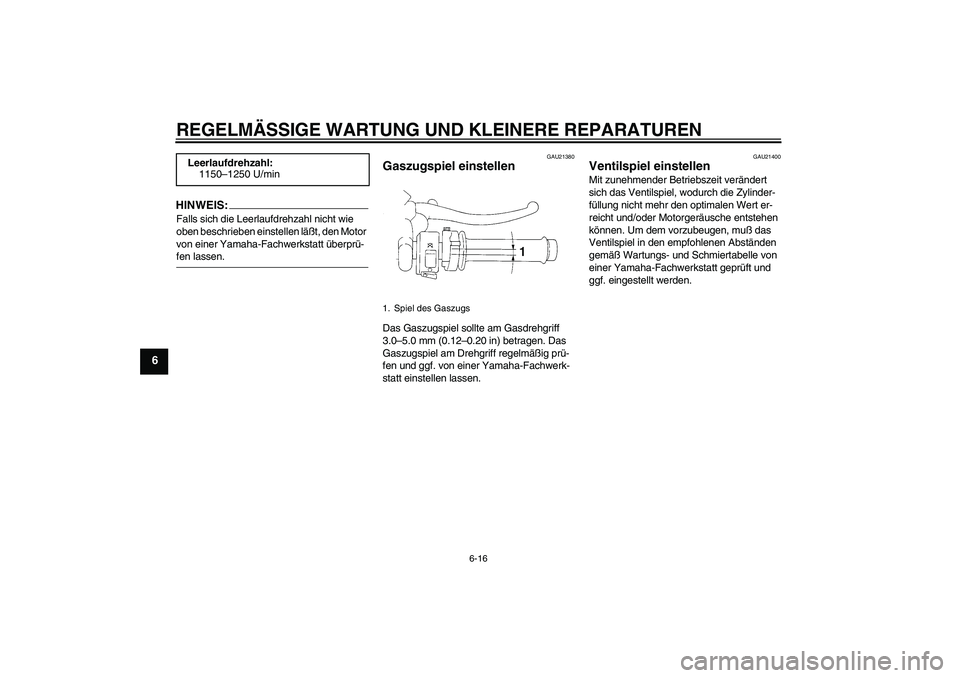

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Motor
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
GAU21380
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21400
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden. Leerlaufdrehzahl:
1150–1250 U/min
1. Spiel des Gaszugs
U5VYG0G0.book Page 16 Wednesday, November 26, 2003 5:22 PM
