2004 YAMAHA YZF-R1 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
6
GAU25911

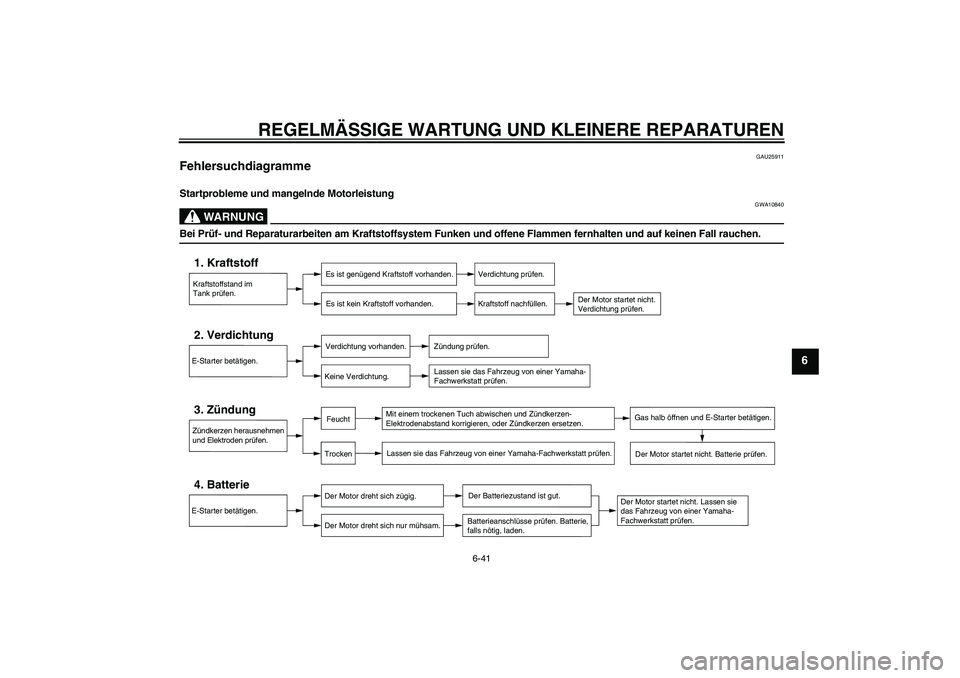

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung vorhanden.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5VYG0G0.book Page 41 Wednesday, November 26, 2003 5:22 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-42
6

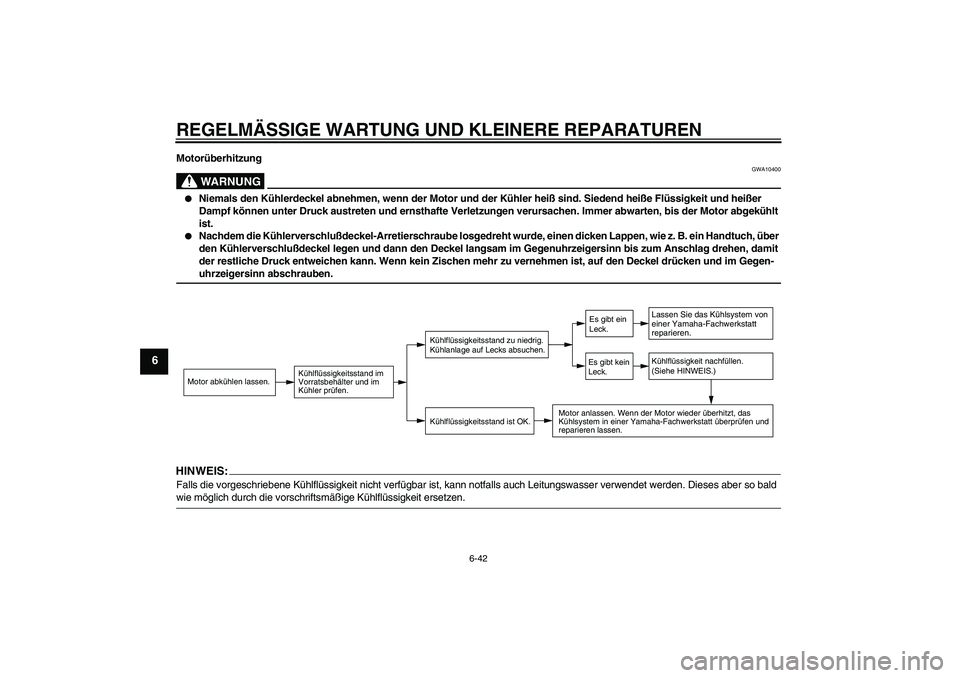

Motorüberhitzung
WARNUNG
GWA10400


Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.


Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch, über
den Kühlerverschlußdeckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit
der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und im Gegen-uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U5VYG0G0.book Page 42 Wednesday, November 26, 2003 5:22 PM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-1
7
GAU26020

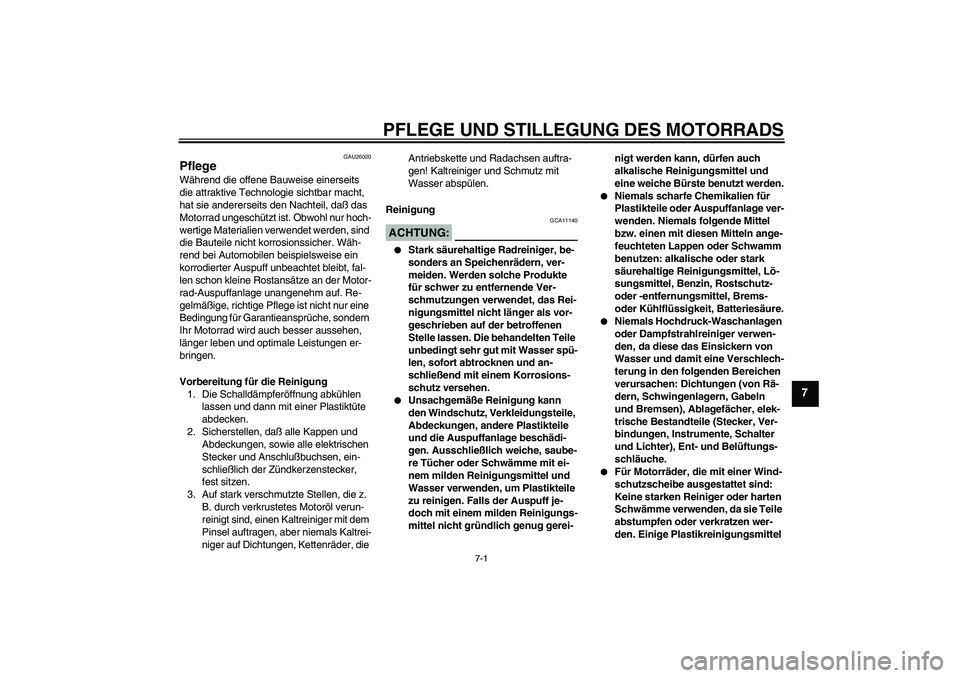

Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, daß alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlußbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG:
GCA11140


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
den Windschutz, Verkleidungsteile,
Abdeckungen, andere Plastikteile
und die Auspuffanlage beschädi-
gen. Ausschließlich weiche, saube-
re Tücher oder Schwämme mit ei-
nem milden Reinigungsmittel und
Wasser verwenden, um Plastikteile
zu reinigen. Falls der Auspuff je-
doch mit einem milden Reinigungs-
mittel nicht gründlich genug gerei-nigt werden kann, dürfen auch
alkalische Reinigungsmittel und
eine weiche Bürste benutzt werden.


Niemals scharfe Chemikalien für
Plastikteile oder Auspuffanlage ver-
wenden. Niemals folgende Mittel
bzw. einen mit diesen Mitteln ange-
feuchteten Lappen oder Schwamm
benutzen: alkalische oder stark
säurehaltige Reinigungsmittel, Lö-
sungsmittel, Benzin, Rostschutz-
oder -entfernungsmittel, Brems-
oder Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwingenlagern, Gabeln
und Bremsen), Ablagefächer, elek-
trische Bestandteile (Stecker, Ver-
bindungen, Instrumente, Schalter
und Lichter), Ent- und Belüftungs-
schläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
U5VYG0G0.book Page 1 Wednesday, November 26, 2003 5:22 PM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-2
7

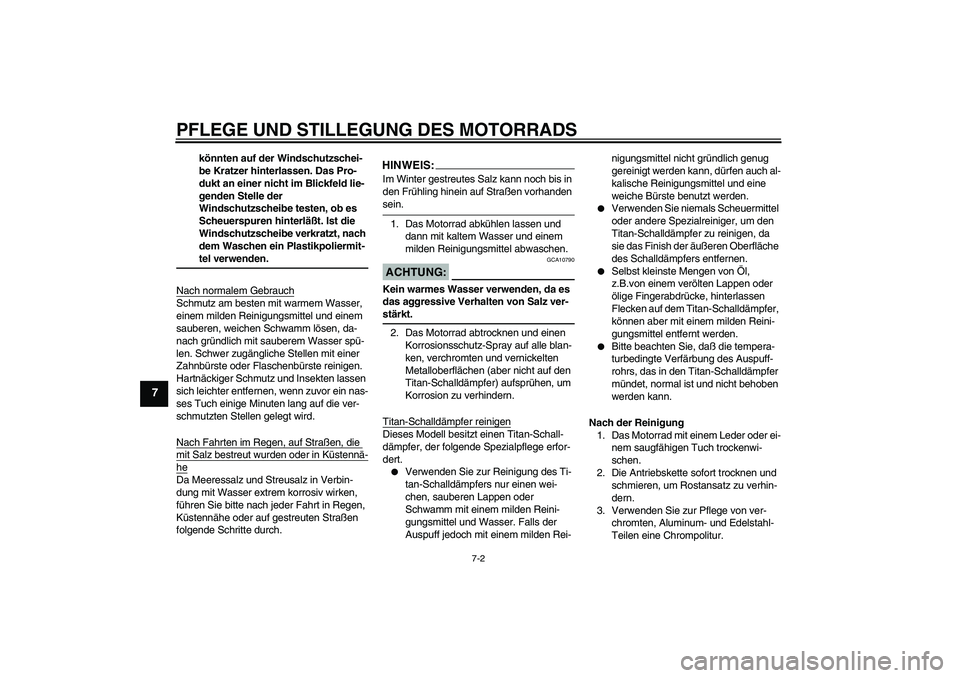

könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterläßt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Das Motorrad abtrocknen und einen
Korrosionsschutz-Spray auf alle blan-
ken, verchromten und vernickelten
Metalloberflächen (aber nicht auf den
Titan-Schalldämpfer) aufsprühen, um
Korrosion zu verhindern.
Titan-Schalldämpfer reinigenDieses Modell besitzt einen Titan-Schall-
dämpfer, der folgende Spezialpflege erfor-
dert.

Verwenden Sie zur Reinigung des Ti-
tan-Schalldämpfers nur einen wei-
chen, sauberen Lappen oder
Schwamm mit einem milden Reini-
gungsmittel und Wasser. Falls der
Auspuff jedoch mit einem milden Rei-nigungsmittel nicht gründlich genug
gereinigt werden kann, dürfen auch al-
kalische Reinigungsmittel und eine
weiche Bürste benutzt werden.


Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um den
Titan-Schalldämpfer zu reinigen, da
sie das Finish der äußeren Oberfläche
des Schalldämpfers entfernen.


Selbst kleinste Mengen von Öl,
z.B.von einem verölten Lappen oder
ölige Fingerabdrücke, hinterlassen
Flecken auf dem Titan-Schalldämpfer,
können aber mit einem milden Reini-
gungsmittel entfernt werden.


Bitte beachten Sie, daß die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in den Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen eine Chrompolitur.
U5VYG0G0.book Page 2 Wednesday, November 26, 2003 5:22 PM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7

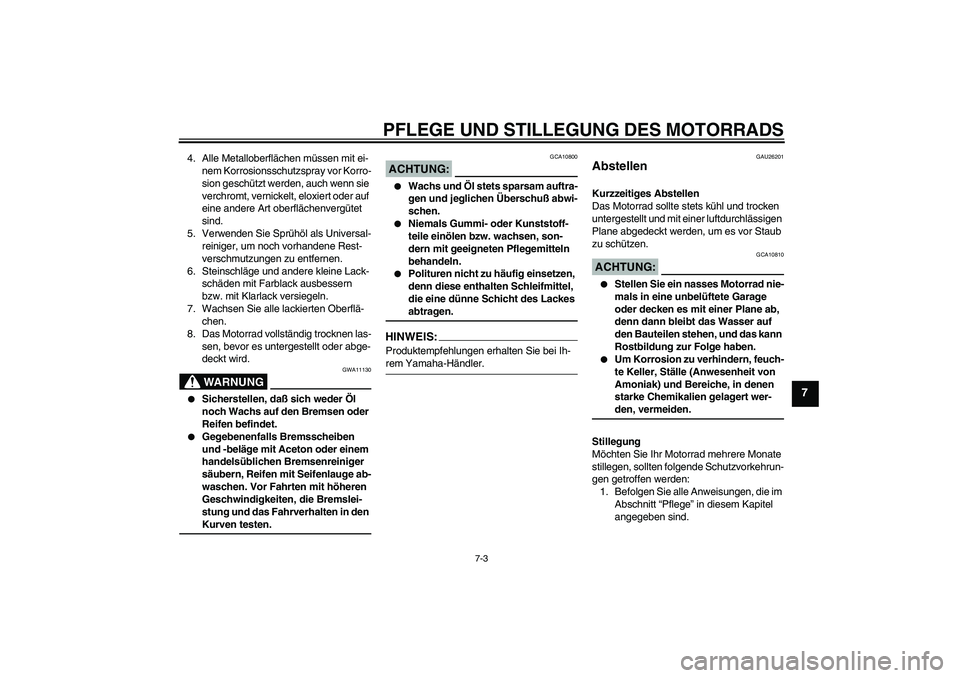

4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11130


Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.


Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten, die Bremslei-
stung und das Fahrverhalten in den Kurven testen.
ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26201
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
U5VYG0G0.book Page 3 Wednesday, November 26, 2003 5:22 PM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7

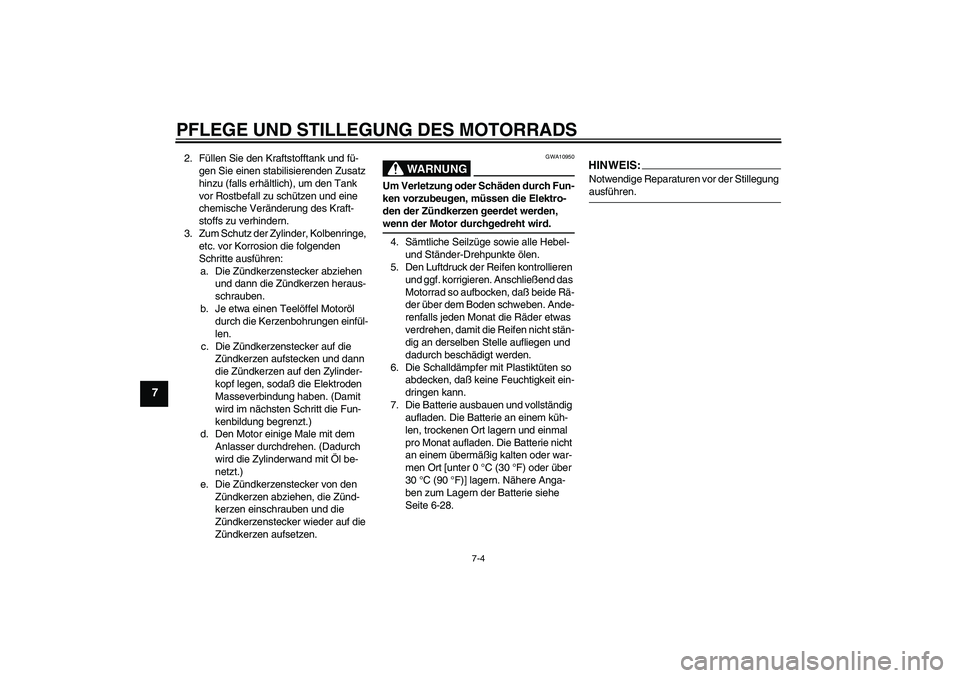

2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodaß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.
U5VYG0G0.book Page 4 Wednesday, November 26, 2003 5:22 PM

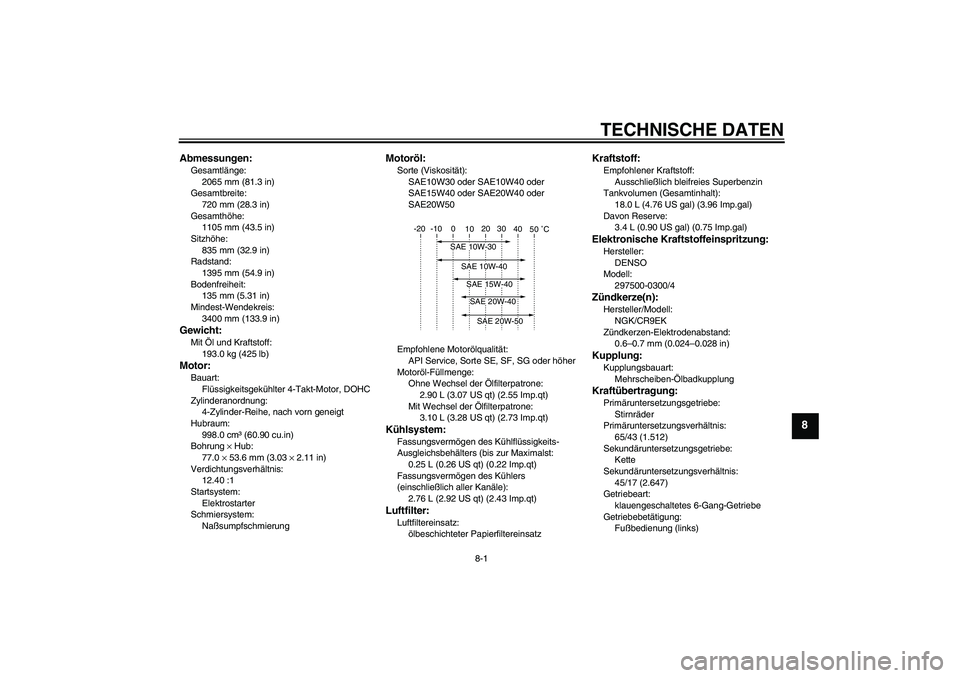

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2065 mm (81.3 in)
Gesamtbreite:
720 mm (28.3 in)
Gesamthöhe:
1105 mm (43.5 in)
Sitzhöhe:
835 mm (32.9 in)
Radstand:
1395 mm (54.9 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3400 mm (133.9 in)Gewicht:Mit Öl und Kraftstoff:
193.0 kg (425 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
998.0 cm³ (60.90 cu.in)
Bohrung × Hub:
77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis:
12.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt) (2.73 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalst:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.76 L (2.92 US qt) (2.43 Imp.qt)Luftfilter:Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
18.0 L (4.76 US gal) (3.96 Imp.gal)
Davon Reserve:
3.4 L (0.90 US gal) (0.75 Imp.gal)Elektronische Kraftstoffeinspritzung:Hersteller:
DENSO
Modell:
297500-0300/4Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
65/43 (1.512)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/17 (2.647)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VYG0G0.book Page 1 Wednesday, November 26, 2003 5:22 PM

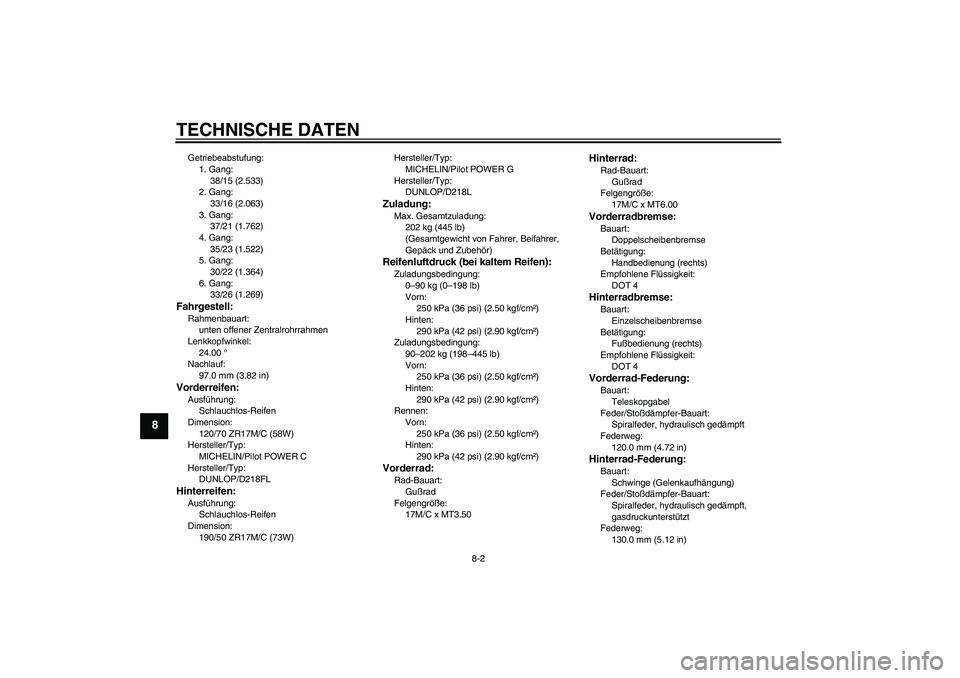

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
30/22 (1.364)
6. Gang:
33/26 (1.269)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 °
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/Pilot POWER C
Hersteller/Typ:
DUNLOP/D218FLHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17M/C (73W)Hersteller/Typ:
MICHELIN/Pilot POWER G
Hersteller/Typ:
DUNLOP/D218L
Zuladung:Max. Gesamtzuladung:
202 kg (445 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–202 kg (198–445 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U5VYG0G0.book Page 2 Wednesday, November 26, 2003 5:22 PM
