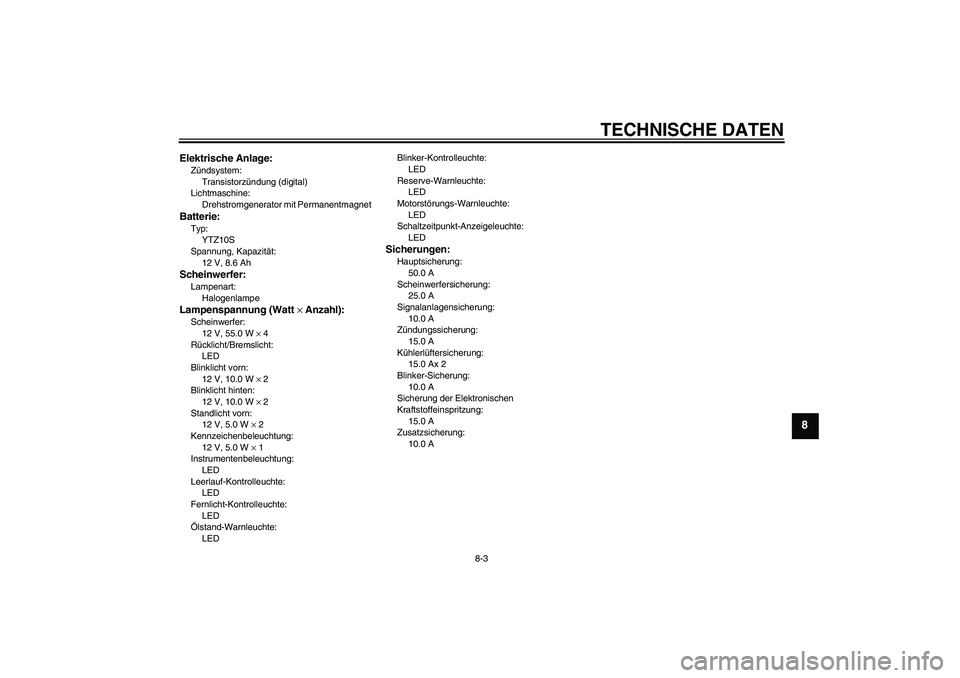

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 55.0 W × 4
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 Ax 2
Blinker-Sicherung:
10.0 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
15.0 A
Zusatzsicherung:
10.0 A
