FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
AV I S O
PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou“LOCK”.
PAU33000
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro e dos mínimos estão acesas.
A luz de perigo e as luzes de mudança de
direcção podem ser ligadas, mas todos os
outros sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser rodada para “”.
PRECAUÇÃO:
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-gar.
PAU11001
Indicadores luminosos e luzes
de advertência
PAU11020
Indicador luminoso de mudança de
direcção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
1. Premir.
2. Mudança de direcção.
1. Indicador luminoso de máximos “”
2. Indicador luminoso de mudança de direcção
“”
3. Indicador luminoso de ponto morto “”
4. Luz de advertência de problema no motor
“”
5. Indicador luminoso do sistema imobilizador
“”
U5SCP1P0.book Page 3 Tuesday, October 7, 2003 9:59 AM
Page 18 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11500
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU27020
Indicador luminoso do sistema
imobilizador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
NOTA :
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador estiver com problemas, o indicador
luminoso ficará intermitente, quando a cha-
ve for rodada para “ON”. Quando isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti-
co. Contudo, se o indicador luminoso piscar
lentamente cinco vezes, e depois piscar
duas vezes rápida e repetidamente, pode
tratar-se de um erro causado por uma inter-
ferência de sinal. Se isto acontecer, tente oseguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
U5SCP1P0.book Page 4 Tuesday, October 7, 2003 9:59 AM
Page 19 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU11630

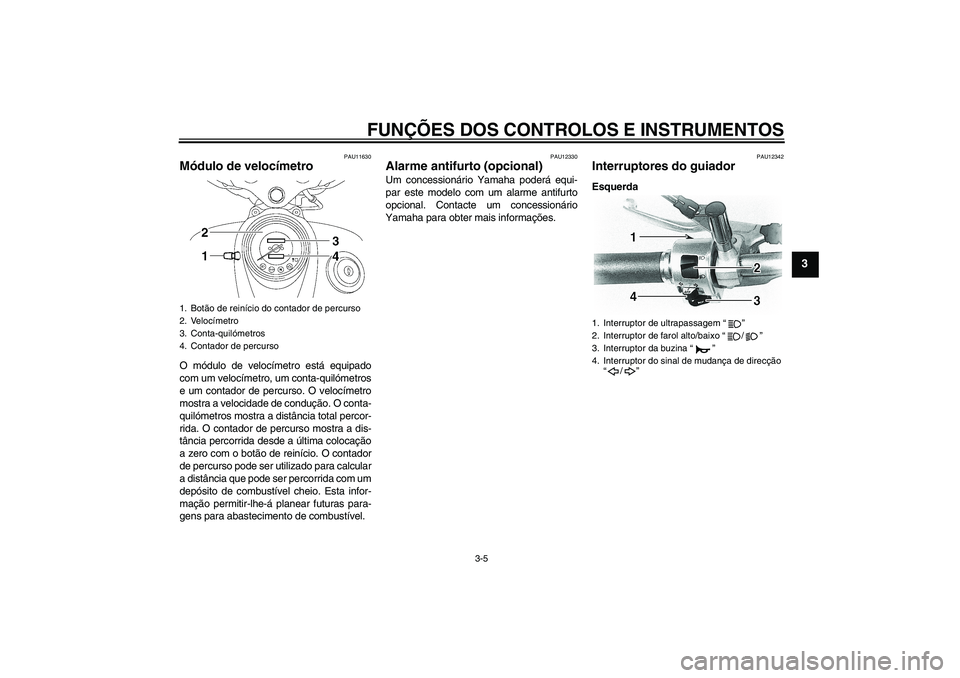

Módulo de velocímetro O módulo de velocímetro está equipado
com um velocímetro, um conta-quilómetros
e um contador de percurso. O velocímetro
mostra a velocidade de condução. O conta-
quilómetros mostra a distância total percor-
rida. O contador de percurso mostra a dis-
tância percorrida desde a última colocação
a zero com o botão de reinício. O contador
de percurso pode ser utilizado para calcular
a distância que pode ser percorrida com um
depósito de combustível cheio. Esta infor-
mação permitir-lhe-á planear futuras para-
gens para abastecimento de combustível.
PAU12330
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12342
Interruptores do guiador Esquerda
1. Botão de reinício do contador de percurso
2. Velocímetro
3. Conta-quilómetros
4. Contador de percurso
1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor da buzina “”
4. Interruptor do sinal de mudança de direcção
“/”
U5SCP1P0.book Page 5 Tuesday, October 7, 2003 9:59 AM
Page 20 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Direita
PAU12350
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-ruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU12731
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender a luz de
perigo (intermitência simultânea de todos
os sinais de mudança de direcção).
A luz de perigo é utilizada em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado e
possa representar um perigo para o trânsi-
to.PRECAUÇÃO:
PCA10060
Não utilize a luz de perigo durante um
longo período de tempo, caso contrárioa bateria pode descarregar.
1. Interruptor de paragem do motor “/”
2. Interruptor de perigo “”
3. Interruptor de arranque “”U5SCP1P0.book Page 6 Tuesday, October 7, 2003 9:59 AM
Page 21 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-16.)
PAU12880
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTA:Utilize os dedos dos pés ou o calcanhar
para mudar para uma velocidade superior e
os dedos dos pés para mudar para uma ve-locidade inferior.
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão
U5SCP1P0.book Page 7 Tuesday, October 7, 2003 9:59 AM
Page 22 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13020
Tampa do depósito de
combustível Remoção da tampa do depósito de com-
bustível
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da.
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “” virada
para a frente.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio em direcção à
posição original e depois retire-a.
NOTA:A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA10130
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-talada antes de conduzir o motociclo.
1. Pedal do travão
1. Marca “”
2. Desbloquear.
U5SCP1P0.book Page 8 Tuesday, October 7, 2003 9:59 AM
Page 23 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU13210
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AV I S O
PWA10880
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-tor quente.
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13320
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-
gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
16.0 L (4.23 US gal) (3.52 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5SCP1P0.book Page 9 Tuesday, October 7, 2003 9:59 AM
Page 24 of 88

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU13440
Conversor catalítico Este veículo está equipado com um conver-
sor catalítico no silencioso.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-lho de manutenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:
Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.
Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.
Não permita que o motor fique de-masiado tempo ao ralenti.
PAU13550
Torneira de combustível A torneira de combustível fornece combus-
tível aos carburadores a partir do depósito,
enquanto efectua a filtragem.
As posições da alavanca da torneira de
combustível são explicadas como se segue
e ilustradas nas figuras.
DESLIGADO (OFF)
Com a alavanca da torneira de combustível
nesta posição, o combustível não passará.
Vire sempre a alavanca da torneira de com-
bustível para esta posição quando o motor
não estiver a trabalhar.LIGADO (ON)
Com a alavanca da torneira de combustível
nesta posição, o combustível passa para os
carburadores. Vire a alavanca da torneira
de combustível para esta posição quando
colocar o motor em funcionamento e quan-
do conduzir.1. Marca de seta sobre “OFF”
1. Marca de seta sobre “ON”
U5SCP1P0.book Page 10 Tuesday, October 7, 2003 9:59 AM
