2004 YAMAHA XVS650A ECO mode

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11500
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU27020
Indicador luminoso do sistema
imobilizador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
NOTA :
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador estiver com problemas, o indicador
luminoso ficará intermitente, quando a cha-
ve for rodada para “ON”. Quando isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti-
co. Contudo, se o indicador luminoso piscar
lentamente cinco vezes, e depois piscar
duas vezes rápida e repetidamente, pode
tratar-se de um erro causado por uma inter-
ferência de sinal. Se isto acontecer, tente oseguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
U5SCP1P0.book Page 4 Tuesday, October 7, 2003 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.


Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possívelcom um produto de alta qualidade.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
raio e pneus com câmara de ar.AV I S O
PWA10460


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd. Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
130/90-16M/C 67S
Fabricante/modelo:
BRIDGESTONE/G703
DUNLOP/D404F
Pneu de trás:
Tamanho:
170/80-15M/C 77S
Fabricante/modelo:
BRIDGESTONE/G702
DUNLOP/D404G
U5SCP1P0.book Page 16 Tuesday, October 7, 2003 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.Acondicionamento da bateria
1. Caso não pretenda conduzir o modelo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU33400
Substituição dos fusíveis 1. Fusível da luz de estacionamento
2. Caixa de fusíveis
3. Fusível principal
4. Fusível principal de substituição
U5SCP1P0.book Page 27 Tuesday, October 7, 2003 9:59 AM

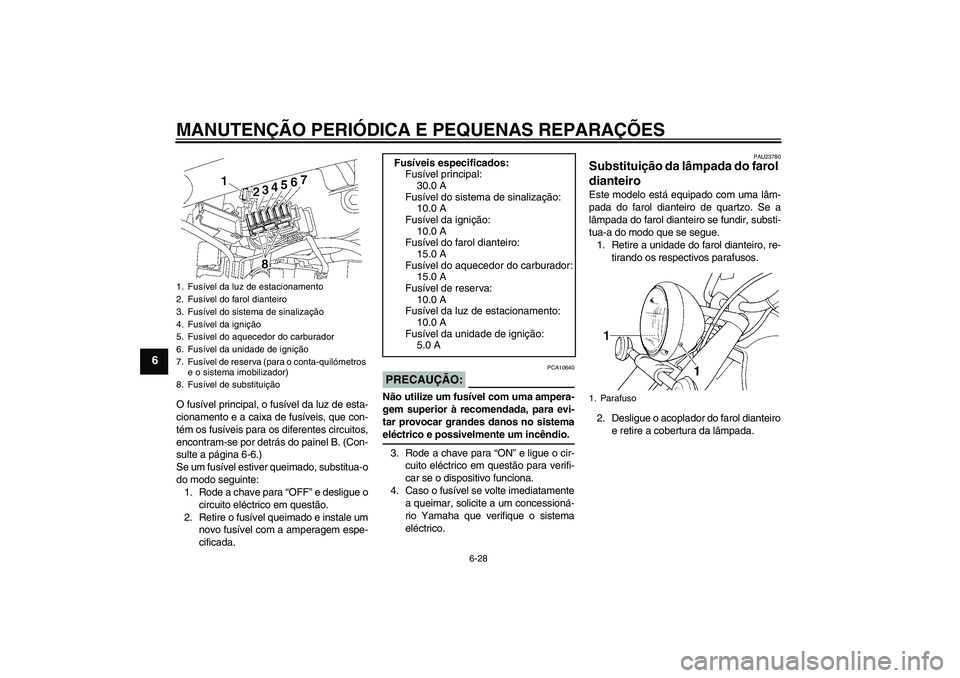

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
O fusível principal, o fusível da luz de esta-
cionamento e a caixa de fusíveis, que con-
tém os fusíveis para os diferentes circuitos,
encontram-se por detrás do painel B. (Con-
sulte a página 6-6.)
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU23780
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a unidade do farol dianteiro, re-
tirando os respectivos parafusos.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
1. Fusível da luz de estacionamento
2. Fusível do farol dianteiro
3. Fusível do sistema de sinalização
4. Fusível da ignição
5. Fusível do aquecedor do carburador
6. Fusível da unidade de ignição
7. Fusível de reserva (para o conta-quilómetros
e o sistema imobilizador)
8. Fusível de substituição
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do aquecedor do carburador:
15.0 A
Fusível de reserva:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da unidade de ignição:
5.0 A
1. Parafuso
U5SCP1P0.book Page 28 Tuesday, October 7, 2003 9:59 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PRECAUÇÃO:
PCA10790
Não utilize água morna, pois esta au-menta a acção corrosiva do sal.
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as cro-
madas e niqueladas, para evitar a cor-
rosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pintadas.7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11130


Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a altas velocidades, teste
o motociclo quanto ao desempe-
nho dos travões e ao comporta-mento nas curvas.
PRECAUÇÃO:
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
U5SCP1P0.book Page 2 Tuesday, October 7, 2003 9:59 AM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2450 mm (96.5 in)
Largura total:
930 mm (36.6 in)
Altura total:
1105 mm (43.5 in)
Altura do assento:
710 mm (28.0 in)
Distância entre os eixos:
1625 mm (64.0 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Com óleo e combustível:
249.0 kg (549 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
649.0 cm³ (39.60 cu.in)
Diâmetro × curso:
81.0 × 63.0 mm (3.19 × 2.48 in)
Relação de compressão:
9.00 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Com substituição do elemento do filtro de
óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo de engrenagem hipoidal SAE80 API
GL-4
Quantidade:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
16.0 L (4.23 US gal) (3.52 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal) (0.66 Imp.gal)Carburador:Fabricante:
MIKUNI
Modelo × quantidade:
BDS28 x 2Vela(s) de ignição:Fabricante/modelo:
NGK/DPR7EA-9
Fabricante/modelo:
DENSO/X22EPR-U9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
68/38 (1.789)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
19/18 × 32/11 (3.071)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5SCP1P0.book Page 1 Tuesday, October 7, 2003 9:59 AM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/14 (2.714)
2.ª:
38/20 (1.900)
3.ª:
35/24 (1.458)
4.ª:
28/24 (1.167)
5.ª:
29/30 (0.967)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
35.0 °
Cauda:
145.0 mm (5.71 in)Pneu dianteiro:Tipo:
Com câmara de ar
Dimensão:
130/90-16M/C 67S
Fabricante/modelo:
BRIDGESTONE/G703
Fabricante/modelo:
DUNLOP/D404F
Pneu traseiro:Tipo:
Com câmara de ar
Dimensão:
170/80-15M/C 77S
Fabricante/modelo:
BRIDGESTONE/G702
Fabricante/modelo:
DUNLOP/D404GCarga:Carga máxima:
198 kg (437 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm²)
Traseiro:
225 kPa (33 psi) (2.25 kgf/cm²)
Condição de carga:
90–198 kg (198–437 lb)
Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
16M/C x MT3.00
Roda traseira:Tipo de roda:
Roda de raio
Dimensão do aro:
15M/C x MT3.50Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de tambor
Operação:
Accionamento com o pé direitoSuspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
140.0 mm (5.51 in)Suspensão traseira:Tipo:
Braço oscilante (monocruzado)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
98.0 mm (3.86 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
U5SCP1P0.book Page 2 Tuesday, October 7, 2003 9:59 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U5SCP1P0.book Page 1 Tuesday, October 7, 2003 9:59 AM
