2004 YAMAHA XVS250 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.NOTA:Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
ter um defeito. Não tente diagnosticar você
mesmo este tipo de problemas. Em vez dis-
so, solicite a um concessionário Yamahaque verifique o veículo.3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
4. Instale a tampa da vela de ignição.
1. Chave de velas
Vela de ignição especificada:
NGK/CR6HSA
DENSO/U20FSR-U
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Ve l a d e i g n ição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
5KRP2.book Page 8 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PAU19751
Óleo do motor e elemento do
filtro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA:Ignore os passos 4–6 se não desejar subs-tituir o elemento do filtro de óleo.
4. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.
1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento de óleo do motor
1. Cavilha de drenagem do óleo do motor
2. Tabuleiro de recolha do óleo
5KRP2.book Page 9 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
5. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
6. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
7. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
10. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
1. Cavilha
1. Elemento do filtro de óleo
2. Anel de vedação em O
Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
34 Nm (3.4 m·kgf, 25 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Com substituição do elemento do fil-
tro de óleo:
1.60 L (1.69 US qt) (1.41 Imp.qt)
Sem substituição do elemento do fil-
tro de óleo:
1.40 L (1.48 US qt) (1.23 Imp.qt)
5KRP2.book Page 10 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PAU20660
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas invul-
garmente húmidas ou poeirentas.
1. Retire a caixa do filtro de ar, retirando
as respectivas cavilhas, desapertando
o grampo de parafuso e depois desli-
gando o tubo.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.3. Retire o elemento do filtro de ar, reti-
rando os respectivos parafusos.
4. Bata levemente no elemento do filtro
de ar de modo a remover a maior parte
do pó e sujidade e, de seguida, utilize
ar comprimido para eliminar o resto dasujidade, tal como ilustrado. Se o ele-
mento do filtro de ar estiver danificado,
substitua-o.
5. Instale o elemento do filtro de ar, intro-
duzindo-o na caixa do filtro de ar e co-
locando, de seguida, os parafusos.
6. Retire o grampo do tubo de inspecção
do filtro de ar e, depois, retire o bujão
do tubo de inspecção para drenar a
água eventualmente acumulada.1. Cavilha
2. Grampo de parafuso
3. Tubo
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
2. Parafuso
5KRP2.book Page 11 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
7. Instale o bujão no tubo de inspecção
e, depois, instale o grampo.PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
8. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
9. Ligue o tubo.10. Instale a caixa do filtro de ar, inserindo
o prolongamento na arruela, instalan-
do as cavilhas e apertando, de segui-
da, o grampo de parafuso.
PAU21280
Ajuste do carburador O carburador é uma peça importante do
motor e exige um ajuste muito sofisticado.
Deste modo, muitos dos ajustes referentes
aos carburadores deverão ser realizados
por um concessionário da Yamaha, que
possui os conhecimentos e experiência
profissional necessários. Contudo, o ajuste
descrito na secção que se segue, pode ser
realizado pelo proprietário como parte da
manutenção de rotina.PRECAUÇÃO:
PCA10550
O caburador foi afinado e consideravel-
mente testado na fábrica da Yamaha. A
alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-nho ou em danos no motor.
1. Tampão do tubo de inspecção do filtro de ar
2. Presilha
3. Tubo de inspecção do filtro de ar
1. Prolongamento
2. Arruela
3. Tubo
5KRP2.book Page 12 Friday, November 14, 2003 4:02 PM

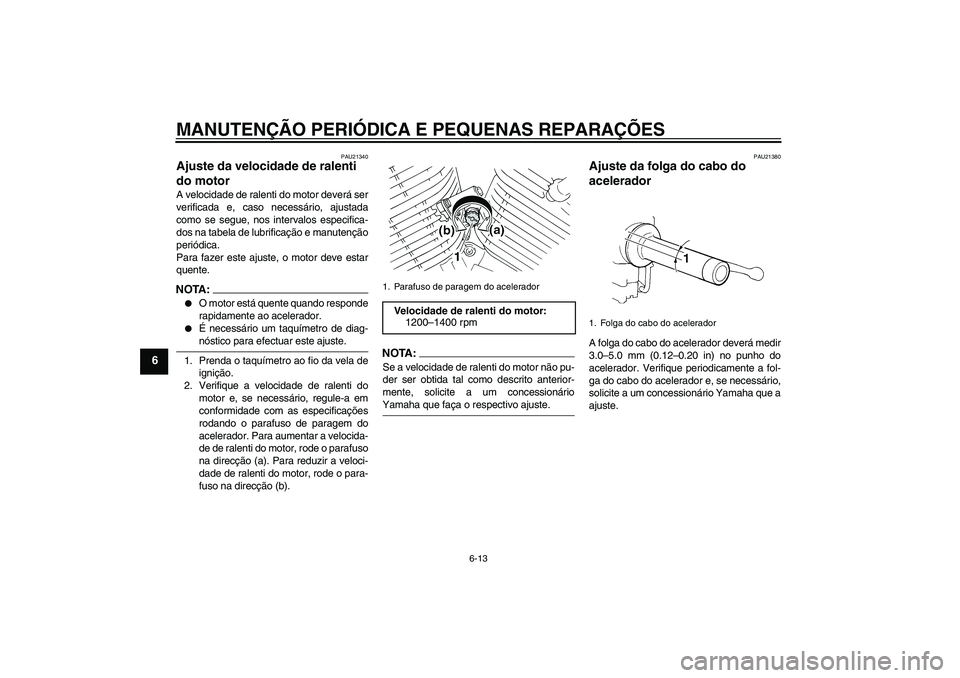

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU21340
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.NOTA :

O motor está quente quando responde
rapidamente ao acelerador.


É necessário um taquímetro de diag-nóstico para efectuar este ajuste.
1. Prenda o taquímetro ao fio da vela de
ignição.
2. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a veloci-
dade de ralenti do motor, rode o para-
fuso na direcção (b).
NOTA:Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
PAU21380
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
1. Parafuso de paragem do aceleradorVelocidade de ralenti do motor:
1200–1400 rpm
1. Folga do cabo do acelerador
5KRP2.book Page 13 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU21400
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21540
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perda
de controlo ou graves ferimentos.
Certifique-se de que o peso total do Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Fr e nt e :
175 kPa (25 psi) (1.75 kgf/cm²)
Trás:
200 kPa (29 psi) (2.00 kgf/cm²)
90–180 kg (198–397 lb):
Fr e nt e :
225 kPa (33 psi) (2.25 kgf/cm²)
Trás:
225 kPa (33 psi) (2.25 kgf/cm²)
Carga máxima*:
180 kg (397 lb)
* Peso total com condutor, passageiro,
carga e acessórios
5KRP2.book Page 14 Friday, November 14, 2003 4:02 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com pneus
de câmara de ar.
AV I S O
PWA10460


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd.AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
80/100-18M/C 47P
Fabricante/modelo:
CHENG SHIN/C-916
IRC/MARBELLA NF27
Pneu de trás:
Tamanho:
130/90-15M/C 66P
Fabricante/modelo:
CHENG SHIN/C-915
IRC/MARBELLA NR31
5KRP2.book Page 15 Friday, November 14, 2003 4:02 PM
