2004 YAMAHA XJR 1300 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10480


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad de la motocicleta.


Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-
nan a continuación.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de la pre-
sión de aire.


Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.

Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.


Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).


Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.


Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
DUNLOP/D252FJ
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
DUNLOP/D252J
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9000A (original)
U5WMS1S0.book Page 16 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22071
Juego libre de la maneta de
embrague Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar el ni-
vel de líquido de embrague y comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. Si el juego libre de la ma-
neta de embrague aumenta excesivamente
y resulta difícil cambiar de marcha o el em-
brague patina provocando una pérdida de
aceleración, puede que haya aire en el sis-
tema de embrague. Si hay aire en el siste-
ma hidráulico hágalo purgar en un
concesionario Yamaha antes de utilizar la
motocicleta.
SAU22240
Ajuste de la posición del pedal
de freno La parte superior del pedal de freno debe si-
tuarse aproximadamente 40.0 mm (1.57 in)
por debajo de la parte superior de la estribe-
ra, como se muestra. Compruebe periódi-
camente la posición del pedal de freno y, si
es necesario, hágala ajustar en un conce-
sionario Yamaha.
ADVERTENCIA
SWA10690
Un tacto blando o esponjoso de la mane-
ta de freno puede indicar la presencia de
aire en el sistema hidráulico. Si hay aire
en el sistema hidráulico hágalo purgar
en un concesionario Yamaha antes de
utilizar la motocicleta. La presencia de
aire en el sistema hidráulico reducirá las1. Distancia entre el pedal de freno y la
estribera
U5WMS1S0.book Page 17 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6

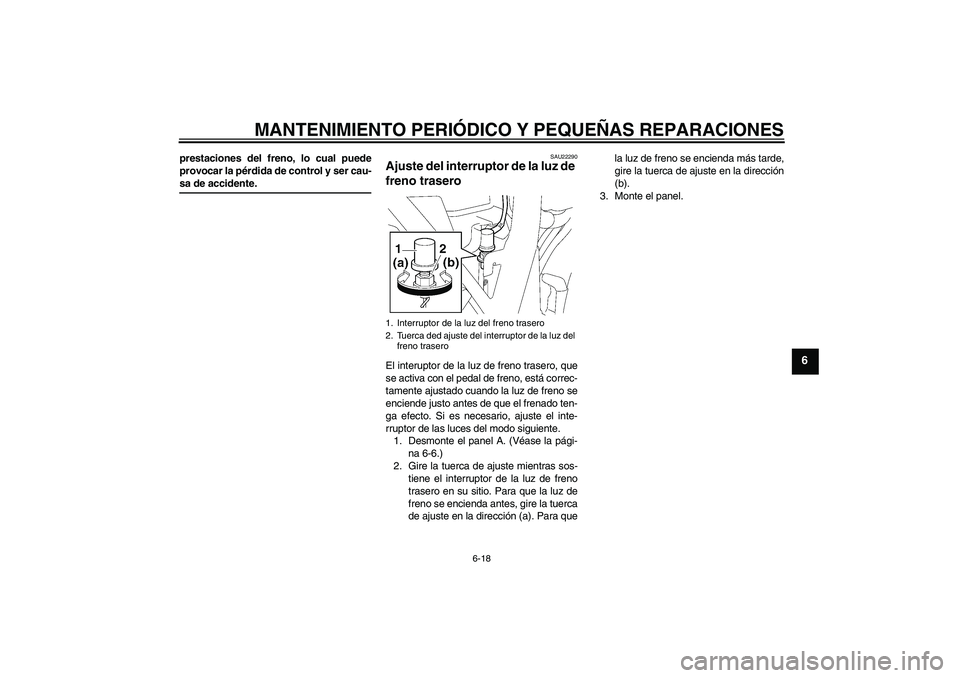

prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-sa de accidente.
SAU22290
Ajuste del interruptor de la luz de
freno trasero El interuptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
1. Desmonte el panel A. (Véase la pági-
na 6-6.)
2. Gire la tuerca de ajuste mientras sos-
tiene el interruptor de la luz de freno
trasero en su sitio. Para que la luz de
freno se encienda antes, gire la tuerca
de ajuste en la dirección (a). Para quela luz de freno se encienda más tarde,
gire la tuerca de ajuste en la dirección
(b).
3. Monte el panel.1. Interruptor de la luz del freno trasero
2. Tuerca ded ajuste del interruptor de la luz del
freno trasero
U5WMS1S0.book Page 18 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU22321
Comprobación de las pastillas de
freno delantero y trasero Freno delantero
Freno traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una
pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU22680
Comprobación de los niveles de
líquido de frenos y embrague Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Marca de nivel mínimo
1. Marca de nivel mínimo
U5WMS1S0.book Page 19 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6

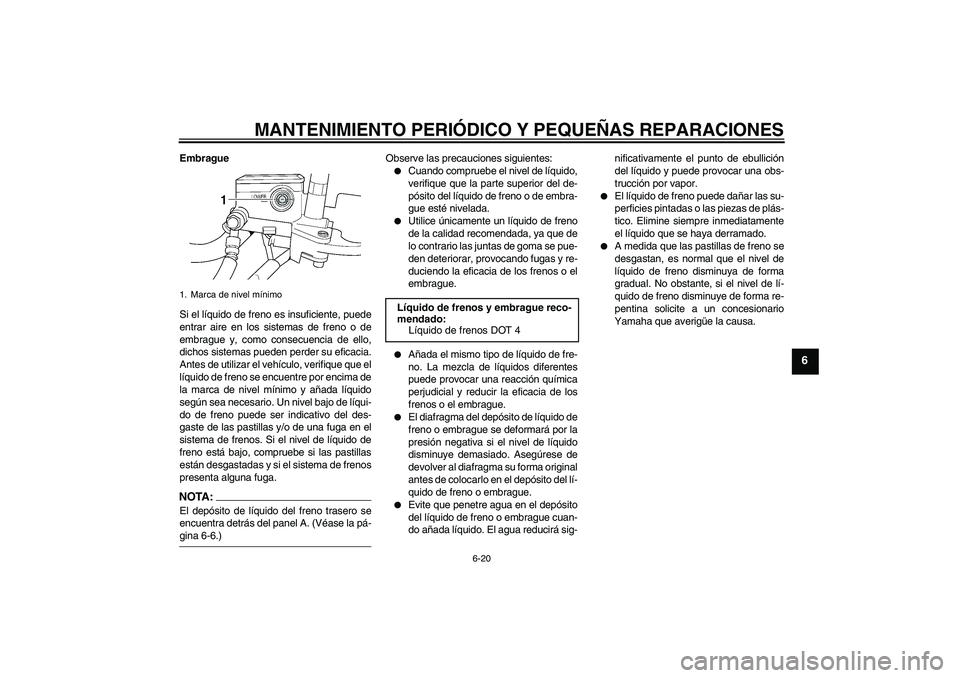

Embrague
Si el líquido de freno es insuficiente, puede
entrar aire en los sistemas de freno o de
embrague y, como consecuencia de ello,
dichos sistemas pueden perder su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.NOTA:El depósito de líquido del freno trasero se
encuentra detrás del panel A. (Véase la pá-gina 6-6.)Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno o de embra-
gue esté nivelada.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos o el
embrague.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos o el embrague.


El diafragma del depósito de líquido de
freno o embrague se deformará por la
presión negativa si el nivel de líquido
disminuye demasiado. Asegúrese de
devolver al diafragma su forma original
antes de colocarlo en el depósito del lí-
quido de freno o embrague.


Evite que penetre agua en el depósito
del líquido de freno o embrague cuan-
do añada líquido. El agua reducirá sig-nificativamente el punto de ebullición
del líquido y puede provocar una obs-
trucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
Líquido de frenos y embrague reco-
mendado:
Líquido de frenos DOT 4
U5WMS1S0.book Page 20 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6

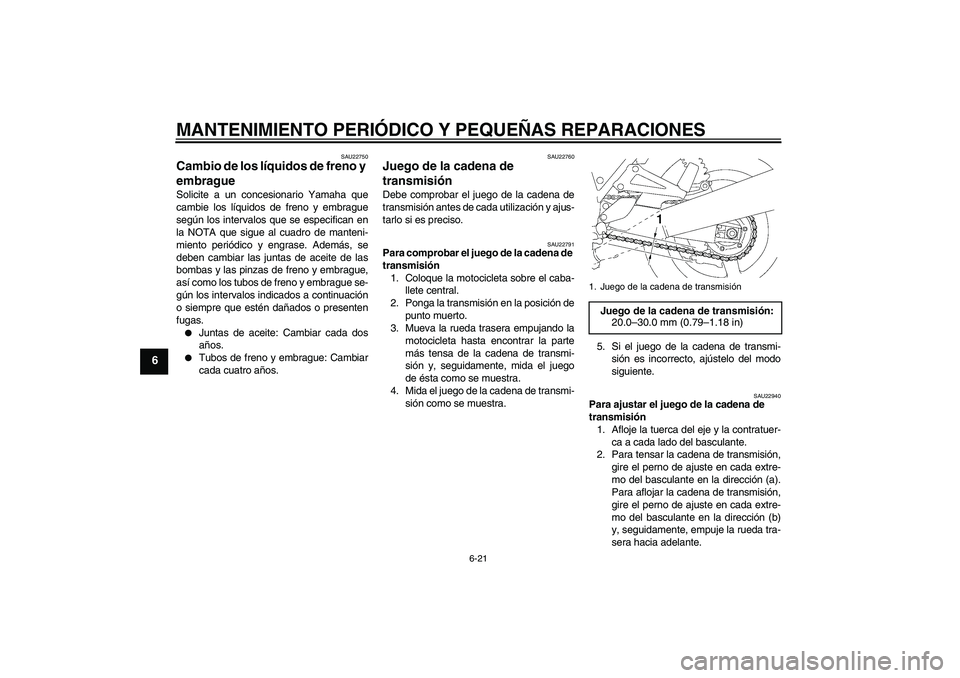

SAU22750
Cambio de los líquidos de freno y
embrague Solicite a un concesionario Yamaha que
cambie los líquidos de freno y embrague
según los intervalos que se especifican en
la NOTA que sigue al cuadro de manteni-
miento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las
bombas y las pinzas de freno y embrague,
así como los tubos de freno y embrague se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno y embrague: Cambiar
cada cuatro años.
SAU22760
Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22791
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU22940
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
U5WMS1S0.book Page 21 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6

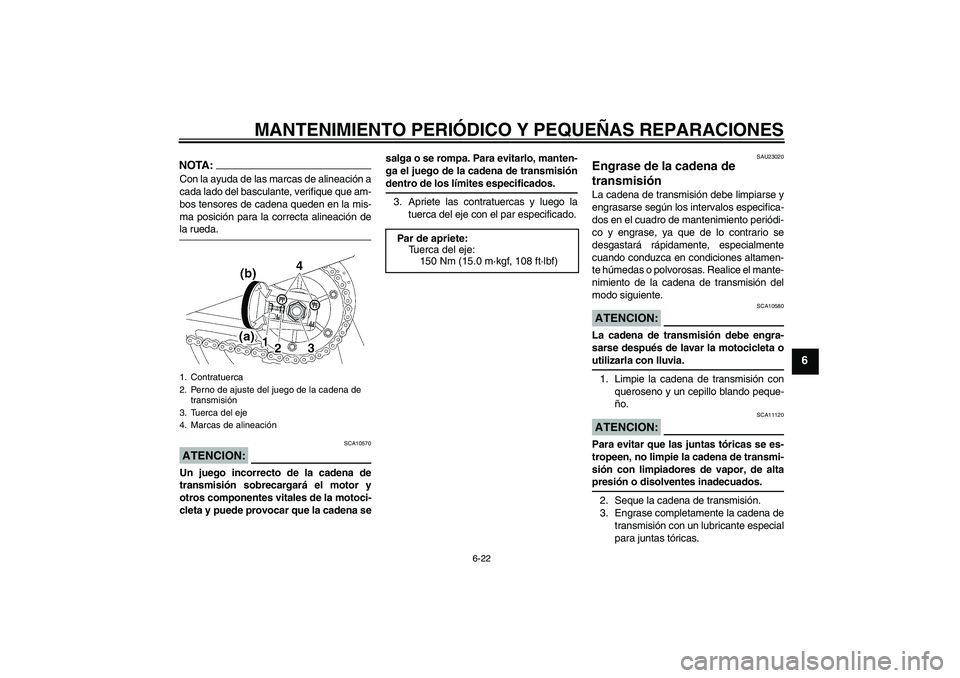

NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena sesalga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete las contratuercas y luego la
tuerca del eje con el par especificado.
SAU23020
Engrase de la cadena de
transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10580
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
1. Contratuerca
2. Perno de ajuste del juego de la cadena de
transmisión
3. Tuerca del eje
4. Marcas de alineación
Par de apriete:
Tuerca del eje:
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5WMS1S0.book Page 22 Tuesday, September 16, 2003 9:29 AM

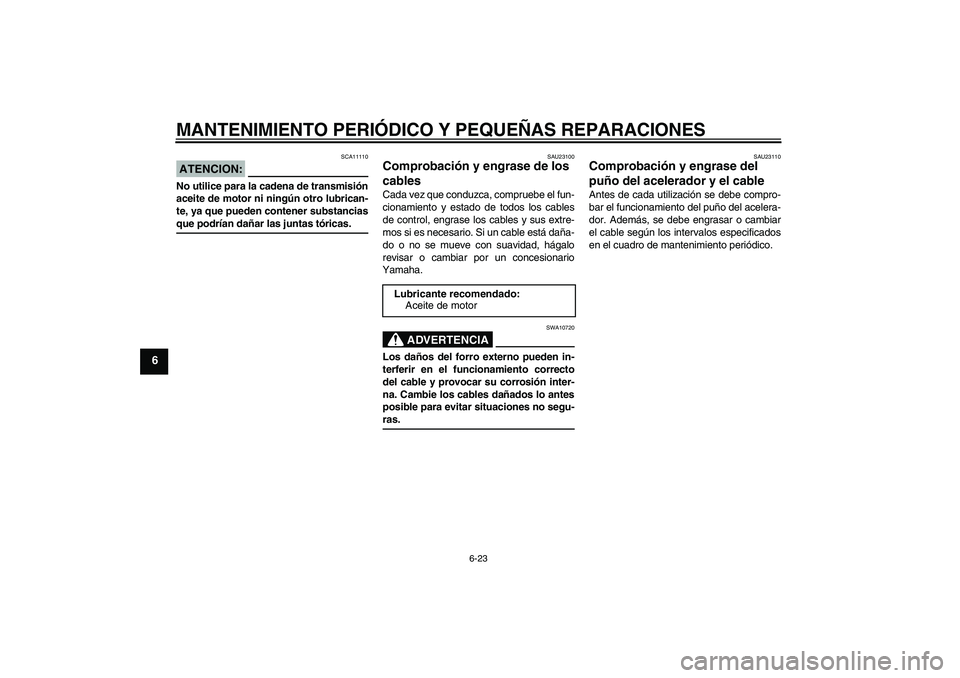

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23110
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
Lubricante recomendado:
Aceite de motor
U5WMS1S0.book Page 23 Tuesday, September 16, 2003 9:29 AM
