MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
SAU19543

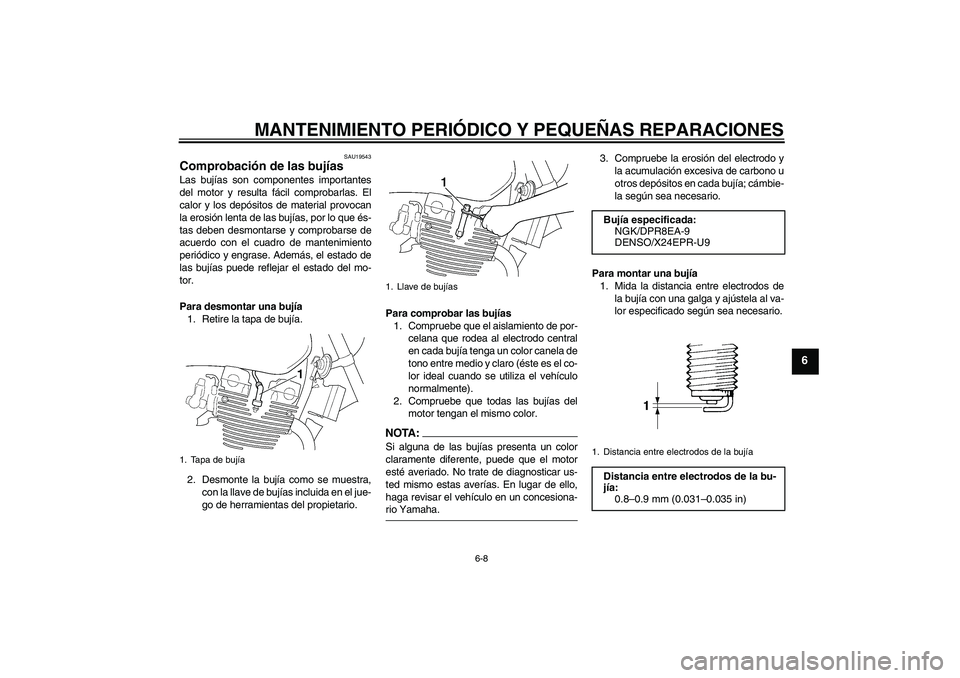

Comprobación de las bujías Las bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que és-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Para desmontar una bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra,
con la llave de bujías incluida en el jue-
go de herramientas del propietario.Para comprobar las bujías
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
en cada bujía tenga un color canela de
tono entre medio y claro (éste es el co-
lor ideal cuando se utiliza el vehículo
normalmente).
2. Compruebe que todas las bujías del
motor tengan el mismo color.
NOTA:Si alguna de las bujías presenta un color
claramente diferente, puede que el motor
esté averiado. No trate de diagnosticar us-
ted mismo estas averías. En lugar de ello,
haga revisar el vehículo en un concesiona-rio Yamaha.3. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en cada bujía; cámbie-
la según sea necesario.
Para montar una bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.
1. Tapa de bujía
1. Llave de bujías
Bujía especificada:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
U5WMS1S0.book Page 8 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6

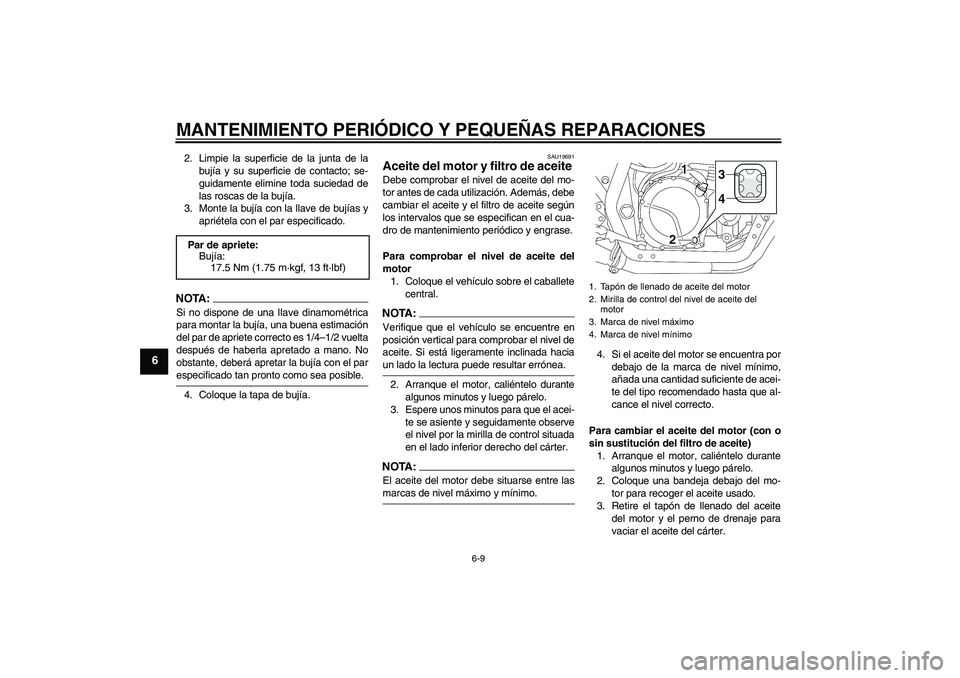

2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.NOTA:Si no dispone de una Ilave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
SAU19691
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el filtro de aceite según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter. Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 13 ft·lbf)
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del
motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
U5WMS1S0.book Page 9 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA :
Omita los pasos 4–10 si no va a cambiar elfiltro de aceite.
4. Desmonte el panel C. (Véase la pági-
na 6-6.)
5. Quite el tornillo de drenaje del filtro de
aceite para vaciarlo.
6. Desmonte la cubierta del filtro de acei-
te quitando el perno.7. Desmonte y cambie el filtro de aceite y
la junta tórica.8. Monte la cubierta del filtro de aceite ali-
neando el saliente de la cubierta con la
ranura del cárter, colocando el perno y
apretándolo con el par.
NOTA:Verifique que la junta tórica quede bienasentada.
9. Coloque el tornillo de drenaje del filtro
de aceite y apriételo con el par especi-
ficado.
1. Perno de drenaje del aceite del motor
1. Tornillo de drenaje del filtro de aceite
2. Perno
3. Cubierta del filtro de aceite
1. Filtro de aceite
2. Junta tórica
1. Saliente
2. Ranura
Par de apriete:
Perno de la cubierta del filtro de acei-
te:
15 Nm (1.5 m·kgf, 11 ft·lbf)
U5WMS1S0.book Page 10 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
10. Monte el panel.
11. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
12. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-cle ningún aditivo químico. No
utilice aceites con la especificación
Diesel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.


Asegúrese de que no penetre nin-gún material extraño en el cárter.
13. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite pare inmedia-
tamente el motor y averigüe la causa.
NOTA:Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
14. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20610
Limpieza del filtro de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si utili-
za el vehículo en lugares especialmente hú-
medos o polvorientos.
1. Desmonte el asiento. (Véase la página
3-14.)
2. Desmonte el panel A. (Véase la pági-
na 6-6.)
3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
4. Extraiga el filtro de aire. Par de apriete:
Tornillo de drenaje del filtro de aceite:
7 Nm (0.7 m·kgf, 5 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Con sustitución del filtro de aceite:
3.35 L (3.54 US qt) (2.95 Imp.qt)1. Cubierta de la caja del filtro de aire
2. Tornillo
U5WMS1S0.book Page 11 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6

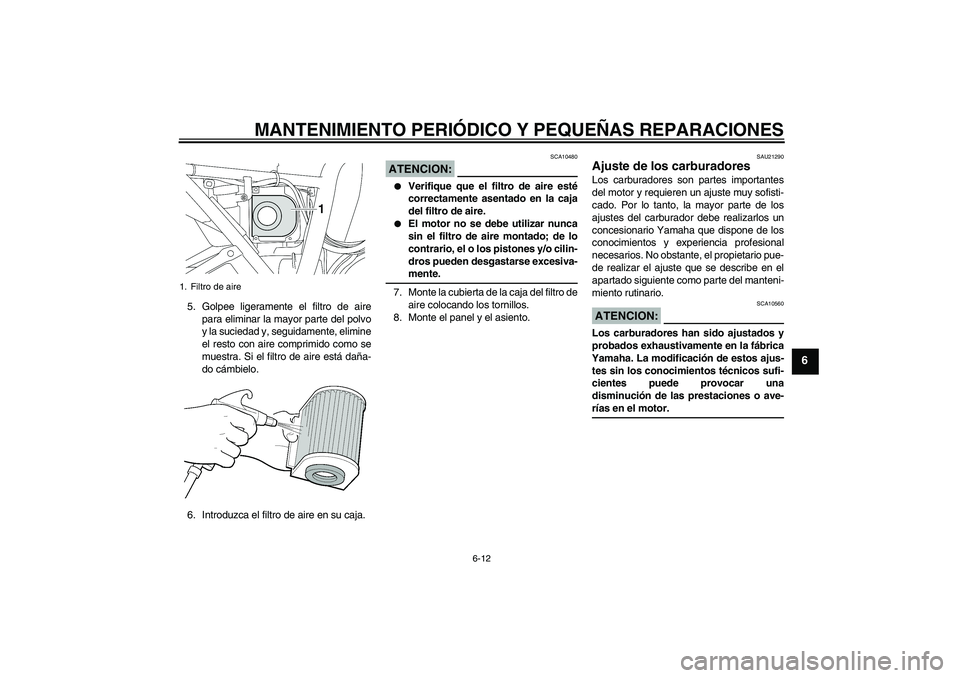

5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto con aire comprimido como se
muestra. Si el filtro de aire está daña-
do cámbielo.
6. Introduzca el filtro de aire en su caja.
ATENCION:
SCA10480


Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.


El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Monte el panel y el asiento.
SAU21290
Ajuste de los carburadores Los carburadores son partes importantes
del motor y requieren un ajuste muy sofisti-
cado. Por lo tanto, la mayor parte de los
ajustes del carburador debe realizarlos un
concesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios. No obstante, el propietario pue-
de realizar el ajuste que se describe en el
apartado siguiente como parte del manteni-
miento rutinario.ATENCION:
SCA10560
Los carburadores han sido ajustados y
probados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
1. Filtro de aire
U5WMS1S0.book Page 12 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU21320
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTA:El motor está caliente cuando responde rá-pidamente al acelerador.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de tope del acelerador. Para
subir el ralentí del motor gire el tornillo en la
dirección (a). Para bajar el ralentí del motor
gire el tornillo en la dirección (b).
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21380
Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
1. Tornillo de tope del acelerador
Ralentí del motor:
950–1150 r/min
1. Juego libre del cable del acelerador
U5WMS1S0.book Page 13 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
SAU21400
Ajuste de la holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500


La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
90–203 kg (198–448 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
203 kg (448 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U5WMS1S0.book Page 14 Tuesday, September 16, 2003 9:29 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
control o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.


No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.


Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.


Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.


Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA:Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U5WMS1S0.book Page 15 Tuesday, September 16, 2003 9:29 AM
