2004 YAMAHA XJR 1300 ESP

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10150
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:NOTA:

Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso cuando se venda.


Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Sinecesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.ADVERTENCIA
SWA10030
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTA MOTOCICLETA.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidente
mortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparan-
do la motocicleta.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños a
la motocicleta.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:
NOTA:
U5WMS1S0.book Page 1 Tuesday, September 16, 2003 9:29 AM

TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Izquierda ..........................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Velocímetro ....................................3-5
Tacómetro ......................................3-5
Dispositivo de autodiagnóstico .......3-5
Visor multifunción ...........................3-6
Alarma antirrobo (opcional) ............3-7
Interruptores del manillar ................3-7
Maneta de embrague .....................3-8
Pedal de cambio .............................3-9
Maneta de freno .............................3-9
Pedal de freno ..............................3-10
Tapón del depósito de gasolina ....3-10
Gasolina .......................................3-11
Tubo respiradero del depósito de
gasolina .....................................3-12
Catalizador ...................................3-12
Grifo de gasolina ..........................3-13Palanca del estárter
(estrangulador) ......................... 3-14
Asiento ......................................... 3-14
Portacascos ................................. 3-15
Compartimento porta objetos ....... 3-15
Ajuste de la horquilla delantera .... 3-15
Ajuste de los conjuntos
amortiguadores ......................... 3-16
Soportes de la correa del
equipaje .................................... 3-17
Caballete lateral ........................... 3-18
Sistema de corte del circuito de
encendido ................................. 3-18
COMPROBACIONES ANTES DE
LA UTILIZACIÓN............................... 4-1
Lista de comprobaciones
previas ........................................ 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor en frío ............. 5-1
Arranque del motor en caliente ...... 5-2
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-4
Estacionamiento ............................. 5-4MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario .................................. 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2
Desmontaje y montaje de los
paneles ....................................... 6-6
Comprobación de las bujías .......... 6-8
Aceite del motor y filtro de aceite ... 6-9
Limpieza del filtro de aire ............. 6-11
Ajuste de los carburadores .......... 6-12
Ajuste del ralentí del motor .......... 6-13
Ajuste del juego libre del cable
del acelerador ........................... 6-13
Ajuste de la holgura de la
válvula ...................................... 6-14
Neumáticos .................................. 6-14
Llantas de aleación ...................... 6-17
Juego libre de la maneta de
embrague ................................. 6-17
Ajuste de la posición del pedal
de freno .................................... 6-17
Ajuste del interruptor de la luz
de freno trasero ........................ 6-18
Comprobación de las pastillas
de freno delantero y trasero ..... 6-19
Comprobación de los niveles
de líquido de frenos y
embrague ................................. 6-19U5WMS1S0.book Page 1 Tuesday, September 16, 2003 9:29 AM

TABLA DE CONTENIDOS
Cambio de los líquidos de freno y
embrague .................................. 6-21
Juego de la cadena de
transmisión ................................ 6-21
Engrase de la cadena de
transmisión ................................ 6-22
Comprobación y engrase de los
cables ........................................ 6-23
Comprobación y engrase del
puño del acelerador y el
cable ......................................... 6-23
Comprobación y engrase de los
pedales de freno y cambio ........ 6-24
Comprobación y engrase de las
manetas de freno y
embrague .................................. 6-24
Verificación y engrase del caballete
central y el caballete lateral ...... 6-25
Comprobación de la horquilla
delantera ................................... 6-26
Comprobación de la dirección ...... 6-26
Comprobación de los cojinetes
de las ruedas ............................ 6-27
Batería .......................................... 6-27
Cambio de fusibles ....................... 6-28
Cambio de la bombilla del faro ..... 6-29
Cambio de una bombilla de la
luz de freno/piloto trasero ......... 6-30
Cambio de la bombilla de un
intermitente ............................... 6-31Cambio de la bombilla de la luz
de posición ............................... 6-32
Rueda delantera .......................... 6-32
Rueda trasera .............................. 6-34
Identificación de averías .............. 6-35
Cuadro de identificación de
averías ...................................... 6-36
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA..................... 7-1
Cuidados ........................................ 7-1
Almacenamiento ............................ 7-3
ESPECIFICACIONES ....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR.................................. 9-1
Números de identificación ............. 9-1
U5WMS1S0.book Page 2 Tuesday, September 16, 2003 9:29 AM

1-1
1
INFORMATION RELATIVA A LA SEGURIDAD
SAU10250
LAS MOTOCICLETAS SON VEHÍCULOS
DE DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTA MOTOCI-
CLETA.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DE LA MOTOCICLETA.


OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL DEL PROPIETARIO.


OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.


OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL DEL PROPIETARIO
Y/O CUANDO LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIERAN.Conducción segura


Realice siempre las comprobaciones
previas. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.


Esta motocicleta está diseñada para
llevar al conductor y un pasajero.


La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado y reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.
Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.


En muchos accidentes de motocicleta
están implicados conductores inexper-
tos. De hecho, muchos conductores
que han estado implicados en acci-
dentes ni siquiera tienen un permiso
de conducir motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.


Muchos accidentes de motocicleta se
han debido a un error del conductor de
la misma. Un error típico consiste en
abrirse demasiado en una curva a
causa del EXCESO DE VELOCIDAD
o el subviraje (ángulo de ladeo insufi-
ciente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
U5WMS1S0.book Page 1 Tuesday, September 16, 2003 9:29 AM

INFORMATION RELATIVA A LA SEGURIDAD
1-2
1
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.


La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asa de agarre con las dos ma-
nos y mantener ambos pies en las
estriberas del pasajero.
No lleve nunca a un pasajero que
no pueda mantener firmemente am-
bos pies en sus estriberas.


No conduzca nunca bajo los efectos
del alcohol u otras drogas.


Esta motocicleta está diseñada única-
mente para calle/carretera y, por tanto,
no es adecuada para caminos.Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.


Utilice siempre un casco homologado.


Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.


El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.


No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.


No toque nunca el motor o el sistema
de escape durante el funcionamento o
después. Ambos alcanzan temperatu-
ras muy elevadas y pueden provocar
quemaduras. Utilice siempre ropa pro-
tectora que le cubra las piernas, los to-
billos y los pies.


Los pasajeros también deben obser-
var las precauciones indicadas ante-
riormente.Modificaciones
Una motocicleta puede resultar insegura y
provocar lesiones personales graves si se
han realizado en ella modificaciones sin la
aprobación de Yamaha o se han eliminado
equipos originales. Asimismo, el uso de una
motocicleta modificada puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación exponemos algunas reglas
generales que se deben observar en caso
de cargar equipaje o añadir accesorios a la
motocicleta:
Carga
El peso total del conductor, el pasajero, ac-
cesorios y equipaje no debe superar una
carga máxima de 203 kg (448 lb). Cuando
cargue el scooter dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Distribuya el
peso lo más uniformemente posible en
U5WMS1S0.book Page 2 Tuesday, September 16, 2003 9:29 AM

INFORMATION RELATIVA A LA SEGURIDAD
1-3
1
los dos lados de la motocicleta a fin de
reducir al mínimo el desequilibrio o
inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.


No sujete nunca objetos largos o pe-
sados al manillar, la horquilla delante-
ra o el guardabarros delantero. Tales
objetos, como por ejemplo sacos de
dormir, bolsas de lona o tiendas de
campaña, pueden crear inestabilidad
en el manejo o disminuir la respuesta
de la dirección.
Accesorios
Los accesorios originales Yamaha han sido
diseñados específicamente para esta mo-
tocicleta. Yamaha no puede analizar todos
los accesorios de otras marcas disponibles
en el mercado; por tanto, la adecuada se-
lección, instalación y uso de accesorios de
otras marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al selec-
cionar e instalar cualquier accesorio.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.


No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocarinestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.


Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Gasolina y gases de escape


LA GASOLINA ES ALTAMENTE IN-
FLAMABLE:
Pare siempre el motor cuando pon-
ga gasolina.
No derrame gasolina sobre el motor
o el sistema de escape.
No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.
U5WMS1S0.book Page 3 Tuesday, September 16, 2003 9:29 AM

INFORMATION RELATIVA A LA SEGURIDAD
1-4
1


No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre la motocicleta
en un lugar adecuadamente ventilado.


Pare siempre el motor antes de dejar
la motocicleta desatendida y quite la
llave del interruptor principal. Cuando
estacione la motocicleta, tenga en
cuenta lo siguiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione la motocicleta en un lugar
en el que resulte difícil que los pea-
tones o los niños toquen dichas zo-
nas calientes.
No estacione la motocicleta en una
cuesta o sobre suelo blando, ya que
se podría caer.
No estacione la motocicleta cerca
de una fuente inflamable (p.ej. un
calefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


Cuando transporte la motocicleta en
otro vehículo, verifique que se man-
tenga vertical y que el grifo de gasolina
se encuentre en la posición “ON” o
“RES” (modelo por vacío)/“OFF” (mo-delo manual). Si se inclina, puede sa-
lirse gasolina del carburador o del
depósito.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
U5WMS1S0.book Page 4 Tuesday, September 16, 2003 9:29 AM

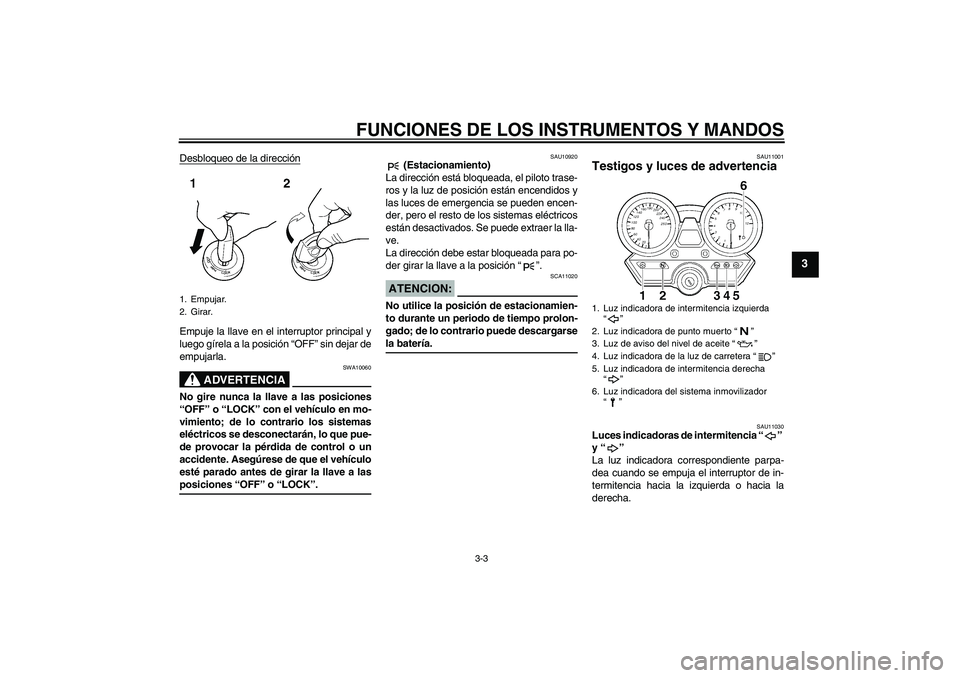

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Desbloqueo de la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU10920
(Estacionamiento)
La dirección está bloqueada, el piloto trase-
ros y la luz de posición están encendidos y
las luces de emergencia se pueden encen-
der, pero el resto de los sistemas eléctricos
están desactivados. Se puede extraer la lla-
ve.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11001
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia izquierda
“”
2. Luz indicadora de punto muerto “”
3. Luz de aviso del nivel de aceite “”
4. Luz indicadora de la luz de carretera “”
5. Luz indicadora de intermitencia derecha
“”
6. Luz indicadora del sistema inmovilizador
“”
U5WMS1S0.book Page 3 Tuesday, September 16, 2003 9:29 AM
