S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans des eaux
à faible courant, en repérant les obstacles afin de les
éviter. S’assurer de bien évacuer toute l’eau du VTT
après être sorti de l’eau et S’ASSURER DU BON
FONCTIONNEMENT DES FREINS. Ne pas con-
duire le VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-64 à 7-68.)


Si su ATV se encuentra con aguas poco profun-
das:
Si la corriente es lenta, vadéela despacio y con
precaución, vigilando los obstáculos. Cuando
salga del agua, no olvide drenar la que haya en-
trado en el ATV y COMPRUEBE EL CORREC-
TO FUNCIONAMIENTO DE LOS FRENOS. No
siga conduciendo el ATV hasta que haya recupe-
rado una capacidad de frenado suficiente. (Ver
páginas 7-64–7-68.)
U5VH61.book Page 80 Friday, May 2, 2003 2:19 PM

8-11
SBU00262

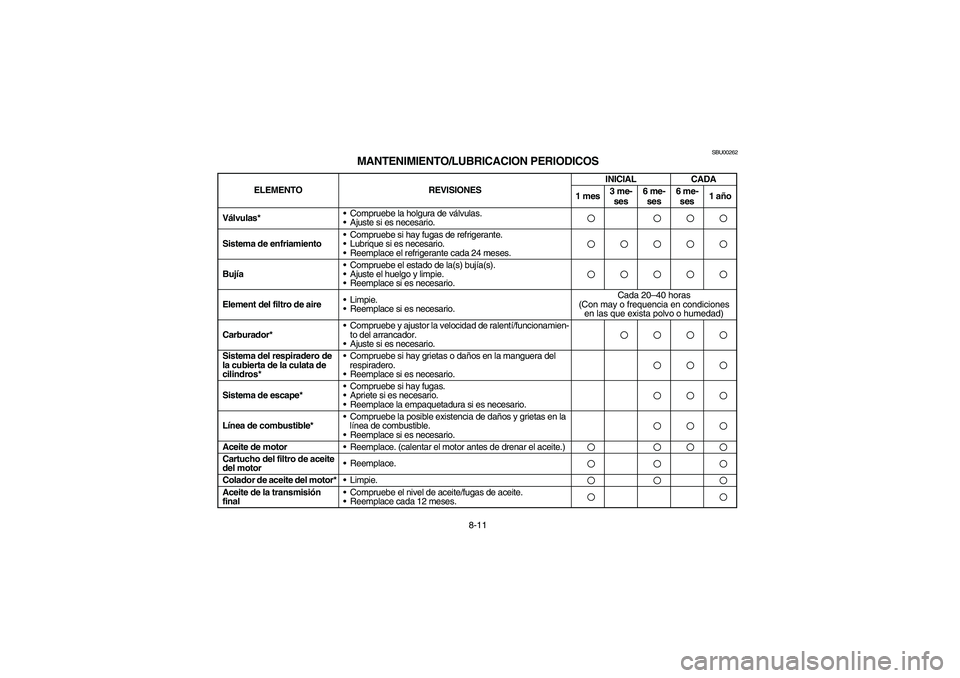

MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO REVISIONESINICIAL CADA
1 mes3 me-
ses6 me-
ses6 me-
ses1 año
Válvulas* Compruebe la holgura de válvulas.
Ajuste si es necesario.
Sistema de enfriamientoCompruebe si hay fugas de refrigerante.
Lubrique si es necesario.
Reemplace el refrigerante cada 24 meses.BujíaCompruebe el estado de la(s) bujía(s).
Ajuste el huelgo y limpie.
Reemplace si es necesario.Element del filtro de aireLimpie.
Reemplace si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*Compruebe y ajustor la velocidad de ralentí/funcionamien-
to del arrancador.
Ajuste si es necesario.Sistema del respiradero de
la cubierta de la culata de
cilindros*Compruebe si hay grietas o daños en la manguera del
respiradero.
Reemplace si es necesario.Sistema de escape*Compruebe si hay fugas.
Apriete si es necesario.
Reemplace la empaquetadura si es necesario.Línea de combustible*Compruebe la posible existencia de daños y grietas en la
línea de combustible.
Reemplace si es necesario.Aceite de motorReemplace. (calentar el motor antes de drenar el aceite.)Cartucho del filtro de aceite
del motorReemplace.Colador de aceite del motor*Limpie.Aceite de la transmisión
finalCompruebe el nivel de aceite/fugas de aceite.
Reemplace cada 12 meses.U5VH61.book Page 11 Friday, May 2, 2003 2:19 PM

8-12 * Puesto que estos elementos requieren herramientas especiales, información y conocimientos técnicos, se recomienda encargar la
revisión a un concesionario Yamaha. Freno delanteros*Compruebe el funcionamiento/posible existencia de fugas
de líquido. (Ver NOTA 8-13.)
Corrija si es necesario.
Freno traserosCompruebe el funcionamiento.
Ajuste si es necesario.Correa trapezoidal*Compruebe funcionamiento.
Compruebe si hay grietas o daños.Ruedas*Compruebe el equilibrio/posible existencia de daños/
excentricidad.
Sustituir si es necesario.Cojinetes de rueda*Compruebe el funcionamiento.
Reemplace si es necesario.Suspensión delantera y
trasera*Compruebe el funcionamiento.
Corrija si es necesario.Sistema de dirección*Compruebe el funcionamiento/Reemplace si hay daños.
Compruebe la convergencia/Ajuste si es necesario.Junta universal del eje de
transmisión*Lubrique.Accesorios y elementos de
fijación*Compruebe los elementos de sujeción y fijación del
chasis.
Corrija si es necesario.Luces e interruptores*Compruebe funcionamiento.
Ajuste las luces de los faros.
ELEMENTO REVISIONESINICIAL CADA
1 mes3 me-
ses6 me-
ses6 me-
ses1 año
U5VH61.book Page 12 Friday, May 2, 2003 2:19 PM

8-26
Repose1. Remettre le cache à sa place, puis monter les fixa-
tions rapides.
2. Remettre le porte-bagages en place, puis le fixer à
l’aide des boulons sous les garde-boue.
3. Remonter les boulons supérieurs, puis serrer tous
les boulons du porte-bagages à leur couple de serra-
ge spécifique.
FBU01013
Cache E
DéposeRetirer les boulons, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter les boulons. Couple de serrage:
Boulon de porte-bagages (haut):
34 Nm (3,4 m·kgf)
Boulon de porte-bagages (sous les garde-boue):
7 Nm (0,7 m·kgf)
Para la instalación1. Ponga el panel en la posición original e instale
los fijadores rápidos.
2. Ponga el portaequipajes en su posición original
e instale los pernos del portaequipajes de la
parte inferior del guardabarros.
3. Instale los pernos superiores del portaequipa-
jes, y luego apriete todos los pernos a la torsión
especificada.
SBU01013
Panel E
Para extraerloExtraiga los pernos. y luego extraiga el panel.
Para instalarloColoque el panel en su posición original, y luego ins-
tale los pernos. Torsión de apriete:
Perno del portaequipajes (superior):
34 Nm (3,4 m·kgf)
Perno del portaequipajes (parte inferior del
guardabarros):
7 Nm (0,7 m·kgf)
U5VH61.book Page 26 Friday, May 2, 2003 2:19 PM

8-30
FBU10991
Huile de moteur et cartouche du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de
remplacer la cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile de moteur
1. Déposer le cache F. (Voir les explications relatives
à sa dépose et à sa mise en place à la page 8-28.)
2. Placer le VTT sur un plan horizontal.
3. Mettre le moteur en marche, le faire chauffer pen-
dant quelques minutes, puis le couper.
4. Attendre quelques minutes que l’huile se stabilise.
5. Retirer le bouchon de remplissage d’huile de mo-
teur et essuyer la jauge avec un chiffon propre.
6. Insérer la jauge dans l’orifice de remplissage, sans
la visser, puis la retirer à nouveau et vérifier le ni-
veau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _
SBU10991
Aceite de motor y cartucho del filtro de aceite
El nivel del aceite de motor deberá inspeccionarse
antes de empezar a circular. Adicionalmente, el acei-
te deberá cambiarse y reemplazarse el cartucho del
filtro de aceite a los intervalos especificados en el
programa de mantenimiento periódico y en la gráfica
de lubricación.
Inspección del nivel del aceite de motor
1. Extraiga el panel F. (Para ver los procedimien-
tos de extracción e instalación del panel, con-
sulte la página 8-28.)
2. Ponga el ATV sobre una superficie nivelada.
3. Arranque el motor, caliéntelo durante algunos
minutos, y párelo.
4. Espere algunos minutos hasta que se estabili-
ce el aceite.
5. Extraiga la tapa de relleno de aceite de motor y
frote la varilla de medición del nivel con un paño
limpio.
6. Inserte la varilla de medición del nivel en el ori-
ficio de relleno (sin roscarla), y extráigala des-
pués para comprobar el nivel de aceite.NOTA:_ El nivel del aceite de motor debe estar entre las mar-
cas de nivel máximo y mínimo. _
U5VH61.book Page 30 Friday, May 2, 2003 2:19 PM

8-36

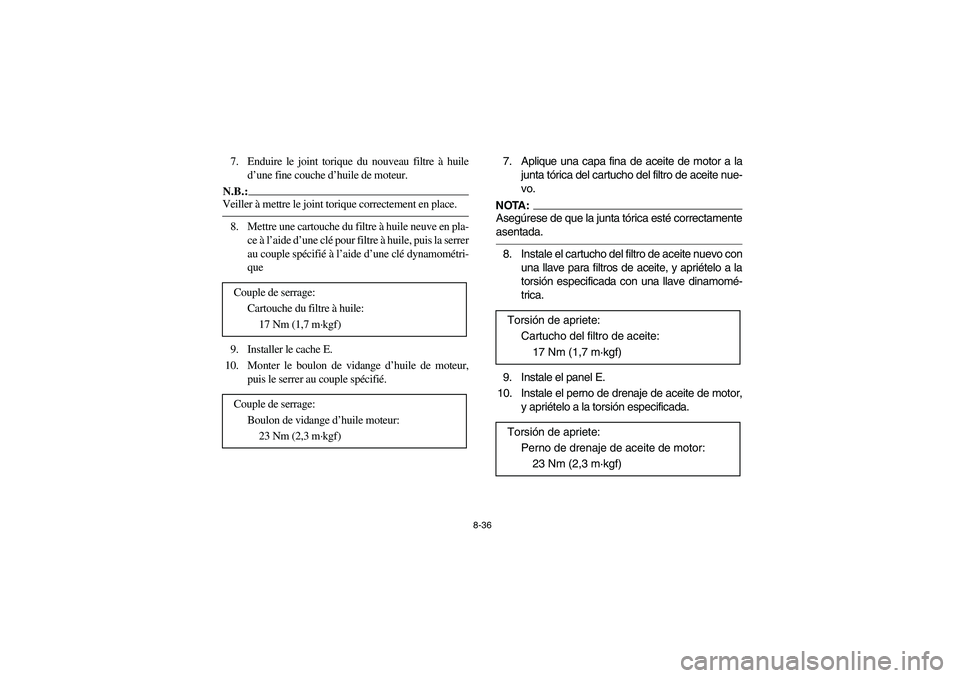

7. Enduire le joint torique du nouveau filtre à huile
d’une fine couche d’huile de moteur.N.B.:_ Veiller à mettre le joint torique correctement en place. _8. Mettre une cartouche du filtre à huile neuve en pla-
ce à l’aide d’une clé pour filtre à huile, puis la serrer
au couple spécifié à l’aide d’une clé dynamométri-
que
9. Installer le cache E.
10. Monter le boulon de vidange d’huile de moteur,
puis le serrer au couple spécifié. Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
Couple de serrage:
Boulon de vidange d’huile moteur:
23 Nm (2,3 m·kgf)
7. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica esté correctamente
asentada. _8. Instale el cartucho del filtro de aceite nuevo con
una llave para filtros de aceite, y apriételo a la
torsión especificada con una llave dinamomé-
trica.
9. Instale el panel E.
10. Instale el perno de drenaje de aceite de motor,
y apriételo a la torsión especificada. Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
Torsión de apriete:
Perno de drenaje de aceite de motor:
23 Nm (2,3 m·kgf)
U5VH61.book Page 36 Friday, May 2, 2003 2:19 PM

8-38

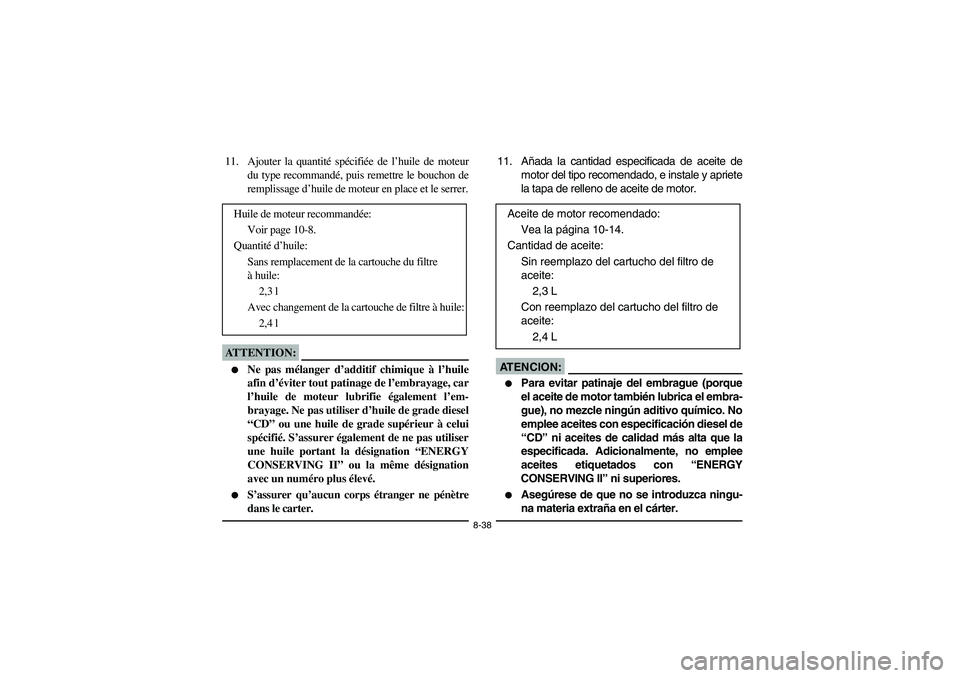

11. Ajouter la quantité spécifiée de l’huile de moteur
du type recommandé, puis remettre le bouchon de
remplissage d’huile de moteur en place et le serrer.ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à celui
spécifié. S’assurer également de ne pas utiliser
une huile portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Sans remplacement de la cartouche du filtre
à huile:
2,3 l
Avec changement de la cartouche de filtre à huile:
2,4 l
11. Añada la cantidad especificada de aceite de
motor del tipo recomendado, e instale y apriete
la tapa de relleno de aceite de motor.AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Aceite de motor recomendado:
Vea la página 10-14.
Cantidad de aceite:
Sin reemplazo del cartucho del filtro de
aceite:
2,3 L
Con reemplazo del cartucho del filtro de
aceite:
2,4 L
U5VH61.book Page 38 Friday, May 2, 2003 2:19 PM

8-50
FBU13221

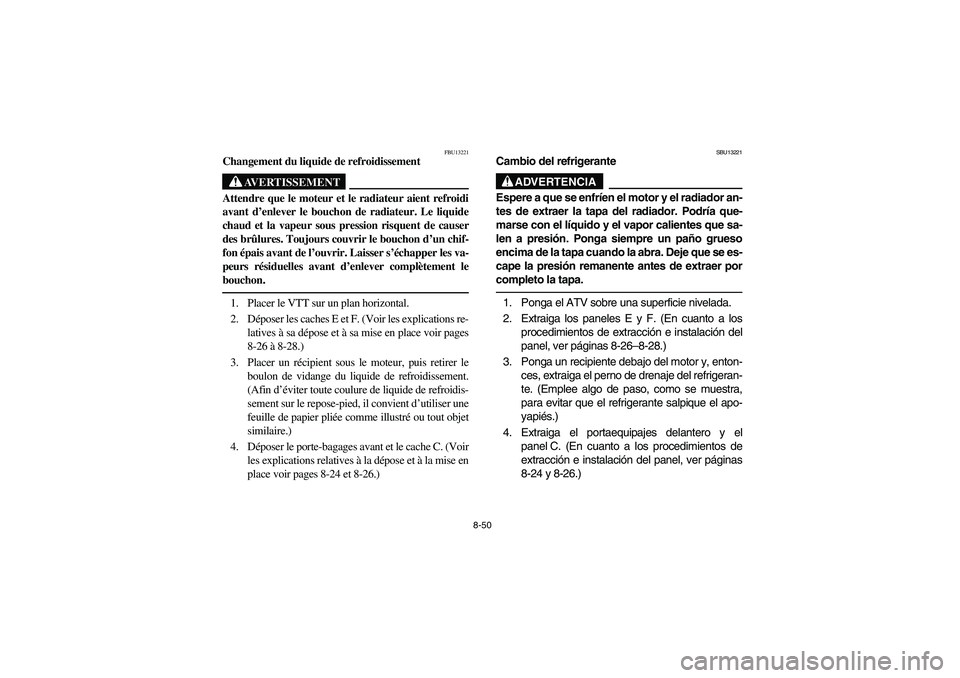

Changement du liquide de refroidissement
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient refroidi
avant d’enlever le bouchon de radiateur. Le liquide
chaud et la vapeur sous pression risquent de causer
des brûlures. Toujours couvrir le bouchon d’un chif-
fon épais avant de l’ouvrir. Laisser s’échapper les va-
peurs résiduelles avant d’enlever complètement le
bouchon. _1. Placer le VTT sur un plan horizontal.
2. Déposer les caches E et F. (Voir les explications re-
latives à sa dépose et à sa mise en place voir pages
8-26 à 8-28.)
3. Placer un récipient sous le moteur, puis retirer le
boulon de vidange du liquide de refroidissement.
(Afin d’éviter toute coulure de liquide de refroidis-
sement sur le repose-pied, il convient d’utiliser une
feuille de papier pliée comme illustré ou tout objet
similaire.)
4. Déposer le porte-bagages avant et le cache C. (Voir
les explications relatives à la dépose et à la mise en
place voir pages 8-24 et 8-26.)
SBU13221
Cambio del refrigerante
ADVERTENCIA
_ Espere a que se enfríen el motor y el radiador an-
tes de extraer la tapa del radiador. Podría que-
marse con el líquido y el vapor calientes que sa-
len a presión. Ponga siempre un paño grueso
encima de la tapa cuando la abra. Deje que se es-
cape la presión remanente antes de extraer por
completo la tapa. _1. Ponga el ATV sobre una superficie nivelada.
2. Extraiga los paneles E y F. (En cuanto a los
procedimientos de extracción e instalación del
panel, ver páginas 8-26–8-28.)
3. Ponga un recipiente debajo del motor y, enton-
ces, extraiga el perno de drenaje del refrigeran-
te. (Emplee algo de paso, como se muestra,
para evitar que el refrigerante salpique el apo-
yapiés.)
4. Extraiga el portaequipajes delantero y el
panel C. (En cuanto a los procedimientos de
extracción e instalación del panel, ver páginas
8-24 y 8-26.)
