SPEC

2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: TT-R90S (USA, CDN, AUS, NZ)
TT-R90 (Europe, ZA)
TT-R90ES (USA, CDN, AUS, NZ)
TT-R90E (Europe, ZA)
Model code number: TT-R90:
5HNH (USA)
5HNJ (Europe, AUS, NZ, ZA)
5HNK (CDN)
TT-R90E:
5HNL (USA)
5HNM (Europe, AUS, NZ, ZA)
5HNN (CDN)
Dimensions:
Overall length 1,525 mm (57.0 in)
Overall width 605 mm (23.8 in)
Overall height 865 mm (34.1 in)
Seat height 625 mm (24.6 in)
Wheelbase 1,040 mm (40.9 in)
Minimum ground clearance 160 mm (6.3 in)
Basic weight:
With oil and full fuel tank (TT-R90) 64 kg (141 lb)
(TT-R90E) 67 kg (147.7 lb)
Engine:
Engine type Air cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 89 cm
3

(5.43 cu.in)
Bore
×
stroke 47.0
×
51.8 mm (1.85
×
2.04 in)
Compression ratio 8.5 : 1
Compression pressure (STD) 1,000 kPa (10 kg/cm
2

, 145 psi) at 1,000 r/min
Starting system (TT-R90) Kick starter
(TT-R90E) Kick and electric starter
Lubrication system: Wet sump
GENERAL SPECIFICATIONS

SPEC

2 - 4

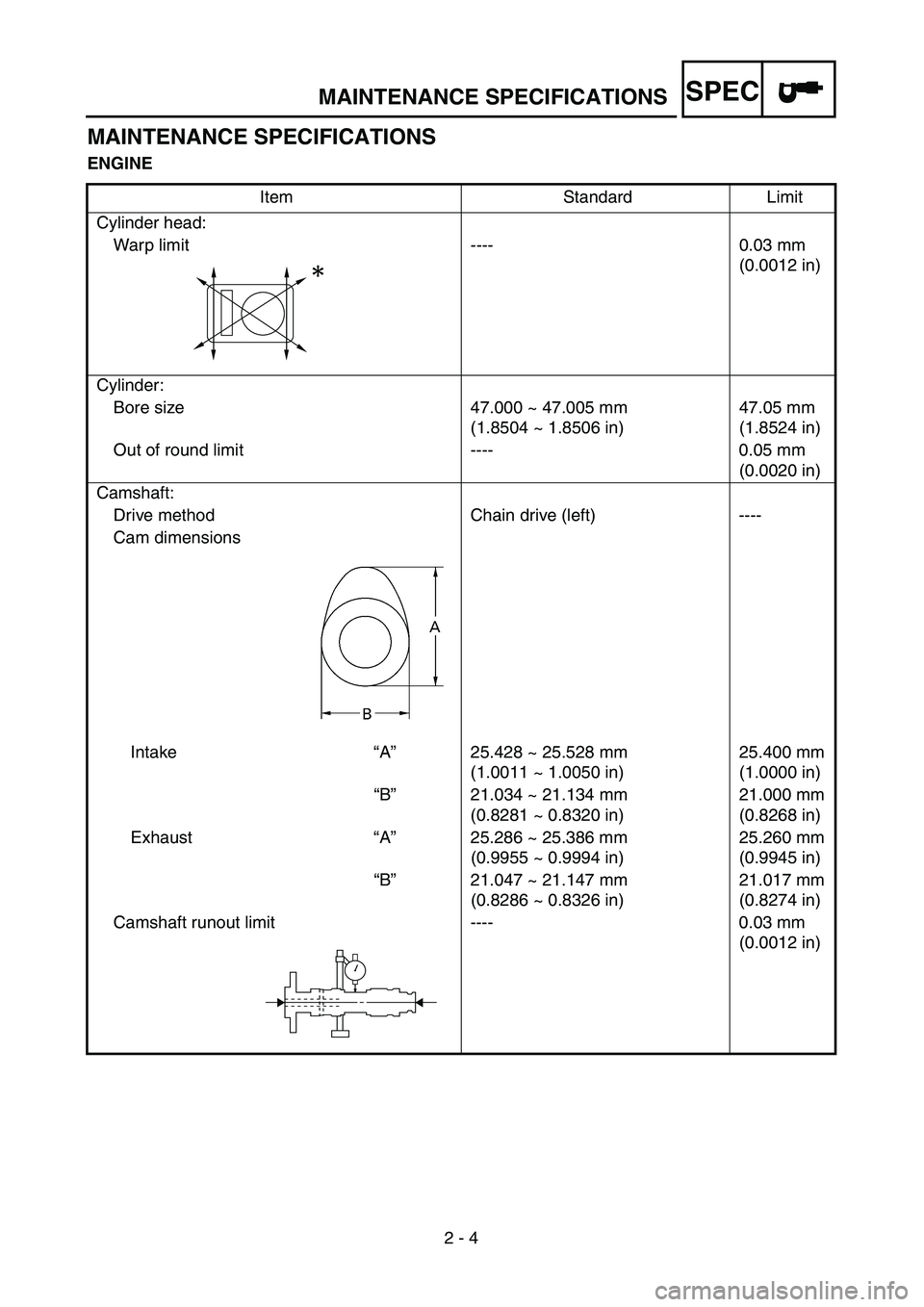

MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.03 mm
(0.0012 in)
Cylinder:
Bore size 47.000 ~ 47.005 mm
(1.8504 ~ 1.8506 in)47.05 mm
(1.8524 in)
Out of round limit ---- 0.05 mm
(0.0020 in)
Camshaft:
Drive method Chain drive (left) ----
Cam dimensions
Intake“A”25.428 ~ 25.528 mm
(1.0011 ~ 1.0050 in)25.400 mm
(1.0000 in)
“B”21.034 ~ 21.134 mm
(0.8281 ~ 0.8320 in)21.000 mm
(0.8268 in)
Exhaust“A”25.286 ~ 25.386 mm
(0.9955 ~ 0.9994 in)25.260 mm
(0.9945 in)
“B”21.047 ~ 21.147 mm
(0.8286 ~ 0.8326 in)21.017 mm
(0.8274 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
MAINTENANCE SPECIFICATIONS

SPEC

2 - 5 Cam chain:
Cam chain type/No. of links 92RH2005-84M/84 ----
Cam chain adjustment method Automatic ----
Rocker arm/rocker arm shaft:
Shaft outside diameter 9.981 ~ 9.991 mm
(0.3930 ~ 0.3933 in)9.95 mm
(0.3917 in)
Rocker arm inside diameter 10.000 ~ 10.015 mm
(0.3937 ~ 0.3943 in)10.03 mm
(0.3949 in)
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.05 ~ 0.09 mm
(0.0020 ~ 0.0035 in)----
EX 0.08 ~ 0.12 mm
(0.0031 ~ 0.0047 in)----
Valve dimensions:
“A” head diameter IN 22.9 ~ 23.1 mm
(0.9016 ~ 0.9094 in)----
EX 19.9 ~ 20.1 mm
(0.7835 ~ 0.7913 in)----
“B” face width IN 1.19 ~ 2.51 mm
(0.0469 ~ 0.0989 in)----
EX 1.49 ~ 3.07 mm
(0.0587 ~ 0.1209 in)----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 0.5 ~ 0.9 mm
(0.0197 ~ 0.354 in)----
EX 0.8 ~ 1.2 mm
(0.0315 ~ 0.0472 in)----
Stem outside diameter IN 4.475 ~ 4.490 mm
(0.1762 ~ 0.1768 in)4.450 mm
(0.1752 in)
EX 4.460 ~ 4.475 mm
(0.1756 ~ 0.1762 in)4.440 mm
(0.1748 in)
Guide inside diameter IN 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.542 mm
(0.1788 in)
EX 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.542 mm
(0.1788 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)0.10 mm
(0.004 in) Item Standard Limit
Head Diameter
B
Face WidthC
Seat Width
D
Margin ThicknessA

MAINTENANCE SPECIFICATIONS

SPEC

2 - 7 Piston:
Piston to cylinder clearance 0.025 ~ 0.045 mm
(0.0010 ~ 0.0018 in)0.15 mm
(0.0059 in)
Piston size “D”46.960 ~ 46.975 mm
(1.8488 ~ 1.8494 in)----
Piston over size (2nd) 47.5 mm (1.8701 in) ----
(4th) 48.0 mm (1.8898 in) ----
Measuring point “H”4 mm (0.16 in) ----
Piston off-set 0.75 mm (0.0295 in) ----
Piston pin bore inside diameter 13.002 ~ 13.013 mm
(0.5119 ~ 0.5123 in)13.045 mm
(0.5136 in)
Piston pin outside diameter 12.996 ~ 13.000 mm
(0.5117 ~ 0.5118 in)12.980 mm
(0.511 in)
Piston rings:
Top ring
Type Barrel ----
Dimensions (B

×

T) 1.0
×
2.0 mm (0.04
×
0.08 in) ----
End gap (installed) 0.10 ~ 0.25 mm
(0.004 ~ 0.010 in)0.4 mm
(0.016 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring
Type Taper ----
Dimensions (B

×

T) 1.0
×
2.0 mm (0.04
×
0.08 in) ----
End gap (installed) 0.10 ~ 0.25 mm
(0.004 ~ 0.010 in)0.4 mm
(0.016 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring
Dimensions (B

×

T) 2.0
×
2.3 mm (0.08
×
0.09 in) ----
End gap (installed) 0.2 ~ 0.7 mm (0.01 ~ 0.03 in) ----Item Standard Limit
H
D
T
B
B
T
B
T

MAINTENANCE SPECIFICATIONS

2 - 1
CARACTERISTIQUES GENERALES
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle: TT-R90S (USA, CDN, AUS, NZ)
TT-R90 (Europe, ZA)
TT-R90ES (USA, CDN, AUS, NZ)
TT-R90E (Europe, ZA)
Numéro de code de modèle: TT-R90:
5HNH (USA)
5HNJ (Europe, AUS, NZ, ZA)
5HNK (CDN)
TT-R90E:
5HNL (USA)
5HNM (Europe, AUS, NZ, ZA)
5HNN (CDN)
Dimensions:
Longueur hors tout 1.525 mm (57,0 in)
Largeur hors tout 605 mm (23,8 in)
Hauteur hors tout 865 mm (34,1 in)
Hauteur de la selle 625 mm (24,6 in)
Empattement 1.040 mm (40,9 in)
Garde au sol minimale 160 mm (6,3 in)
Poids net:
Avec huile et réservoir de carburant rempli
(TT-R90) 64 kg (141 lb)
(TT-R90E) 67 kg (147,7 lb)
Moteur:
Type de moteur 4 temps, refroidissement par air, un arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre, incliné vers l’avant
Cylindrée 89 cm
3

(5,43 cu.in)
Alésage
×
course 47,0
×
51,8 mm (1,85
×
2,04 in)
Taux de compression 8,5 : 1
Pression à la compression (standard) 1.000 kPa (10 kg/cm
2

, 145 psi) à 1.000 tr/mn
Système de démarrage (TT-R90) Kick
(TT-R90E) Kick et démarreur électrique
Système de graissage: Carter humide

2 - 4
CARACTERISTIQUES D’ENTRETIEN
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Désignation Standard Limite
Culasse:
Limite de déformation ---- 0,03 mm
(0,0012 in)
Cylindre:
Alésage 47,000 à 47,005 mm
(1,8504 à 1,8506 in)47,05 mm
(1,8524 in)
Limite d’ovalisation ---- 0,05 mm
(0,0020 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne
(côté gauche)----
Dimensions de came
Admission“A” 25,428 à 25,528 mm
(1,0011 à 1,0050 in)25,400 mm
(1,0000 in)
“B” 21,034 à 21,134 mm
(0,8281 à 0,8320 in)21,000 mm
(0,8268 in)
Echappement“A” 25,286 à 25,386 mm
(0,9955 à 0,9994 in)25,260 mm
(0,9945 in)
“B” 21,047 à 21,147 mm
(0,8286 à 0,8326 in)21,017 mm
(0,8274 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)

2 - 5
CARACTERISTIQUES D’ENTRETIEN
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2005-84M/84 ----
Méthode de réglage de chaîne de distribution Automatique ----
Culbuteur/axe de culbuteur:
Diamètre extérieur d’arbre 9,981 à 9,991 mm
(0,3930 à 0,3933 in)9,95 mm
(0,3917 in)
Diamètre intérieur du culbuteur 10,000 à 10,015 mm
(0,3937 à 0,3943 in)10,03 mm
(0,3949 in)
Soupape, siège de soupape, guide de soupape:
Jeu de soupapes (à froid) AD. 0,05 à 0,09 mm
(0,0020 à 0,0035 in)----
ECH. 0,08 à 0,12 mm
(0,0031 à 0,0047 in)----
Dimensions des soupapes:
“A” diamètre de tête AD. 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
ECH. 19,9 à 20,1 mm
(0,7835 à 0,7913 in)----
“B” largeur de face AD. 1,19 à 2,51 mm
(0,0469 à 0,0989 in)----
ECH. 1,49 à 3,07 mm
(0,0587 à 0,1209 in)----
“C” largeur de siège AD. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD. 0,5 à 0,9 mm
(0,0197 à 0,354 in)----
ECH. 0,8 à 1,2 mm
(0,0315 à 0,0472 in)----
Diamètre extérieur de queue AD. 4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,450 mm
(0,1752 in)
ECH. 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,440 mm
(0,1748 in)
Diamètre intérieur du guide AD. 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,542 mm
(0,1788 in)
ECH. 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,542 mm
(0,1788 in)
Jeu entre queue et guide AD. 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH. 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Désignation Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

2 - 7
CARACTERISTIQUES D’ENTRETIEN
SPEC

Piston:
Jeu piston-cylindre 0,025 à 0,045 mm
(0,0010 à 0,0018 in)0,15 mm
(0,0059 in)
Taille de piston “D” 46,960 à 46,975 mm
(1,8488 à 1,8494 in)----
Cote réparation de piston (2e) 47,5 mm (1,8701 in) ----
(4e) 48,0 mm (1,8898 in) ----
Point de mesure “H” 4 mm (0,16 in) ----
Décalage du piston 0,75 mm (0,0295 in) ----
Diamètre intérieur d’alésage d’axe de piston 13,002 à 13,013 mm
(0,5119 à 0,5123 in)13,045 mm
(0,5136 in)
Diamètre extérieur d’axe de piston 12,996 à 13,000 mm
(0,5117 à 0,5118 in)12,980 mm
(0,511 in)
Segments:
Segment de feu
Type Cylindrique ----
Dimensions (B
×
T) 1,0
×
2,0 mm (0,04
×
0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité
Type Fuselé----
Dimensions (B
×
T) 1,0
×
2,0 mm (0,04
×
0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile
Dimensions (B
×
T) 2,0
×
2,3 mm (0,08
×
0,09 in) ----
Ecartement des becs (segment monté) 0,2 à 0,7 mm (0,01 à 0,03 in) ---- Désignation Standard Limite
H
D
T
B
B
T
B
T
