AUFBAU
Diese Anleitung wurde zusammengestellt, um
dem Benutzer ein leicht verständliches Nach-
schlagewerk in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein- und Aus-
bau, Zerlegung und Zusammenbau, Prüfung
und Reparatur) detailliert und in der entspre-
chenden Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften Bauteils
weist ein Pfeilsymbol auf die erforderliche
Maßnahme hin. Beispiel:

Lager
Pitting/Beschädigung
→
Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu helfen
und die Arbeitsschritte zu verdeutlichen, sind
Explosionsdiagramme am Beginn jedes Aus-
bau- und Demontageabschnittes dargestellt.
1. Für die Ausbau- und Demontagearbeiten
ist meistens ein übersichtliches Explosi-
onsdiagramm
1
dargestellt.
2. Die Nummern
2
in dem Explosionsdia-
gramm sind in der Reihenfolge der Arbei-
ten aufgeführt. Eine in einen Kreis
eingeschriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten und Hin-
weise ist durch ablesefreundliche Symbol-
markierungen
3
gegeben. Die
Bedeutungen der Symbolmarkierungen
sind auf der nächsten Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4
beglei-
tet das Explosionsdiagramm und gibt die
Arbeitsreihenfolge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw. an.
5. Der Umfang des Ausbaus
5
ist in der
Arbeitsanweisungstabelle aufgeführt, um
nicht erforderliche Ausbauarbeiten zu ver-
meiden.
6. Für Arbeiten, für die weitere Informationen
benötigt werden, sind schrittweise Ergän-
zungen
6
zusätzlich zu dem Explosions-
diagramm und der
Arbeitsanweisungstabelle aufgeführt.
FORMAT DU MANUEL
Dans ce manuel, toutes les procédures sont décrites
pas à pas. Les informations ont été condensées pour
fournir à l’utilisateur un guide pratique et facile à
lire, contenant des explications claires pour toutes
les procédures de démontage, réparation, remon-
tage et vérification.
Dans ce nouveau format, l’état d’un composant
défectueux est suivi d’une flèche qui indique les
mesures à prendre. Exemple:

Roulements
Piqûres/endommagement
→
Remplacer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de démontage
ou de remontage est précédée de vues en éclaté qui
permettent de clarifier ces opérations.
1. Exemple de vue en éclaté
1
clarifiant les opé-
rations de démontage et de remontage.
2. Sur les vues en éclaté, les pièces sont numéro-
tées
2
dans l’ordre des opérations à effectuer.
Un chiffre entouré d’un cercle correspond à une
étape de démontage.
3. Les vues en éclaté portent également des sym-
boles
3
qui rappellent des points importants à
ne pas oublier. La signification de ces symboles
est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau
4
fournissant l’ordre des opérations, le nom des
pièces, des remarques, etc.
5. Pour éviter la dépose superflue de pièces,
l’étendue de la dépose 5 est indiquée dans le
tableau de description du travail.
6. Pour les travaux qui demandent des explica-
tions supplémentaires, la vue en éclaté et le
tableau sont suivis d’une description détaillée
6 des opérations.

GEN
INFOINFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
WICHTIGE INFORMATIONEN
VORBEREITUNG FÜR AUSBAU UND ZER-
LEGUNG
1. Vor dem Ausbau oder Zerlegen der Bau-
teile sämtlichen Schmutz, Schlamm,
Staub sowie andere Fremdkörper entfer-
nen.
Wenn das Motorrad mit einem Hoch-
druckwascher gereinigt wird, sind folgen-
de Teile sorgfältig abzudecken.
Schalldämpferauslaß
2. Nur geeignete Werkzeuge und Reini-
gungsmittel verwenden. Siehe unter
“SPEZIALWERKZEUGE”.
3. Beim Zerlegen zusammengehörige Teile
immer gemeinsam ablegen. Dies gilt be-
sonders für Zahnräder, Zylinder, Kolben
und alle beweglichen Teile, die miteinan-
der arbeiten. Solche Baugruppen dürfen
nur komplett wiederverwendet oder aus-
getauscht werden.
4. Alle ausgebauten Teile reinigen und in
der Reihenfolge des Ausbaus auf einer
sauberen Unterlage ablegen. Dies ge-
währleistet einen zügigen und korrekten
Zusammenbau.
5. Alle Teile von offenem Feuer fernhalten.
INFORMATIONS IMPORTANTES
PREPARATION POUR LA DEPOSE ET
DEMONTAGE
1. Eliminer soigneusement crasse, boue, pous-
sière et corps étrangers avant la dépose et le
démontage.
Avant de laver le véhicule à l’eau pressurisée,
recouvrir les parties suivantes:
Orifice d’échappement du silencieux
2. Utiliser les outils et le matériel de nettoyage
correct. Se reporter à la section “OUTILS
SPECIAUX”.
3. Lors du démontage de la machine, garder les
pièces connexes ensemble. Ils comprennent
les engrenages, cylindres, pistons et autres
pièces connexes qui se sont “accouplées” par
usure normale. Les pièces connexes doivent
être réutilisées en un ensemble ou changées.
4. Lors du démontage de la machine, nettoyer
toutes les pièces et les mettre dans des pla-
teaux dans l’ordre du démontage. Ceci dimi-
nuera le temps de remontage et permettra
d’être sûr que toutes les pièces sont correcte-
ment remontées.
5. Tenir éloigné du feu.
1 - 3

GEN
INFOINFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
ERSATZTEILE
1. Nur Original-Ersatzteile von Yamaha ver-
wenden. Nur von Yamaha empfohlene
Schmierstoffe verwenden. Fremdfabrika-
te erfüllen häufig nicht die gestellten
Qualitätsanforderungen.
DICHTUNGEN, DICHTRINGE UND O-RINGE
1. Beim Überholen des Motors sind sämtli-
che Dichtungen, Dichtringe und O-Ringe
zu erneuern. Alle Dichtflächen, Dichtlip-
pen und O-Ringe vor dem Zusammen-
bau säubern.
2. Beim Zusammenbau alle beweglichen
Teile und Lager ölen, alle Dichtlippen ein-
fetten.
SICHERUNGSSCHEIBEN/ -BLECHE UND
SPLINTE
1. Sicherungsscheiben und -bleche 1 so-
wie Splinte müssen nach dem Ausbau
erneuert werden. Sicherungslaschen
werden nach dem vorschriftsmäßigen
Festziehen der Schraubverbindung ge-
gen die Schlüsselfläche der Schraube
oder Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so einbauen,
daß die Herstellerbeschriftung oder Tei-
lenummer sichtbar bleibt. Beim Einbau
von Dichtringen die Dichtlippen dünn mit
leichtem Lithiumfett bestreichen. Lager
beim Einbau ggf. großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft trockenblasen, da
hierdurch die Lagerflächen beschädigt
werden. PIECES DE RECHANGE
1. Nous recommandons d’utiliser des pièces
Yamaha d’origine pour tous les remplace-
ments. Utiliser les huiles/graisses recomman-
dées par Yamaha lors des remontages et
réglages.
JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lorsqu’un moteur est révisé, tous les joints,
bagues d’étanchéité et joints toriques doivent
être changés. Tous les plans de joint, toutes
les lèvres de bague d’étanchéité et les joints
toriques doivent être nettoyés.
2. Lors du remontage, huiler correctement toutes
les pièces accouplées et tous les roulements.
Graisser les lèvres de bagues d’étanchéité.
RONDELLES-FREIN, FREINS D’ECROU ET
GOUPILLES FENDUES
1. Rondelles-frein, freins d’écrou 1 et gou-
pilles fendues ne doivent jamais être réutili-
sés. Les onglets de blocage doivent être
dressés contre les faces de boulon ou d’écrou
une fois que les boulons et écrous ont été cor-
rectement serrés.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les bagues
d’étanchéité 2 avec leurs marques ou numé-
ros de fabricant dirigés vers l’extérieur.
(Autrement dit, les lettres poinçonnées doi-
vent être sur le côté visible.) Lors de la mise
en place des bagues d’étanchéité, appliquer
une légère couche de graisse fluide à base de
lithium sur leurs lèvres. Lors de la mise en
place des roulements, les huiler généreuse-
ment.
ATTENTION:
Ne pas sécher les roulements à l’air comprimé.
Cela endommagerait les surfaces de roulement.
1 - 4

GEN
INFOINFORMATIONS IMPORTANTES/VERIFICATION DES CONNEXIONS
WICHTIGE INFORMATIONEN/ANSCHLÜSSE PRÜFEN
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiedereinbau
sorgfältig überprüfen und bei
Beschädigung oder Verformung erneu-
ern. Kolbenbolzensicherungen müssen
nach jedem Ausbau erneuert werden.
Beim Einbau eines Sicherungsringes 1
stets darauf achten, daß die scharfkanti-
ge Seite 2 den Ring gegen die Druck-
richtung 3 abstützt.
4Welle
ANSCHLÜSSE PRÜFEN
Die Steckverbinder auf Oxidation, Rost,
Feuchtigkeit usw. prüfen
1. Lösen:
Steckverbinder
2. Die einzelnen Anschlußklemmen mit
Druckluft trockenblasen.
3. Den Steckverbinder mehrmals aufstek-
ken und wieder abziehen.
4. Die einzelnen Steckverbinderkabel auf
Festsitz prüfen.
5. Wenn sich eine Anschlußklemme löst,
die Blechlasche 1 hochbiegen und die
Klemme wieder einsetzen.
6. Anschließen:
Steckverbinder
HINWEIS:
Die Steckverbinder müssen einrasten.
7. Den Steckverbinder mit einem Taschen-
Multimeter auf Durchgang prüfen.
HINWEIS:
Ist der Durchgang nicht widerstandsfrei, die
Anschlußklemmen reinigen.
Bei der Überprüfung von Kabelbäumen stets
die Schritte 1 bis 7 durchführen.
Zur schnellen Abhilfe kann ein handelsübli-
ches Kontaktspray verwendet werden.
Die Steckverbinder wie abgebildet mit dem
Meßgerät prüfen. CIRCLIPS
1. Avant remontage, tous les circlips doivent être
soigneusement vérifiés. Toujours changer les
circlips d’axe de piston après une utilisation.
Changer tout circlip déformé. Lorsqu’on monte
un circlip 1, s’assurer que le côté non chan-
freiné 2 est positionné du côté opposé à la
poussée 3 qu’il reçoit. Voir la vue en coupe.
4Arbre
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de l’humidité,
etc. sur un connecteur.
1. Déconnecter:
Connecteur
2. Sécher chaque borne à l’air comprimé.
3. Connecter et déconnecter le connecteur deux
ou trois fois.
4. Tirer sur le fil pour vérifier s’il ne se détache
pas.
5. Si la borne se détache, redresser la lame 1 de
la broche et insérer à nouveau la borne dans
le connecteur.
6. Connecter:
Connecteur
N.B.:
Les deux connecteurs s’encliquètent.
7. Vérifier la continuité avec un testeur.
N.B.:
S’il n’y a pas continuité, nettoyer les bornes.
S’assurer d’effectuer les opérations 1 à 7 ci-des-
sus lors du contrôle du faisceau de fils.
Pour dépanner, utiliser un produit de contact dis-
ponible sur le marché.
Tester le connecteur comme illustré.
1 - 5

4 - 8

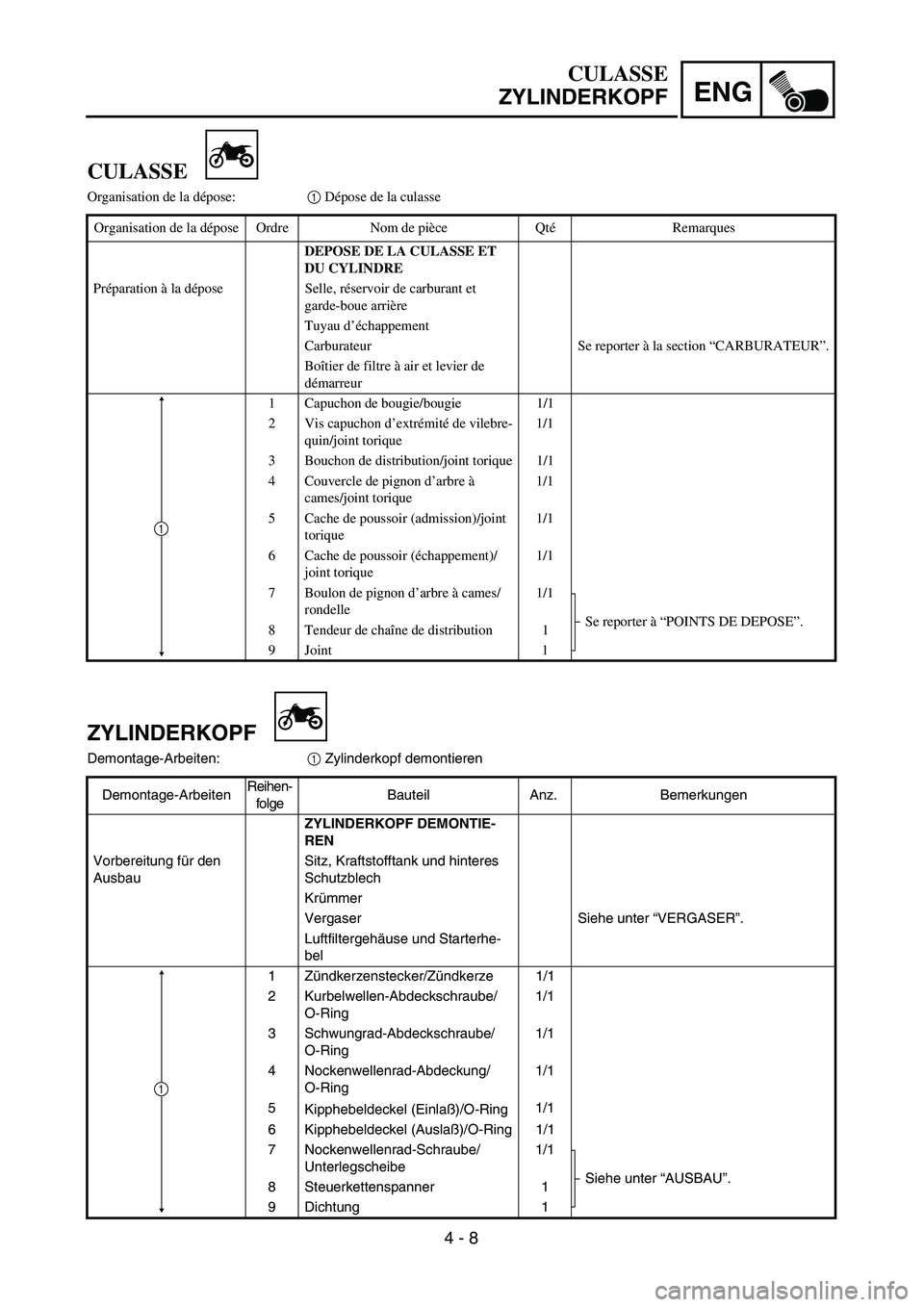

ENG
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIE-
REN
Vorbereitung für den
AusbauSitz, Kraftstofftank und hinteres
Schutzblech
Krümmer
Vergaser Siehe unter “VERGASER”.
Luftfiltergehäuse und Starterhe-
bel
1Zündkerzenstecker/Zündkerze 1/1
2 Kurbelwellen-Abdeckschraube/
O-Ring1/1
3 Schwungrad-Abdeckschraube/
O-Ring1/1
4 Nockenwellenrad-Abdeckung/
O-Ring1/1
5
Kipphebeldeckel (Einlaß)/O-Ring1/1
6 Kipphebeldeckel (Auslaß)/O-Ring 1/1
7 Nockenwellenrad-Schraube/
Unterlegscheibe1/1
Siehe unter “AUSBAU”.
8 Steuerkettenspanner 1
9 Dichtung 1
1
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE ET
DU CYLINDRE
Préparation à la dépose Selle, réservoir de carburant et
garde-boue arrière
Tuyau d’échappement
Carburateur Se reporter à la section “CARBURATEUR”.
Boîtier de filtre à air et levier de
démarreur
1 Capuchon de bougie/bougie 1/1
2 Vis capuchon d’extrémité de vilebre-
quin/joint torique1/1
3 Bouchon de distribution/joint torique 1/1
4 Couvercle de pignon d’arbre à
cames/joint torique1/1
5 Cache de poussoir (admission)/joint
torique1/1
6 Cache de poussoir (échappement)/
joint torique1/1
7 Boulon de pignon d’arbre à cames/
rondelle1/1
Se reporter à “POINTS DE DEPOSE”.
8 Tendeur de chaîne de distribution 1
9 Joint 1
1

4 - 9
ENG
Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Pignon d’arbre à cames 1
Se reporter à “POINTS DE DEPOSE”. 11 Chaîne de distribution 1
12 Culasse 1
13 Joint 1
14 Goujon 2
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10 Nockenwellenrad 1
Siehe unter “AUSBAU”. 11 Steuerkette 1
12 Zylinderkopf 1
13 Dichtung 1
14 Paßstift 2
1
CULASSE
ZYLINDERKOPF

4 - 13
ENG
ARBRE A CAMES ET CULBUTEURS
NOCKENWELLE UND KIPPHEBEL
NOCKENWELLE UND KIPPHEBEL
Demontage-Arbeiten:1 Kipphebel2 Nockenwellen demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
NOCKENWELLE UND KIPPHE-
BEL
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Kipphebelwelle (Einlaß)1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2 Kipphebelwelle (Auslaß)1
3 Kipphebel 2
4 Nockenwellenlager-Halter 1
5 Nockenwelle 1
6 Kontermutter (Ventileinstell-
schraube)2
7 Ventileinstellschraube 2
1
2
ARBRE A CAMES ET CULBUTEURS
Organisation de la dépose:1 Culbuteur2 Dépose de l’arbre à cames
Organisation de la dépose Ordre Nom de pièce QtéRemarques
ARBRE A CAMES ET CULBU-
TEUR
Préparation à la dépose Culasse Se reporter à “CULASSE”.
1 Axe de culbuteur (admission) 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2 Axe de culbuteur (échappement) 1
3 Culbuteur 2
4 Retenue de roulement d’arbre à
cames1
5 Arbre à cames 1
6 Contre-écrou de vis de réglage du jeu
de soupape2
7 Vis de réglage du jeu de soupape 2
1
2

4 - 16
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Demontage-Arbeiten:1 Ventile demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN
DEMONTIEREN
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
Kipphebel und Nockenwelle Siehe unter “NOCKENWELLE UND
KIPPHEBEL”.
1 Ventilkeil 4 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2 Ventilfederteller 2
3 Ventilfeder 2
4 Auslaßventil 1
5 Einlaßventil 1
6 Ventilschaftdichtung 2
1
SOUPAPES ET RESSORTS DE SOUPAPE
Organisation de la dépose:1 Dépose des soupapes
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES SOUPAPES ET
DES RESSORTS DE SOUPAPE
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
Culbuteur et arbre à cames Se reporter à la section “ARBRE A CAMES
ET CULBUTEUR”.
1 Clavette de soupape 4 Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2 Retenue de ressort 2
3 Ressort de soupape 2
4 Soupape d’échappement 1
5 Soupape d’admission (centre) 1
6 Joint de queue de soupape 2
1
