ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

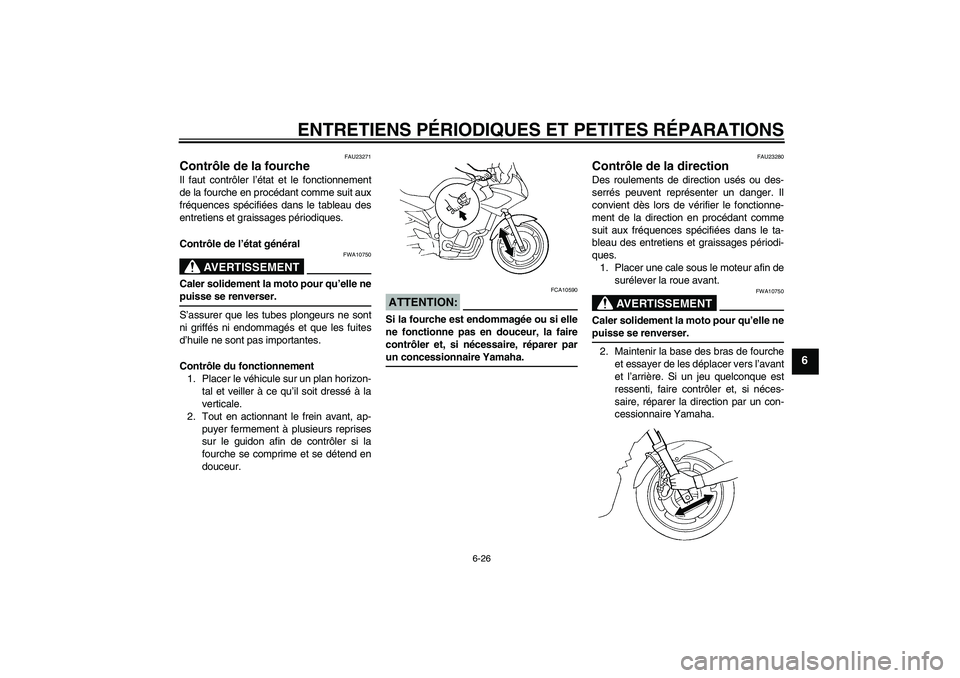

6-26
6
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
5VXF1.book Page 26 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

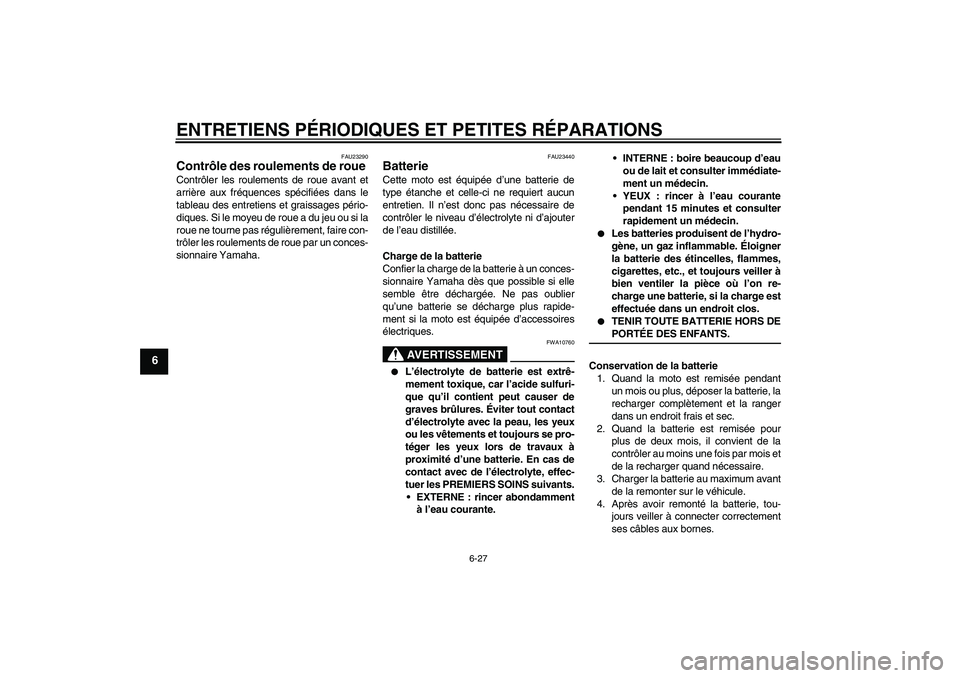

6-27
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23440
Batterie Cette moto est équipée d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si la moto est équipée d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Conservation de la batterie
1. Quand la moto est remisée pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
5VXF1.book Page 27 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

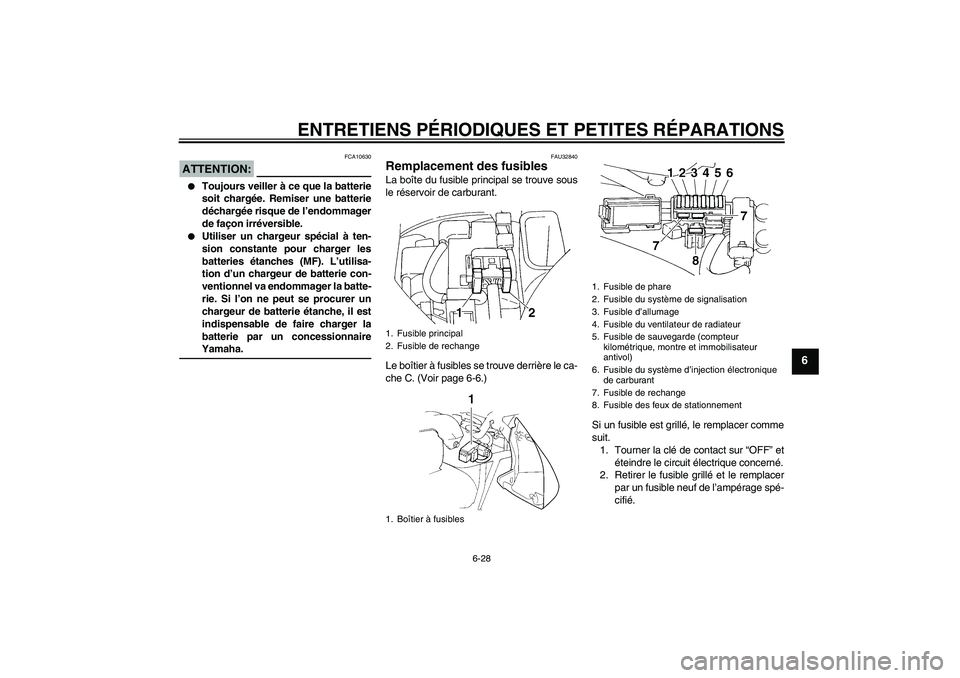

6-28
6
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU32840
Remplacement des fusibles La boîte du fusible principal se trouve sous
le réservoir de carburant.
Le boîtier à fusibles se trouve derrière le ca-
che C. (Voir page 6-6.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.1. Fusible principal
2. Fusible de rechange
1. Boîtier à fusibles
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (compteur
kilométrique, montre et immobilisateur
antivol)
6. Fusible du système d’injection électronique
de carburant
7. Fusible de rechange
8. Fusible des feux de stationnement
5VXF1.book Page 28 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

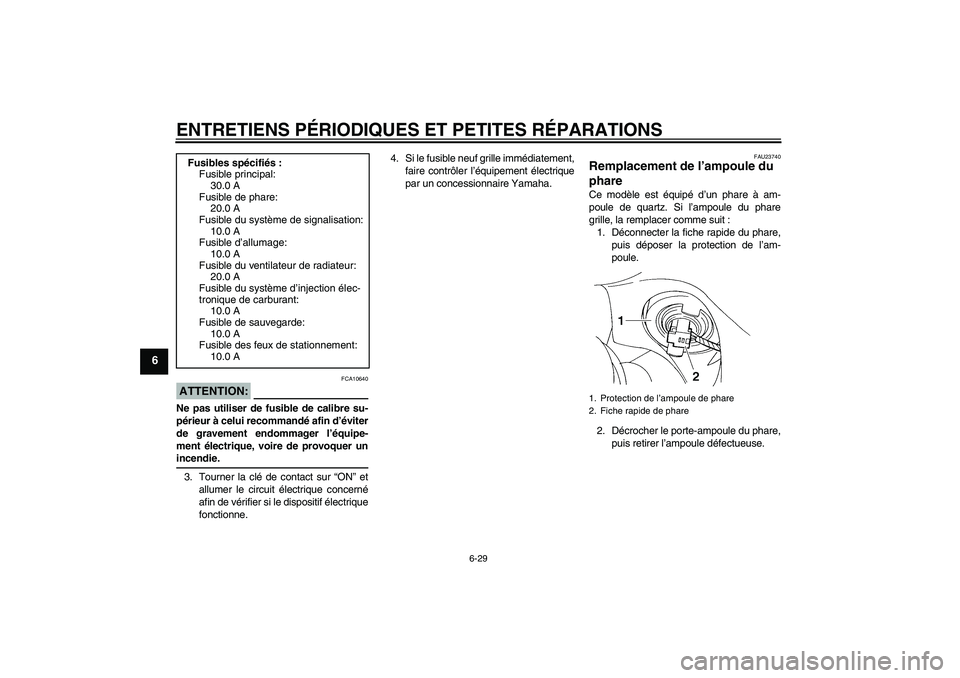

6-29
6
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23740
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’am-
poule.
2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse. Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection élec-
tronique de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible des feux de stationnement:
10.0 A1. Protection de l’ampoule de phare
2. Fiche rapide de phare
5VXF1.book Page 29 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
3. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité del’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.
4. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU32820
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la selle. (Voir page 3-14.)
AVERTISSEMENT
FWA12300
Ne pas toucher le support tant que lesystème d’échappement est chaud.
2. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
1. Douille d’ampoule de feu arrière/stop
2. Support de pot d’échappement
5VXF1.book Page 30 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
5. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
6. Remettre la selle en place.
FAU24201
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
FAU24310
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
ses vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.
1. Vis
1. Vis
5VXF1.book Page 31 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

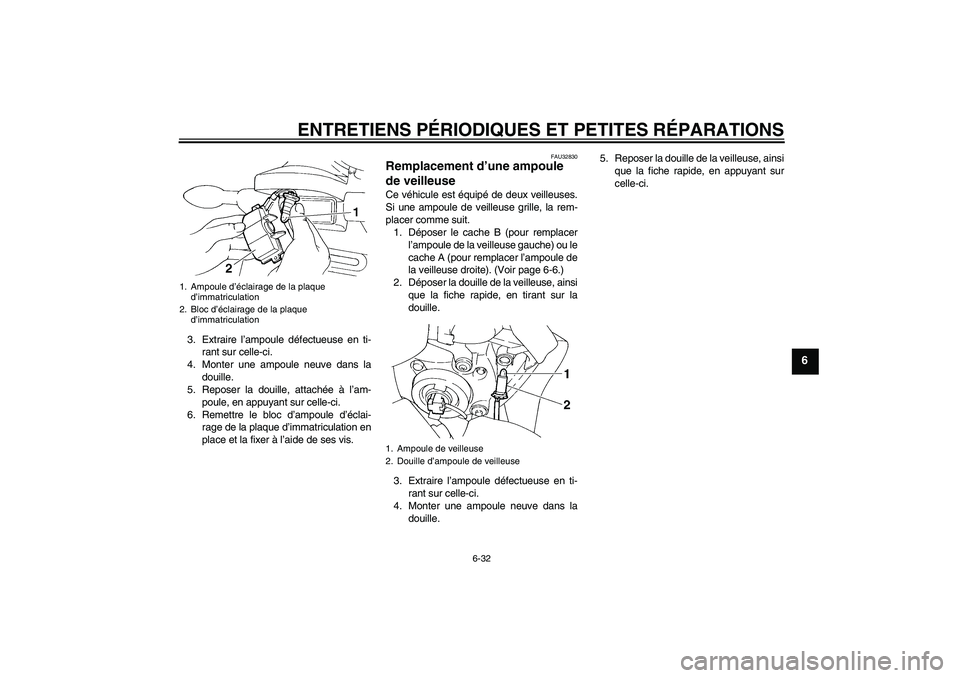

6-32
6
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU32830
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer le cache B (pour remplacer
l’ampoule de la veilleuse gauche) ou le
cache A (pour remplacer l’ampoule de
la veilleuse droite). (Voir page 6-6.)
2. Déposer la douille de la veilleuse, ainsi
que la fiche rapide, en tirant sur la
douille.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.5. Reposer la douille de la veilleuse, ainsi
que la fiche rapide, en appuyant sur
celle-ci.
1. Ampoule d’éclairage de la plaque
d’immatriculation
2. Bloc d’éclairage de la plaque
d’immatriculation
1. Ampoule de veilleuse
2. Douille d’ampoule de veilleuse
5VXF1.book Page 32 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

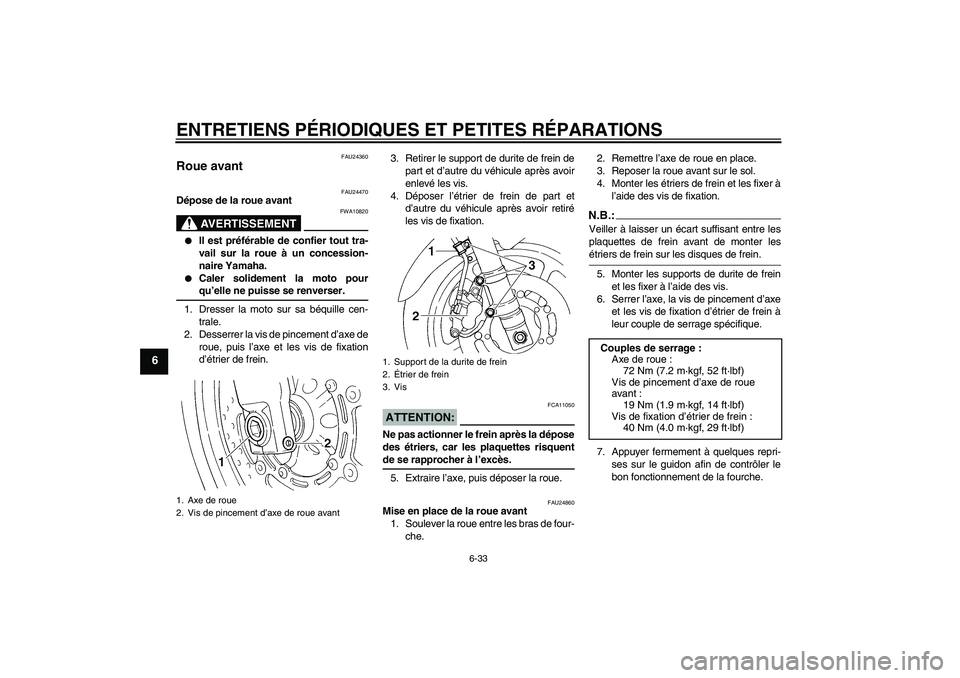

6-33
6
FAU24360
Roue avant
FAU24470
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Dresser la moto sur sa béquille cen-
trale.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé les vis.
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.
ATTENTION:
FCA11050
Ne pas actionner le frein après la dépose
des étriers, car les plaquettes risquentde se rapprocher à l’excès.
5. Extraire l’axe, puis déposer la roue.
FAU24860
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.2. Remettre l’axe de roue en place.
3. Reposer la roue avant sur le sol.
4. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter lesétriers de frein sur les disques de frein.
5. Monter les supports de durite de frein
et les fixer à l’aide des vis.
6. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
7. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Axe de roue
2. Vis de pincement d’axe de roue avant
1. Support de la durite de frein
2.Étrier de frein
3. Vis
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
19 Nm (1.9 m·kgf, 14 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
5VXF1.book Page 33 Thursday, February 12, 2004 11:27 AM
