ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

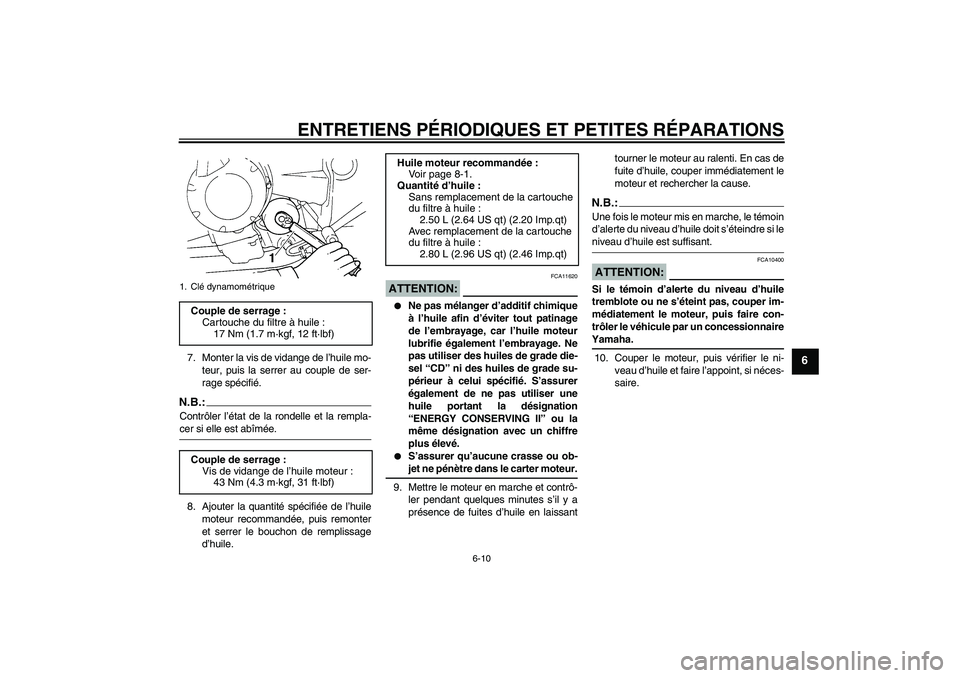

6-10
6
7. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
8. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
9. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissanttourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
10. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
2.80 L (2.96 US qt) (2.46 Imp.qt)
5VXF1.book Page 10 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

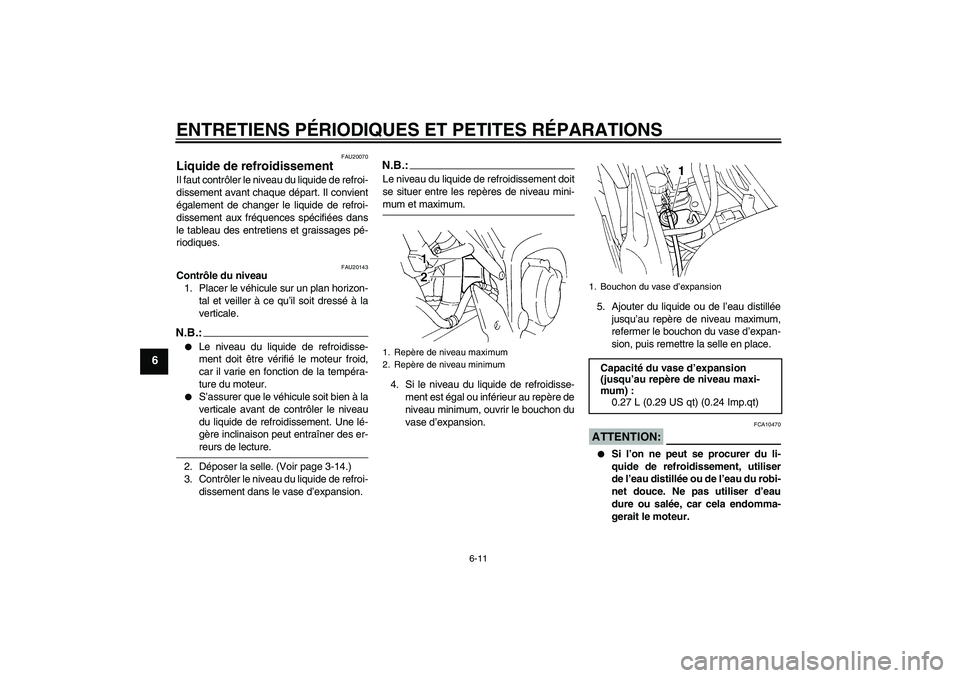

6-11
6
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU20143
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Déposer la selle. (Voir page 3-14.)
3. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.:Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.
4. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, ouvrir le bouchon du
vase d’expansion.5. Ajouter du liquide ou de l’eau distillée
jusqu’au repère de niveau maximum,
refermer le bouchon du vase d’expan-
sion, puis remettre la selle en place.
ATTENTION:
FCA10470


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansionCapacité du vase d’expansion
(jusqu’au repère de niveau maxi-
mum) :
0.27 L (0.29 US qt) (0.24 Imp.qt)
5VXF1.book Page 11 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

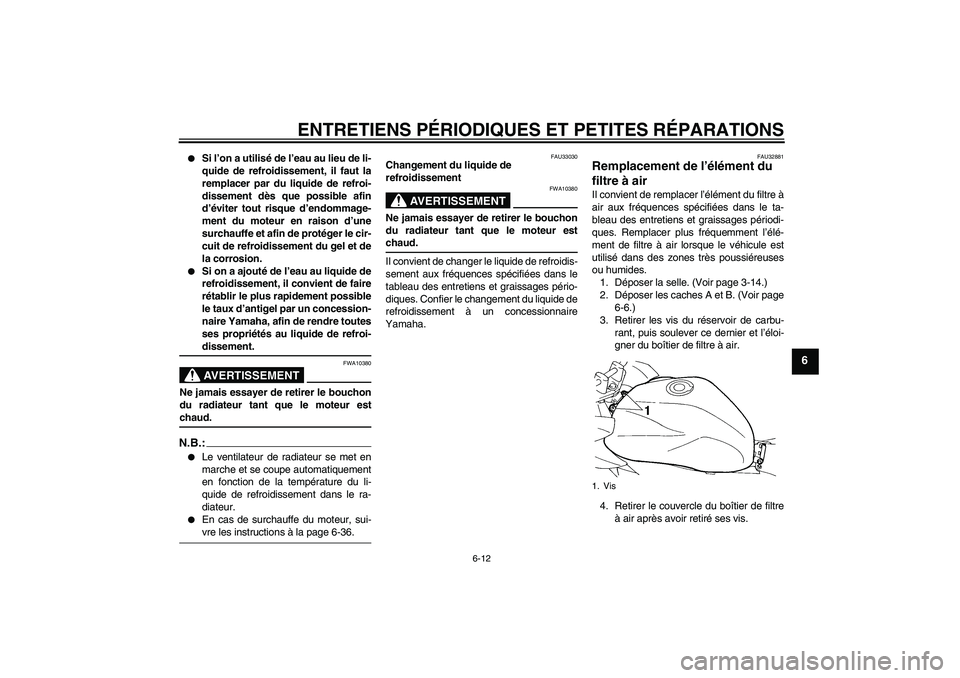

6-12
6


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
d’éviter tout risque d’endommage-
ment du moteur en raison d’une
surchauffe et afin de protéger le cir-
cuit de refroidissement du gel et de
la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.N.B.:

Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du li-
quide de refroidissement dans le ra-
diateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-36.
FAU33030
Changement du liquide de
refroidissement
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha.
FAU32881
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle. (Voir page 3-14.)
2. Déposer les caches A et B. (Voir page
6-6.)
3. Retirer les vis du réservoir de carbu-
rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
4. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.1. Vis
5VXF1.book Page 12 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

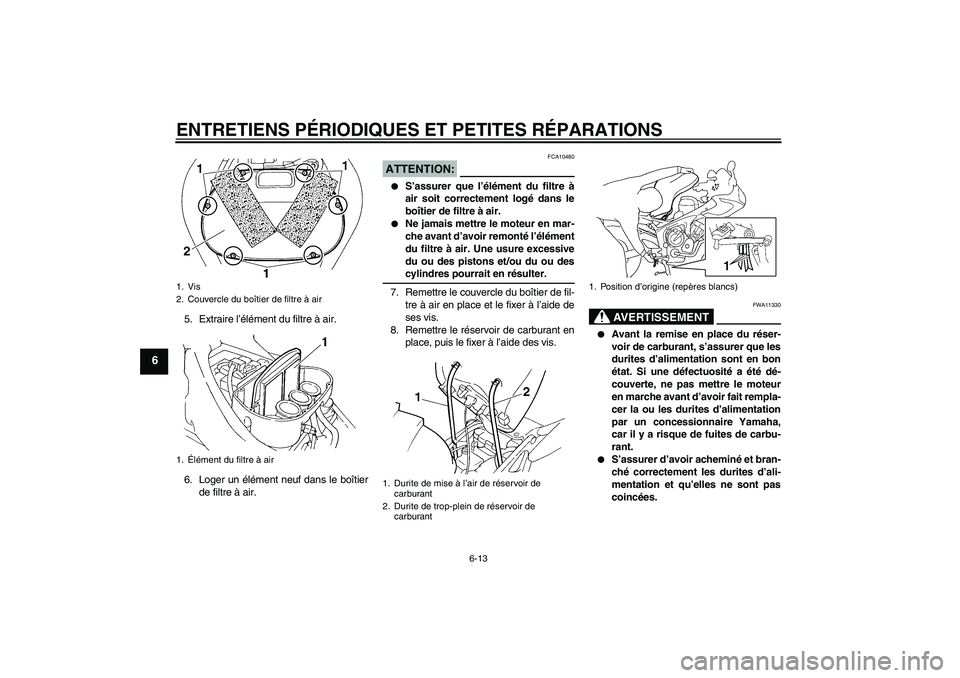

6-13
6
5. Extraire l’élément du filtre à air.
6. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
7. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
8. Remettre le réservoir de carburant en
place, puis le fixer à l’aide des vis.
AVERTISSEMENT
FWA11330


Avant la remise en place du réser-
voir de carburant, s’assurer que les
durites d’alimentation sont en bon
état. Si une défectuosité a été dé-
couverte, ne pas mettre le moteur
en marche avant d’avoir fait rempla-
cer la ou les durites d’alimentation
par un concessionnaire Yamaha,
car il y a risque de fuites de carbu-
rant.


S’assurer d’avoir acheminé et bran-
ché correctement les durites d’ali-
mentation et qu’elles ne sont pas
coincées.
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
1. Durite de mise à l’air de réservoir de
carburant
2. Durite de trop-plein de réservoir de
carburant
1. Position d’origine (repères blancs)
5VXF1.book Page 13 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

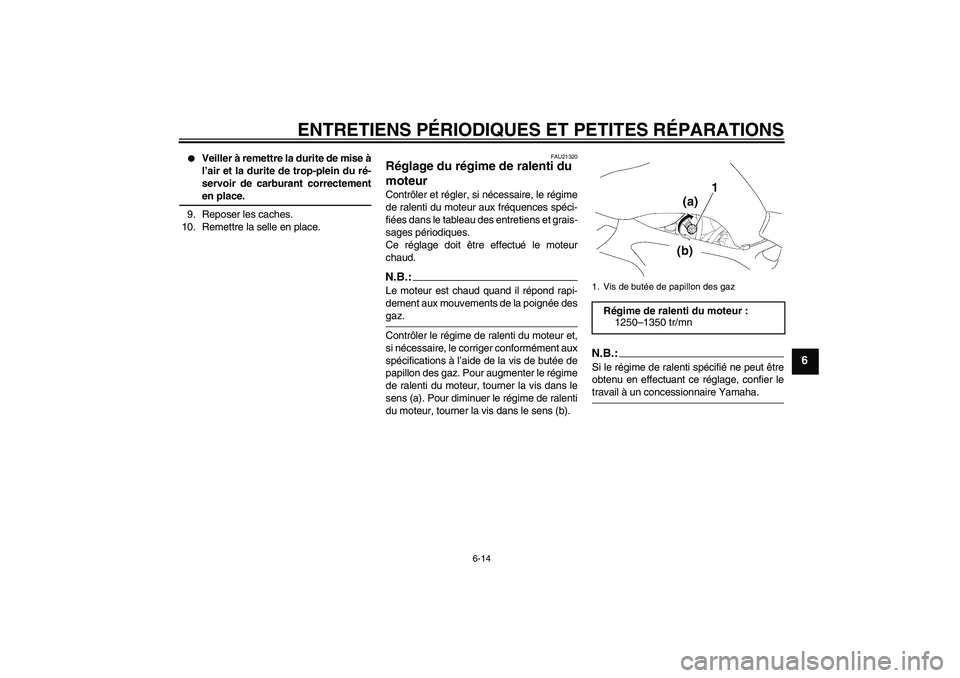

6-14
6


Veiller à remettre la durite de mise à
l’air et la durite de trop-plein du ré-
servoir de carburant correctementen place.
9. Reposer les caches.
10. Remettre la selle en place.
FAU21320
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de butée de
papillon des gaz. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1250–1350 tr/mn
5VXF1.book Page 14 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

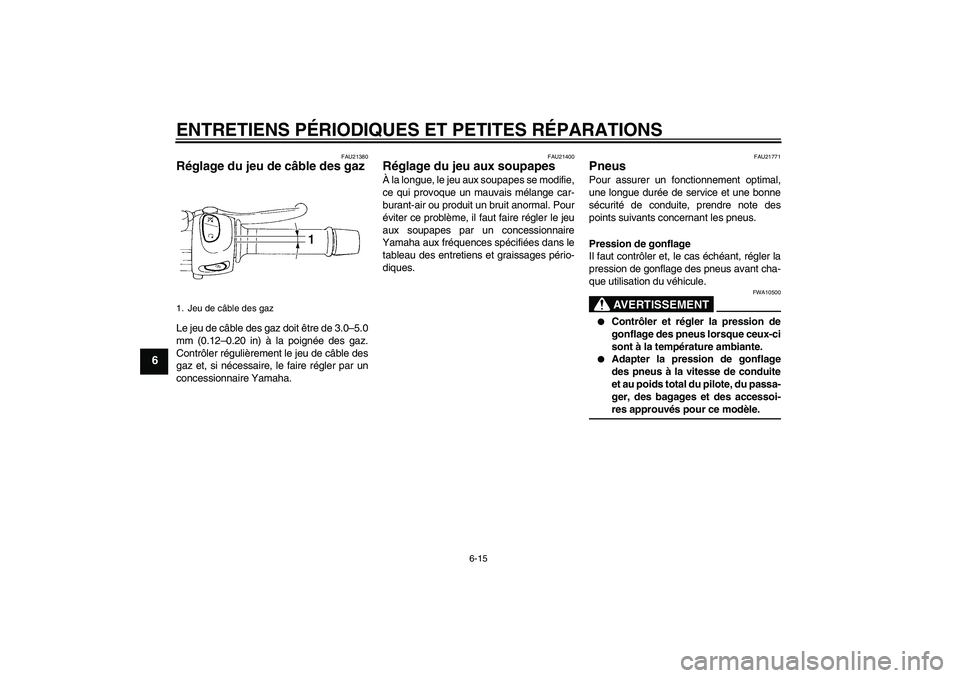

6-15
6
FAU21380
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21400
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gaz5VXF1.book Page 15 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

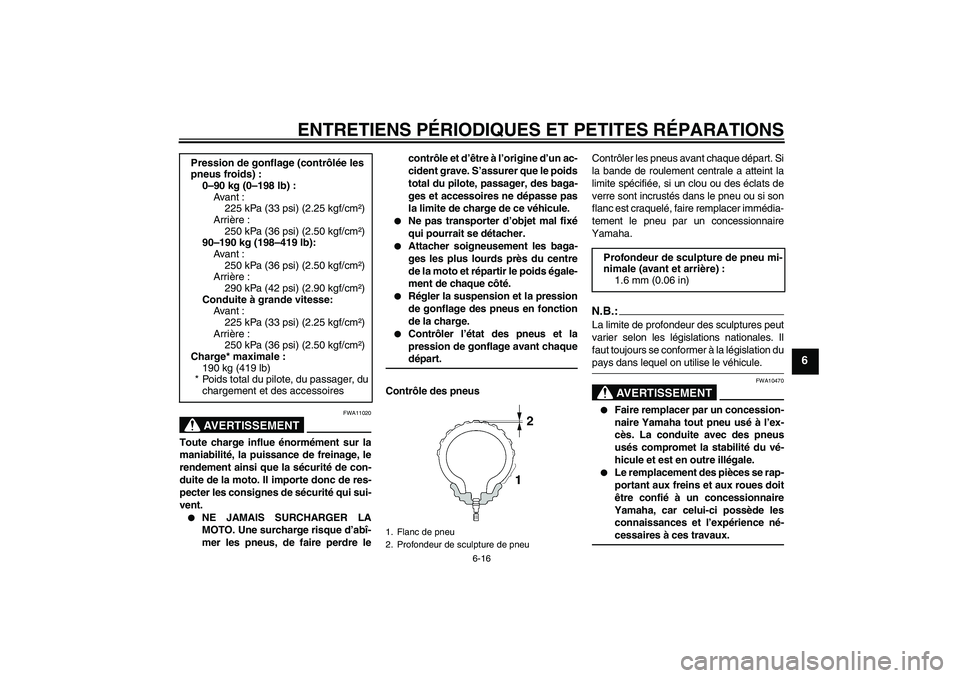

6-16
6
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de l a moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–190 kg (198–419 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
5VXF1.book Page 16 Thursday, February 12, 2004 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6

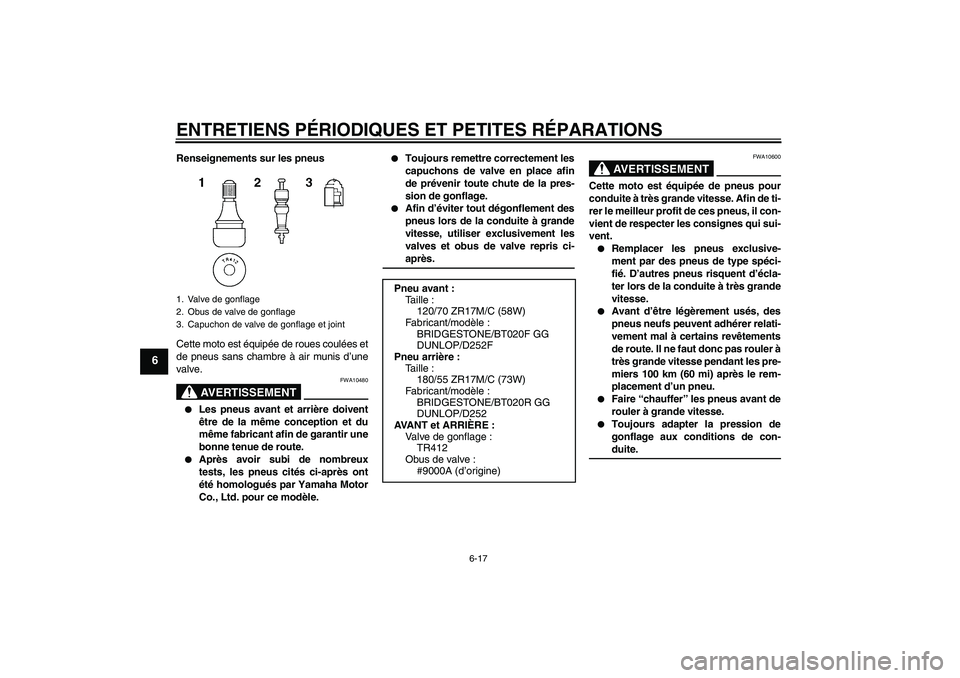

Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
BRIDGESTONE/BT020R GG
DUNLOP/D252
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9000A (d’origine)
5VXF1.book Page 17 Thursday, February 12, 2004 11:27 AM
